ISO 5488 고정 플랫폼을 가진 단층 알루미늄 숙박 사다리

ISO 5488 단일 비행 알루미늄 숙박 사다리 고정 플랫폼 | 선박 접근 및 조종사 환승

제품 개요

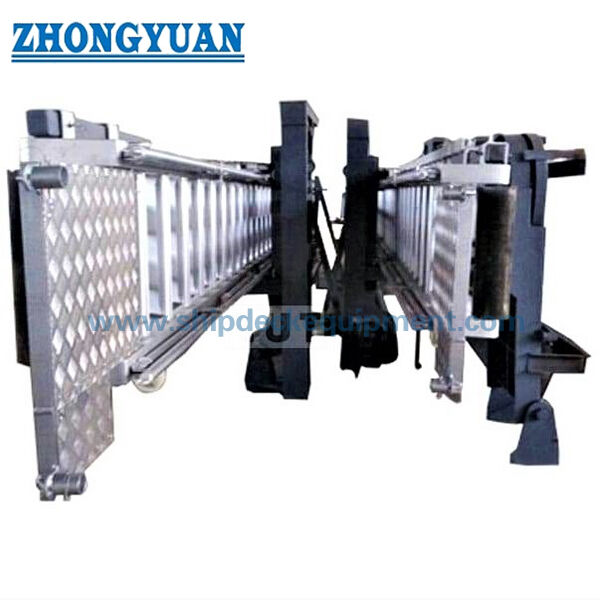

고정 플랫폼이 있는 ISO 5488 단일 비행 알루미늄 숙박 사다리는 상선에서 승무원, 조종사 및 승인된 인원의 안전한 승하선을 위한 완전한 선박 접근 시스템입니다. 사다리 본체는 취급 무게를 줄이기 위해 알루미늄으로 제작되며, 지지 플랫폼, 데빗, 회전 장치, 보관 장치 및 기초 인터페이스는 선박의 측면 배치 및 승인된 일반 배치 도면에 따라 구성됩니다.

이 시스템은 일반 숙박 접근용 또는 조종사 환승 조합 배열의 숙박 사다리 요소로 공급될 수 있습니다. 조종사 환승 용도로는 선박의 흘수 및 트림 범위, 접근 높이, 사다리 각도, 하부 플랫폼 위치, 조종사 사다리 인터페이스, 선박 측 고정 방법 및 관리 기관 또는 선급 승인이 필요합니다. 사다리 윈치는 사다리 어셈블리를 배치, 회수 및 보관하는 데 사용되며, 기계식 조종사 호이스트가 아니며 인원을 들어 올리기 위한 것이 아닙니다.

빠른 사양

• 표준 기반: ISO 5488:2015 → 여객선을 제외한 상선의 숙박 사다리에 대한 설계 및 테스트 요구 사항을 다룹니다.

• 구성: 고정 플랫폼이 있는 단일 비행 알루미늄 사다리 → 완전한 배열에는 상부 및 하부 플랫폼, 데빗, 회전 장치, 보관 잠금 장치, 난간, 안전망 및 사다리 윈치가 포함될 수 있습니다.

• 공칭 길이: 0.6m 단위로 3.6m ~ 18m → 공급된 모델 표는 3.6m ~ 15.6m를 다룹니다. 더 긴 길이는 프로젝트 확인이 필요합니다.

• 사다리 명확 폭: 600mm → 표준 선박 측 접근에 적합하며 조종사 환승 조합 배열에 사용되는 최소 폭과 일치합니다.

• 작동 각도: 명시된 숙박 사다리 설계 기준에 대해 최대 55° → 조종사 환승 조합 배열의 일부로 사용될 때 45° 이하.

• 발판 배열: 공칭 길이가 18m를 초과하지 않는 300mm 피치의 미끄럼 방지 고정 아크 발판 → 더 긴 사다리 피치 및 상세 기하학적 구조는 승인된 도면으로 확인해야 합니다.

• 난간 및 기둥: 난간 높이 1,000mm 이상, 기둥 간격 1,500mm 이하 → 접이식 또는 탈착식 배열은 컴팩트한 보관을 지원합니다.

• 구동 옵션: 공압, 전기, 방폭 전기 또는 수동 윈치 → 선박 전력, 위험 구역 요구 사항, 작동 속도 및 승인 범위에 따라 선택됩니다.

주요 기술 매개변수

사용자가 제공한 모델 표. 치수는 mm 단위이며 무게는 승인된 도면 및 최종 자재 명세서로 확인되지 않는 한 근사치입니다.

선택 및 문의 안내

1단계:

의도된 서비스 확인: 일반 선박 숙박 접근, 승무원 접근 또는 조종사 환승 조합 배열의 숙박 사다리 구성 요소.2단계:

선박 유형, 자유고 및 접근 높이 범위, 작동 흘수 및 트림, 필요한 공칭 사다리 길이, 발판 수, 최대 작업 각도 및 사용 가능한 보관 공간을 제공하십시오.3단계:

고정 플랫폼 배열, 상부 및 하부 착륙 위치, 선박 측 고정 또는 밧줄 고정 방법, 데빗 및 회전 배열, 그리고 조종사 사다리 인터페이스 또는 해치 플랫폼이 필요한지 확인하십시오.4단계:

알루미늄 사다리 및 강철 지지대의 재료 등급, 이종 금속 간의 부식 격리 세부 정보, 양극 산화 요구 사항, 강철 코팅 시스템, 난간 유형 및 안전망 범위를 확인하십시오.5단계:

윈치 구동 및 제어 장치 선택: 공압, 전기, 방폭 전기 또는 수동; 전원 공급 장치, 위험 구역 분류, 브레이크 및 잠금 요구 사항, 작동 속도 및 제어 스테이션 위치를 제공하십시오.6단계:

선급 또는 법정 승인 범위, 해당되는 경우 EU MED 요구 사항, 하중 테스트 증인, 수량, 배송지, 필요한 배송 시간 및 선박 측 GA 또는 설치 도면을 확인하십시오.구조

알루미늄 사다리 프레임 | 고정 미끄럼 방지 아크 발판 | 고정 플랫폼 배열 | 상부 및 하부 착륙 인터페이스 | 접이식 또는 탈착식 난간 | 기둥 및 안전망 | 데빗 및 서스펜션 시스템 | 회전 및 보관 장치 | 사다리 윈치 및 와이어 로프 | 선박 측 고정 장치

설계, 작동 및 품질 이점

• 알루미늄 사다리 본체는 부식 방지 구조를 유지하면서 윈치, 데빗 및 승무원이 취급하는 사하중을 줄여 해상 접근 서비스에 적합합니다.

• 고정 아크 발판은 승인된 작동 각도 범위에서 안정적인 미끄럼 방지 발판을 제공하도록 배열됩니다. 발판 기하학적 구조 및 수평 방향은 최종 승인된 설계를 따라야 합니다.

• 고정 플랫폼은 정의된 환승 및 착륙 영역을 제공합니다. 조종사 환승 서비스의 경우, 하부 플랫폼은 수평을 유지하고 승인된 작업 위치에서 선박 측에 확실하게 고정되어야 합니다.

• 접이식 또는 탈착식 난간은 보관 공간을 줄이면서 작동 중 안전한 접근을 유지합니다. 고정 핀, 잠금 지점 및 탈착식 부품은 안전한 취급 및 검사를 위해 배열되어야 합니다.

• 윈치, 데빗, 회전 장치 및 보관 잠금 장치는 제어된 배치 시스템을 형성합니다. 윈치는 사다리 어셈블리만 취급하며 승인된 설계에 명시된 브레이크, 홀딩, 리미트 및 비상 장치를 포함해야 합니다.

• 알루미늄과 탄소강 부품이 만나는 곳에서는 적절한 격리, 밀봉, 배수 및 호환되는 코팅 세부 정보를 통해 갈바닉 부식을 제한하도록 인터페이스를 설계해야 합니다.

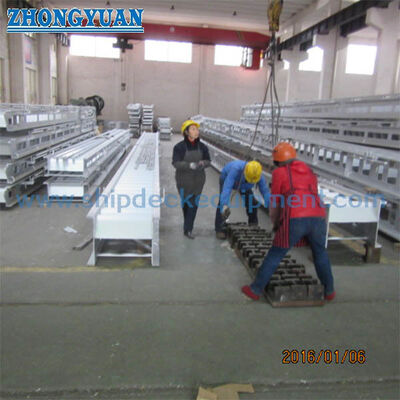

• 품질 관리에는 재료 추적성, 알루미늄 및 강철 용접 절차 제어, 치수 검사, 용접 검사, 작동 테스트, 설계 하중 테스트, 코팅 검사 및 합의된 검사 계획에 따른 선급 증인이 포함될 수 있습니다.

사용자 정의 속성

• 표준: ISO 5488:2015 → 숙박 사다리의 설계 및 테스트 기준으로 사용됩니다. 정확한 구매판 및 프로젝트 수정 사항은 확인해야 합니다.

• 구성: 고정 플랫폼이 있는 단일 비행 → 선박이 하나의 연속적인 경사 사다리와 정의된 착륙 배열을 필요로 하는 경우에 적합합니다.

• 공칭 길이: 0.6m 단위로 3.6~18m → 자유고, 흘수 범위, 작업 각도 및 보관 공간에 따라 선택합니다. 공급된 표는 현재 15.6m에서 끝납니다.

• 명확 폭: 600mm → 주요 통과 폭을 제공하며 완전한 배열이 승인된 경우 조종사 조합 사용을 지원합니다.

• 발판 피치: 18m까지 300mm; 더 긴 사다리 피치는 확인해야 함 → 발판 간격은 발판 수, 사다리 기하학적 구조 및 안전한 발판에 영향을 미칩니다.

• 재질: 경질 강철 지지 부품이 있는 알루미늄 사다리 → 최종 합금 등급, 강철 등급 및 이종 금속 격리 세부 정보는 프로젝트별입니다.

• 표면 처리: 알루미늄 양극 산화 → 강철 지지대 및 기초에는 별도로 지정된 해양 코팅 또는 아연 도금 시스템이 필요합니다.

• 윈치 구동: 공압 / 전기 / 방폭 전기 / 수동 → 전력 가용성, 위험 구역 분류 및 필요한 작동 배열에 따라 선택합니다.

• 조종사 환승 용도: 승인된 경우에만 조합 배열 → SOLAS V/23, 적용 가능한 IMO 성능 표준, 선박 측 배열 및 관리 기관 또는 선급 승인을 확인하십시오.

• 인증서 범위: 프로젝트별 → 제작자 문서, 선급 인증서, EU MED 문서, 테스트 증인 및 재료 인증서는 주문에 포함된 경우에만 사용할 수 있습니다.

작동 방법

보관 잠금 장치 해제 → 윈치 및 데빗 작동하여 사다리 돌출 및 하강 → 승인된 작업 각도 설정 → 플랫폼 및 사다리를 선박 측에 고정 → 해당되는 경우 난간, 안전망 및 조종사 사다리 인터페이스 장착 → 책임자의 감독 하에 사용 → 어셈블리 회수, 검사 및 보관 위치에 잠금

응용 분야

상선 | 벌크 캐리어 | 유조선 | 컨테이너선 | 일반 화물선 | 승무원 승하선 | 조종사 환승 조합 배열 | 신조 및 개조 프로젝트

인증 및 이점

인증서, 형식 승인, 법정 승인 및 검사 증인은 프로젝트 사양, 선박 국적, 선급 요구 사항, 지정 기관 범위 및 승인된 검사 계획에 따라 준비될 수 있습니다. 모든 공급품에 자동으로 포함되는 것은 아닙니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

EU MED / EC 형식 시험 문서: 해당되는 경우 사용 가능하며 선택한 제품 구성, 지정 기관 승인 및 주문 범위에 따라 달라집니다.

도면 및 사진

자주 묻는 질문

Q1:

올바른 숙박 사다리 길이는 어떻게 선택해야 합니까?A1:

선박의 최대 및 최소 접근 높이, 흘수 및 트림 범위, 필요한 사다리 각도, 고정 플랫폼 위치 및 보관 공간에서 길이를 선택하십시오. 조종사 환승 조합 용도의 경우, 사다리 각도는 적용 가능한 45° 제한을 초과해서는 안 되며 전체 선박 측 배열을 확인해야 합니다.Q2:

표준 숙박 사다리를 조종사 환승에 자동으로 사용할 수 있습니까?A2:

아니요. 사다리는 사다리, 플랫폼, 조종사 사다리, 고정 지점, 접근 경로, 선박 측 위치 및 승인 문서가 적용 가능한 SOLAS, IMO, 관리 기관 및 선급 요구 사항을 충족하는 경우에만 조종사 환승 조합 배열의 일부가 될 수 있습니다.Q3:

윈치 선택 및 인증서 발급에 어떤 정보가 필요합니까?A3:

사다리 자체 무게, 이동 및 보관 배열, 구동 유형, 전원 공급 장치, 위험 구역 분류, 작동 속도, 브레이크 및 잠금 기능, 제어 위치, 와이어 로프 배열, 선급 협회, 국적 요구 사항, EU MED 범위(해당되는 경우) 및 필요한 테스트 증인을 제공하십시오.주요 기술 매개변수:

단계 수
