미끄럼 방지 계단이 있는 알루미늄 해안 갱웨이 | 해양 갱웨이 ISO 7061 B형

알루미늄 육상 갱웨이 (미끄럼 방지 계단 포함) | 해상 갱웨이 ISO 7061 Type B

제품 개요

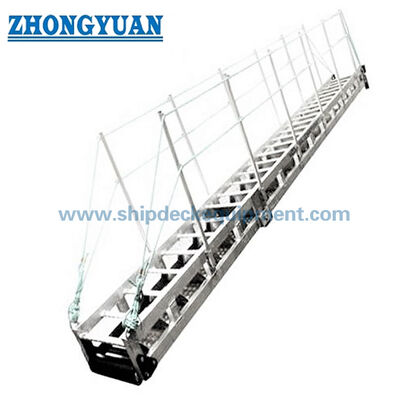

미끄럼 방지 아크 계단이 있는 ISO 7061 Type B 알루미늄 육상 갱웨이는 주로 선원 사용을 위해 선박에서 육지로 안전하게 접근할 수 있도록 설계된 경량 해상 접근 장비입니다. 운항 조건이 적합한 경우 선박 간 접근에도 사용할 수 있습니다.

Type B 구성은 미끄럼 방지 아크 계단을 측면 스트링거에 직접 통합하여 갱웨이가 기울어진 상태에서 인원 이동을 지원합니다. 제공된 데이터는 최대 55도까지 기울기를 허용하며, 선박 배치 및 취급 요구 사항에 따라 단일 섹션 또는 이중 섹션 구성으로 제공됩니다.

공개 ISO 정보에 따르면 ISO 7061은 선박에서 육상 접근을 위해 선박에 탑재되는 알루미늄 육상 갱웨이에 대한 요구 사항을 명시하고 있으며, ISO 미리보기 자료는 Type B를 미끄럼 방지 아크 계단 갱웨이로 식별합니다. 신규 프로젝트의 경우 최신 ISO 버전을 확인해야 합니다.

빠른 사양

• 제품 유형: 미끄럼 방지 아크 계단이 있는 Type B 알루미늄 육상 갱웨이 → 선박-육상 및 적합한 선박-선박 접근을 위한 인원 접근 장비.
• 표준: 제공된 데이터에 따른 ISO 7061:2015 → 신규 프로젝트의 경우 적용 가능한 표준 버전을 확인해야 합니다.
• 재질: 알루미늄 → 양극 산화 표면 처리가 된 경량 해상 접근 구조물.
• 순 폭: 600mm → 제공된 데이터의 표준 통행 폭.
• 길이 범위: 2m ~ 9m (0.5m 단위); 9m 초과 시 1m 단위 → 맞춤형 길이 가능.
• 사용 각도: 0° ~ 55° → 설치 각도는 승인된 고정 장치와 일치해야 합니다.
• 설계 하중: 각 계단에 735N → Type B 계단 하중 참조.
• 난간 높이: 최소 1000mm → 제공된 데이터의 안전 난간 요구 사항.

주요 기술 매개변수

1단계: ISO 7061 Type B 갱웨이 길이, 단일 섹션 또는 이중 섹션 구성, 선박 보관 배치를 확인합니다.

2단계: 설치 각도, 상부 고정 장치, 하부 지지대, 착륙 조건, 접근 경로를 확인합니다.

3단계: 알루미늄 합금 등급, 용접 요구 사항, 양극 산화 처리, 부식 방지 요구 사항을 확인합니다.

4단계: 난간, 중간 가이드, 기둥 간격, 계단 간격, 보호판, 미끄럼 방지 표면 세부 정보를 확인합니다.

5단계: MED, EC 형식 승인, 선급 검사 또는 프로젝트별 인증을 포함한 승인 범위를 확인합니다.

6단계: 선박 유형, 수량, 배송지, 필요한 배송 날짜, 일반 배치도, 참조 사진을 제공합니다.

구조

알루미늄 측면 스트링거 | 미끄럼 방지 아크 계단 | 크로스 멤버 | 기둥 | 난간 및 중간 가이드 | 보호판 | 고정 장치 | 지정된 경우 리프팅 및 취급 지점

설계, 안전 및 엔지니어링 장점

미끄럼 방지 아크 계단은 갱웨이가 기울어진 각도로 설치될 때 발을 더 잘 고정시켜 줍니다.

• 알루미늄 구조는 필요한 구조적 성능을 유지하면서 선박 접근을 위한 경량 솔루션을 제공합니다.
• 난간과 중간 가이드는 안전한 인원 이동을 지원하며 승인된 설계 배치에 따라야 합니다.
• 이 갱웨이는 인원 접근을 위한 것이며, 적재된 트롤리와 같은 바퀴 달린 교통수단에는 설계되지 않았습니다.
• 이종 금속 접촉은 해상 서비스에서 갈바닉 부식 위험을 줄이기 위해 제어해야 합니다.
• 구조적 평탄도, 비틀림 저항, 계단 간격 및 고정 배치는 적용 가능한 표준에 따라 확인해야 합니다.
• 사용자 지정 속성

표준: ISO 7061 → 해상 선박용 알루미늄 육상 갱웨이 요구 사항.

• 유형: Type B → 미끄럼 방지 아크 계단 구성.
• 길이: 맞춤형 → 선박 배치 및 보관 공간에 따라 선택됩니다.
• 폭: 600mm → 제공된 순 폭.
• 계단: 미끄럼 방지 아크 계단 → 측면 스트링거를 직접 지지하는 미끄럼 방지 표면.
• 난간: 최소 1000mm 높이 → 안전 접근 요구 사항.
• 표면 처리: 양극 산화 → 해상 부식 방지 시스템.
• 승인 요구 사항: 프로젝트 범위에 따른 MED, EC 형식 승인, 선급 인증서 또는 검사.
• 작동 방식

갱웨이는 선박과 육지 사이에 배치됩니다 → 고정 장치가 상단과 하단을 고정합니다 → 미끄럼 방지 아크 계단이 인원 이동을 지원합니다 → 난간이 보호 기능을 제공합니다 → 측면 스트링거와 크로스 멤버가 인원 하중을 전달합니다.

응용 분야

여객선 | 화물선 | 유조선 | 가스 운반선 | 상선 | 선박-육상 접근 | 조건이 유리한 경우 선박-선박 접근

인증 및 장점

인증 및 승인은 프로젝트 요구 사항, 검사 범위 및 적용 가능한 당국 절차에 따라 준비될 수 있습니다.

인증: EU MED, EC 형식 승인, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, 제작사 시험 성적서.

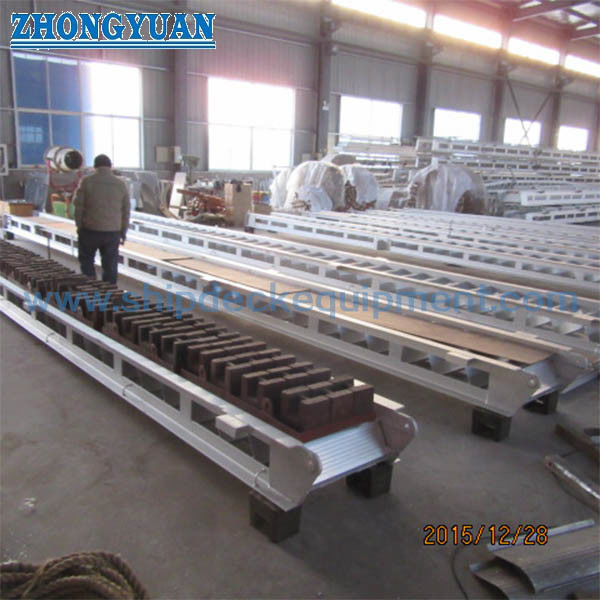

도면 및 사진

자주 묻는 질문

Q1: Type B는 55도 기울기에 적합합니까?

A1: 제공된 데이터에는 최대 55도의 기울기가 명시되어 있습니다. 실제 선박에서의 사용은 고정 장치, 착륙 조건, 선박 움직임 및 승인된 설치 절차에 따라 달라집니다.

Q2: 이 갱웨이는 카트나 바퀴 달린 교통수단을 운반할 수 있습니까?

A2: 아니요. ISO 7061의 범위는 인원 접근을 위한 것이며, 적재된 트롤리 교통수단을 위한 것이 아닙니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 길이, 섹션 구성, 보관 위치, 고정 방법, 승인 범위, 선박 유형, 배송지, 필요한 배송 날짜를 확인하십시오.
