상세 정보 |
|||
| 표준 :: | ISO 7061:2015 | 타입 :: | B형 반 미끄러짐 활도 계단 통로 |
|---|---|---|---|
| 소재:: | 알루미늄 | 단계:: | 미끄러지지 않는 활기 계단 |
| 난간 높이:: | 균일한 간격으로 1000mm 이상; | 공칭 길이:: | 2m에서 9m까지 0.5m 증가; 9m 이상 1m 증가; |
| 네트 너비:: | 600mm; | 사용법 각도:: | 0-55° |
| 설계 하중:: | 각 계단에서 735 N | 표면 처리 :: | 양극 산화 처리; |
| 수업 수료증:: | EU MED, EC 형식 승인, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| 강조하다: | iso 7061 해안 통로,알루미늄 해안 통로,해양 해안 통로 |
||
제품 설명

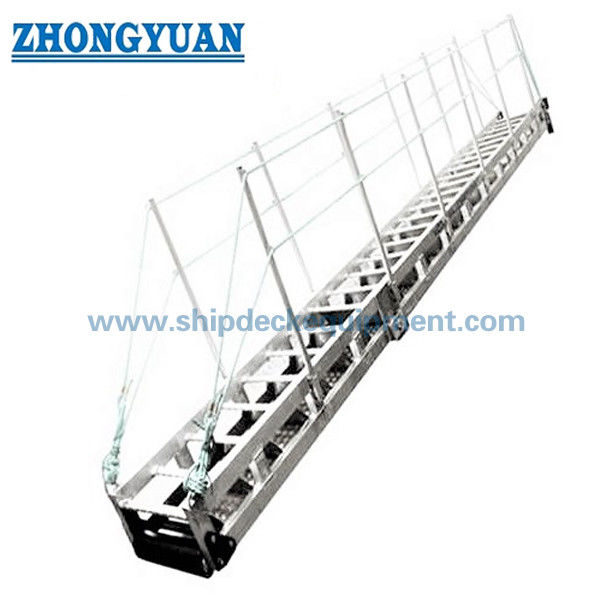

ISO7061 B형 알루미늄 해안 통로
설명:
ISO7061형 B형 알루미늄 육상 통로, 미끄러지지 않는 계단으로 배에 탑승하도록 설계되어, 배에서 육지로 가볍고 편리하고 안전한 접근을 제공합니다.배의 승무원에게 주로 사용되도록. 안 슬라이드 계단 표면은 바로 안 슬라이드 활단 단계로 설계되어 측면 스레너 및 지원 부하를 배치합니다. 아래쪽은 보호판이 장착되어 있습니다.수평선에서 최대 기울기도 55°이 통로 는 조건 이 유리한 경우 배 에서 배 로 접근 하기 위해 사용 될 수 있다. 통로 몸체는 한 부분 으로 설계 될 수 있으며, 필요 에 따라 두 부분 으로도 설계 될 수 있다.
주요 기술 사양:
- 표준: ISO7061:2015;
- 타입: B형 반틀림 활도 계단 통로
- 재료: 알루미늄
- 스텝: 미끄러지지 않는 아크 스텝
- 직물 너비: 600mm
- 핸들레일 높이: 1000mm 이하의 평평한 거리
- 명목 길이: 2m에서 9m까지 0.5m 증가; 1m 증가로 9m 이상; 길이는 사용자 정의됩니다.
- 사용 각: 0-55°
- 설계 부하: 각 단계에 735 N
- 표면 처리: 아노드 산화 처리
- 클래스 인증서: EU MED, EC 타입 승인, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
주요 기술 매개 변수
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| 직물 너비 (mm) | 600 | |||||||||||||
| 안전 요인 | 2 사용된 알루미늄 합금의 0,2 %의 저항 스트레스 | |||||||||||||
| 단계 |
300mm에서 400mm의 정규 간격으로 가로로 떨어져 있습니다. 갑판 위에 최소 30mm의 높이가 있어야 합니다. 단단한 나무 계단이 최소 덱과 접촉하는 40mm의 가로 가로단 |
|||||||||||||
| 스탠치온 | 최대 허용 간격 1 500 mm | |||||||||||||
|
손잡이 및 중간 가이드
|
핸들레일과 2개의 중간 가이드 a) 시살, 마닐라, 폴리프로필렌 또는 플라스틱으로 덮인 연속적이고 적절하게 팽창한 철회 최소 로프 지름 16mm (b) 연속적인 단단한 알루미늄 고체 또는 홀리 섹션 |
|||||||||||||
| 사다리의 길이가 L |
사다리 너비 |
사다리 프레임 높이 |
거리는 단계 |
사다리 프레임 톱션 저항 |
평면성 호깅 |
평면성 굽는 것 |
| L/1000 | 土2,0 | 土2,0 | 土2,0 | 5mm/10m | 1,5L/1000 | 1,0L/1000 |
ISO 7061 B형 알루미늄 셔트 패닝의 도면
