5-30kN 해양 파일럿 사다리 윈치 ISO 7364 공압 분할 드럼 구동
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 7364 : 2016 | 유형:: | 공압 분할 드럼; |
|---|---|---|---|
| 공장 테스트 :: | 부하, 드럼로드 테스트, 1,5 보유 하중 미만의 정적 테스트없이 실행 테스트; | 작업 부하:: | 10kn, 16kn, 20kn |
| 속도 (m/min):: | 9-15m/분 | 와이어로프: | 6*37-13.0-170-1; |
| 재료:: | 온화한 스틸, | 제어:: | 지역 통제 |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA 등 | ||
| 강조하다: | ISO 7364 파일럿 사다리 윈치,분할 드럼 파일럿 사다리 윈치,공압 모터 구동 파일럿 사다리 윈치 |
||
제품 설명
5-30kN 해상 파일럿 사다리 윈치 ISO 7364 공압 분할 드럼 구동
제품 개요
ISO 7364 공압 분할 드럼 파일럿 사다리 윈치는 알루미늄 파일럿 사다리를 안전하게 내리고 올리도록 설계되었습니다.
방폭형 공압 모터를 사용하며 위험한 해양 환경에 적합합니다.
수동 백업 작동 시스템을 포함하며 ISO 7364:2016을 준수합니다.
빠른 사양
• 표준: ISO 7364:2016
• 작업 하중 (드럼 하중): 5-30 kN
• 지지 하중: 15-90 kN
• 드럼 유형: 분할 드럼
• 권양 속도: 9-15 m/min
• 와이어 로프 직경: 11-16 mm (하중에 따라 다름)
• 구동 유형: 공압 모터
• 제어: 로컬 제어
• 재질: 연강
주요 기술 매개변수
| 정격 사이즈 |
드럼 하중(a) |
지지 하중 (a) kN |
윈치 하중 시험 절차 | 강철 와이어 로프 직경 실제 선택 (d) mm |
|||||
| 최소 로프 강도(a) (지지 하중의 5배) KN |
강철 와이어 로프 직경 (b,c) mm |
단일 드럼 |
분할 드럼 또는 이중 드럼 |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| 참고: 강철 와이어 로프의 파단 하중이 승강 사다리 윈치의 실제 지지 하중의 5배 이상이 되도록 다음 경우에 따라 윈치의 실제 강철 와이어 로프 직경을 선택하십시오. a 두 개의 로프로 작동하는 윈치의 경우, 나열된 값은 각 로프의 힘의 합계입니다. b 4열에서 지지 하중 안전 계수 5를 기준으로 모든 값은 윈치 하중 시험에서 선택해야 합니다. C 4열에 표시된 로프 직경은 단일 로프가 있는 윈치의 정적 하중 시험에만 사용됩니다. d 괄호 안의 로프 직경은 국가 표준 사양에 포함된 값임을 의미합니다. |
|||||||||
| 이름 | 단위 | 사양 | |||||||
| 공기 모터 | 유형 | / | SMF-5.5P-900S | ||||||
| 출력 | Kw | 4 | |||||||
| 정격 회전수 | rpm | 900 | |||||||
| 작동 압력 | Mpa | 0.59 | |||||||
| 공기 소비량 | m3/min | 6 | |||||||
| 듀티 사이클 | min | 30 | |||||||
| 총 효율 | / | 0.858 | |||||||
| 수동 변속비 | / | 30.73 | |||||||
| 공기 변속비 | / | 75.43 | |||||||
| 와이어 로프 크기 | / | 6*37-13-170-1 | |||||||
| 와이어 용량 | m | 50 | |||||||
| 드럼에 감긴 와이어 층 | / | 3 | |||||||
| 권양 속도 | m/min | 10 | |||||||
| 지지 하중 | KN | 48 | |||||||
| 드럼 하중 | KN | 16 | |||||||
윈치 선택 가이드
1단계 - 드럼 하중 선택: 5-30 kN
2단계 - 지지 하중 일치: 15-90 kN
3단계 - 하중에 따른 로프 직경 선택
4단계 - 공압 구동 시스템 확인
5단계 - 설치: 데크 장착
구조 및 구성 요소
구조 및 구성 요소: 공압 모터 | 기어박스 변속기 | 분할 드럼 | 와이어 로프 시스템 | 브레이크 시스템 | 수동 구동 | 제어 밸브 | 베이스 프레임
응용 분야
응용 분야: 파일럿 사다리 취급 | 해양 선박 | 석유 및 가스 플랫폼 | 위험 환경
인증 및 장점
인증: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
장점: 방폭형 공압 구동 | 전체 하중 범위 선택 | 분할 드럼 설계 | 수동 백업 | 신뢰할 수 있는 작동
도면 및 사진
• 일반 배치 도면
• 구조 도면
• 설치 레이아웃

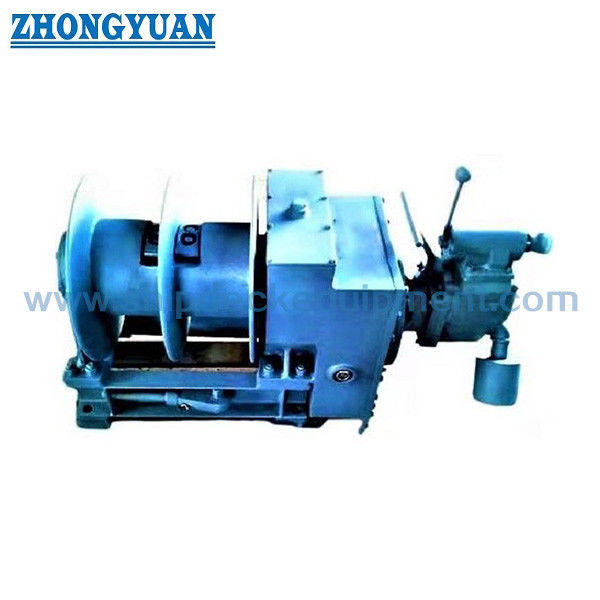

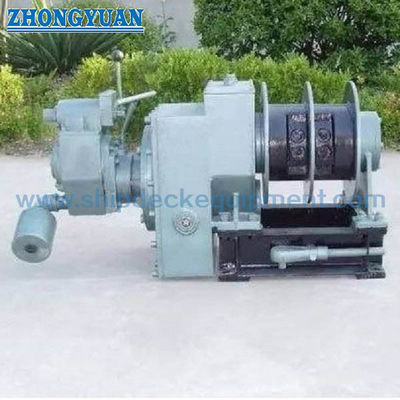

• 제품 사진
주문 정보
• 최소 주문 수량: 1 단위
• 배송: 프로젝트에 따라 다름
• 결제: T/T, L/C
자주 묻는 질문
Q1: 공압 구동을 사용하는 이유는 무엇입니까?
A: 위험 지역에 적합합니다.
Q2: 범위는?
A: 5-30 kN 전체 시리즈.
