50mm 등급 3 전기 앵커 윈드라스 | 싱글 집시, 싱글 드럼 및 워핑 헤드

50mm 3등급 전기 앵커 윈드글래스

제품 개요

50mm의 3등급 전기 앵커 윙러스는 하나의 케이블 리퍼 (기생충) 을 통해 스터드 링크 앵커 체인을 배부하고 복구하고 제어하도록 설계된 수평 축의 선박 앵커 기계입니다.제공 된 조치는 하나의 케이블 리퍼와 하나의 로프 드럼과 한 갑 기계 기초에 warping 머리가 결합앵커링은 여전히 주요 임무입니다. 로프 드럼과 굽는 머리는 공식적 인 린치 또는 보조 로프 핸들링 기능을 수행하는 데 필요한 경우 별도로 지정해야합니다.

원본 모델 가족은 50, 52 및 54mm IACS Grade 3 사슬을 포함합니다. 최종 선택은 사슬 지름에만 근거하지 않습니다. 인증 된 사슬 등급과 링크 기하학, 앵커 질량,최대 고정 깊이, 체인 톱퍼 배열, 브레이크 잡기 기본, 전력 공급, 제어 철학, 갑판 배열, 기초 반응 및 분류 요구 사항은 모터, 기어박스,케이블 리프트와 브레이크 배열이 승인됩니다..

빠른 사양

• 앵커 체인 가족: 50 / 52 / 54 mm IACS 클래스 3 → 케이블 리퍼 주머니는 인증 된 스터드 링크 체인 크기와 허용 여부에 일치해야합니다.
• 3등급 연속 작업 부하 기준: 118.8 / 128.4 / 138.5 kN → 일반 스톡리스 앵커와 82.5m까지의 앵커 깊이를 위한 3등급 윙래스 부하 기준에 기초하여최종 클래스 규칙이 지배.
• 별도의 체인 톱퍼가 있는 레퍼런스 브레이크 잡기: 882 / 950 / 1,022 kN → 체인 3급의 최소 톱퍼 부하의 45%를 기준으로 한다. 별도의 체인 톱퍼가 장착되지 않은 경우에는 다른 기준이 적용된다.
• 앵커 체인 속도: ≥9m/min → 지정된 시험 조건에서 현재 IACS 윙슬 요구 사항에 사용되는 0.15m/s 기준 승강 속도와 일치합니다.
• 굽힘 부하: 50 kN → 공급된 제품 시리즈의 보조 로프 핸들링 값; 앵커 체인 작업 부하, 로프 MBL 또는 드럼 브레이크 유지 부하가 아닙니다.
• 구성이: 단일 질신 + 단일 로프 드럼 + 굽는 머리 → 드럼 저장 / 매킹 임무, 로프 용량 및 드럼 브레이크 요구 사항은 별도로 확인되어야 합니다.
• 전기 구동: 원본 카탈로그 모터 표기 30 / 30 / 22 kW → 정확한 속도 단계 등급, 모터 용량, 전압, 주파수, 시작 방법 및 장치는 프로젝트 확인이 필요합니다.
• 설계 근거: ISO 4568:2021 더하여 적용되는 국기 국가 및 분류 규칙 → 로프 드럼이 린치로 지정되면 ISO 3730:2012가 추가적으로 적용됩니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 기본 선택으로 50mm Grade 3 또는 52 / 54mm를 확인하고, 사슬 표준, 피치, 링크 비율 및 허용도를 나타내는 앵커 체인 인증서 또는 도면을 제공하십시오..

단계 2: 앵커 질량, 체인 길이, 최대 앵커 깊이, 필요한 연속 작업 부하, 단기 / 과부하 작업, 브레이크 유지 요구 사항을 확인합니다.그리고 별도의 체인 막대가 설치되어 있는지 여부.

단계 3: 단일 로프 드럼 의무를 정의하십시오: 저장 또는 활성 매킹; 로프 구조, 지름, 길이, 필요한 드럼 당기 / 속도, 작업 계층 기반 및 드럼 브레이크 요구 사항을 제공하십시오.50 kN warping 머리의 부하를 별도로 확인.

단계 4: 선박 전기 데이터 제공: 전압, 주파수, 모터 작업, 시작 방법 또는 VFD 요구 사항, 장 / IP 보호, 공간 온도 요구 사항및 긴급 정지 및 인터락을 포함하여 지역 / 원격 제어 철학.

단계 5: 도표와 앵커 배열 도면을 제공 체인 리드, 하우스 파이프, 스퍼링 파이프 / 체인 로커 인터페이스, 기계 손, 기초 발자국,유지보수 면허 및 사용 가능한 갑판 강화.

단계 6: 분류 사회, FAT/증인 테스트 범위, 문서 및 코팅 요구 사항, 양, 배송 목적지 및 필요한 배송 날짜를 확인합니다.

구조

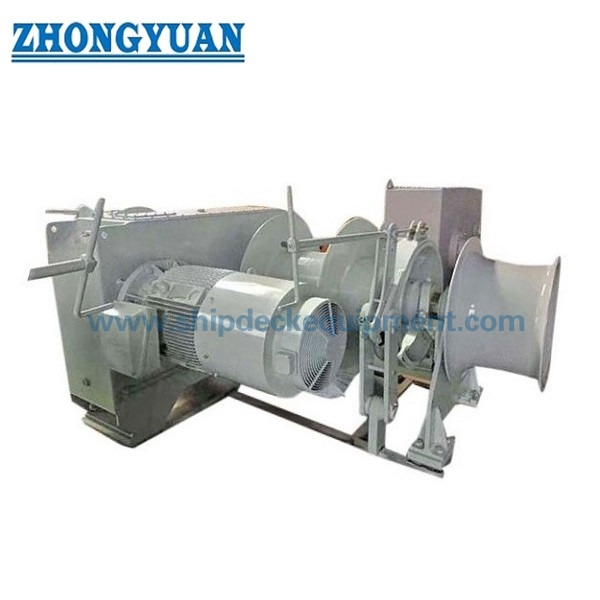

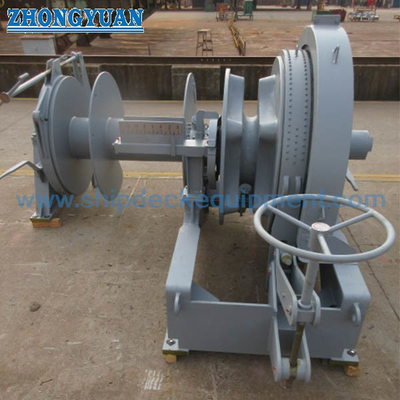

Electric motor | Reduction gearbox | Single cable lifter / gypsy | Cable-lifter brake and clutch as specified | Single rope drum | Warping head / warping end | Main shaft and bearings | Base frame | Local controls | Remote-control interface when specified

앵커 핸들링, 브레이크 및 드라이브 엔지니어링

• 케이블 리퍼는 단지 명목 지름이 아니라 3등급 스톱 링크 체인 기하학에 맞춰져야 합니다.스터드 기하학 및 제조 허용은 주머니 융합 및 마모에 영향을 미칩니다..
• 윈글래스 작업 부하와 브레이크 유지 부하는 다른 엔지니어링 값입니다. 작업 부하는 드라이브 시스템에서 지속적인 고정 당기입니다.유지 부하는 승인된 고정 장치에 따라 케이블 리퍼 브레이크가 저항하는 정적 부하입니다..
• 브레이크, 클러치 및 체인 톱퍼는 서로 다른 기능을 수행합니다.윙슬래스 브레이크 베이스가 톱퍼 없이 체인을 붙잡기 위해 필요한 윙슬래스 브레이크의 경우보다 낮을 수 있습니다.; 최종 조정은 클래스 승인에 따라야 합니다.
• 전기 모터와 변속기 선택은 연속 당기, 단기 과부하 당기, 체인 속도, 시작 토크, 전송 효율 및 작동 의무에 대해 확인해야합니다.원자 30 / 30 / 22 kW 표기 는 모터 데이터 셰이트 없이 보편적 고정된 표기 로 취급 되지 않아야 합니다..
• 단일 로프 드럼은 자동으로 모든 유닛을 인증 된 린치로 만들지는 않습니다. 드럼이 로프 드럼을 조종하고 잡고 보관하는 데 사용되면 당기력, 속도, 용량,브레이크 및 적용 가능한 ISO 3730 / 클래스 요구 사항은 별도로 지정해야합니다..
• 기초 설계는 앵커 체인 힘, 브레이크 반응, 기계 토크, 가용할 경우 로프-드럼 부하 및 지역 갑판 구조를 고려해야합니다.기초 반응 및 볼트 / 웰드 세부 사항은 승인 제조자 GA와 용기 구조 설계에서 가져야 합니다.
• 공장 수용 및 클래스 증언은 승인 된 검사 계획에 따라 정리 될 수 있습니다. 기능 실행, 속도, 부하, 브레이크, 클러치,전기 및 문서 검사는 프로젝트 표준과 합의 된 클래스 범위를 따라야합니다..

사용자 지정 속성

• 제품 종류: 전기 선박 앵커 윙러스 → 한 케이블 리프트, 한 로프 드럼 및 곡선 머리로 수평 축 앵커 머신.
• 앵커 체인: 50mm 3등급 기본 크기; 소스 가족 내 52 / 54mm → 최종 케이블 리퍼 기하학은 인증 된 체인 도면을 필요로합니다.
• 작업 부하: 50mm 3등급 기준 부하에 118.8 kN → 같은 표준 기반 선택 가족에 52 / 54 mm 3등급에 128.4 / 138.5 kN
• 브레이크 붙잡는 기준: 기준으로 분리된 체인 막대기를 가진 3급 체인 MBL의 45% → 분리된 막대기를 사용하지 않고 윈드래스 브레이크를 붙잡아야 하는 경우 기준 80%가 적용됩니다.클래스 규칙에 따라.
• 굽기 부하: 50 kN 출력 값 → 보조 로프 핸들링만; 이 값을 로프 MBL, 선 SWL 또는 드럼 브레이크 유지 부하로 사용하지 마십시오.
• 전기 드라이브: 30 / 30 / 22 kW 소스 카탈로그 표기 → 정확한 다속 등급, 의무, 전압 및 시작 배열이 확인됩니다.

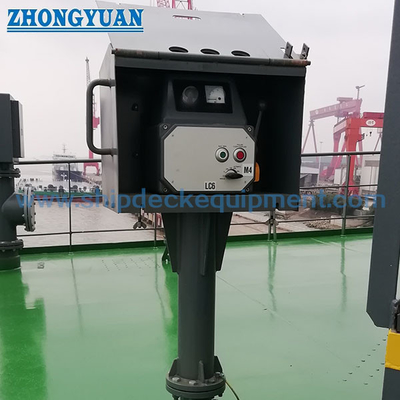

• 제어: 기계 작동을 위해 프로젝트 특정 → 지역 제어가 예상됩니다; 원격 제어, 인터락 및 비상 정지 조치는 제안 전에 확인되어야합니다.
• 인증서 요구 사항: 프로젝트 요구 사항에 따라 및 클래스 승인 → 인증서 유형, 조사 포인트, FAT 범위 및 문서에 따라 제조 전에 합의해야합니다.

어떻게 작동 합니까?

Electric motor drives the reduction gearbox → Selected clutch connects the cable lifter / specified rope-handling element → Cable lifter heaves or pays out the anchor chain → Brake controls and holds the chain within the approved holding basis → Separate chain stopper secures the anchor chain when fitted → Rope drum and warping head handle rope only within their separately specified duty

신청서

Bulk carriers | General cargo vessels | Tankers | Container vessels | Other sea-going commercial vessels requiring 50–54 mm Grade 3 anchor chain | Newbuilding anchoring systems | Windlass replacement and retrofit projects

인증 및 장점

설계 검토, 재료 추적성, 차원 검사, 기능 테스트, 합의된 부하/브레이크 테스트, 전기 검사, 코팅 검사FAT 기록 및 분류 증언은 프로젝트 요구 사항에 따라 정리 될 수 있습니다.인증서 사용 가능성은 합의된 검사 범위에 따라 선택된 분류회사의 승인 절차에 따라 유지됩니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 3급 작업 부하와 브레이크 유지 부하가 왜 다른가?

A1: 윙러스 작업 부하는 고정 작업에 대한 드라이브 시스템에서 제공하는 연속적인 당기이며, 브레이크 보유 부하는 케이블 리퍼 브레이크가 저항하는 정적 체인 부하입니다.필요 보유 기본 또한 체인 막기 장치와 함께 변경됩니다, 그래서 두 값은 교환되지 않아야합니다.

Q2: 단일 로프 드럼은 이 단위가 자동으로 린치로 작동한다는 것을 의미합니까?

A2: 아니요. 배는 로프 저장 또는 작업용으로 포함될 수 있지만 공식적인 린치 톱니 기능은 로프 지름과 구조, 저장 길이, 배 당기, 속도,작업 계층 및 브레이크 보유 요구 사항유착 린치로 사용되는 경우 ISO 3730 및 적용되는 클래스 규칙이 추가적으로 중요합니다.

Q3: 확고한 가격대출 전에 필요한 정보는 무엇입니까?

A3: 체인 지름과 3등급 인증서 / 도면, 앵커 질량, 체인 길이 및 앵커 깊이, 체인 스톱퍼 배열, 필요한 작업 / 과부하 / 보유 의무로프 드럼 및 워크 헤드 요구 사항, 선박 전기 공급, 제어 철학, GA / 기초 그림, 클래스 사회, FAT 범위, 양, 목적지 및 필요한 배달 날짜.
