3T 20m 수압 망원경 붐 해상 크레인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 붐 유형: | 망원경 붐 | 작동 온도: | -40~50°C 등 |
|---|---|---|---|
| 선회: | 0-360°, 리미트 스위치 유무 | 표면 처리: | S2.5 + 3층의 에록시 페인트,C5M까지 모래 튀김 |
| 등급 확인서: | BV, ABS, DNV, LR, KR, IRS, RS, RINA, CCS, NK, | 와이어 로프 dia: | 12.5- 46 (mm) |
| 회전 속도: | 00.5-1r/min | 로프 용량: | 20-150m |
| 강조하다: | 팔 기중기를 삽입한 1rpm 수력 망원성 붐 crane,15m/min 수력 망원성 붐 크레인,telescoping boom crane |
||
제품 설명
3T 20m 유압 망원 붐 해양 크레인 | 운전실이 있는 선박용 크레인
제품 개요
3T 20m 유압 망원 붐 해양 크레인은 망원 박스 붐, 유압 호이스트 윈치, 유압 래핑 및 선회 기능, 운전실이 장착된 갑판 장착형 선박용 리프팅 장치입니다. 망원 배열을 통해 고정식 긴 붐에 비해 적재 시 발자국을 줄이면서 화물, 보급품, 유지 보수 및 일반 갑판 취급 작업을 위해 붐 도달 거리를 조정할 수 있습니다.
공급된 제품 데이터는 5~20m 작업 반경 범위 내의 3t 모델을 식별합니다. 그러나 사용 가능한 표는 승인된 하중 차트가 아닌 모델/시리즈 매개변수 표입니다. 20m 전체 도달 거리에서 3t가 허용됨을 독립적으로 확인하지 않습니다. 따라서 각 반경에서의 최종 리프팅 용량, 선박 움직임, 바람 제한, 받침대 반응, 전원 공급 장치, 제어 모드 및 분류 범위는 승인된 GA 도면, 하중 차트 및 프로젝트 사양에서 확인해야 합니다.
빠른 사양
- 제품 유형: 유압 망원 붐 선박용 크레인 → 갑판 리프팅 작업을 위한 컴팩트한 적재를 위한 조정 가능한 도달 거리.
- 최대 정격 SWL: 3t → 각 작업 반경에서의 최종 허용 하중은 승인된 하중 차트를 따라야 합니다.
- 작업 반경: 공급된 3t 행의 5~20m → 예비 갑판 배치 및 도달 거리 확인에 유용합니다.
- 호이스트 성능: 10~15m/min, 30~40m 정격 호이스트 높이 → 선택한 리빙 및 프로젝트 작업에 대한 최종 속도 및 훅 이동을 확인해야 합니다.
- 선회: 0.5~1r/min, 기존 제품 기록에 명시된 0~360° 배열 → 연속/제한 회전 및 리미트 스위치 로직은 프로젝트별입니다.
- 래핑 시간: 공급된 3t 행의 경우 70~80초 → 고정 반경 작동이 아닌 유압 붐 각도 조정을 나타냅니다.
- 정격 출력: 공급된 3t 표의 25kW → 모터/HPU 크기 조정은 작업 주기, 동시 기능, 유압 압력/유량 및 선박 전원 공급 장치에 대해 다시 확인해야 합니다.
- 운전원 스테이션: 캐빈 구성 → 로컬, 캐빈 및/또는 원격 제어 기능은 승인된 제어 철학에 정의되어야 합니다.
주요 기술 매개변수
|
매개변수 |
공급된 값 |
엔지니어링 / 선택 참고 사항 |
|---|---|---|
| 모델 지정 | 3T / 20m | 지정만 해당; 승인된 하중 차트 없이는 3t @ 20m으로 해석하지 마십시오. |
| 최대 정격 SWL | 3t | 반경별 정격 하중 확인 필요 |
| 작업 반경 | 5~20m | 공급된 3t 모델 표 |
| 붐 유형 | 유압 망원 | 다단 망원 배열 명시 |
| 호이스트 속도 | 10~15m/min | 프로젝트 구성 확인 필요 |
| 선회 속도 | 0.5~1r/min | 프로젝트 구성 확인 필요 |
| 선회 범위 | 0~360° | 리미트 스위치 / 회전 배열 확인 필요 |
| 래핑 시간 | 70~80초 | 공급된 3t 모델 표 |
| 호이스트 높이 | 30~40m | 최종 훅 이동 확인 필요 |
| 정격 출력 | 25kW | 기존 3t 표; 최종 HPU/모터 작업 주기 확인 필요 |
| 작업 온도 | -40°C ~ +50°C | 기존 제품 기록; 재료, 씰, 오일 및 전기 장비는 프로젝트 설계 온도와 일치해야 합니다. |
선택 및 문의 안내
1단계:리프팅 작업 확인: 하중 무게, 각 도달 거리에서의 필요한 SWL, 최소 및 최대 작업 반경, 호이스트 높이/훅 이동, 화물 유형 및 리프트 경로. 최종 선택을 위해 SWL-반경 하중 차트가 필요합니다.
2단계:선박 및 작동 조건 확인: 선박 유형, 의도된 선박 작업, 힐/트림 제한, 작동 및 적재 바람 기준, 주변/설계 온도, 그리고 리프트가 선박 내, 선박-육상 또는 별도로 정의된 해상 리프팅 작업인지 여부.
3단계:성능 및 전원 확인: 호이스트, 선회, 래핑 및 망원 속도; 작업 주기; 전기 전압/주파수/위상; 유압 동력 장치 배열; 및 모든 중복 요구 사항.
4단계:설치 인터페이스 확인: 받침대 높이 및 직경, 용접 또는 볼트 고정 기초, 사용 가능한 갑판 공간, 붐 적재/주차 위치, 갑판 보강, 허용 가능한 기초 힘 및 모멘트.
5단계:제어 및 안전 범위 확인: 운전원 캐빈, 로컬/원격 제어, 비상 정지, 브레이크, 리미트 스위치, 과부하/하중 모멘트 보호 및 기타 프로젝트 안전 기능. 최종 구성은 승인된 설계에 따릅니다.
6단계:분류 및 배송 범위 확인: 필요한 선급 협회/국적 요구 사항, 인증서 및 검사 범위, 코팅 시스템, 수량, 목적지, 필요한 배송 시간, 선박 GA, 설치 도면 및 참조 사진.
구조 및 구성 요소
갑판 받침대 / 기초 인터페이스 | 선회 베어링 및 회전 구조 | 망원 박스 붐 | 붐 확장 메커니즘 | 래핑 실린더 | 유압 호이스트 윈치 | 도르래, 와이어 로프 및 훅 블록 | 유압 동력 및 제어 시스템 | 전기 제어 캐비닛 | 운전원 캐빈 / 제어 스테이션
해양 크레인 엔지니어링 및 품질 장점
- 망원 도달 거리를 통해 크레인은 항상 전체 붐 길이를 유지하지 않고도 다른 갑판 위치를 커버할 수 있으며, 이는 적재 봉투 및 갑판 공간이 제한된 경우 유용합니다.
- 망원 크레인의 경우, 단일 최대 SWL이 아닌 승인된 하중 차트를 기준으로 선택해야 합니다. 붐 확장, 작업 반경 및 선박 경사는 허용 가능한 리프팅 용량에 상당한 영향을 미칠 수 있습니다.
- 받침대와 갑판 기초는 리프팅 하중 경로의 일부입니다. 설치 전에 승인된 기초 하중 데이터에서 수직 하중, 전복 모멘트, 선회 모멘트 및 국부 갑판 보강을 확인해야 합니다.
- 유압 호이스트, 래핑, 망원 및 선회는 제어된 위치 지정을 가능하게 하지만, 유압 압력, 유량, 냉각, 오일 등급, 호스 사양 및 씰 선택은 실제 작업 주기 및 설계 온도와 일치해야 합니다.
- 제어 및 안전 장치는 프로젝트 승인 패키지의 일부로 정의되어야 합니다. 필요한 브레이크, 상/하한, 과부하 또는 하중 모멘트 보호, 비상 정지 및 선회 제한은 일반 모델 설명에서 가정해서는 안 됩니다.
- 노출된 해양 서비스의 경우, 표면 처리 및 코팅은 선박 코팅 시스템에 의해 지정되어야 합니다. 기존 기록에는 블라스트 클리닝 및 3중 에폭시 시스템이 명시되어 있습니다. 최종 준비 등급, DFT 및 ISO 12944 환경/내구성 범주를 확인해야 합니다.
- 선박 크레인 작업과 해상 리프팅 작업은 상호 교환할 수 없습니다. 해상 리프트에는 해당 동적/환경 설계 기준 및 승인 범위가 별도로 명시되어야 합니다.
사용자 지정 속성
- 정격 용량: 최대 3t 정격 SWL → 각 반경에서의 허용 하중은 승인된 하중 차트를 따라야 합니다.
- 작업 반경: 5~20m → 최소 반경, 최대 도달 거리 및 전체 범위에서의 정격 하중을 확인하십시오.
- 붐 시스템: 유압 망원 → 고정식 긴 붐보다 조정 가능한 도달 거리와 더 짧은 적재 봉투를 제공합니다.
- 호이스트: 유압 윈치, 10~15m/min 명시 → 리빙, 와이어 로프, 훅 블록 및 브레이크 배열 확인 필요.
- 선회: 0~360°, 0.5~1r/min 명시 → 연속 또는 제한 회전 및 케이블/호스 라우팅 확인 필요.
- 래핑: 유압 실린더, 70~80초 명시 → 붐 각도 범위 및 끝 제한 배열 확인 필요.
- 제어 스테이션: 운전원 캐빈 구성 → 로컬 또는 원격 제어 기능은 지정 및 승인된 경우에만 사용할 수 있습니다.
- 장착: 갑판 받침대, 용접 또는 볼트 고정 배열 참조 → 받침대 인터페이스 및 갑판 보강은 승인된 기초 하중을 따라야 합니다.
- 작업 온도: -40°C ~ +50°C 명시 → 저온 강철, 유압 오일, 씰 및 전기 부품은 프로젝트 확인이 필요합니다.
- 표면 보호: 프로젝트 사양에 따른 해양 코팅 시스템 → 기존 기록에는 블라스트 클리닝 및 3중 에폭시가 명시되어 있습니다. DFT 및 현재 ISO 12944 범주를 확인해야 합니다.
- 분류: 프로젝트 요구 사항에 따라 사용 가능 → 견적 전에 선급 승인, 검사, 테스트 및 인증 범위에 대해 합의해야 합니다.
작동 방식
운전원 명령 → 유압 동력이 호이스트 / 래핑 / 망원 / 선회 기능을 구동 → 붐 도달 거리가 필요한 작업 위치에 맞게 조정됨 → 윈치가 승인된 하중 차트 내에서 하중을 올리거나 내림 → 선회가 하중을 허용된 작업 구역 위로 이동시킴 → 작동 후 크레인이 승인된 적재/고정 상태로 복귀함
응용 분야
선박 갑판 화물 및 보급품 취급 | 갑판 유지 보수 및 장비 취급 | 화물선 | 작업선 및 서비스 선박 | 일반 선박 리프팅 작업 | 신조 및 크레인 교체 프로젝트
인증 및 장점
분류, 검사, 하중 테스트 및 인증은 선박 국적, 프로젝트 사양 및 선택한 선급 협회에 따라 준비될 수 있으며, 이는 선급 승인 및 합의된 주문 범위에 따릅니다. SOLAS 규정 II-1/3-13이 적용되는 프로젝트의 경우, 해당 설계, 제작, 설치, 테스트, SWL 마킹/문서화, 검사, 작동 및 유지 보수 요구 사항은 승인 패키지에 명시되어야 합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

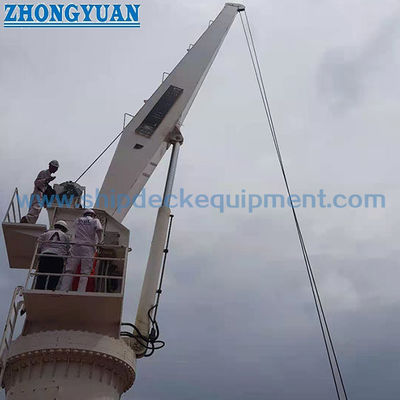

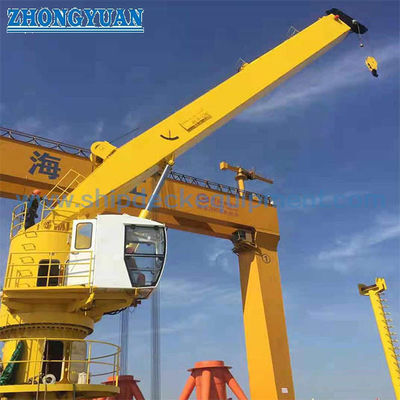

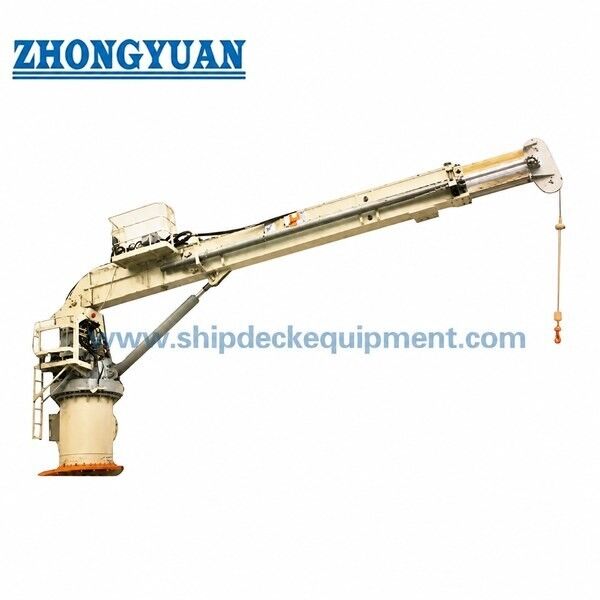

도면 및 사진
자주 묻는 질문
Q1: "3T 20m"은 크레인이 20m 도달 거리에서 3톤을 들어 올릴 수 있다는 의미인가요?
A1: 자동적으로는 아닙니다. 공급된 데이터는 3t 모델과 5~20m 작업 반경 범위를 제공하지만, 승인된 SWL-반경 하중 차트는 제공되지 않습니다. 20m 및 중간 반경에서의 허용 하중은 승인된 크레인 하중 차트로 확인해야 합니다.
Q2: 이 선박용 망원 크레인을 해상 리프팅에 사용할 수 있나요?
A2: 크레인이 명시된 해상 리프팅 작업 및 환경/동적 조건에 대해 특별히 설계, 평가 및 승인된 경우에만 가능합니다. 일반적인 선박용 해양 크레인 사양은 해당 확인 없이는 해상 크레인 사양으로 제시되어서는 안 됩니다.
Q3: 견적 및 선급 제출 전에 어떤 정보가 필요합니까?
A3: 각 도달 거리에서의 필요한 SWL, 최소/최대 반경, 훅 이동, 선박 유형, 리프트 작업, 힐/트림 및 환경 조건, 전기 공급, 제어 모드, 받침대/기초 배열, 코팅 요구 사항, 선급/국적 요구 사항, 수량, 목적지, 배송 일정 및 선박/설치 도면을 제공하십시오.
