3T 20m 수압 망원경 붐 해상 크레인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 붐 유형: | 망원경 붐 | 작동 온도: | -40~50°C 등 |
|---|---|---|---|
| 선회: | 0-360°, 리미트 스위치 유무 | 표면 처리: | S2.5 + 3층의 에록시 페인트,C5M까지 모래 튀김 |
| 등급 확인서: | BV, ABS, DNV, LR, KR, IRS, RS, RINA, CCS, NK, | 와이어 로프 dia: | 12.5- 46 (mm) |
| 회전 속도: | 00.5-1r/min | 로프 용량: | 20-150m |
| 강조하다: | 팔 기중기를 삽입한 1rpm 수력 망원성 붐 crane,15m/min 수력 망원성 붐 크레인,telescoping boom crane |
||
제품 설명

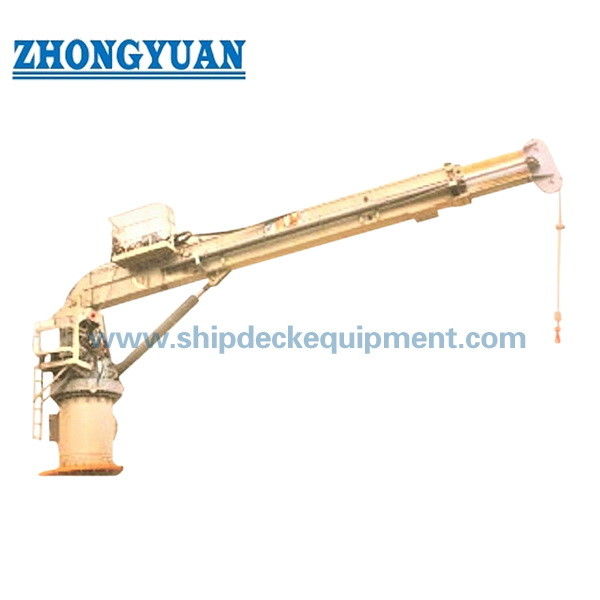

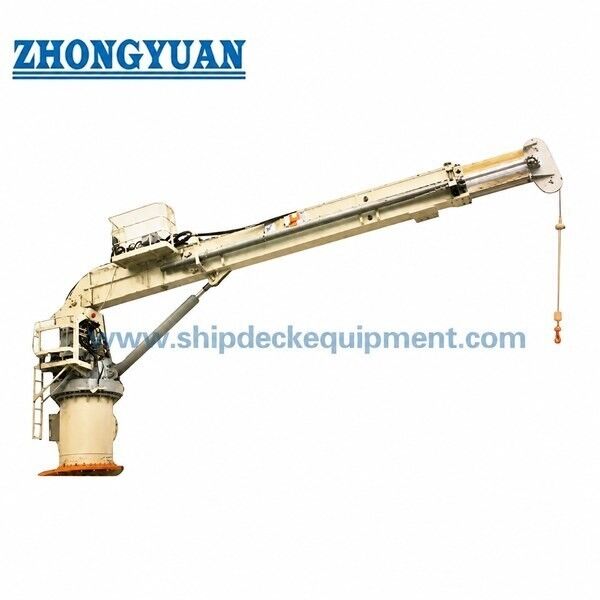

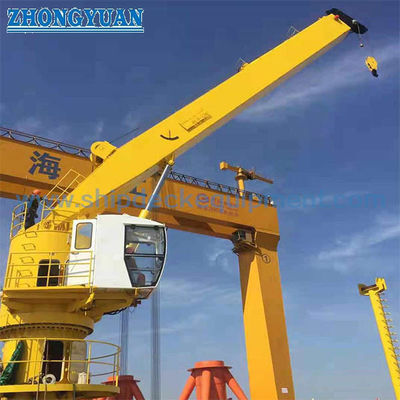

3T 20m 유압 텔레스코픽 붐 해양 크레인 | 운전실이 있는 선상 크레인
제품개요
3T 20m 유압 텔레스코픽 붐 해양 크레인은 텔레스코픽 박스 붐, 유압 호이스팅 윈치, 유압 러핑 및 선회 기능, 운전실로 구성된 데크 장착형 선상 리프팅 기기입니다. 텔레스코픽 배열을 사용하면 고정식 긴 붐에 비해 적재 공간을 줄이면서 화물, 보관, 유지 관리 및 일반 데크 처리 작업에 맞게 붐 범위를 조정할 수 있습니다.
제공된 제품 데이터는 5~20m 작업 반경 범위 내에서 3t 모델을 식별합니다. 그러나 사용 가능한 테이블은 승인된 부하 차트가 아닌 모델/시리즈 매개변수 테이블입니다. 전체 20m 도달 범위에서 3t가 허용된다는 것을 독립적으로 확인하지는 않습니다. 따라서 각 반경에서의 최종 리프팅 용량, 선박 움직임, 바람 제한, 받침대 반응, 전원 공급 장치, 제어 모드 및 분류 범위는 승인된 GA 도면, 하중 차트 및 프로젝트 사양에서 확인되어야 합니다.
빠른 사양
- 제품 유형: 유압 텔레스코픽 붐 선상 크레인 → 데크 리프팅 작업을 위한 컴팩트한 보관 공간을 갖춘 조정 가능한 아웃리치.
- 명시된 최대 SWL: 3 t → 각 작업 반경의 최종 허용 하중은 승인된 하중 차트를 따라야 합니다.
- 작업 반경: 제공된 3t 열에서 5~20m → 예비 데크 레이아웃 및 아웃리치 점검에 유용합니다.
- 호이스팅 성능: 명시된 호이스팅 높이가 30~40m인 경우 10~15m/분 → 선택한 리빙 및 프로젝트 작업에 대해 최종 속도 및 후크 이동을 확인해야 합니다.
- 선회: 기존 제품 기록에 명시된 0~360° 배열의 0.5~1r/분 → 연속/제한 회전 및 리미트 스위치 논리는 프로젝트별로 다릅니다.
- 러핑 시간: 제공된 3t 열의 경우 70-80초 → 고정 반경 작동이 아닌 유압식 붐 각도 조정을 나타냅니다.
- 전력 등급: 제공된 3t 테이블에서 25kW → 모터/HPU 크기는 듀티 사이클, 동시 기능, 유압/유량 및 용기 전원 공급 장치에 대해 재확인되어야 합니다.
- 운전실: 객실 구성 → 로컬, 객실 및/또는 원격 제어 기능은 승인된 제어 철학에 따라 정의되어야 합니다.
주요 기술 매개변수
|
매개변수 |
공급가치 |
엔지니어링 / 선택 참고 사항 |
|---|---|---|
| 모델 명칭 | 3T / 20m | 지정만; 승인된 하중 차트 없이 3 t @ 20 m로 해석하지 마십시오. |
| 명시된 최대 SWL | 3t | 반경별 정격하중 확인 |
| 작업 반경 | 5~20m | 3t 모델 테이블 공급 |
| 붐 유형 | 유압식 텔레스코픽 | 다단계 텔레스코픽 배열 명시 |
| 게양 속도 | 10~15m/분 | 확인될 프로젝트 구성 |
| 선회 속도 | 0.5~1r/min | 확인될 프로젝트 구성 |
| 선회 범위 | 0~360° | 리미트 스위치/회전 배열 확인 예정 |
| 러핑타임 | 70~80초 | 3t 모델 테이블 공급 |
| 게양 높이 | 30~40m | 최종 후크 여행이 확정될 예정 |
| 전력 등급 | 25kW | 기존 3t 테이블; 최종 HPU/모터 의무 확정 |
| 작동 온도 | -40°C ~ +50°C | 기존 제품 기록 프로젝트 설계 온도와 일치하는 재료, 씰, 오일 및 전기 장비 |
선택 및 문의 안내
1단계:리프팅 임무를 확인하십시오: 적재 중량, 각 아웃리치에서 필요한 SWL, 최소 및 최대 작업 반경, 호이스팅 높이/후크 이동, 화물 유형 및 리프트 경로. 최종 선택을 위해서는 SWL 반경 하중 차트가 필요합니다.
2단계:선박 및 작동 조건을 확인합니다. 선박 유형, 의도된 선상 임무, 힐/트림 제한, 작동 및 적재 바람 기준, 주변/설계 온도, 리프트가 선상에 있는지, 선박에서 해안으로 또는 별도로 정의된 해상 리프팅 작업인지 여부를 확인합니다.
3단계:성능 및 출력 확인: 호이스팅, 선회, 러핑 및 텔레스코픽 속도; 듀티 사이클; 전기 전압/주파수/위상; 유압 파워팩 배열; 및 중복 요구 사항.
4단계:설치 인터페이스 확인: 받침대 높이 및 직경, 용접 또는 볼트 기초, 사용 가능한 데크 공간, 붐 보관/주차 위치, 데크 보강, 허용되는 기초 힘 및 모멘트.
5단계:제어 및 안전 범위 확인: 운전실, 로컬/원격 제어, 비상 정지, 브레이크, 제한 스위치, 과부하/부하 순간 보호 및 추가 프로젝트 안전 기능. 최종 구성은 승인된 설계에 따릅니다.
6단계:분류 및 배송 범위 확인: 필요한 클래스 협회/국기 요구 사항, 인증서 및 증인 범위, 코팅 시스템, 수량, 목적지, 필요한 배송 시간, 선박 GA, 설치 도면 및 참조 사진.
구조 및 구성요소
데크 받침대/기초 인터페이스 | 선회 베어링 및 회전 구조 | 텔레스코픽 박스 붐 | 붐 확장 메커니즘 | 러핑 실린더 | 유압 호이스팅 윈치 | 시브, 와이어 로프 및 후크 블록 | 수력 및 제어 시스템 | 전기 제어 캐비닛 | 운전실/제어실
해양 크레인 엔지니어링 및 품질 이점
- 텔레스코픽 아웃리치를 통해 크레인은 항상 전체 붐 길이를 유지하지 않고도 다양한 데크 위치를 커버할 수 있으며, 이는 적재 범위와 데크 공간이 제한된 경우에 유용합니다.
- 텔레스코픽 크레인의 경우 단일 최대 SWL이 아닌 승인된 부하 차트를 기준으로 선택해야 합니다. 붐 확장, 작업 반경 및 용기 경사는 허용 리프팅 용량에 실질적으로 영향을 미칠 수 있습니다.
- 받침대와 데크 기초는 리프팅 하중 경로의 일부입니다. 설치 전 승인된 기초하중 데이터로부터 수직하중, 전도모멘트, 선회모멘트 및 국부 데크 보강재를 확인해야 합니다.
- 유압식 호이스팅, 러핑, 텔레스코핑 및 선회를 통해 제어된 위치 지정이 가능하지만 유압식 압력, 흐름, 냉각, 오일 등급, 호스 사양 및 씰 선택은 실제 사용 주기 및 설계 온도와 일치해야 합니다.
- 제어 및 안전 장치는 프로젝트 승인 패키지의 일부로 정의되어야 합니다. 필수 브레이크, 상한/하한, 과부하 또는 부하 순간 보호, 비상 정지 및 회전 한계는 일반 모델 설명에서 가정해서는 안 됩니다.
- 노출된 해양 서비스의 경우 표면 준비 및 코팅은 선박 코팅 시스템에 의해 지정되어야 합니다. 기존 기록에는 폭발 청소와 3층 에폭시 시스템이 명시되어 있습니다. 최종 준비 등급, DFT 및 ISO 12944 환경/내구성 범주를 확인해야 합니다.
- 선상 크레인 임무와 해상 리프팅 임무는 서로 바꿔서 사용할 수 없습니다. 해양 리프트는 해당 동적/환경 설계 기준과 승인 범위가 별도로 명시되어야 합니다.
맞춤 속성
- 정격 용량: 명시된 최대 SWL 3t → 각 반경의 허용 하중은 승인된 하중 차트를 따라야 합니다.
- 작업 반경: 5~20m → 전체 범위에 걸쳐 최소 반경, 최대 도달 범위 및 정격 하중을 확인합니다.
- 붐 시스템: 유압식 텔레스코픽 → 조정 가능한 도달 범위를 제공하며 고정식 긴 붐보다 더 짧은 적재 공간을 제공합니다.
- 호이스팅: 유압 윈치, 10-15m/min 명시됨 → 리빙, 와이어 로프, 후크 블록 및 브레이크 배열이 확인됩니다.
- 선회: 0–360°, 0.5–1 r/min 명시됨 → 연속 또는 제한된 회전 및 케이블/호스 라우팅을 확인해야 합니다.
- 러핑: 유압 실린더, 70-80초 명시됨 → 붐 각도 범위 및 엔드 리미트 배열을 확인해야 합니다.
- 제어 스테이션: 운전실 구성 → 지정 및 승인된 경우에만 로컬 또는 원격 제어 기능을 사용할 수 있습니다.
- 장착: 데크 받침대, 용접 또는 볼트 연결 참조 → 받침대 인터페이스 및 데크 보강은 승인된 기초 하중을 따라야 합니다.
- 작동 온도: -40°C ~ +50°C 명시 → 저온 강철, 유압 오일, 씰 및 전기 부품에는 프로젝트 확인이 필요합니다.
- 표면 보호: 프로젝트 사양에 따른 해양 코팅 시스템 → 기존 기록에 따르면 폭발 청소와 3층 에폭시; DFT 및 현재 ISO 12944 범주가 확인됩니다.
- 분류 : 프로젝트 요구사항에 따라 가능 → 견적 전 클래스 승인, 조사, 테스트 및 인증 범위에 대한 합의가 필요합니다.
작동 방식
운전자 명령 → 유압 동력 구동 호이스팅/러핑/텔레스코핑/선회 기능 → 붐 아웃리치가 필요한 작업 위치에 맞게 조정됨 → 윈치가 승인된 하중 차트 내에서 하중을 올리거나 내림 → 선회는 허용된 작업 영역 위에 하중을 배치 → 크레인은 작동 후 승인된 보관/고정 상태로 복귀
응용
선박 갑판 화물 및 매장 취급 | 데크 유지관리 및 장비 취급 | 화물선 | 작업선 및 서비스 선박 | 일반 선상 리프팅 업무 | 신조 및 크레인 교체사업
인증 및 장점
선급 승인 및 합의된 주문 범위에 따라 선급, 검사, 부하 테스트 및 인증이 선박 플래그, 프로젝트 사양 및 선택한 선급 협회에 따라 조정될 수 있습니다. SOLAS 규정 II-1/3-13이 적용되는 프로젝트의 경우 해당 설계, 건설, 설치, 테스트, SWL 표시/문서화, 검사, 운영 및 유지 관리 요구 사항이 승인 패키지에 명시되어 있어야 합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

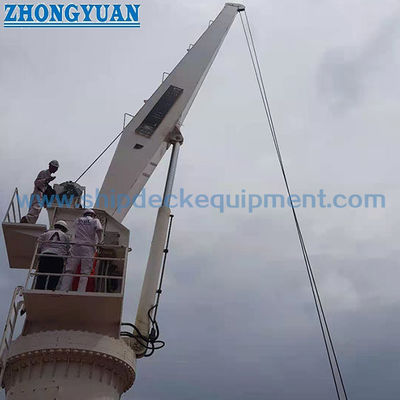

그림 및 사진
FAQ
Q1: "3T 20m"은 크레인이 20m 거리에서 3톤을 들어올릴 수 있다는 뜻인가요?
A1: 자동으로 아닙니다. 제공된 데이터는 3t 모델과 5~20m 작업 반경 범위를 제공하지만 승인된 SWL 반경 하중 차트는 제공되지 않습니다. 20m 및 중간 반경의 허용 하중은 승인된 크레인 하중 차트를 통해 확인해야 합니다.
Q2: 이 선상 텔레스코픽 크레인을 해상 리프팅에 사용할 수 있습니까?
A2: 크레인이 명시된 해상 리프팅 작업 및 환경/동적 조건에 맞게 특별히 설계, 평가 및 승인된 경우에만 해당됩니다. 일반적인 선상 해양 크레인 사양은 해당 확인 없이 해양 크레인 사양으로 제시되어서는 안 됩니다.
Q3: 견적 및 수업 제출 전 필요한 정보는 무엇인가요?
A3: 각 봉사 활동, 최소/최대 반경, 후크 이동, 선박 유형, 리프트 의무, 힐/트림 및 환경 조건, 전기 공급, 제어 모드, 받침대/기초 배열, 코팅 요구 사항, 등급/플래그 요구 사항, 수량, 목적지, 배송 일정 및 선박/설치 도면에서 필요한 SWL을 제공합니다.
