해양 수동 결합 윙치

선박용 수동 윈치 커플링 윈치 | 수동 선박 갑판 장비용 수동 윈치

제품 개요

단일 드럼 수동 커플링 윈치는 바지선, 내륙 수로 선박, 작업선 및 전기 또는 유압 동력이 필요하지 않은 소형 갑판 설비에서 로프 취급, 경량 인양, 위치 선정 및 고정 작업에 사용되는 수동 작동 갑판 윈치입니다. 핸드휠 또는 레버 핸들로 작동되며, 기어 트랜스미션과 래칫 또는 브레이크 장치를 사용하여 작동 중 움직임을 제어하고 로프 장력을 유지합니다.

이 제품은 동력 견인 윈치, 리프팅 윈치 또는 인원 리프팅 장치가 아닌 수동 로프 취급 및 고정 윈치로 포지셔닝해야 합니다. 단, 해당 용도로 특별히 인증된 설계가 제공되는 경우는 예외입니다. 제공된 데이터는 안전 인양 용량, 고정 하중, 단일 드럼 구성, 선택적 브레이크 또는 래칫, 맞춤형 드럼 용량을 제공합니다. 견적 및 생산 전에 로프 직경, 드럼 크기, 기어비, 장착 베이스, 수동력 및 인증 범위는 확인해야 합니다.

빠른 사양

• 제품 유형: 단일 드럼 수동 커플링 윈치 → 수동 갑판 로프 취급 및 고정 용도에 적합합니다.

• 안전 인양 용량: 5–100 kN → 주요 인양 선택 매개변수로 사용됩니다. 승인된 계산 없이는 SWL, MBL 또는 견인 용량으로 변환해서는 안 됩니다.

• 고정 하중: 50–1000 kN → 고정 장치 또는 브레이크/래칫 장치와 관련됩니다. 수동 인양 용량과 동일하지 않습니다.

• 드럼 용량: 맞춤형 → 각 프로젝트마다 로프 직경, 로프 길이, 플릿 각도, 드럼 폭 및 플랜지 높이를 확인해야 합니다.

• 작동 방법: 핸드휠 또는 핸들 레버 → 간단한 수동 작동 및 로컬 제어가 필요한 경우에 적합합니다.

• 고정 장치: 브레이크 또는 래칫 → 로프 장력을 유지하는 동안 제어되지 않는 드럼 회전을 방지하는 데 사용됩니다.

• 구조: 기어 트랜스미션이 있는 단일 드럼 → 인양력 및 수동력 요구 사항에 따라 기어비 및 속도 변경을 확인해야 합니다.

• 표면 처리: Sa 2.5 블라스팅 + 3중 에폭시 페인트 또는 아연 도금 마감 → 최종 코팅은 해양 환경 및 프로젝트 사양을 따릅니다.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 로프 취급 의무, 예상 라인 장력 및 실제 작업 조건에 따라 5–100 kN 범위 내에서 필요한 안전 인양 용량을 확인하십시오.

2단계: 고정 하중 요구 사항을 확인하고 윈치에 래칫 장치, 기계식 브레이크 또는 둘 다 필요한지 확인하십시오. 고정 하중은 인양 용량과 별도로 확인해야 합니다.

3단계: 로프 유형, 로프 직경, 로프 길이 및 필요한 드럼 용량을 확인하십시오. 드럼 폭, 플랜지 높이, 로프 층 수 및 로프 고정 방법은 도면으로 확인해야 합니다.

4단계: 작동 방법을 확인하십시오: 핸드휠, 핸들 레버, 기어 변경 장치, 작업자 위치 및 1인 작동에 허용되는 수동력.

5단계: 갑판 장착 구성, 베이스 발자국, 볼트 또는 용접 세부 사항, 주변 여유 공간을 확인하고 설치가 신조, 교체, 바지선 또는 내륙 수로 선박용인지 확인하십시오.

6단계: 재질, 표면 처리, 스테인리스강 옵션, 아연 도금 마감, 코팅 시스템, 인증 요구 사항, 수량, 목적지 및 배송 요구 사항을 확인하십시오.

구조 및 구성 요소

단일 로프 드럼 | 측면 프레임 | 핸드휠 또는 핸들 레버 | 기어 트랜스미션 | 래칫 폴 또는 고정 클러치 | 기계식 브레이크 옵션 | 드럼 샤프트 및 부싱/베어링 영역 | 로프 고정 지점 | 갑판 장착 베이스 | 보호 커버 (확인 필요)

수동 작동, 기어 및 고정 장점

• 수동 작동은 유압 또는 전기 동력이 없거나 간단한 로컬 작동 장치를 선호하는 위치에서 로프 취급을 가능하게 합니다.

• 기어 트랜스미션은 더 높은 인양력을 위한 기계적 이점을 제공할 수 있으며, 설계에 따라 더 빠른 느슨함 제거 또는 더 쉬운 윈칭을 위해 기어 변경을 사용할 수 있습니다.

• 래칫 폴, 고정 클러치 또는 브레이크 장치는 로프 장력을 유지하고 작동 중 제어되지 않는 역방향 드럼 회전 위험을 줄이는 데 도움이 됩니다.

• 단일 드럼 구조는 검사 및 유지 보수가 간단하여 바지선, 내륙 수로 선박 및 소형 갑판 장비 구성에 적합합니다.

• 작업자 위치, 핸드휠 반경, 핸들 레버 길이, 기어 커버 및 주변 여유 공간을 확인하여 수동 작동이 실용적이고 안전하도록 해야 합니다.

• 이 페이지는 윈치를 리프팅 장비로 제시하지 않습니다. 리프팅, 인원 리프팅 또는 하중 지지 의무에는 별도의 인증된 설계, 승인된 브레이크 시스템 및 프로젝트별 검증이 필요합니다.

사용자 정의 속성

• 제품 유형: 단일 드럼 수동 커플링 윈치 → 선박 및 바지선 용도의 갑판 장착 수동 로프 취급 윈치.

• 인양 범위: 5–100 kN → 작동 하중 및 로프 취급 의무에 따라 선택하십시오.

• 고정 범위: 50–1000 kN → 사용 전에 브레이크 또는 래칫 등급, 테스트 기준 및 안전 계수를 확인하십시오.

• 드럼 용량: 맞춤형 → 로프 직경 및 필요한 로프 길이가 드럼 치수를 결정합니다.

• 작동: 핸드휠 또는 핸들 레버 → 작업자 접근성 및 필요한 수동력에 따라 선택하십시오.

• 속도 / 기어: 기어 변경 장치 확인 필요 → 지정된 경우 느슨함 제거를 위한 고속 및 더 무거운 인양을 위한 저속을 고려할 수 있습니다.

• 재질: 연강 또는 스테인리스강 → 정확한 등급 및 재질 인증 범위를 확인해야 합니다.

• 표면 처리: 에폭시 페인트 시스템 또는 아연 도금 마감 → 선박 구역, 부식 노출 및 유지 보수 요구 사항에 따라 선택하십시오.

• 인증 요구 사항: 주문 범위에 따라 가능 → 견적 전에 제조사 인증서, 재질 인증서, 선급 인증서 또는 입회 검사를 확인해야 합니다.

작동 방식

작업자가 핸드휠 또는 핸들 레버를 돌립니다 → 기어 트랜스미션이 단일 드럼을 구동합니다 → 로프가 제어 하에 감기거나 풀립니다 → 필요 시 래칫, 고정 클러치 또는 브레이크가 드럼을 고정합니다 → 로프 장력은 드럼 샤프트, 프레임 및 장착 베이스를 통해 갑판 구조로 전달됩니다.

응용 분야

바지선 | 내륙 수로 선박 | 소형 작업선 | 서비스 선박 | 조선소 로프 취급 | 계류 라인 조정 | 갑판 유틸리티 로프 취급 | 수동 갑판 윈치 교체

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 협회 승인 절차에 따라 인증을 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

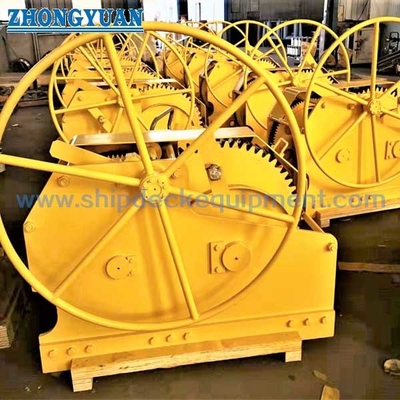

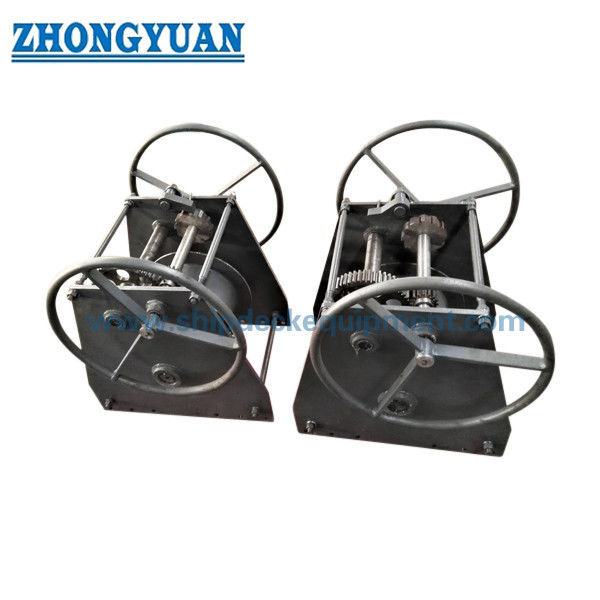

도면 및 사진

자주 묻는 질문

Q1: 올바른 수동 커플링 윈치는 어떻게 선택해야 합니까?

A1: 안전 인양 용량, 고정 하중, 로프 유형, 로프 직경, 로프 길이, 드럼 용량, 작동 방법, 기어비, 브레이크 또는 래칫 요구 사항 및 갑판 설치 조건을 고려하여 윈치를 선택하십시오. 교체 프로젝트의 경우 기존 기초 및 로프 리드를 확인해야 합니다.

Q2: 안전 인양 용량과 고정 하중의 차이는 무엇입니까?

A2: 안전 인양 용량은 수동 윈칭을 위한 인양 선택 매개변수를 나타냅니다. 고정 하중은 고정 장치, 래칫 또는 브레이크 장치가 로프 장력을 유지하는 능력을 나타냅니다. 이 두 값은 혼동해서는 안 되며, 엔지니어링 승인 전에 정확한 테스트 기준을 확인해야 합니다.

Q3: 이 수동 윈치를 리프팅 윈치로 사용할 수 있습니까?

A3: 기본적으로는 아닙니다. 이 페이지는 수동 갑판 로프 취급 윈치를 설명합니다. 리프팅 또는 인원 관련 용도로는 프로젝트 요구 사항에 따라 특정 인증된 리프팅 설계, 승인된 브레이크 장치, 하중 테스트 및 선급 또는 당국 승인이 필요합니다.

단일 드럼 수동 커플링 윈치 수동 작동 윈치 선박 갑판 장비 도면
