12.5·26mm 수직 전기 풍선
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 작업 부하: | 6.6KN | 초과 적재: | 9.9KN |
|---|---|---|---|
| 지지하중: | 41쿠나 | 유형: | 수직인 모터 |
| (분 Ｍ /)를 가속시키세요: | ≥12m/분 | 앵커 체인: | Dia. 다이아. 12.5 (mm), U2 12.5(mm), U2 |
| 재료: | 연강, 주조 | 힘: | 모터 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 12.5mm 수직 전기 자아틀,6.6KN 수직 전기 자아틀,12.5mm 선박 갑판 장비 |
||
제품 설명
12.5–26mm 수직 전기 윈들러스 | 보트 데크용 싱글 집시
제품개요
이 수직 전기 윈들러스는 데크 공간이 제한된 소형 선박용으로 설계되었습니다.
수직 설계는 설치 공간을 최소화하고 소형 데크 레이아웃에 이상적입니다.
소형 선박을 위한 컴팩트한 데크 레이아웃과 비용 효율적인 앵커링 솔루션을 위해 설계되었습니다.
빠른 사양
- 체인 크기: 12.5–26 mm (U2) → 앵커 체인 호환성 정의
- 사용 하중: 5.9–28.7 kN → 앵커링 용량 범위 정의
- 지지 하중: 30–175 kN → 구조적 유지 강도 정의
- 속도: ≥9 m/min → 앵커링 효율성 정의
- 모터 출력: 3/1.2–8.5/3.5 kW → 드라이브 용량 정의
- 드라이브 유형: 전기 → 안정적이고 간단한 작동
- 구성 : 싱글 집시 → 컴팩트 앵커링 시스템
- 장착: 수직 → 데크 공간 절약
주요 기술 매개변수
| 체인 직경(mm) | 사용하중(kN) | 지지하중(kN) | 속도(m/분) | 계류하중(kN) | 모터 출력(kW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 3/1.2 |
| 14 / 16 / 17.5 | 8.3 / 10.9 / 13.0 | 51 / 67 / 80 | ≥9 | 8 | 4.3/1.7 |
| 19 / 20.5 / 22 | 15.3 / 17.9 / 20.6 | 95 / 110 / 126 | ≥9 | 10 | 8.5/3.5 |
| 24/26 | 24.5 / 28.7 | 149 / 175 | ≥9 | 20 | 8.5/3.5 |
선택 가이드
1단계 – 체인 직경 선택 → 용기 기준 12.5–26 mm
2단계 - 작업하중 확인 → 앵커링 용량 정의
3단계 - 지지하중 확인 → 브레이크 유지 안전성 확보
4단계 – 계류하중 확인 → 보조계류가 필요한 경우
5단계 – 속도 확인 → ≥9m/min 효율 요구 사항
6단계 – 데크 공간 확인 → 제한된 공간을 위한 수직형
구조 및 구성 요소
전기 모터 | 기어박스 | 집시 휠 | 메인 샤프트 | 브레이크 | 클러치 | 베이스 프레임
맞춤 속성
- 체인 크기: 12.5–26 mm → 호환성
- 사용 하중: 5.9–28.7 kN → 용량 범위
- 지지하중 : 30~175kN → 구조강도
- 속도: ≥9m/min → 효율성
- 모터 출력: 3/1.2–8.5/3.5 kW → 드라이브 선택
- 설치 : 수직 → 공간 절약
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서
문의안내
체인 크기, 선박 유형, 필요한 하중 및 데크 공간을 제공합니다.
작동 방식
전기 모터는 앵커 체인을 처리하기 위해 기어박스와 집시를 구동합니다. 브레이크와 클러치는 안전한 작동을 보장합니다.
응용
소형 보트 | 작업선 | 내륙 선박 | 소형 갑판 선박
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조업체 테스트 인증서; 컴팩트한 수직 디자인, 공간 절약, 비용 효율적, 신뢰성.
그림 및 사진

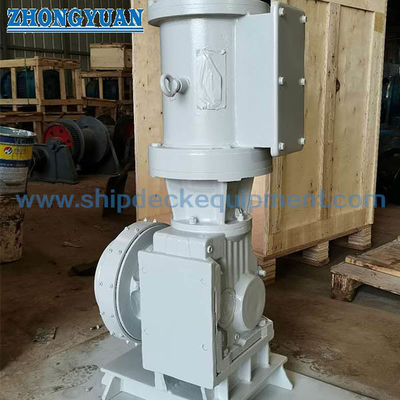

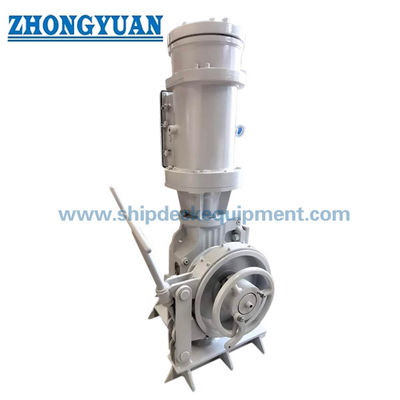

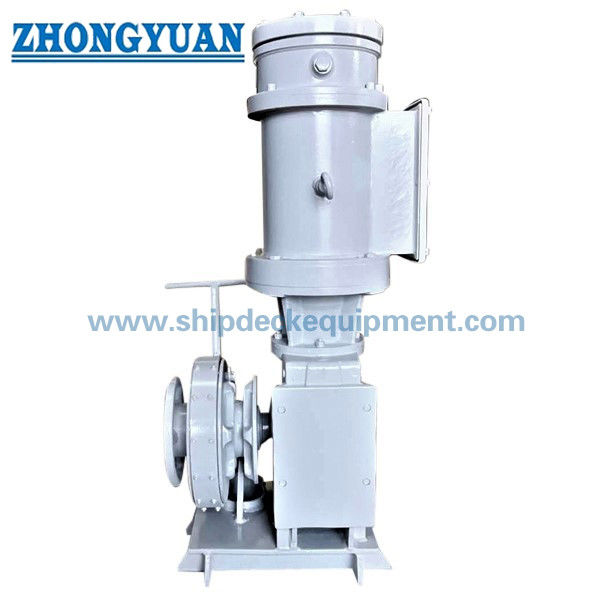

GA 도면 | 설치 레이아웃 | 제품 사진
주문
MOQ:1 | 배송:60~120일
FAQ
Q1: 왜 수직형인가요? A: 데크 공간이 절약됩니다.
Q2: 계류용으로 사용할 수 있나요? A: 예, 뒤틀기 기능이 있습니다.
Q3: 어떤 체인 크기가 지원됩니까? A: 12.5~30mm U2 체인.
