클래스 승인 근해 소방 호스 윈치 선박 갑판 장비

전기 소방 호스 릴 | 해상 유연 호스 취급 윈치

제품 개요

전기 해상 소방 호스 릴 윈치는 해상 및 해양 소방 또는 비상 수송 배열에 사용되는 대구경 유연 호스의 제어된 저장, 방출 및 회수를 위한 동력 데크 장착 릴 시스템입니다. 제공된 참조 구성은 최대 254mm 흡입/토출 호스를 대상으로 하며 단일 또는 이중 드럼, 로컬 및 원격 제어, 기어 구동 전기 구동 장치 및 해양 브레이크로 구성할 수 있습니다.

이 제품은 기존 SOLAS 수압 소방 호스 릴과 다릅니다. SOLAS 소방 호스는 길이가 제한된 휴대용 호스인 반면, 이 장비는 40~250m 범위의 훨씬 더 큰 254mm 호스를 처리합니다. 이 유형의 릴을 올바르게 선택하려면 호스 외경, 최소 굽힘 반경, 건조 및 물 채워진 질량, 커플링 크기, 드럼 형상, 라인 풀, 방출/회수 속도, 브레이크 용량, 데크 기초, 전기 구역 분류 및 호스가 회전하는 동안 유체 경로에 연결된 상태를 유지해야 하는지 여부에 따라 달라집니다.

빠른 사양

• 제품 유형: 동력 해상 소방 호스 릴 윈치 → 대구경 유연 호스의 제어된 저장, 방출 및 회수.

• 참조 호스 크기: 최대 254mm 흡입/토출 호스 → 실제 외경, 최소 굽힘 반경, 커플링 치수 및 호스 인증서를 확인해야 합니다.

• 호스 저장 범위: 40~250m → 최종 용량은 호스 외경, 드럼 코어 직경, 플랜지 직경, 사용 가능한 폭, 레이어 수 및 커플링 배열에 따라 달라집니다.

• 참조 라인 풀: 50kN → 정확한 기준(첫 번째 레이어/외부 레이어, 연속/간헐적, 건조 또는 잠긴 호스)은 최종 등급 전에 확인해야 합니다.

• 참조 릴 속도: 8~30m/min → 속도가 증가함에 따라 풀이 감소합니다. 50kN 및 30m/min은 검증된 풀-속도 곡선 없이 동시 연속 작동 지점으로 제시해서는 안 됩니다.

• 구동 참조: 7.5kW, 415V / 50Hz 전기 모터 및 브레이크 → 최종 모터 및 기어박스 크기는 확인된 작동 지점 및 기계적 효율성을 따라야 합니다.

• 제어: 로컬 + 원격 제어, 무선 원격 옵션 → 비상 정지, 브레이크 로직, 방향 제어 및 안전 장치 요구 사항은 프로젝트에서 정의해야 합니다.

• 해상 전기 보호: IP56 참조 → 위험 구역 사용 시 해당되는 경우 별도의 Ex / IECEx / ATEX 또는 클래스 승인 전기 사양이 필요합니다.

호스 취급 및 드럼 설계 기준

• 드럼 코어 직경은 반복적인 권선 주기 동안 납작해짐, 꺾임, 카커스 피로 및 국부적 손상을 줄이기 위해 호스 제조업체의 최소 굽힘 반경을 존중해야 합니다.

• 254mm 호스는 큰 커플링과 공칭 보어보다 훨씬 큰 실제 외경을 가질 수 있습니다. 따라서 커플링 외경과 최소 직선 길이는 드럼 플랜지와 첫 번째 감김에 대해 확인해야 합니다.

• 저장 계산은 실제 호스 외경과 사용 가능한 드럼 폭을 기준으로 해야 합니다. 카탈로그 길이만으로는 250m 용량을 확인하기에 충분하지 않습니다.

• 호스가 물에서 회수되는 경우, 구동 장치와 브레이크는 매달린 호스 무게, 호스에 남아 있는 물, 유체 역학적 항력 및 변화하는 유효 드럼 반경에 대해 확인해야 합니다.

• 호스가 방출되거나 감길 때 물을 이송하도록 의도된 경우, 적절한 회전식 유체 스위블/내부 흐름 경로가 필요합니다. 스위블 사양이 제공되지 않았으며 이 기능은 별도로 확인해야 합니다.

• 이중 드럼 구성의 경우, 드럼이 독립적으로 또는 함께 작동하는지, 그리고 각 드럼에 자체 클러치, 브레이크, 구동 장치 또는 호스 연결이 필요한지 확인하십시오.

구동, 풀 및 속도 엔지니어링

제공된 50kN 풀, 8~30m/min 속도 및 7.5kW 모터는 실제 작동 곡선이 확인될 때까지 별도의 카탈로그 참조로 취급해야 합니다. 드럼에서의 기계적 동력은 라인 풀과 라인 속도의 곱이므로 7.5kW 모터로 최대 속도에서 높은 풀을 유지할 수 없습니다.

• 50kN 및 8m/min에서 이론적인 드럼 동력은 기어박스, 베어링 및 구동 손실 전에 약 6.7kW입니다.

• 50kN 및 30m/min에서 이론적인 드럼 동력은 손실 전에 약 25kW입니다.

• 따라서 7.5kW 참조 모터는 저속 끝 근처에서 50kN 풀만 지원할 수 있거나 50kN 값은 연속 정격 풀이 아닌 간헐적/최대/브레이크 관련 부하를 나타낼 수 있습니다.

• 최종 견적에는 정격 풀, 해당 속도, 드럼 레이어, 듀티 사이클, 모터 정격, 기어박스 비율 및 브레이크 홀딩 토크가 일치하는 값 세트로 명시되어야 합니다.

주요 기술 매개변수

브레이크, 제어 및 작동 안전

• 브레이크는 정의된 정적 하중 하에서 모터 토크에 의존하지 않고 릴과 호스를 고정해야 합니다. 필요한 홀딩 토크는 최대 유효 드럼 반경과 프로젝트 하중 사례에 따라 달라집니다.

• 로컬 제어는 작업자에게 가능한 경우 드럼과 호스 리드에 대한 직접적인 시야를 제공해야 합니다. 원격 제어는 안전한 로컬 작동/비상 정지 배열의 필요성을 제거해서는 안 됩니다.

• 방향 제어, 비상 정지, 브레이크 해제, 과부하 보호 및 모터 보호는 승인된 제어 로직에 통합되어야 합니다.

• 무선 원격 제어는 선택적 작동 인터페이스로 취급해야 합니다. 무선 승인, 안전 장치 동작, 신호 손실 응답 및 위험 구역 적합성은 프로젝트별입니다.

• 가드는 호스 검사 및 유지 보수를 허용하면서 회전하는 드럼, 커플링, 샤프트, 기어 및 끼임점 영역에 대한 접근을 방지해야 합니다.

해상 전기 및 위험 구역 고려 사항

IP56은 먼지와 물의 침투에 대한 인클로저 보호를 나타내지만, 모터, 브레이크, 제어 상자 또는 무선 장비를 위험 구역에 적합하게 만드는 것은 아닙니다. 릴이 분류된 해상 위치에 설치되는 경우, 전기 장비는 필요한 가스 그룹, 온도 등급, 장비 보호 수준/구역 및 해당 IEC 60079 / IECEx, ATEX, 클래스 또는 플래그 요구 사항에 대해 선택해야 합니다.

• 설치 구역 확인: 안전 구역, 구역 1, 구역 2 또는 기타 프로젝트 분류.

• 모터, 브레이크, 리미트 스위치, 정션 박스, 제어 스테이션, 무선 장비 및 모든 센서에 대한 필요한 Ex 마킹 확인.

• 해상 전원 공급 장치, 모터 시동 방법, 케이블 사양, 접지/본딩, 난방 및 저온 요구 사항 확인.

• IEC 61892 및 IEC 60079 시리즈는 프로젝트에서 지정한 경우 해상 장치의 전기 설치에 관련될 수 있습니다.

구조

강철 릴 드럼 | 드럼 샤프트 및 베어링 | 기어 감속기 / 구동 트레인 | 브레이크가 달린 전기 모터 | 베이스 프레임 및 데크 기초 인터페이스 | 로컬 제어 스테이션 | 원격 제어 인터페이스 | 보호 가드 | 선택적 호스 가이드 / 레벨 와인드 | 선택적 회전식 유체 스위블 | 단일 또는 이중 드럼 배열

엔지니어링 및 품질 장점

• 릴은 저장 용량뿐만 아니라 호스 보호를 중심으로 설계되었습니다. 드럼 코어 직경, 플랜지 높이, 호스 리드 및 커플링 간격은 공칭 보어뿐만 아니라 실제 호스에 대해 확인됩니다.

• 풀, 속도, 모터 동력 및 브레이크 토크는 독립적인 카탈로그 값이 아닌 일치하는 구동 시스템 계산으로 취급됩니다.

• 단일 및 이중 드럼 레이아웃은 선박 데크 공간, 호스 배치 방향, 유지 보수 접근성 및 필요한 독립 드럼 작동을 중심으로 구성할 수 있습니다.

• 해상 설치의 경우, 전기 인클로저 보호, 위험 구역 인증, 부식 시스템 및 제어 철학은 일반적인 IP 등급에서 가정하는 대신 프로젝트별 요구 사항으로 분리됩니다.

• 구조 계산, 샤프트/베어링 점검, 드럼 응력 검토, 기초 하중 계산 및 FAT는 승인된 프로젝트 및 클래스 범위에서 요구하는 경우 준비할 수 있습니다.

선택 및 문의 가이드

1단계:호스 데이터 제공: 공칭 보어, 실제 외경, 최소 굽힘 반경, 미터당 건조 질량, 물 채워진 질량, 커플링 외경/길이, 호스 구조 및 필요한 난연성/호스 인증서.

2단계:작동 듀티 확인: 저장 전용, 동력 방출/회수, 건조 또는 물 채워진 호스, 해상 회수 깊이, 필요한 풀, 필요한 속도 및 듀티 사이클.

3단계:릴 구성 확인: 단일 또는 이중 드럼, 드럼당 호스 길이, 드럼 방향, 호스 리드 방향, 레벨 와인드/가이드 요구 사항 및 회전식 유체 스위블이 필요한지 여부.

4단계:구동 및 제어 확인: 전원 공급 장치, 모터 정격, 브레이크 유형, 로컬/원격/무선 제어, 비상 정지 및 필요한 자동화/리미트 스위치.

5단계:해상 설치 확인: 데크 GA, 기초 영역, 안전/위험 구역 분류, 주변 온도, 부식 환경, 재료 및 코팅 사양.

6단계:검사 및 상업 범위 확인: 클래스 협회, 설계 승인/증인 요구 사항, FAT, 재료 인증서, 수량, 목적지, 포장 및 필요한 배송 시간.

사용자 정의 속성

제품 유형: 해상 소방 호스 릴 윈치 → 대구경 호스 저장, 배치 및 회수를 위한 동력 릴.

참조 호스: 254mm 흡입/토출 호스 → 호스 외경, 굽힘 반경, 커플링 및 인증서를 확인해야 합니다.

저장 용량: 40~250m → 각 프로젝트에 대해 실제 호스 및 드럼 형상에서 계산됩니다.

참조 풀: 50kN → 등급 기준 및 해당 속도를 확인해야 합니다. SWL로 설명되지 않습니다.

속도 범위: 8~30m/min → 최종 작동 속도는 부하 및 구동 장치 크기에 따라 달라집니다.

구동: 전기, 7.5kW 참조 → 최종 모터/기어박스는 풀-속도 듀티에 따라 확인해야 합니다.

제어: 로컬/원격/선택적 무선 → 프로젝트별 비상 정지 및 안전 장치 로직이 필요합니다.

전기 보호: IP56 참조 → 위험 구역에 설치되는 경우 별도의 Ex 인증이 필요합니다.

코팅: Sa 2½ + 3중 에폭시 참조 → 최종 페인트 시스템 및 DFT는 프로젝트 사양을 따릅니다.

클래스/검사: 프로젝트 요구 사항에 따라 사용 가능 → 승인 기관, 도면 검토 및 증인 범위는 견적 전에 확인해야 합니다.

작동 방식

작업자가 방출/회수 명령 → 브레이크가 제어 로직에 따라 해제됨 → 전기 모터와 기어박스가 릴 회전 → 선택한 속도로 호스 방출 또는 감김 → 명령 시 브레이크가 멈추고 드럼 고정 → 윈치를 인력 또는 화물 리프팅 장치로 사용하지 않고 호스가 릴에 저장됨

응용 분야

해상 지원 선박 | 해상 플랫폼 및 서비스 모듈 | 비상 소방 수송 시스템 | 대구경 흡입/토출 호스 취급 | 해양 대응 선박 | 특수 데크 호스 취급 | 프로젝트별 케이블/호스 릴 구성 (별도 엔지니어링 시)

테스트 및 인증

검사 및 테스트는 승인된 프로젝트 사양에 의해 정의되어야 합니다. 일반적인 범위에는 치수 검사, 무부하 기능 테스트, 방향/속도 테스트, 브레이크 테스트, 제어 및 비상 정지 테스트, 전기 절연/보호 점검, 필요한 경우 합의된 풀에서의 하중 테스트가 포함될 수 있습니다. 클래스 프로젝트의 경우, 설계 승인 및 증인 범위는 선택한 분류 협회 및 계약에 따라 달라집니다.

254mm 호스는 호스 제조업체 및 프로젝트 요구 사항에 따라 자체 적용 가능한 호스 재료/난연성/압력 인증을 받아야 합니다. 이 호스 인증은 윈치의 구조, 전기 및 클래스 문서와 별개입니다.

프로젝트 요구 사항, 검사 범위, 재료 추적성 및 클래스 협회 승인 절차에 따라 인증서를 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

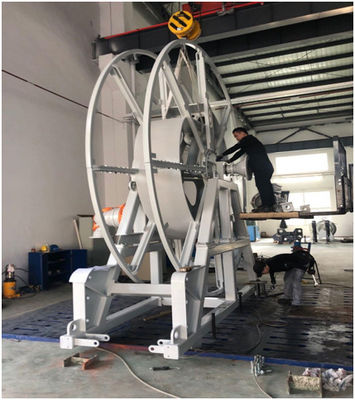

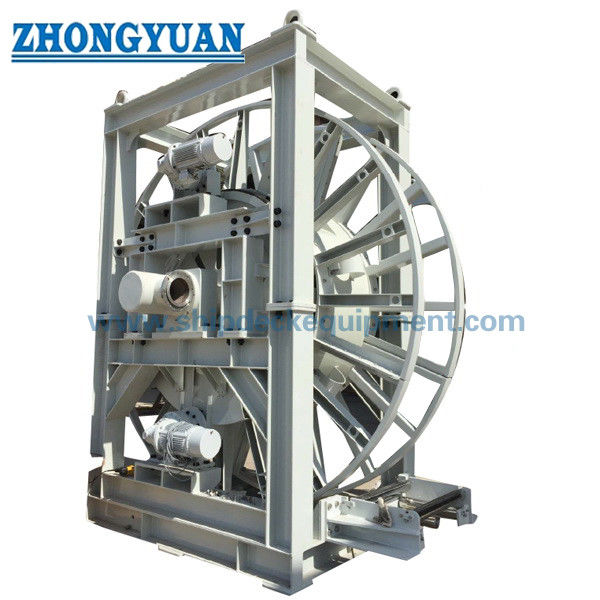

도면 및 사진

자주 묻는 질문

Q1: 이것은 SOLAS에서 요구하는 일반 선박 소방 호스 릴과 같은 것인가요?

A1: 아닙니다. 제공된 구성은 40~250m 저장 용량의 254mm 대구경 흡입/토출 호스를 위한 것입니다. 일반적인 SOLAS 소방 호스는 훨씬 짧은 휴대용 수압 호스입니다. 따라서 이 대구경 호스에 대한 적용 가능한 소방 시스템 요구 사항은 선박 또는 해상 프로젝트 사양에서 확인해야 합니다.

Q2: 7.5kW 모터로 50kN 풀과 30m/min 속도를 동시에 사용할 수 있나요?

A2: 기본 기계적 동력을 기준으로 연속 작동 지점으로는 사용할 수 없습니다. 이론적인 드럼 동력은 손실 전에 약 25kW입니다. 따라서 최종 윈치는 확인된 풀-속도 곡선, 기어박스 비율, 듀티 사이클, 모터 동력 및 브레이크 토크로 견적해야 합니다.

Q3: 견적 전에 가장 중요한 정보는 무엇인가요?

A3: 실제 호스 데이터 시트, 호스 길이, 외경 및 굽힘 반경, 건조/채워진 무게, 커플링 크기, 필요한 풀 및 속도, 단일/이중 드럼 배열, 설치 구역, 전원 공급 장치, 제어 방법, 클래스/FAT 요구 사항, 데크 도면, 목적지 및 배송 시간을 제공하십시오.
