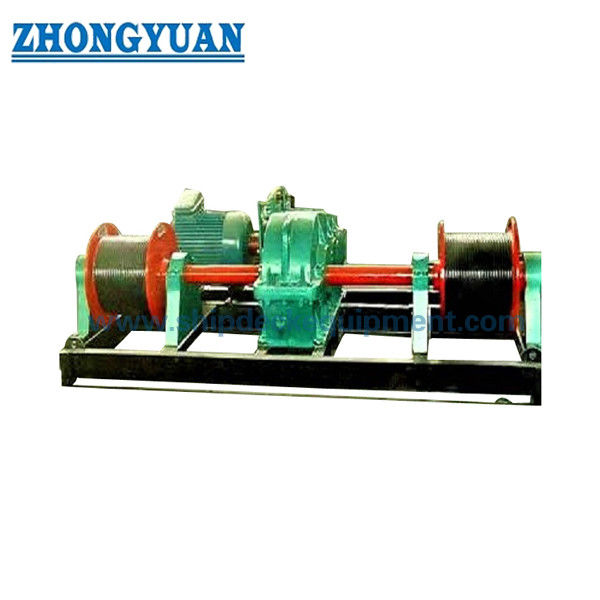

26–32mm 이중 드럼 전기 강선 릴 | CB 3048형 선박 갑판 장비용

제품 개요

CB 3048-1983 Type As 전기 강선 릴은 강선을 감거나 풀고 보관하기 위한 이중 드럼 선박용 보관 릴입니다. 이 표준은 견인 또는 워핑 윈치가 아닌 전기 강선 릴로 이 장비를 다루고 있으며, 명시된 범위는 견인 및 워핑 서비스를 명시적으로 제외합니다. Type As는 이중 드럼 구성으로, As26은 최대 26mm 강선용, As32는 최대 32mm 강선용입니다.

두 모델 모두 동일한 표준 참조 2단 모터 전력 및 속도 데이터를 사용하며, 드럼 로프 속도, 전체 크기 및 릴 무게는 모델 크기에 따라 증가합니다. 따라서 신규 건조 또는 교체 프로젝트의 경우 로프 직경 및 보관 길이뿐만 아니라 선박 전원 공급 장치, 현재 모터 사양, 갑판 발자국, 구동 측 접근성, 코팅 시스템 및 필요한 제조사 또는 분류 문서도 확인해야 합니다. 1983년 표준에 표시된 모터 모델은 레거시 참조이며 프로젝트 확인 없이는 현재 공급 모터로 가정해서는 안 됩니다.

빠른 사양

• 표준 및 유형: CB 3048-1983 Type As → 이중 드럼 전기 강선 릴; 이 표준은 현재 중국 국가 공공 서비스 표준 플랫폼에서 유효한 것으로 나열되어 있습니다.
• 모델: As26 / As32 → 최대 강선 직경 26mm 또는 32mm로 선택.
• 로프 보관: As26의 경우 220m, As32의 경우 210m → 각 모델과 관련된 표준 보관 길이를 확인합니다.
• 표준 모터 참조: 4.3 / 1.7 kW, 1350 / 410 r/min, 속도비 44 → 표준 테이블의 2단 구동 데이터; 현재 모터 제조사, 전압, 주파수, 인클로저 및 클래스 요구 사항을 확인해야 합니다.
• 드럼 로프 속도: As26 56 / 17 m/min; As32 60 / 18 m/min → 두 모터 속도에 해당하는 고/저 권취 속도.
• 전체 크기 및 무게: As26의 경우 2345 × 1360 × 1175 mm / 773 kg; As32의 경우 2525 × 1450 × 1330 mm / 820 kg → 갑판 배치, 취급 및 설치 계획을 위한 주요 입력.
• 서비스 제한: 강선 보관, 감기 및 풀기만 가능 → 견인 윈치, 계류 윈치 또는 워핑 장치용이 아님.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 최대 강선 직경 및 필요한 보관 길이에 따라 CB 3048-1983 Type As 및 모델 As26 또는 As32를 확인합니다.

2단계: 선박 전기 공급 장치 및 현재 모터 요구 사항(전압, 주파수, 위상, 선박용, 인클로저/IP 등급 및 클래스별 전기 요구 사항 포함)을 확인합니다.

3단계: 갑판 설치 공간, 기초/고정 장치, 두 드럼, 기어 박스, 클러치 및 브레이크 주변의 접근성, 그리고 선박 도면에서 필요한 구동 측 방향을 확인합니다.

4단계: 재료 등급 및 코팅 시스템을 확인합니다. 일반 강철 및 스테인리스강 공급 옵션에 대해 논의할 수 있지만, 최종 재료 및 표면 처리는 승인된 프로젝트 도면 및 부식 사양을 따라야 합니다.

5단계: 로컬 작동, 전진/후진 제어, 비상 정지 및 수동 백업 장치가 필요한지 여부를 포함하여 프로젝트에 필요한 제어 및 안전 기능을 확인합니다.

6단계: 가능한 경우 수량, 선박 유형, 인증서/검사 요구 사항, 배송 목적지, 필요한 배송 시간 및 기존 기초 또는 교체 도면을 제공합니다.

구조

이중 드럼 어셈블리 | 공통 베이스 | 전기 모터 | 감속 기어 박스 | 클러치 작동 장치 | 브레이크 장치 | 지지대/베어링 | 전기 제어 인터페이스

구동, 제어 및 엔지니어링 장점

• Type As 구성은 하나의 공통 릴 구조에 두 개의 로프 보관 드럼을 배치하여, 단일 드럼 Type A 구성 대신 두 개의 강선이 보관되는 것을 요구하는 선박 도면에 대해 전용 이중 드럼 옵션을 제공합니다.
• 표준 참조 구동 장치는 2단 모터를 사용하여 더 빠른 권취를 위한 더 높은 로프 속도와 더 제어된 취급을 위한 더 낮은 로프 속도를 제공합니다. 나열된 Type As 모델의 게시된 속도비는 44입니다.
• 표준 구성은 감속 기어 박스, 클러치 작동 장치 및 브레이크 장치를 식별합니다. 이러한 구성 요소는 로프 보관 작업 중 릴의 구동 전달, 연결/분리 및 제어된 정지를 지원합니다.
• 이 릴은 하중을 당기는 윈치가 아닙니다. 장비를 의도된 보관 및 풀기 기능 내에서 유지하면 드럼, 기어 박스 및 기초를 표준 범위를 벗어나는 견인 또는 워핑 하중에 잘못 사용하는 것을 방지할 수 있습니다.
• 표준화된 치수 및 무게는 기존 CB 3048 설치에 대한 교체 확인을 단순화합니다. 그러나 현재 모터, 전기 제어판, 가드, 케이블 진입구, 기초 세부 사항 및 클래스 검사 범위는 생산 전에 프로젝트 도면에서 확정되어야 합니다.
• 유지 보수 접근을 위해 설치 레이아웃은 기어 박스, 클러치, 브레이크, 베어링 및 두 드럼 주변에 충분한 작업 공간을 남겨 두어야 합니다. 강선 상태, 윤활 및 균일한 권취는 로프 제조업체의 권장 사항에 따라 유지되어야 합니다.

사용자 정의 속성

• 표준: CB 3048-1983 → 선박 사양 또는 교체 도면이 중국 전기 강선 릴 표준을 요구할 때 사용
• 유형: As 이중 드럼 → 단일 드럼 Type A 구성과 구별
• 모델: As26 / As32 → 각각 26mm 및 32mm의 최대 강선 직경에 해당
• 보관 길이: 220m / 210m → 각각 As26 / As32의 표준 보관 길이
• 구동 참조: 4.3 / 1.7 kW, 1350 / 410 r/min → 레거시 표준 모터 성능 데이터; 현재 모터 세부 정보는 프로젝트 확인 필요
• 표면 처리: Sa 2½ 블라스팅 + 에폭시 코팅 (프로젝트 참조) → 최종 코팅 두께 및 건조 필름 두께는 선박 도장 사양을 따라야 합니다.
• 인증 요구 사항: 주문 범위에 따라 사용 가능 → 제조사 문서, 재료 추적성 및 클래스 검사는 견적 전에 확인해야 합니다.

작동 방식

전기 모터 시작 → 감속 기어 박스가 토크 전달 → 클러치/구동 장치가 이중 드럼 릴 연결 → 선택한 속도로 강선 감기 또는 풀기 → 브레이크가 정지 및 고정 제어 → 사용하지 않을 때는 로프가 드럼에 보관됨

응용 분야

선박 갑판 강선 보관 | 화물선 | 작업선 및 서비스 선박 | 신규 건조 갑판 장비 | 기존 CB 3048 Type As 릴 교체 | 이중 드럼 전기 보관 릴이 필요한 프로젝트

인증 및 장점

제조사 문서 및 클래스 관련 검사 또는 인증은 프로젝트 요구 사항, 주문 범위, 재료 추적성 및 선택한 분류 기관에 따라 준비될 수 있습니다. 견적에 명시되지 않는 한 인증은 자동으로 포함되는 것으로 간주되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

도면 및 사진

자주 묻는 질문

Q1: CB 3048 Type As 릴을 견인 또는 계류 윈치로 사용할 수 있습니까?

A1: 아니요. CB 3048-1983은 릴이 강선을 감거나 풀고 보관하기 위한 것이며 견인 또는 워핑에는 사용할 수 없다고 명시하고 있습니다. 프로젝트에 라인 풀 또는 견인 작업이 필요한 경우 대신 전용 윈치 또는 견인 시스템을 선택해야 합니다.

Q2: Type As와 Type A의 실질적인 차이점은 무엇입니까?

A2: Type As는 이중 드럼 구성이고, Type A는 단일 드럼 구성입니다. 동일한 26mm 또는 32mm 로프 클래스의 경우 Type As는 전체 설치 길이가 더 길고 장비 무게가 더 높으므로 기초 공간과 접근성을 별도로 확인해야 합니다.

Q3: 오래된 CB 3048 Type As 릴을 교체할 때 무엇을 확인해야 합니까?

A3: 정확한 모델, 로프 직경 및 길이, 기존 기초 치수, 구동 측 방향, 선박 전압 및 주파수, 현재 모터/제어 사양, 코팅 시스템 및 인증 범위를 확인하십시오. 원래 표준 모터 모델은 레거시 참조이며 최신 교체 모터와 일치한다고 가정해서는 안 됩니다.
