39–48mm 전기 강선 로프 릴 | CB3048-B 단일 드럼 해양 로프 보관 (선박 갑판 장비용)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
| 문서: | Motor Rope Reel Electric Mo...83.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 로프 직경: | 39~48mm | 로프 길이: | 210~220m |
|---|---|---|---|
| 드럼 속도: | 17~60m/분 | 드라이브 유형: | 전기 같은 |
| 재료: | 스테인레스 스틸과 연강 | 모터 파워: | 4.3~6kW |
| 모터 속도: | 1350/410rpm | 제어 유형: | 푸시 버튼 |
| 백업 작업: | 수동 | 표면 처리: | 샌드블라스팅, 에폭시 코팅 |
| 인증: | CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS | ||
| 강조하다: | cb3048 유형 b 해양 릴,48.5mm 해양 릴 |
||
제품 설명

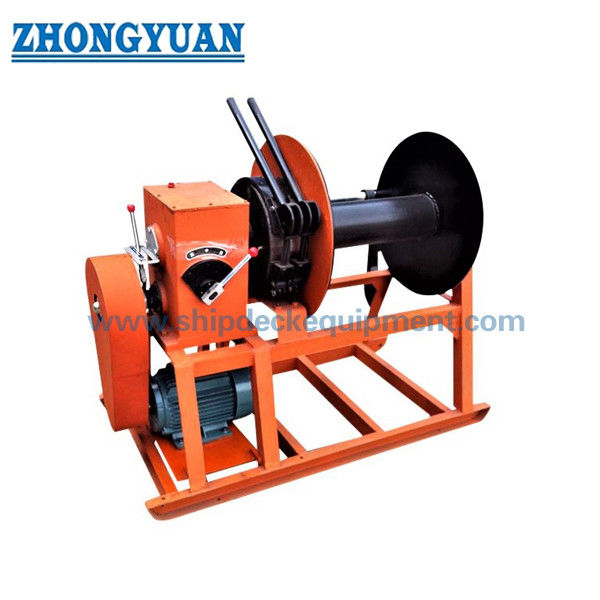

39–48mm 전기 강선 릴 | CB3048-B 단일 드럼 해양 로프 보관용 선박 갑판 장비
제품 개요
전기 강선 릴은 선박 갑판에서 강선 로프를 보관, 권취 및 취급하기 위해 설계된 해양 갑판 장비의 한 종류입니다.
CB3048 타입 B 단일 드럼 릴은 전기 모터와 기어박스가 결합되어 안정적인 작동, 정밀한 제어 및 신뢰할 수 있는 성능을 제공합니다.
정방향 및 역방향 회전, 비상 정지, 웜 기어 감속기를 통한 수동 백업 작동을 지원합니다.
해양, 해상 및 항만 작업에서 중부하 로프 보관에 널리 사용됩니다.
빠른 사양
• 로프 직경: 39–48mm
• 로프 종류: 강선 로프
• 로프 보관 길이: 210–220m
• 드럼 종류: 단일 드럼
• 구동 방식: 전기 모터 + 기어박스
• 모터 속도: 1350 / 410 rpm
• 드럼 속도: 17–60 m/min
• 제어: 푸시 버튼 + 비상 정지
• 백업 작동: 수동 (웜 기어)
• 재질: 탄소강 / 스테인리스강
• 표면 처리: 에폭시 코팅
주요 기술 매개변수
| 유형 모드 |
강선 최대 직경 (mm) |
강선 길이 (m) |
모터 출력 (kw) |
모터 RPM 속도 (min¯1) |
드럼 로프 속도 m/min 1350 Min¯1 |
드럼 로프 속도 m/min 410 Min¯1 |
외부 치수 LxBxH (mm) |
무게 (kg) |
| B39 | 39 | 210 | 4.3/1.7 | 1350/410 | 56 | 17 | 1800x1360x1075 | 700 |
| B48 | 48 | 210 | 60 | 18 | 2060x1410x1270 | 824 |
| 유형 모드 |
최대 강선 로프 직경 |
D | D1 | B | B1 | L | L1 | H | H1 | 무게 kg |
| B39 | 39 | 450 | 870 | 1120 | 1360 | 994 | 1800 | 750 | 1075 | 700 |
| B48 | 48 | 550 | 970 | 1120 | 1410 | 1250 | 2060 | 800 | 1270 | 824 |
로프 릴 선택 가이드
1단계 – 로프 직경 선택: 39mm (B39) / 48mm (B48)
2단계 – 로프 길이 확인: 210–220m 또는 맞춤 제작
3단계 – 속도 선택: 17–20m/min 표준, 더 높은 속도 옵션 가능
4단계 – 구동 및 제어: 전기 모터 + 수동 백업
구조 및 구성 요소
전기 모터 | 기어박스 변속기 | 단일 드럼 릴 | 샤프트 및 베어링 시스템 | 제어판 | 베이스 프레임
사용자 정의 속성
로프 직경: 39–48mm
로프 길이: 210–220m
드럼 속도: 17–60m/min
구동 방식: 전기
제어 방식: 푸시 버튼
재질: 탄소강 / 스테인리스강
맞춤 구성 및 문의 가이드
로프 직경, 길이, 속도, 구동 방식, 제어 방식 및 설치 요구 사항을 제공하십시오.
모델 선택, 도면 및 견적을 제공해 드리겠습니다.
작동 방식
모터가 기어박스를 통해 드럼을 구동하여 로프를 감거나 풀도록 합니다. 수동 백업은 정전 시 작동을 보장합니다.
응용 분야
선박 갑판 | 해상 선박 | 항만 작업 | 해양 엔지니어링 | 중부하 로프 보관
인증 및 장점
인증: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
장점: 안정적인 작동 | 중부하 설계 | 신뢰할 수 있는 성능 | 수동 백업 | 쉬운 유지 보수
도면 및 사진
• 일반 배치 도면
• 드럼 구조 도면
• 설치 레이아웃
주문 정보
최소 주문 수량: 1 단위
배송 시간: 프로젝트 기반
결제: T/T, L/C
맞춤 제작: 가능
자주 묻는 질문
Q1: 릴과 윈치의 차이점은 무엇입니까? A: 릴은 보관용이고, 윈치는 당기는 용도입니다.
Q2: 백업 작동은 어떻게 되나요? A: 수동 작동이 가능합니다.
