10/16 kN ISO 7364 전기 숙박 사다리 윈치 | 수동 백업 기능이 있는 단일 드럼
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 7364 : 2016 | 유형:: | 전기 싱글 드럼 |
|---|---|---|---|
| 공장 테스트 :: | 부하, 드럼로드 테스트, 1,5 보유 하중 미만의 정적 테스트없이 실행 테스트; | 작업 부하:: | 10KN, 16KN; |
| 속도 (m/min):: | 8-12m/분 | 와이어로프: | 다이아. 13(mm); |
| 재료:: | 온화한 스틸, | 제어:: | 지역적이 또는 리모콘 |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA 등 | ||
| 강조하다: | 10kn 숙박 사다리 윈치,숙박 사다리 윈치 iso7364,전기 모터 구동 숙박 사다리 윈치 |
||
제품 설명
10/16 kN ISO 7364 승강기 사다리 윈치 | 단일 드럼 수동 백업 포함
제품 개요
10kN 및 16kN 전동 승강기 사다리 윈치는 선박 갑판에서 승강기 사다리를 올리고, 내리고, 고정하고, 보관하는 데 사용되는 전용 장비입니다. 이 윈치는 정상 작동 시 전동 모터를 사용하며, 전기 공급이 없을 경우 비상 작동을 위한 수동 구동 장치를 포함합니다. 단일 드럼은 와이어 로프를 감으며, 감속 기어 및 고정 장치는 사다리 움직임을 제어하고 구동이 멈췄을 때 드럼을 안전하게 고정합니다.
이 제품은 ISO 7364:2016의 승강기 사다리 윈치 요구 사항에 따라 설계 및 테스트되었습니다. 중국 프로젝트의 경우, 현재 이에 상응하는 국가 표준은 GB/T 1392-2021이며, 이는 ISO 7364:2016을 동일하게 채택한 것입니다. 더 이상 사용되지 않는 GB/T 1392-1985 및 잘못된 “ISO 7363” 참조는 현재 제품 페이지에 사용해서는 안 됩니다. 이 윈치는 승강기 사다리 자체를 취급하기 위한 것이며, 기계식 파일럿 호이스트가 아니므로 파일럿 사다리를 올리는 윈치로 설명해서는 안 됩니다.
주요 사양
- 표준: ISO 7364:2016 → 승강기 사다리 윈치의 설계 및 테스트에 대한 현재 발행된 국제 표준; GB/T 1392-2021은 현재 동일하게 채택된 중국 표준입니다.
- 공칭 크기 / 드럼 하중: 10 kN 또는 16 kN → 공칭 크기는 ISO에서 정의한 드럼 하중이며, 일반적인 SWL이 아닙니다.
- 고정 하중: 30 kN 또는 48 kN → ISO 7364는 고정 하중을 드럼 하중의 최소 3배로 정의합니다.
- 구동: 수동 백업이 있는 전동 모터 → 전동 윈치는 전원이 없을 때 수동으로 올리고 내릴 수 있어야 합니다.
- 인상 속도: 10 kN의 경우 8.09 / 10 m/min; 16 kN의 경우 9.85 / 11.64 m/min → 소스 값은 50 / 60 Hz 작동 지점에 해당하는 것으로 보이며, 모터 및 기어박스 데이터와 대조하여 확인해야 합니다.
- 드럼 배열: 단일 드럼, 공급된 모델 데이터에는 3개의 와인딩 레이어 → 10 kN의 경우 37m, 16 kN의 경우 50m의 드럼 용량.
- 안전 기능: 자동 고정 장치, 로컬 비상 정지, 전원 손실 시 고정, 크랭크 핸들 보호 → 이는 ISO 7364의 핵심 설계 요구 사항입니다.
- 제어: 프로젝트별 로컬 및/또는 원격 작동 → ISO 7364는 로컬 비상 정지를 요구합니다. 원격 제어는 추가적인 프로젝트 옵션이며 로컬 비상 정지 기능을 대체하지 않습니다.
윈치의 기능
배치 시, 작업자는 보관 장치를 해제하고 제어된 드럼 회전을 통해 승강기 사다리를 내립니다. 회수 시, 전동 구동 장치가 사다리를 필요한 보관 위치로 올립니다. 구동이 멈추거나 전기 공급이 끊기면, 고정 장치는 의도하지 않은 드럼 회전을 방지해야 합니다. 수동 구동은 전기 모터에 의존하지 않고 승강기 사다리를 올리거나 내릴 수 있는 비상 방법을 제공합니다.
승강기 사다리가 승인된 파일럿 이송 조합 장치의 일부로 사용되는 경우, 이 윈치는 승강기 사다리 구성 요소만 취급합니다. 파일럿 사다리는 별도의 항목으로 유지됩니다. SOLAS 파일럿 이송 요구 사항에 따라 기계식 파일럿 호이스트는 금지됩니다. 2028년 1월 1일부터 개정된 IMO 파일럿 이송 성능 표준은 또한 인원 이송 중 승강기 사다리 인상 및 하강 메커니즘의 우발적인 작동에 대한 보호를 요구합니다.
ISO 7364 하중 정의 및 로프 선택
- 드럼 하중: 단일 레이어로 로프가 감겨 있을 때 공칭 속도로 빈 승강기 사다리를 올리거나 사다리를 보관 위치에 놓을 때 드럼 출구에서의 최대 로프 장력.
- 고정 하중: 단일 레이어에서 드럼 출구에서의 최대 정적 로프 장력; ISO 7364는 이를 드럼 하중의 최소 3배로 요구합니다.
- 고정 장치 용량: 드럼 고정 장치는 고정 하중의 1.5배를 고정하고 구동이 꺼지거나 전원이 차단될 때 자동으로 작동해야 합니다.
- 로프 설계 기준: ISO 7364는 드럼 설계를 ISO 2408에 따라 인장 등급 1,770 N/mm²의 섬유 코어가 있는 6 × 37 아연 도금 강선 로프를 기반으로 합니다. 승인된 설계 및 로프 강도 요구 사항을 충족하는 경우 서비스 중에 다른 유형의 로프를 사용할 수 있습니다.
- 실제 선택된 로프 직경: ISO 7364 표 1은 10 kN 단일 드럼 윈치의 경우 13mm, 16 kN 단일 드럼 윈치의 경우 14mm를 제공합니다. 15mm는 국가 표준 사양에 포함된 값으로 괄호 안에 표시됩니다.
- 로프 강도 요구 사항: 실제 선택된 강선 로프의 파단 하중은 승강기 사다리 윈치의 실제 고정 하중의 최소 5배여야 합니다. 국가 당국은 더 높은 계수를 요구할 수 있습니다.
- 드럼 형상 및 용량: 드럼 직경은 해당 표 1 로프 직경의 14배 이상이어야 합니다. 플랜지는 가장 바깥쪽 레이어보다 최소 1.5 로프 직경 이상 돌출되어야 합니다. 유효 작업 로프 길이는 3 레이어 이하로 감기고 전체 로프는 5 레이어 이하로 감깁니다.
주요 기술 매개변수
|
매개변수 |
10 kN 모델 |
16 kN 모델 |
|---|---|---|
| 공칭 크기 / 드럼 하중 | 10 kN | 16 kN |
| 고정 하중 | 30 kN | 48 kN |
| 인상 속도 | 8.09 / 10 m/min | 9.85 / 11.64 m/min |
| 드럼 와인딩 레이어 | 3 | 3 |
| 와이어 용량 | 37 m | 50 m |
| ISO 표 1 – 실제 선택된 와이어 로프 직경. (단일 드럼) |
13 mm | 14 mm (15 mm*) |
| 전기 변속비 | 75.43 | 69.48 |
| 수동 변속비 | 30.73 | 30.73 |
| 전체 효율 | 0.83 | 0.858 |
| 전동 모터 유형 | YZ132L-6-H | YZ132L-6-H |
| 모터 정격 출력 | 2.2 / 2.5 kW | 3.7 / 4.0 kW |
| 모터 정격 속도 | 890 / 1100 rpm | 930 / 1130 rpm |
| 전압 / 주파수 | 380 V 50 Hz / 440 V 60 Hz | 380 V 50 Hz / 440 V 60 Hz |
| 소스 듀티 지속 시간 | 30 min** | 30 min** |
전기 구동, 고정 장치 및 수동 작동
- 전동 모터 및 기어박스 → 정상적인 전동 인상 및 하강을 제공합니다. 모터 등급은 드럼 하중, 속도, 변속비, 듀티, 선박 전압 및 주파수에 맞춰집니다.
- 자동 고정 장치 → 구동이 꺼지거나 선박 전원이 손실될 때 드럼을 유지해야 하며 요구되는 정적 고정 조건을 견뎌야 합니다.
- 수동 구동 → 전동 윈치에는 전기 없이도 승강기 사다리를 올리거나 내릴 수 있도록 요구됩니다.
- 크랭크 안전: 수동 구동 장치는 작업자를 회전하는 크랭크 핸들로부터 보호해야 합니다. 상세한 인터록 또는 분리 방법은 승인된 윈치 설계를 따라야 합니다.
- 로컬 비상 정지 → ISO 7364에서 요구하며, 사다리 이동 중 윈치를 즉시 그리고 안정적으로 정지시켜야 합니다.
- 원격 제어: 원격 작동은 프로젝트 옵션으로 제공될 수 있지만, ISO 7364는 명시적으로 로컬 비상 정지를 요구합니다. 원격 제어는 해당 로컬 안전 기능을 대체하지 않습니다.
드럼, 와이어 로프 및 사다리 인터페이스
- 드럼 용량을 고정하기 전에 승강기 사다리의 자체 중량, 서스펜션 로프 수, 리빙 배열, 풀리/도르래 직경, 사다리 이동 거리, 보관 위치 및 필요한 로프 길이를 확인하십시오.
- 단일 드럼 윈치의 경우, ISO 7364 표 1은 공칭 크기 10의 경우 실제 선택된 와이어 로프 직경을 13mm로, 공칭 크기 16의 경우 14mm로 제공합니다. 15mm는 국가 표준 값으로 괄호 안에 표시됩니다. 실제 로프 파단 하중은 실제 고정 하중의 최소 5배여야 합니다.
- 로프 플리트 각도와 드럼에서 도르래까지의 리드는 균일한 와인딩을 촉진하고 마찰, 교차 와인딩 또는 국부적인 로프 손상을 방지하도록 배열되어야 합니다.
- 로프 끝 고정, 유지된 회전 수, 드럼 플랜지 간격, 작업 로프 길이 및 와인딩 레이어는 승인된 윈치 설계를 따라야 합니다. ISO 7364는 유효 작업 길이를 3 레이어 이하로, 전체 로프를 5 레이어 이하로 제한합니다.
- 아연 도금 강선 로프, 도르래, 핀, 사다리 서스펜션 지점 및 구조 부착물은 개별 구성 요소가 아닌 완전한 승강기 사다리 시스템으로 검사해야 합니다.
공장 인수 및 선상 테스트
- 무부하 공장 테스트 → ISO 7364는 10분 연속 작동, 각 방향으로 5분 작동, 베어링 온도 확인을 요구합니다.
- 드럼 하중 공장 테스트 → 드럼 로프 용량의 최소 1/3이 풀린 상태에서 인상하는 것을 포함하여 드럼 하중 하에서 하강 및 인상 사이클을 작동시킵니다.
- 구동 과부하 확인 → 윈치 구동은 인상 시 2분 동안 드럼 하중의 1.5배를 고장 없이 견뎌야 합니다.
- 비상 정지 확인 → 사다리를 올리거나 내리는 동안 비상 정지를 작동시키고 즉각적이고 안정적인 정지를 확인합니다.
- 정적 고정 테스트 → 로프가 단일 레이어에 있을 때 고정 하중의 1.5배를 적용하고 고정 장치가 드럼 회전을 방지하는지 확인합니다. 단일 로프 윈치의 경우, ISO 표 1은 이 하중 테스트 절차에 대해 공칭 크기 10의 경우 18mm 테스트 로프, 공칭 크기 16의 경우 22mm 테스트 로프를 제공합니다.
- 선상 테스트 → 완전한 승강기 사다리 설치의 일부로 윈치를 테스트합니다. 여기에는 전체 높이 인상/하강 및 해당 사다리 표준에서 요구하는 정적 사다리 단위 하중이 포함됩니다.
- 검사 기록 → 공장 및 선상 테스트 결과, 로프 인증서, 전기 데이터 및 클래스 증인 기록은 합의된 검사 및 인증 범위에 따라 보관해야 합니다.
구조
전동 모터 | 감속 기어박스 | 단일 로프 드럼 | 드럼 샤프트 및 베어링 | 자동 고정/브레이크 장치 | 수동 비상 구동 | 로컬 비상 정지 | 제어 스위치/패널 | 베이스 프레임 | 와이어 로프 고정 및 가드 배열
선택 및 문의 가이드
1단계: 공칭 크기/드럼 하중(10kN 또는 16kN)을 확인하고 승강기 사다리 무게, 배열 도면, 서스펜션 로프 수량, 이동 거리 및 보관 위치를 제공하십시오.
2단계: ISO 7364 로프 배열을 확인하십시오. 10kN 단일 드럼 모델의 경우 13mm 실제 선택 로프 직경, 16kN 단일 드럼 모델의 경우 14mm(해당 국가 표준에서 요구하는 경우 15mm), 로프 구조, 인증된 파단 하중, 도르래 배열, 드럼 용량 및 단일 또는 이중 로프 사다리 배열을 함께 확인하십시오.
3단계: 전기 공급을 확인하십시오: 380V 50Hz, 440V 60Hz 또는 기타; 모터 듀티, 시동 방법, 인클로저 보호 등급, 절연 등급, 제어 전압 및 케이블 진입 방향.
4단계: 로컬/원격 제어 요구 사항, 비상 정지 위치, 리미트 스위치, 전원 손실 시 고정, 수동 구동 인터록 및 사다리 보관 또는 이동 제한 인터록을 확인하십시오.
5단계: 설치 데이터를 제공하십시오: 우측/좌측 배열, 데크 또는 기초 도면, 장착 구멍 패턴, 와이어 로프 리드, 유지보수 공간, 부식 방지 시스템 및 제거 접근성.
6단계: 선급 협회, 국적 요건, 공장 및 선상 테스트 증인, 인증서 범위, 수량, 배송지, 요구 배송 시간 및 승인된 승강기 사다리 GA(사용 가능한 경우)를 확인하십시오.
응용 분야
상선 | 벌크 캐리어 | 유조선 | 컨테이너선 | 일반 화물선 | 작업 및 서비스 선박 | 단일 비행 승강기 사다리 | 승인된 파일럿 이송 조합 배열에 사용되는 승강기 사다리 장치
인증 및 문서
선급 검사, 제작사 시험 증명서, 재료 증명서, 와이어 로프 증명서, 공장 인수 테스트 기록, 전기 부품 문서 및 선상 테스트 증인은 선박 등급, 국적 요건, 승인된 승강기 사다리 배열 및 주문 범위에 따라 준비될 수 있습니다. 인증서는 모든 윈치에 자동으로 포함되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서.

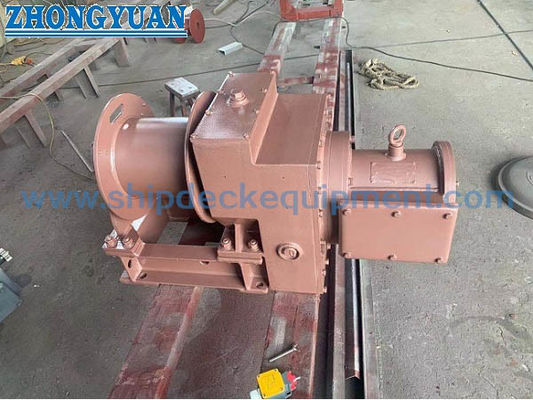

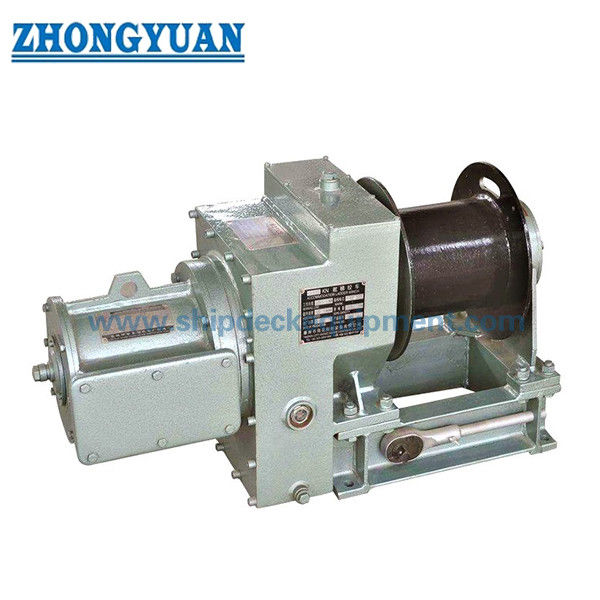

도면 및 사진
자주 묻는 질문
Q1: 드럼 하중과 고정 하중의 차이는 무엇입니까?
A1: 드럼 하중은 공칭 속도로 정상 인상 중 또는 사다리를 보관 위치에 놓을 때의 ISO 정의 최대 로프 장력입니다. 고정 하중은 드럼 출구에서의 최대 정적 로프 장력이며 드럼 하중의 최소 3배여야 합니다. 10kN 및 16kN 공칭 크기의 경우 해당 고정 하중은 각각 30kN 및 48kN입니다.
Q2: ISO 7364는 10kN 및 16kN 단일 드럼 윈치에 대해 어떤 와이어 로프 직경을 지정합니까?
A2: ISO 7364 표 1은 10kN 단일 드럼 윈치의 경우 13mm, 16kN 단일 드럼 윈치의 경우 14mm의 실제 선택 강선 로프 직경을 제공합니다. 15mm는 국가 표준 사양에 포함된 값으로 괄호 안에 표시됩니다. 표 1의 별도 18mm 및 22mm 값은 일반 서비스 로프 직경이 아닌 윈치 하중 테스트 절차용입니다. 모든 경우에 실제 선택된 로프는 실제 고정 하중에 대한 요구되는 파단 하중 안전 계수를 충족해야 합니다.
Q3: 이 윈치를 파일럿 사다리 호이스트로 사용할 수 있습니까?
A3: 아니요. ISO 7364는 승강기 사다리 윈치를 다룹니다. 승강기 사다리가 파일럿 이송 조합 배열의 일부를 구성하는 경우, 이 윈치는 승강기 사다리 구성 요소를 취급할 수 있지만, 파일럿 사다리 자체는 별도이며 SOLAS 파일럿 이송 요구 사항에 따라 기계식 파일럿 호이스트는 금지됩니다.
