10~20kN 공기식 승강장 린치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 7364 : 2016 | 유형:: | 공압식 단일 드럼 및 분할 드럼; |
|---|---|---|---|
| 공장 테스트 :: | 부하, 드럼로드 테스트, 1,5 보유 하중 미만의 정적 테스트없이 실행 테스트; | 작업 부하:: | 10kn, 16kn, 20kn |
| 속도 (m/min):: | 9~20m/min | 와이어로프: | 6*37-13.0-170-1; |
| 재료:: | 온화한 스틸, | 제어:: | 지역 통제 |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA 등 | ||
| 강조하다: | iso 7364 숙박 사다리 윈치,공압 모터 숙박 사다리 윈치,해양 숙박 사다리 윈치 |
||
제품 설명
10~20 kN 공압식 승강기 윈치 | 탱커 및 해양 선박용 ISO 7364
제품 개요
이 공압식 승강기 윈치는 하나 또는 두 개의 와이어 로프를 통해 승강기를 올리고 내리고 고정하는 선박 갑판 기계입니다. ISO 7364:2016은 공압, 유압, 전기 또는 수동 구동 방식의 승강기 윈치 설계 및 테스트에 적용됩니다. 이 제품군에서는 공압 구동 방식에 단일 드럼 또는 분할 드럼 구성, 로컬 제어, 자동 고정 장치, 수동 백업 구동, 로컬 비상 정지 기능이 결합되어 있습니다.
윈치는 일반적인 "작업 하중"만으로 선택하는 것이 아니라 전체 선박 접근 장치의 일부로 선택해야 합니다. 드럼 하중, 고정 하중, 로프 수, 드럼 유형, 로프 직경 및 파단 강도, 드럼 용량, 사다리 형상, 리빙, 갑판 기초, 공기 공급 및 검사 범위가 최종 구성에 모두 영향을 미칩니다. 공압 구동 방식은 공기 구동 솔루션이 지정된 탱커 및 기타 선박에서 유용할 수 있습니다. 그러나 ISO 7364 자체만으로는 위험 구역 또는 방폭 인증을 제공하지 않으며, 해양 설비 사용은 프로젝트별로 다릅니다.
빠른 사양
- 표준: ISO 7364:2016 → 선박 승강기 윈치 설계 및 테스트에 대한 현재 발행 표준.
- 드럼 하중 범위: 10 / 16 / 20 kN → 승강기 배열, 리빙 및 드럼 출구에서의 필요한 로프 장력에 따라 공칭 크기를 선택하십시오.
- 구동 및 드럼 배열: 공압 단일 드럼 또는 분할 드럼 → ISO 7364는 두 개의 로프가 하나의 드럼에 감겨 있는 경우 분할 드럼을 요구합니다.
- 하중 관계: 고정 하중은 드럼 하중의 최소 3배 → 10kN 드럼 하중 윈치의 경우 해당 고정 하중은 30kN입니다.
- 참조 공압 공급: 0.59 MPa 작동 압력 및 5.2 m³/min 공기 소비량 → 선택한 구성에 대해 컴프레서 및 배관 용량을 확인해야 합니다.
- 호이스트 속도: 문서화된 10kN 공압 구성의 경우 8m/min → ISO 7364는 공칭 호이스트 속도가 0.05m/s (3m/min) 이상인 동력 윈치를 요구합니다.
- 와이어 로프 선택: 직경 및 최소 파단 강도는 ISO 공칭 크기 및 드럼 배열에 따라 다릅니다 → 하나의 13mm 로프 사양을 모든 크기에 자동으로 적용해서는 안 됩니다.
- 안전 및 테스트: 자동 고정 장치, 수동 작동, 로컬 비상 정지, 공장 하중 테스트 및 선상 테스트 → 최종 테스트 및 인증 범위는 프로젝트/등급 요구 사항과 합의해야 합니다.
주요 기술 매개변수
|
매개변수 |
단위 |
10 kN 구성 |
엔지니어링 관련성 |
|---|---|---|---|
| 공기 모터 유형 | / | TMYJ4.4-4 | 문서화된 10kN 구성용 공기 모터 모델 |
| 정격 출력 | kW | 4.4 | 문서화된 10kN 구성용 정격 모터 출력 |
| 정격 속도 | rpm | 800 | 문서화된 10kN 구성용 정격 모터 속도 |
| 작동 압력 | MPa | 0.59 | 문서화된 10kN 구성에 필요한 공압 작동 압력 |
| 공기 소비량 | m³/min | 5.2 | 문서화된 10kN 구성의 컴프레서 및 배관 크기 조정을 위한 공기 소비량 |
| 듀티 등급 | min | 30 | 문서화된 10kN 구성의 듀티 값 |
| 총 효율 | / | 0.858 | 문서화된 10kN 구성의 구동계 효율 |
| 수동 변속비 | / | 30.73 | 문서화된 10kN 구성의 수동 변속비 |
| 공압 변속비 | / | 75.43 | 문서화된 10kN 구성의 공압 변속비 |
| 와이어 로프 마킹 | / | 6×37-13-170-1 | 문서화된 10kN 구성에 대해 발행된 와이어 로프 마킹 |
| 드럼 로프 용량 | m | 40 | 드럼에 저장된 로프 길이; 사다리 이동 거리와 동일하지 않음 |
| 작업 권선 층 | / | 3 | 유효 작업 로프는 3개 층으로 배열됩니다 |
| 참조 호이스트 속도 | m/min | 8 | 문서화된 10kN 공압 구성의 호이스트 속도 |
| 고정 하중 | kN | 30 | 10kN 드럼 하중에 해당하는 최소 고정 하중 |
| 드럼 하중 | kN | 10 | ISO 공칭 크기 10에 해당하는 드럼 하중 |
전체 및 장착 치수. 치수는 mm 단위입니다.
|
ISO 공칭 크기 / 공급업체 행 |
L × B × H |
C |
C1 |
E |
n-ØA |
|---|---|---|---|---|---|
| 10 | 1030 × 340 × 570 | 470 | 235 | 300 | 6-Ø17 |
| 12 | 1120 × 380 × 680 | 500 | 265 | 320 | 6-Ø17 |
| 16 | 1130 × 380 × 680 | 530 | 265 | 320 | 6-Ø17 |
선택 및 문의 가이드
- 1단계: 승인된 승강기 배열, 사다리 질량, 리빙, 현수 로프 수 및 필요한 드럼 하중을 확인하십시오. 사다리 길이만으로 선택하지 마십시오.
- 2단계: 윈치 유형 및 방향을 확인하십시오: 오른손 또는 왼손 구동 위치, 단일 드럼(D), 분할 드럼(DD) 또는 기타 ISO 배열. 하나의 드럼에 두 개의 로프가 감겨 있는 경우 분할 드럼 배열을 확인하십시오.
- 3단계: 와이어 로프 직경, 구조, 인장 등급, 최소 파단 강도, 유효 작업 길이, 드럼 용량 및 로프 출구 방향을 확인하십시오. 드럼 용량은 리프팅 높이로 직접 취급해서는 안 됩니다.
- 4단계: 윈치에서 사용 가능한 압축 공기 압력 및 유량, 제어 밸브 배열, 로컬 비상 정지 위치, 수동 작동 접근성 및 위험 구역 요구 사항을 확인하십시오.
- 5단계: 갑판/기초 인터페이스, 장착 구멍 패턴, 작동 및 유지 보수를 위한 주변 접근성, 재료/코팅 요구 사항 및 필요한 등급 또는 소유자 검사 범위를 확인하십시오.
- 6단계: 수량, 선박 유형, 설치 위치, 등급 요구 사항, 승인된 GA / 사다리 도면, 목적지 및 필요한 배송 시간을 제공하십시오.
구조
공압 공기 모터 | 감속 기어 | 단일 드럼 또는 분할 드럼 | 와이어 로프 고정 장치 및 플랜지 | 자동 고정/제동 장치 | 수동 구동 | 로컬 제어 | 로컬 비상 정지 | 강철 지지 프레임 및 장착 베이스
안전, 구동 및 엔지니어링 장점
- ISO 7364는 드럼 하중과 고정 하중을 분리합니다. 공칭 크기 10의 경우 드럼 하중은 10kN이고 최소 고정 하중은 30kN입니다.
- 2개 로프 배열은 분할 드럼을 사용합니다. 유효 작업 로프는 3개 층으로 제한되며, 총 저장 로프는 5개 층이며, 드럼 형상은 로프 직경에 따라 결정됩니다.
- 고정 장치는 드럼을 고정 하중의 1.5배에서 고정하며 동력 구동이 손실되면 자동으로 작동합니다. 수동 하강 및 호이스트가 필요합니다.
- 공기 압력과 유량은 선택한 윈치와 일치해야 합니다. 공압 구동 방식만으로는 위험 구역 또는 방폭 승인을 받을 수 없습니다.
- ISO 공장 테스트는 무부하 작동, 드럼 하중 주기, 드럼 하중의 1.5배 과부하, 비상 정지 확인 및 고정 하중의 1.5배 정적 테스트를 포함합니다.
- 작동 방식
압축 공기가 공기 모터를 구동합니다 → 감속 기어가 드럼을 회전시킵니다 → 와이어 로프가 승강기를 올리거나 내립니다 → 동력 구동이 제거되면 고정 장치가 드럼을 고정합니다 → 수동 구동은 백업 작동을 제공합니다
응용 분야
상선 | 공압 구동이 지정되고 위험 구역 요구 사항이 승인된 탱커 | 화물 및 Ro-Ro 선박 | 신조/교체 | 소유자/등급 승인을 받는 프로젝트별 해양 지원 선박 또는 설비
인증 및 장점
ISO 7364는 설계 및 테스트 기준으로 사용될 수 있습니다. 제조사 테스트 기록 및 등급 검사/인증은 합의된 프로젝트 범위에 따라 제공되며 등급 승인을 받습니다.
프로젝트 요구 사항에 따른 등급 옵션: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS | 합의된 범위에 따른 제조사 테스트 문서.

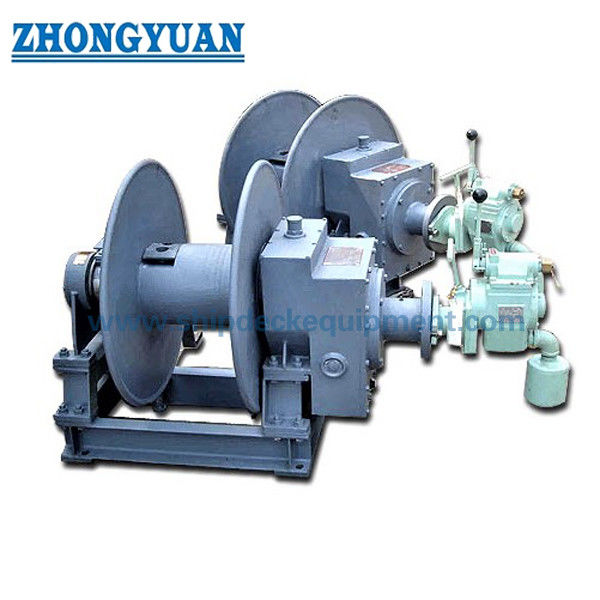

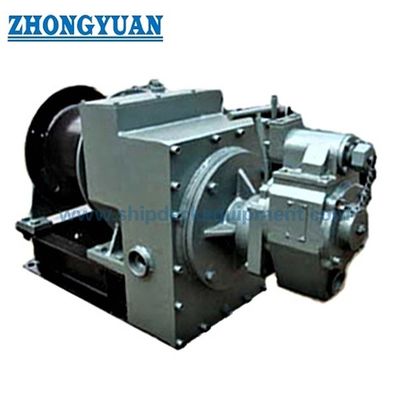

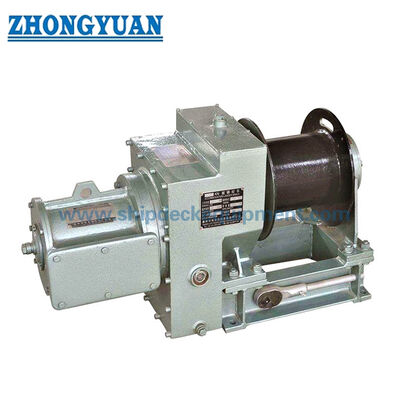

도면 및 사진
자주 묻는 질문
Q1: ISO 7364 승강기 윈치는 파일럿 사다리 윈치와 동일합니까?
A1: 아닙니다. ISO 7364는 승강기 윈치를 다룹니다. 승강기는 승인된 파일럿 이송 장치의 일부일 수 있지만, 이는 윈치를 로프 파일럿 사다리 윈치로 만들지는 않습니다.
Q2: 공압 구동 방식이 탱커 사용에 대해 윈치를 방폭으로 만듭니까?
A2: 아닙니다. 공압 구동 방식은 윈치에 있는 전기 모터를 제거하지만, 위험 구역 적합성은 전체 장비, 설치 구역, 제어 장치, 재료 및 필요한 프로젝트/등급 인증에 따라 달라집니다.
Q3: 올바른 공칭 크기와 와이어 로프는 어떻게 선택해야 합니까?
A3: 필요한 드럼 하중 및 고정 하중, 로프 수, 드럼 배열, 로프 파단 강도/직경, 드럼 용량, 공기 공급 및 설치 형상에 따라 선택하십시오. 단일 13mm 로프 크기는 전체 범위를 다루지 않습니다.
