상세 정보 |
|||
| 재료: | 사각 튜브 | 일반 구조: | 기초, 주식, 지원, 배기 |
|---|---|---|---|
| 수압 류핑: | 예 | 호이스팅: | 전기, 수압 |
| 적용 가능한 펜더: | Ø1500x3000mm ~ Ø4500x9000mm | 원격 제어: | 예 |
| 자격증: | BV, DNV, ABS, LR, RMRS, CCS, RINA, 등등 | 온도: | -40°C ~ 45°C |
| 전원공급장치: | 380V ~ 690V, 50 ~ 60 Hz, 3Ph | ||
| 강조하다: | 수압 공기 고무 펜더 데이비트,공기 고무 펠러에 대 한 Davit,하이드로릭 펜더 크레인 데이비트 |
||
제품 설명

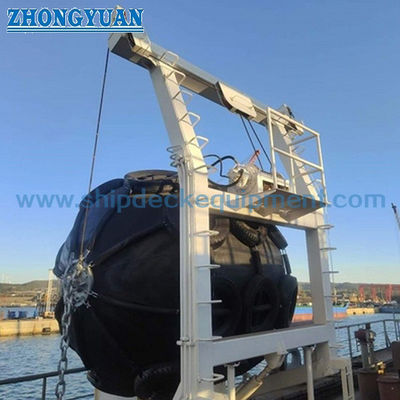

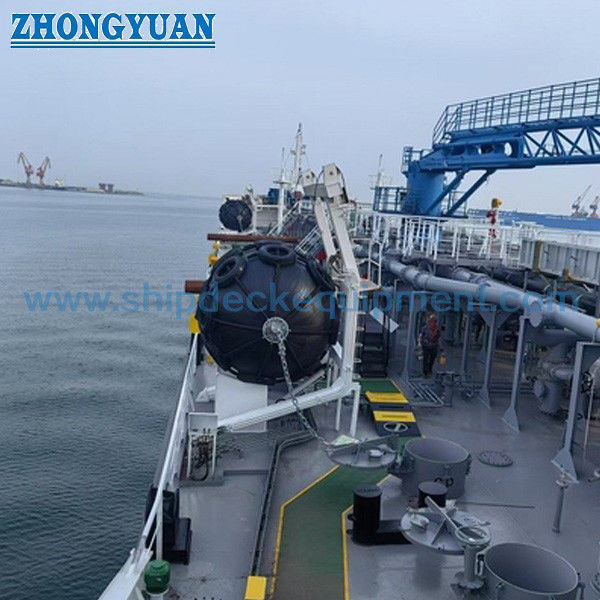

2.5–16톤 유압 펜더 크레인 | 선박 갑판 장비용 고무 펜더 데빗
제품 개요
유압 펜더 크레인은 선박 간 작업 중 공압 고무 펜더의 안전한 배치, 회수 및 보관을 위해 설계된 특수 해양 리프팅 시스템입니다.
이 시스템은 전기 유압 구동 방식을 채택하여 높은 토크, 부드러운 모션 제어 및 역동적인 해양 환경에서의 안정적인 성능을 제공합니다.
FSRU, FLNG, FSO, 유조선 및 제어된 펜더 취급이 중요한 해양 플랫폼에 널리 적용됩니다.
빠른 사양
- 안전 작업 하중: 2.5–16톤 → 펜더 취급을 위한 리프팅 용량 결정
- 최대 작업 반경: 1.5–5m → 선박 측면에서의 작업 범위 정의
- 스팬: 3–9m → 갑판에서의 커버리지 영역 결정
- 호이스트 속도: 5–12m/min → 리프팅 효율 및 제어에 영향
- 최대 하강 높이: 50m → 수직 취급 능력 정의
- 동력 범위: 11–90kW → SWL, 최대 작업 반경 및 작동 조건에 따라 결정
- 구동 방식: 전기 유압 → 높은 토크와 안정적인 성능 보장
- 제어 시스템: 로컬 제어함 / 원격 제어 → 안전한 작동 가능
- 펜더 크기: Ø1500×3000 ~ Ø4500×9000mm → 적용 호환성 정의
- 작업 온도: -40°C ~ +45°C → 열악한 해양 환경에 적합
주요 기술 매개변수
| SWL (톤) | 최대 작업 반경 (m) | 스팬 (m) | 호이스트 속도 (m/min) | 최대 하강 높이 (m) | 동력 범위 (kW) |
| 2.5 | 1.5–3 | 3–5 | 5–12 | 50 | 11–18 |
| 5 | 2–4 | 4–6 | 5–12 | 50 | 18–30 |
| 10 | 3–5 | 5–8 | 5–12 | 50 | 30–55 |
| 16 | 3–5 | 6–9 | 5–12 | 50 | 55–90 |
엔지니어링 참고 사항
유압 동력은 SWL, 최대 작업 반경, 호이스트 속도 및 실제 작동 조건에 따라 계산됩니다. 최종 구성은 기술 평가 중에 확인됩니다.
선택 가이드
1단계 – SWL 선택 → 리프팅 용량 결정
2단계 – 펜더 크기 확인 → 크레인 구성 결정
3단계 – 최대 작업 반경 확인 → 작업 범위 정의
4단계 – 호이스트 높이 확인 → 리프팅 도달 거리 결정
5단계 – 제어 유형 선택 → 로컬 또는 원격 작동
6단계 – 설치 레이아웃 확인 → 갑판 공간 및 구조에 기반
구조 및 구성 요소
크레인 암 | 유압 실린더 | 유압 동력 장치 (HPU) | 윈치 시스템 | 제어 콘솔 | 선회 베이스 | 안전 잠금 장치
사용자 정의 속성
- SWL: 2.5–16톤 → 리프팅 용량 정의
- 최대 작업 반경: 1.5–5m → 작업 범위 정의
- 스팬: 3–9m → 갑판 커버리지 정의
- 호이스트 속도: 5–12m/min → 효율성 정의
- 동력 범위: 11–90kW → 구성에 따라 다름
- 구동 방식: 전기 유압 → 안정적인 성능 보장
- 제어 유형: 로컬 / 원격 → 작동 유연성 제공
- 펜더 크기: Ø1500–Ø4500mm → 호환성 정의
- 인증: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS → 해양 표준 충족
사용자 정의 구성 및 문의 가이드
펜더 크기, SWL, 최대 작업 반경, 호이스트 높이, 전원 공급 장치 및 제어 요구 사항을 제공해 주십시오.
모델 선택, GA 도면 및 견적을 제공해 드리겠습니다.
작동 방식
크레인은 유압 윈치 및 실린더 시스템을 통해 펜더를 배치하고 회수합니다. 선회, 리프팅 및 하강은 유압 밸브로 제어되어 부드럽고 안전한 작동을 보장합니다.
응용 분야
선박 간 이송 | FSRU / FLNG / FSO | 유조선 | 해양 플랫폼 | 항만 작업
인증 및 장점
인증: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
안전한 펜더 취급, 높은 효율의 배치, 인력 감소, 안정적인 유압 제어, 열악한 해양 환경에서의 신뢰할 수 있는 작동.
도면 및 사진
일반 배치 도면 | 구조 도면 | 설치 레이아웃 | 제품 사진
주문 정보
MOQ: 1대 | 배송 시간: 프로젝트별 | 결제: T/T, L/C | 맞춤 제작: 가능
자주 묻는 질문
Q1: 올바른 펜더 크레인을 선택하는 방법은 무엇입니까?
A: 펜더 크기, SWL, 최대 작업 반경 및 작동 조건에 따라 선택합니다.
Q2: 열악한 날씨에서도 작동할 수 있습니까?
A: 예, 해양 및 극한 환경을 위해 설계되었습니다.
