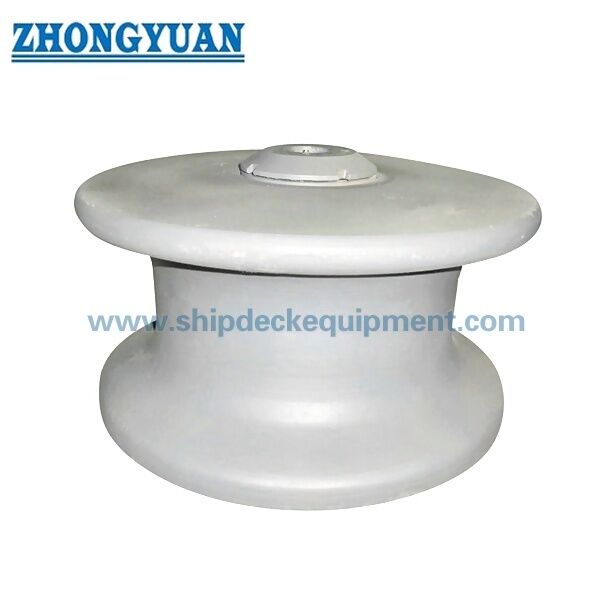

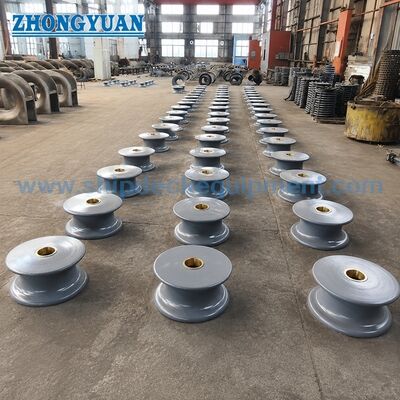

해양 Cast Steel Mooring Roller Button CB/T 3861 B 타입 오픈 타입 싱글 롤러

해양 Cast Steel Mooring Roller Button CB/T 3861 B 타입 오픈 타입 싱글 롤러

제품 개요

CB/T 3861 B형 주사철 롤 버튼은 선박 매킹 장비에 사용되는 개방형 단일 롤러입니다.그것은 배 배 배 배열이 고정된 가장자리 대신 회전 로프 접촉 표면을 필요로 하는 매킹 라인 안내 위치에 설치됩니다롤러는 PP 로프 또는 철선 로프를 안내하고, 지역 마찰을 줄이고, 기착, 이동 및 항구 매킹 작업 중에 더 부드러운 로프 움직임을 지원합니다.

이 페이지는 제공된 매개 변수 표에 따라 SWL 127 kN에서 617 kN까지 150 mm에서 450 mm까지의 B형 롤러 지름을 포함합니다.공급된 기술 요구 사항은 집적 된 롤러가 영구적 인 변형없이 SWL의 두 배에 해당하는 수평 부하에 견딜 수 있다고 명시합니다., 균열 또는 강도에 영향을 미치는 다른 결함, 그리고 롤러 집합은 막히지 않고 유연하게 회전해야합니다. 구조는 NS 2585 롤러 구성과 유사하다고 설명됩니다.차원 상호 교환성이 필요한 경우 도면을 통해 확인되어야 합니다..

빠른 사양

• 표준 및 유형: CB/T 3861 B형 개방형 → 한 개의 회전 롤러를 사용하는 표준 선박 매어링 롤러 버튼 장치에 적합합니다.

• 롤러 지름 범위: 150 ~ 450 mm → 로프 크기, SWL 및 사용 가능한 매킹 스테이션 레이아웃에 따라 선택하십시오.

• SWL 범위: 127 ~ 617 kN → 수평 강도 검증에 대한 제품 부하 기초로 사용됩니다. 그것은 로프 깨기 부하가 아닙니다.

• 최대 케이블 지름: PP 로프 32 ~ 80 mm / 철 철 로프 16 ~ 44 mm → 로프 선택의 초기 호환성 참조.

• 철선 로프 참조: 1770 MPa, 6 × 37 → 최종 선택을 확인하기 위해 프로젝트 로프 사양을 사용하십시오.

• 조립 성능: 공급된 요구 사항에 따라 영구적인 변형, 균열 또는 강도에 영향을 미치는 결함이없는 수평 2 × SWL 부하 용량.

• 회전 요구 사항: 조립 된 롤러는 밧줄 보호 및 유지 보수 검사에서 중요한 막힘없이 자유롭게 회전해야합니다.

• 베어링 / 부시 옵션: 스테인레스 스틸, 구리 또는 동 → 부식 노출, 유지 보수 계획 및 프로젝트 요구 사항에 따라 선택 됩니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: CB/T 3861 B형 개방형과 150~450mm의 필요한 롤러 지름 D를 확인합니다.

단계 2: 필요한 SWL, 로프 유형 및 최대 로프 지름을 확인합니다. 로프 파기 부하 또는 로프 MBL로 SWL을 교체하지 마십시오.

단계 3: 주철, 스테인리스 주철 또는 프로젝트 지정 된 다른 재료와 같은 재료 요구 사항을 확인합니다. 가격 표 전에 재료 등급이 확인되어야합니다.

단계 4: 스테인리스 스틸, 구리 또는 청동과 같은 베어 또는 부시 재료를 확인하고 유지보수 계획에 의해 기름 접근이 필요한지 확인합니다.

단계 5: 표면 처리를 확인하십시오: epoxy shop primer, galvanizing, 스테인리스 부품의 롤링 또는 사용자 정의 코팅 시스템으로 Sa 2.5 블래스팅.

단계 6: 수량, 배의 종류, 설치 위치, 분류회사의 요구 사항, 도면 또는 참조 사진, 배송 목적지 및 필요한 배송 시간

구조

오픈 타입의 단일 롤러입니다. 주사철 롤러 보디입니다. 롤러 샤프트/핀 배열입니다.구리 또는 청동 베어링/버쉬 옵션. 기름기 유지점. 그림에 따라 기초/지원 구조. 코팅 또는 스테인리스 완성 표면.

설계, 부하 및 유지보수 장점

• 단일 회전 롤러 는 제어 된 로프 접촉 표면을 제공 하며 고정 로프 안내 가장자리와 비교 할 때 미끄러지는 마찰을 줄이는 데 도움이 됩니다.

• B 타입 범위는 SWL 127에서 617 kN까지 적용되며, 다른 앙코어 스테이션 배열과 로프 지름에 따라 여러 표준 크기를 제공합니다.

• 제공 된 성능 요구 사항은 수평 2 × SWL 부하 조건을 사용하여 조선소에서 롤러 집합체를 영구적 인 변형, 균열 및 강도에 영향을 미치는 결함으로 확인하는 데 도움이됩니다.

• 조립 후 자유로운 회전 은 검사점 의 핵심 점 이다. 부드러운 회전 은 로프 의 마모 를 줄이고 작동 전 에 유지 관리 문제 를 더 쉽게 식별 할 수 있다.

• 스테인리스 스틸, 구리 또는 동지 베어 / 부시 옵션은 부식 노출, 윤활술 및 유지 보수 선호도에 맞게 선택할 수 있습니다.

• 기름 유지 관리 접근은 정기적으로 윤활을 지원 하 여 롤러가 해상 서비스에서 원활하게 계속 이동 할 수 있습니다.

• 주름 표면, 로프 접촉 반지름, 샤프트 적합성, 코팅 준비 등은 로프 보호, 회전 및 검사 수용성에 직접적인 영향을 미치기 때문에 주의 깊게 점검되어야 한다.

사용자 지정 속성

• 표준: CB/T 3861 → 선박 사양 또는 조선소 도면이이 중국 선박 롤러 표준을 요구하는 경우 사용.

• 타입: 타입 B 개방형 → 단 한 개의 노출 롤러 배열

• 롤러 지름: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → SWL, 로프 지름 및 설치 공간에 따라 선택하십시오.

• SWL: 127 ~ 617 kN → 공급된 테이블에서 제품 부하 등급 참조; 리프팅 SWL 및 로프 깨기 부하가 아닙니다.

• 적용 가능한 로프: PP 로프 및 철선 로프 → 테이블의 철선 로프 참조는 1770 MPa, 6 × 37입니다.

• 재료: 제품의 기초로 주사철 → 스테인리스 주사철 및 기타 목록 된 재료 옵션은 도면 및 프로젝트 사양에 의해 확인되어야합니다.

• 베어링 / 부시: 스테인리스 스틸, 구리 또는 동 → 부식 저항 및 윤활 요구 사항에 따라 선택됩니다.

• 표면 처리: Sa 2.5 블래스팅 + 에폭시 가게 프라이머, 가루화, 닦거나 사용자 정의 → 최종 코팅은 용기 코팅 사양을 따라야합니다.

• 인증서 요구 사항: 주문 → 클래스 검사 범위에 따라 제조자 인증서 또는 클래스 인증서는 표기 전에 확인되어야합니다.

어떻게 작동 합니까?

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

신청서

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성, 부하 검증 요구 사항 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 올바른 CB/T 3861 B형 롤러 사이즈를 어떻게 선택해야 합니까?

A1: 필요한 SWL, PP 로프 또는 강철 와이어 로프 지름, 설치 공간 및 선박 매킹 배치 도면에 따라 롤러 지름을 선택합니다.SWL 및 최대 케이블 지름은 모두 요약 전에 확인해야합니다..

Q2: 테이블에 있는 SWL는 로프 브레이킹 로드 또는 리프팅 SWL와 동일합니까?

A2: 아닙니다. 나열된 SWL는 매어링 롤러 버튼의 제품 부하 등급 참조입니다. 그것은 로프 브레이킹 부하, 로프 MBL 또는 리프팅 장비 SWL로 취급되어서는 안됩니다.

Q3: 생산 또는 클래스 검사 전에 무엇을 확인해야 합니까?

A3: 표준형, 크기, 재료 등급, 베어링 또는 부시 재료, 표면 처리, 도면, 검사 범위 및 인증 요구 사항을 확인합니다.클래스 인증서 또는 목격자 검사가 필요한 경우, 그것은 코팅 전에 확인되어야 합니다.
