배 크로스 비트 십자형 롤라드 CB/T 3845-2000 갑판 웰딩 롤라드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 3845-2000 | SWL: | 117~686쿠나 |
|---|---|---|---|
| 공칭 직경: | 150 ~ 350mm | 재료: | 연강 ; 스테인레스 강 |
| 무게: | 43~296kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나 | ||
| 강조하다: | 십자형 보러드 선박 매킹 장비,십자 모양의 보러드 단일 십자 조각 |
||
제품 설명

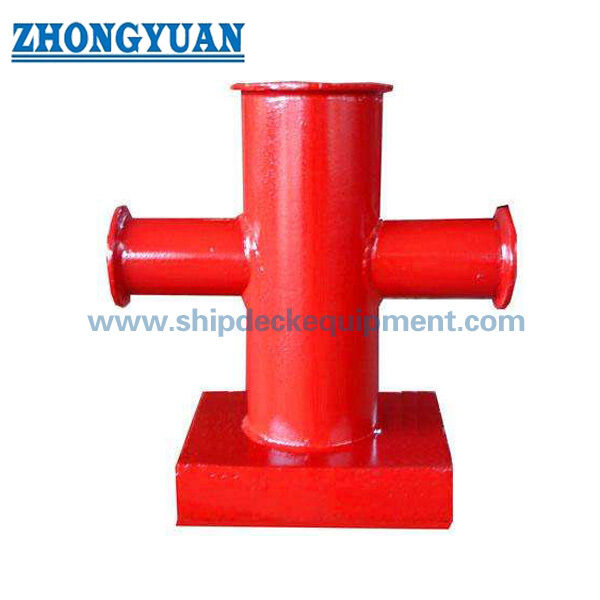

선박 크로스 비트 십자형 볼라드 | CB/T 3845-2000 데크 용접 계류 볼라드
제품개요
십자형 볼라드 또는 단일 크로스 비트라고도 불리는 CB/T 3845-2000 선박 크로스 비트는 선박 및 보트 상부 데크에 사용되는 데크 용접 계류 장치입니다. 수직 파이프 포스트, 수평 크로스 파이프 및 기본 구조로 제작되어 일반적인 계류 작업 중에 계류 라인을 비트 주위에 확보할 수 있습니다. 본 제품은 계류용으로 별도의 예인 설계 및 승인 근거가 제공되지 않는 한 예인에 적합하지 않습니다.
볼라드는 강관으로 제작하거나 강판을 파이프 형태로 굴려 용접하여 제작할 수 있습니다. 조선소 설치의 경우 데크 용접 인터페이스와 파이프-베이스 연결은 프로젝트 도면 및 승인된 용접 절차에 따라 적절한 베벨 준비 및 심층 관통 용접을 사용해야 합니다. 노출된 용접 이음새와 로프 접촉 부분은 국부적인 로프 손상 위험을 줄이기 위해 날카로운 모서리를 둥글게 하여 매끄럽게 연마해야 합니다.
빠른 사양
- 표준: CB/T 3845-2000 → 선박 크로스 비트 구조, 공칭 직경, 주요 치수, 재료 기준, 검사 및 마킹에 대한 참조입니다.
- 제품 유형 : 데크 용접 선박 크로스 비트 / 십자형 볼라드 → 예인 서비스가 아닌 상갑판 선박 계류에 사용됩니다.
- 공칭 직경 범위: 150 ~ 350 mm → 계류 로프 크기, 적용 가능한 케이블 절단 하중 및 선박 갑판 배열에 따라 선택됩니다.
- 적용 가능한 케이블 최대 절단 하중: 117~686kN → 표준 로프 선택 기준; 프로젝트 확인 없이 견인하중이나 제품 SWL로 취급되어서는 안 됩니다.
- 적용 가능한 로프 직경 : 와이어 로프 6×24 15.0 ~ 37.5 mm, 와이어 로프 6×37 13.0 ~ 34.5 mm, 합성 섬유 로프 30 ~ 77 mm → 견적 전에 로프 유형을 일치시킵니다.
- 구조: 용접 베이스가 있는 이음매 없는 강관 또는 압연 강판 파이프 → 제어된 용접 및 치수 검사를 통해 가공된 강철 볼라드 공급에 적합합니다.
- 용접 중점 : 베벨 파이프-베이스 용접 및 데크 용접 준비 → 데크 보강, 용접 세부 사항 및 검사 범위는 조선소 또는 설계 사무소에서 확인해야합니다.
- 표면 마감: 용접 이음매를 매끄럽게 연마하고 날카로운 모서리를 둥글게 처리하고 Sa 2.5 블라스팅 + 에폭시 숍 프라이머 또는 특정 마감 처리 → 로프 마모를 줄이고 코팅 호환성을 지원합니다.
주요 기술 매개변수
|
명사 같은 지름 |
케이블의 적용 최대 절단 하중 kN | 적용 케이블 최대 직경 | 시간 | 비 | H1 | 디 | D1 | D2 | |||
| 와이어 케이블 | 합성섬유로프 | ||||||||||
| 6×24 | 3×37 | ||||||||||
| 15O | 117 | 15. 0 | 13.0 | 30 | 480 | 460 | 280 | 148 | IH | 206 | |
| 200 | 255 | 22.S | 19. 에스 | 4S | 560 | 520 | 320 | 219 | 168 | 260 | |
| 250 | 38Z | 28. 0 | 26. 0 | 56 | 6·0 | 610 | 360 | 273 | 219 | 310 | |
| 300 | 549 | 33.5 | 30.0 | 70 | 680 | 660 | 380 | 325 | 273 | 360 | |
| 350 | 686 | 37.5 | 34. 5 | 77 | 720 | 720 | 420 | 351 | 273 | 400 | |
|
명사 같은 지름 |
D3 | L×L | H2 | 티 | t 1 | t 2 | 발 높이 |
무게 kg |
|||
| 케이 | K1 | K2 | K3 | ||||||||
| 150 | 158 | 250×250 | 70 | 10 | 9 | 8 | 8 | 6 | 5 | 4 | 42.4 |
| 200 | 210 | 300×300 | 85 | 14 | 10 | 10 | 10 | 8 | 4 | 82.2 | |
| 250 | 260 | 380×380 | 100 | 12 | 12 | 12 | 9 | 5 | 5 | 135.5 | |
| 300 | 310 | 480×480 | 125 | 16 | 14 | 14 | 13 | 11 | 211.8 | ||
| 350 | 314 | 550×550 | 145 | 20 | 14 | 11 | 295.8 | ||||
선택 및 문의 안내
1단계: 용기 도면에 따라 표준 CB/T 3845-2000과 공칭 직경 DN150, DN200, DN250, DN300 또는 DN350을 확인합니다.
2단계: 로프 종류, 로프 직경, 해당 케이블 최대 절단 하중을 확인합니다. 별도의 견인설계기준 없이 본 크로스비트를 견인서비스용으로 지정하지 마십시오.
3단계: 설치 위치, 데크 두께, 데크 보강, 베벨 준비, 파이프-베이스 용접 요구 사항 및 조선소 용접 절차를 확인합니다.
4단계: 재료 요구 사항 확인: 표준 강관/압연 강판 파이프, 연강, 스테인레스 강 또는 기타 프로젝트에 지정된 재료 등급.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 최종 코팅 시스템, 아연 도금 마감, 광택 스테인리스 스틸 마감 또는 기타 지정된 처리.
6단계: 견적 전 인증서 및 검사 범위 확인: 프로젝트 요구 사항에 따라 제작자 인증서, 재료 인증서, 등급 인증서, 용접 검사 또는 입회 검사.
7단계: 수량, 선박 유형, 설치 도면, 참고 사진, 배송 목적지 및 소요 배송 시간을 제공합니다.
구조
수직 강관 포스트 | 수평 크로스 파이프 | 베이스 플레이트 | 표준에 따른 커버/라이닝 플레이트 | 경사진 파이프-베이스 용접 | 데크 용접 연결 | 부드러운 접지 로프 접촉 표면 | 프라이머 또는 지정된 표면 마감 처리
제조, 용접 및 엔지니어링 장점
- 강관 또는 압연강판관 구조로 선박 갑판 설치를 위한 실용적인 용접 구조를 유지하면서 CB/T 3845-2000 치수 범위에 따라 크로스 비트를 제작할 수 있습니다.
- 십자형 형상은 상부 데크 계류 스테이션의 계류 라인을 위한 명확한 로프 고정 형태를 제공하는 동시에 베이스는 계류력을 데크 구조로 전달합니다.
- 파이프-베이스 용접 및 데크 용접은 승인된 도면, WPS 및 검사 요구 사항에 따라 베벨 준비 및 충분한 관통을 사용해야 합니다.
- 파이프가 압연 강판으로 제작된 경우 종방향 맞대기 용접 이음매를 제어하고 용접 후 부드럽게 연마하여 계류 로프를 손상시킬 수 있는 날카로운 접촉을 방지해야 합니다.
- 노출된 표면, 날카로운 모서리 및 용접 발가락 부분은 제작 및 코팅 후에도 로프 접촉 부위가 매끄럽게 유지되도록 필요한 경우 드레싱하고 둥글게 처리해야 합니다.
- 표준 볼라드 치수만으로는 현지 데크 강도를 확인할 수 없으므로 데크 보강 및 용접 배치는 조선소나 설계 사무소에서 확인해야 합니다.
- 페이지에서는 이 제품을 견인용 볼라드로 설명하지 않습니다. 견인 또는 높은 동적 하중 적용에는 별도로 설계된 피팅, 로드 케이스 및 승인 절차가 필요합니다.
맞춤 속성
- 표준: CB/T 3845-2000 → 선박 도면이 이 표준에 따라 선박 크로스 비트/십자형 볼라드 치수를 지정할 때 사용합니다.
- 제품명 : 선박 크로스 비트 / 십자형 볼라드 → 이 갑판 계류 피팅에 대한 일반적인 국제 검색 문구.
- 공칭 직경: DN150 ~ DN350 → 로프 크기, 케이블 절단 하중 기준 및 데크 배열에 따라 선택됩니다.
- 하중 기준: 적용 가능한 최대 케이블 절단 하중 117~686kN → 표준 선택 참조이며 자동 제품 SWL 또는 견인 등급이 아닙니다.
- 재질 기준: 표준 참조에 따른 이음매 없는 강관 또는 선체 구조용 강판 → 주문마다 최종 재질 등급을 확인해야 합니다.
- 제조 방법: 용접 베이스가 있는 강관 또는 압연 강판 파이프 → 용접 이음매를 조절하고 드레싱하고 매끄럽게 연마해야 합니다.
- 설치 : 베벨 준비로 용접된 데크 → 데크 보강, 용접 절차 및 검사 방법은 선박 프로젝트 요구 사항을 따라야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 연마, 아연 도금 또는 맞춤형 코팅 → 최종 코팅은 조선소 도장 사양과 일치해야 합니다.
- 인증서 요구사항 : 프로젝트 요구사항에 따라 요청시 가능 → 제작 전 클래스 범위 및 입회검사를 반드시 확인해야 합니다.
작동 방식
계류 로프를 데크 크로스 비트로 유도 → 수직 기둥과 수평 크로스 파이프 주위로 로프를 회전시켜 고정 → 매끄러운 지상 표면으로 인해 국부적인 로프 접촉이 감소됨 → 계류력이 용접 파이프 및 베이스를 통해 보강된 데크 구조로 전달됨 → 프로젝트 요구 사항에 따라 최종 검사 및 코팅 완료
응용
선박 상부 갑판 | 계류장 | 화물선 | 유조선 | 벌크선 | 컨테이너 선박 | 작업선 | 보트 데크 | 신조 프로젝트 | 수리 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성, 용접 요구 사항 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

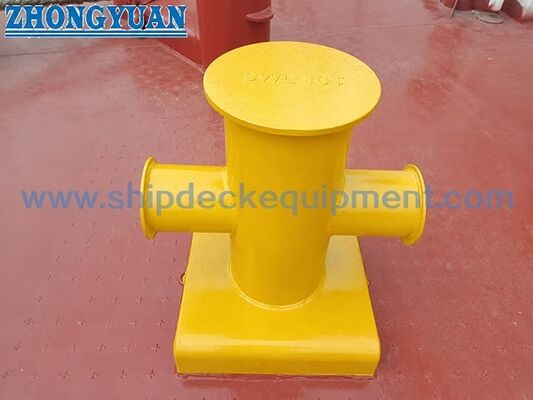

그림 및 사진
FAQ
Q1: CB/T 3845-2000 선박 크로스 비트는 견인에 적합합니까?
A1: 아니요. 제공된 제품 설명과 표준 응용 프로그램은 선박 계류용입니다. 예인 하중은 계류 용도와 다르며 별도로 설계된 예인 장치, 로드 케이스, 데크 보강 검토 및 승인 기준이 필요합니다.
Q2: 117~686kN 값이 제품 SWL입니까?
A2: CB/T 3845-2000 표는 선택할 수 있는 케이블의 적용 가능한 최대 절단 하중을 제공합니다. 사업안전계수, 데크강도, 용접상세, 선급승인요건 등을 확인하지 않고 제품 SWL이나 예인하중으로 직접 환산해서는 안 된다.
Q3: 주문하기 전에 어떤 용접 및 마무리 정보를 확인해야 합니까?
A3: 데크 베벨 준비, 파이프-베이스 용접 세부 사항, 승인된 WPS, 데크 보강, 재료 등급, 용접 검사 요구 사항, 표면 처리 및 용접 이음매에 로프 접촉 영역의 추가 연삭이 필요한지 여부를 확인하십시오.
