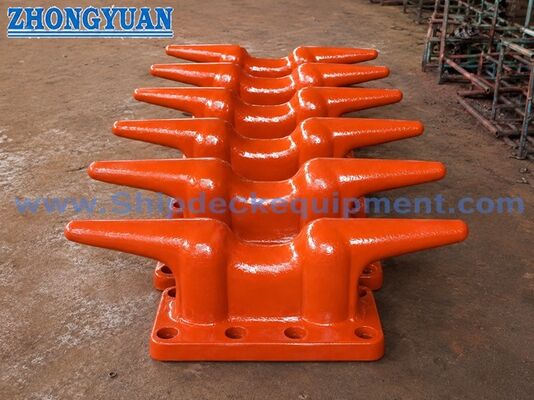

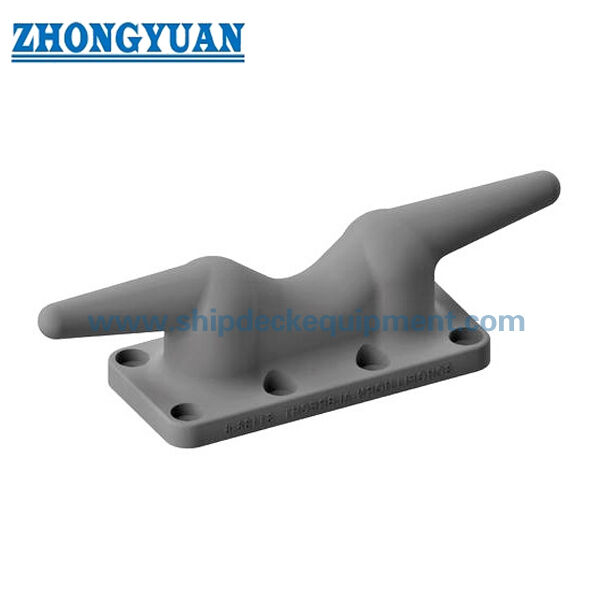

제품 개요

GB 2026 볼트형 매어링 케벨은 내륙 선박, 작은 작업 보트, 서비스 보트, 바지, 뱃박, 마리나 매어링 위치에서 사용되는 컴팩트 된 주사 매어링 피팅입니다.그것은 볼트에 의해 갑판 또는 방벽에 설치 될 수 있습니다, 용접 된 볼러드 기반없이 로프를 고정해야하는 간단한 고정 지점을 제공합니다.

이 케블은 일반적으로 로프 지름, 재료, 장착 위치, 사용 가능한 설치 공간 및 지원 갑판 또는 성벽 구조의 강도에 따라 선택됩니다.제공 된 테이블은 최대 75mm까지의 말리나 로프 지름과 1에서 무게를 가진 주황 및 주강 버전을 포함합니다..33kg에서 11.2kg. 안전한 매킹 사용을 위해, 볼트 배치, 뒷판 또는 지역 강화 및 인증 범위는 프로젝트 요구 사항에 따라 확인되어야합니다.

빠른 사양

• 제품 종류: 바퀴가 꽂힌 턱 → 내륙선 및 소형 보트에 사용되는 콤팩트 덱 또는 롤워크 턱
• 기술 표준: GB 2026 → 차원, 로프 지름 선택, 재료 선택 및 모델 확인에 대한 참조.
• 설치 형태: 볼트 장착 → 지원 구조와 볼트 배열이 적합하면 용접 피팅보다 설치 및 교체하기가 쉽습니다.
• 참고 로프 크기: 제공 된 표에서 최대 말리나 로프 지름 30 / 35 / 50 / 75 mm → 최종 로프 크기는 배 매킹 배치에 따라 확인해야합니다.
• 재료 옵션: 주사 구리, 주사 청동, 주사 C-Mn 강철, 주사 스테인리스 강철 및 노듀러 주사 철 → 부식 환경, 마모 요구 사항 및 프로젝트 예산에 따라 선택하십시오.
• 무게 범위: 1.33kg에서 11.2kg → 소형 및 중형 잠착 위치에 적합합니다.
• 표면 처리: Sa 2.5 폭발 + 1층 에포시 상점 프라이머, 젤리화, 닦거나 사용자 정의 마감 → 최종 표면 처리 재료와 주문 요구 사항에 따라 다릅니다.
• 인증의 적용 범위: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 및 기타 인증서는 기본 공급 항목으로 구성되지 않고 프로젝트 요구 사항에 따라 구성 될 수 있습니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: GB 2026 볼트형 매킹 케블과 배의 도면 또는 뱃지 배치에 따라 필요한 로프 지름을 확인합니다.

단계 2: 설치 위치를 확인합니다: 사용 가능한 기지 공간, 판 두께, 뒷판, 볼트 강화에 대한 접근을 포함하여 갑판에 장착되거나 장벽에 장착됩니다.

단계 3: 재료 요구 사항을 확인합니다: 주철, 노들러 주철, 주铜, 주 청동, 주연강 또는 프로젝트에서 지정된 다른 재료.

단계 4: 표면 처리를 확인합니다: 상점 프라이머, 젤리화 마감, 닦은 마감, 최종 페인트 시스템 또는 고객 지정 된 다른 처리.

단계 5: 표기 전에 인증서와 검사 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, UT / MT 검사 또는 필요하면 목격자 검사.

단계 6: 양, 용기 종류, 설치 도면 또는 사진, 배송 목적지 및 필요한 배송 시간을 제공하십시오.

구조

Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, 젤리화, 닦아 또는 정해진 완성도

鋳造, 설치 및 엔지니어링 장점

• 볼트 설치는 제품 몸을 용접하지 않고 갑판 또는 성벽에 켈을 장착 할 수 있습니다. 이것은 작은 선박, 교체 작업 및 컴팩트 한 매킹 위치에 유용합니다.
• 주사체는 둥근 뿔 전환 및 연속 로프 접촉 표면에 적합하며, 매킹 작업 중에 급격한 지역 접촉을 줄이는 데 도움이됩니다.
• 굽은 부위의 부드러운 전환은 붓기, 뚱뚱하기 및 마무리하는 동안 스트레스 농도를 줄이고 로프 접촉 행동을 개선하기 위해 통제해야합니다.
• 주사철은 작은 선박 매킹 피팅에 견고한 옵션을 제공하며, 노듀러 주사철은 마모 저항과 주사 안정성이 중요한 곳에 고려 될 수 있습니다.
• 융합 구리 또는 스테인레스 스틸 버전은 경화 저항성 향상 또는 특정 외모가 필요한 프로젝트에 대해 논의 될 수 있습니다.
• 볼트 연결은 볼트 지름, 볼트 등급, 부식 보호, 뒷판, 그리고 지역 갑판 또는 방벽 강화와 함께 검토되어야 합니다.
• UT, MT, 차원 검사, 재료 추적성 및 FEA 기반 검토는 고객이 검사 또는 강도 검증을 지정 할 때 프로젝트 요구 사항에 따라 구성 할 수 있습니다.

사용자 지정 속성

• 표준: GB 2026 → 조선소 또는 소유자 사양이 이러한 볼트형 매어링 케벨 표준을 요구할 때 사용
• 설치: 갑판 또는 방벽 볼트형 → 간단한 설치, 교체 편의성 및 컴팩트한 발자국이 필요할 때 적합합니다.
• 용도: 내륙선 및 작은 배 → 중소 및 작은 턱에 꽂을 수 있는 용도로, 들어올리기 위한 용도로 사용되지 않습니다.
• 로프 크기: 공급된 테이블에서 최대 75mm까지의 최대 말리나 로프 지름 → 생산 전에 최종 로프 유형과 지름을 확인하십시오.
• 재료: 주사철 / 노두럴 주사철 / 주사 구리 / 주사 청동 / 주사 스테인레스 스틸 → 부식, 마모, 비용 및 프로젝트 요구 사항에 따라 선택하십시오.
• 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머, 젤리화, 닦거나 사용자 정의 → 마무리 방법은 선택 된 재료에 따라 다릅니다.
• 검사: UT / MT / 차원 검사 요청에 따라 제공됩니다 → 검사 범위는 요약 전에 명시되어야합니다.
• 사용자 정의: 도면 또는 샘플에 따라 제공됩니다 → 비 표준 차원, 재료, 코팅 및 인증 범위가 확인되어야합니다.

어떻게 작동 합니까?

Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts, 코팅 및 로프 접촉 마모

신청서

내륙 선박 작은 보트 배 배 배 항구 서비스 보트 해운터 기착지 갑판 기착지 둥지 기착지 작은 보트 교체 프로젝트

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 이 볼트 된 매킹 케벨은 갑판과 방벽에 설치 될 수 있습니까?

A1: 예. 지원 구조, 볼트 배열, 지원판 및 사용 가능한 설치 공간이 적합하면 갑판 또는 성벽 설치에 사용할 수 있습니다.최종 설치는 배 또는 기착장 배치 도면에 따라 확인되어야 합니다..

Q2: 올바른 크기를 어떻게 선택해야 합니까?

A2: GB 2026 표준, 로프 지름, 재료, 설치 위치 및 사용 가능한 장착 공간을 기준으로 케벨을 선택하십시오. 제공 된 테이블은 최대 말리나 로프 지름, 주요 차원을 제공합니다.그리고 무게프로젝트가 정의된 작업 부하를 필요로 하는 경우, 부하 기반과 볼트 연결 설계는 별도로 확인되어야 합니다.

Q3: 인용 전에 어떤 정보가 필요합니까?

A3: 표준, 로프 지름, 재료, 표면 처리, 양, 설치 위치, 볼트 요구 사항, 인증 범위, 검사 요구 사항, 배송 목적지그리고 필요한 배달 시간도면, 샘플 사진 또는 기존 교체 부품 사진이 도움이 됩니다.
