배 매킹을 위한 파나마 막대기 설치된 철강 성벽 casting steel bulwark mounted Panama chock
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F 2017-1982 | 유형: | 기원전 |
|---|---|---|---|
| SWL: | 30-100t | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 |
| 무게: | 276~422kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | 철강 가조 선박 매킹 장비,파나마 콕스 선박 매킹 장비 |
||
제품 설명

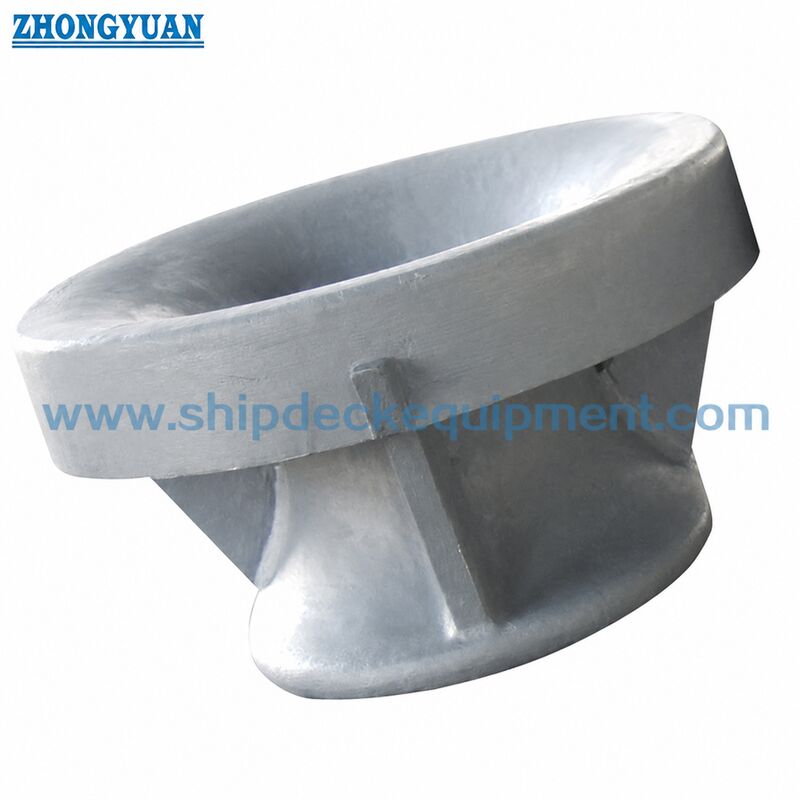

선박 계류용 주조 강철 방벽 장착 파나마 초크 | JIS F 2017 BC형
제품개요
JIS F 2017 BC형 파나마 초크는 선박 측 계류 스테이션을 통해 계류 로프를 안내하는 데 사용되는 주강 보루 장착형 계류 초크입니다. 이는 초크 본체가 둥근 로프 접촉 개구부를 제공하고 프로젝트 도면에 표시된 용접 연결을 통해 강화된 선박 구조로 계류 하중을 전달하는 보루에 설치하기 위한 것입니다.
프로젝트에서 유형 BP 강판 제작 버전이 아닌 주강 보루 파나마 초크를 지정할 경우 유형 BC를 선택해야 합니다. 견적 및 생산 확인을 위한 핵심 사항은 공칭 크기, 로프 경로, 설계 하중 또는 참조 SWL 요구 사항, 재료, 코팅 시스템, 보루 보강, 용접 세부 사항 및 필요한 인증서 범위입니다.
빠른 사양
• 표준: JIS F 2017-1982 → 선박 파나마 초크 및 치수 검사에 대한 표준 참조.
• 유형: BC → 주강 보루 장착형, BP형 강판 조립 구조와 다릅니다.
• 공칭 크기 범위: 310 / 360 / 400 / 450 / 500 → 계류 배열, 로프 리드 및 선박 도면에 따라 선택됩니다.
• 기준 하중 정보: 제공된 제품 데이터에 표시된 30-100T → 최종 SWL 또는 설계 계류 하중은 프로젝트 도면, 계류 계산 및 클래스 요구 사항을 통해 확인되어야 합니다.
• 주요 치수: L 310–500 mm, L2 731–940 mm, H2 684–700 mm → 웹 드로잉 및 설치 공간 검토를 위한 주요 치수.
• 대략적인 무게: 276~422kg → 설치 중 취급, 포장, 화물 견적 및 조선소 리프팅 준비에 유용합니다.
• 재료 옵션: C-Mn강 주조 또는 스테인리스강 주조 → 최종 등급 및 추적성은 프로젝트 사양에 따라 확인됩니다.
• 표면 처리: 일반적인 준비로 Sa2.5 샌드블라스팅 + 에폭시 숍 프라이머 → 프로젝트 요구 사항에 따른 최종 코팅 시스템 및 색상.
주요 기술 매개변수
| 공칭 크기 | 엘(mm) | L1(mm) | L2(mm) | L3(mm) | 디(mm) | H1(mm) | H2(mm) | H3(mm) | 티(mm) | 대략. 체중(kg) |
| 310 | 310 | 212 | 731 | 652 | 38 | 212 | 684 | 462 | 32 | 276 |
| 360 | 360 | 214 | 788 | 704 | 40 | 211 | 688 | 464 | 34 | 305 |
| 400 | 400 | 216 | 832 | 750 | 44 | 216 | 692 | 470 | 36 | 344 |
| 450 | 450 | 218 | 886 | 802 | 46 | 218 | 696 | 474 | 38 | 385 |
| 500 | 500 | 220 | 940 | 854 | 48 | 220 | 700 | 478 | 40 | 422 |
선택 및 문의 안내
• 1단계: 표준 및 유형 확인 → JIS F 2017 Type BC, 주강, 보루 장착. BP형 강철판 초크 또는 데크 장착형 유형과 혼합하지 마십시오.
• 2단계: 공칭 크기 및 로프 경로 확인 → 선박 계류 배치, 라인 리드 각도 및 사용 가능한 보루 공간에 따라 310, 360, 400, 450 또는 500을 선택합니다.
• 3단계: 하중 기준 확인 → SWL, 설계 계류 하중, 로프 MBL 또는 가능한 경우 등급 승인 계류 계산 제공; 확인 없이 로프 절단 하중을 제품 SWL로 취급하지 마십시오.
• 4단계: 재질 및 코팅 확인 → 주강 등급, 필요한 경우 스테인레스 옵션, 부식 방지 시스템, 프라이머/탑 코팅 색상 및 검사 요구 사항.
• 5단계: 설치 정보 확인 → 간벽 구조, 보강재, 용접 영역, 설치 도면 및 조선소 승인 요구 사항을 확인합니다.
• 6단계: 주문 세부정보 → 수량, 선박 유형, 선급협회 요건, 배송 목적지, 배송 소요 시간, 포장 요건 및 가능한 경우 도면 또는 사진을 확인합니다.
구조
주강 초크 본체 | 둥근 로프 접촉 개구부 | 간벽 용접 연결 영역 | 강화된 선박구조 인터페이스 | 표면 처리 및 검사 영역
주조, 용접 및 엔지니어링 장점
• 통합된 주강 본체는 보루 개구부를 통해 계류 로프를 안내하기 위한 연속적인 둥근 로프 접촉 표면을 형성하는 데 도움이 됩니다.
• Type BP 제작 구조와 비교하여 Type BC는 주조 무결성, 로프 접촉 부드러움 및 주조 표면 검사에 더 중점을 둡니다.
• 둥근 접촉 형상은 계류 라인이 초크를 통해 방향을 변경할 때 국부적인 로프 마모를 줄이는 데 도움이 됩니다.
• 간벽 연결부 근처의 용접 부위를 주의 깊게 점검해야 합니다. 선체 또는 불워크 용접 영역에 가까운 50mm 범위에는 용접 품질에 영향을 미치는 결함이 없어야 합니다.
• 목재 패턴 주조 또는 로스트 폼 주조는 최종 엔지니어링 확인에 따라 크기, 수량 및 주조 배치에 따라 선택할 수 있습니다.
• 유한 요소 검토 또는 프로젝트별 강도 검사는 조선소, 설계자 또는 선급 협회에서 요구할 경우 준비될 수 있습니다.
• 코팅 준비는 해양 환경, 소유자 사양 및 검사 범위에 따라 조정될 수 있습니다.
맞춤 속성
• 제품 표준: JIS F 2017-1982 → 선박에 사용되는 파나마 초크의 치수 및 구조 참조.
• 유형: BC → 선박 계류 로프 안내용 주강 보루 장착 초크.
• Type BP와의 차이점: 강판 조립체 대신 주철 몸체 → 선택은 지정된 프로젝트 유형을 따라야 합니다.
• 설치 위치: 불워크(Bulwark) → 선박 측 계류 로프 통로 및 보강 구조물에 용접 연결용으로 사용됩니다.
• 재질 옵션: C-Mn강 주조/스테인리스강 주조 → 강도, 내식성 및 프로젝트 사양에 따라 선택됩니다.
• 코팅 옵션: Sa2.5 + 에폭시 숍 프라이머 또는 프로젝트 코팅 시스템 → 최종 페인트 시스템은 생산 전에 확인됩니다.
• 인증서 옵션: 제조사 테스트 인증서 또는 분류 인증서 → 프로젝트 요구 사항 및 클래스 승인 범위에 따라 사용 가능.
작동 방식
계류 로프가 보루 파나마 초크에 들어감 → 둥근 주철 접촉 표면이 로프를 안내함 → 부드러운 접촉 형상으로 로프 마모가 감소됨 → 계류 하중이 주조 초크 본체를 통과함 → 용접 연결이 하중을 강화된 보루 구조로 전달함.
응용
벌크선 | 유조선 | 컨테이너 선박 | 일반 화물선 | 해양 서비스 선박 | 작업선 | 선박 수리 및 교체 프로젝트 | 파나마 운하 계류 준비
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.
프로젝트 요구 사항, 재료 추적성, 검사 범위 및 선급 협회 승인에 따라 분류 증명서, 재료 증명서, 검사 기록 및 코팅 문서를 정리할 수 있습니다. 견적을 내기 전에 인증서 범위를 확인해야 합니다.

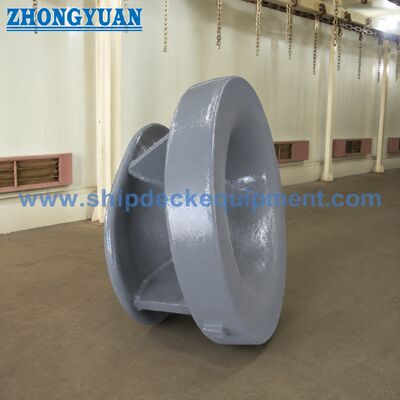

그림 및 사진
FAQ
Q1: JIS F 2017 BC형과 BP 파나마 초크의 주요 차이점은 무엇입니까?
BC형은 주강 보루에 장착된 파나마 초크입니다. 유형 BP는 강판으로 제작된 보루 장착형 파나마 초크입니다. 서로 다른 제작 방법이 있으므로 선박 도면이 특정 JIS F 2017 유형을 지정할 때 혼합해서는 안 됩니다.
Q2: BC형 초크에 분류 인증서가 함께 제공될 수 있습니까?
예. 프로젝트 요구 사항에 따라 분류 인증서 또는 제작자 테스트 인증서를 준비할 수 있습니다. 정확한 범위는 자재 추적성, 검사, 테스트, 리드 타임 및 비용에 영향을 미치므로 견적 전에 확인해야 합니다.
Q3: 주문 전 꼭 확인해야 할 사항은 무엇인가요?
JIS F 2017 Type BC, 공칭 크기, SWL 또는 설계 계류 하중, 재료 등급, 표면 처리, 수량, 보루 설치 도면, 선급 협회 요구 사항, 배송 목적지 및 소요 배송 시간을 확인하십시오.
