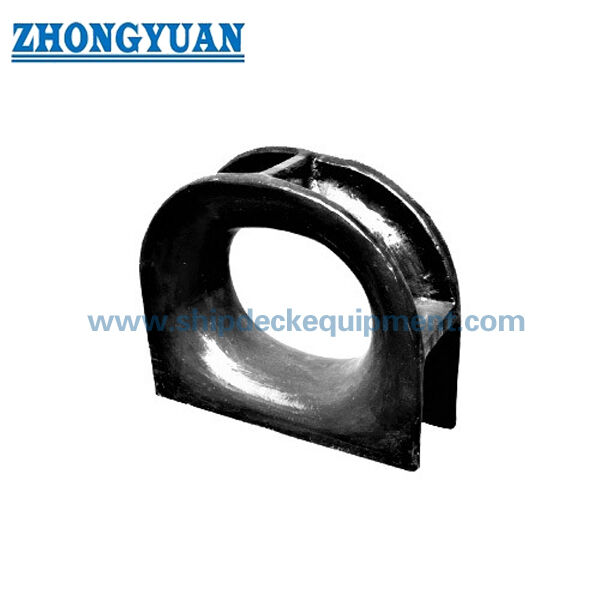

갑판에 장착된 닫힌 매킹 턱 (Deck Mounted Closed Mooring Chock)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 | 기술 표준: | JIS F2005-1975 |
|---|---|---|---|
| 무게: | 3.7~232kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS | ||
| 강조하다: | JIS Ｆ 2005-1975는 쐐기 선박을 마무리했습니다,강철 닫힌 쐐기 선박을 던지기,OEM은 해양 쐐기를 마무리했습니다 |
||
제품 설명
데크 장착형 폐쇄형 계류 초크 | 선박 계류용 주강 로프 가이드(JIS F 2005)
제품개요
JIS F 2005 데크 장착 폐쇄형 계류 초크는 선박 계류 데크에 사용되는 주강 로프 가이드입니다. 이는 폐쇄된 타원형 개구부를 통해 와이어 로프, 마닐라 로프 또는 기타 특정 계류 로프를 안내하기 위해 데크 구조에 용접되어 로프 경로를 제어하고 접안, 이동 및 항만 계류 작업 중 날카로운 국부적 접촉을 줄이는 데 도움이 됩니다.
이 페이지에서는 제공된 JIS F 2005-1975 폐쇄 초크 크기 100~500을 다룹니다. 선택은 공칭 크기, 적용 가능한 로프 직경, 전체 데크 배열, 용접 연결, 데크 보강, 표면 처리 및 인증 요구 사항을 기준으로 확인해야 합니다. 데크에 장착된 용접 초크입니다.
빠른 사양
• 제품 유형: 갑판 장착 폐쇄형 계류 초크 → 선박 계류 갑판 배치를 위한 폐쇄형 로프 통로.
• 표준: JIS F 2005-1975 → 도면 형식, 호칭 크기, 주요 치수 및 계산 질량에 대한 참조.
• 공칭 크기 범위: 100 ~ 500 → 제공된 표에 있는 소형부터 대형 데크 계류용 초크 적용까지 다룹니다.
• 재료 옵션: C-Mn강 주조, 스테인레스강 주조 또는 쇄빙선 프로젝트용 특수강 → 재료 선택은 선박 사양 및 승인 범위를 따라야 합니다.
• 제공된 표의 계산된 질량: 8.7 ~ 232kg → 취급, 포장, 화물 견적 및 설치 계획에 유용합니다.
• 표면 처리: Sa 2.5 블라스팅 + 1층 에폭시 숍 프라이머를 표준 참조로 → 광택 스테인리스 스틸, 검정색 페인트 또는 맞춤형 코팅은 지정 시 논의할 수 있습니다.
• 설치형태 : 데크용접구조 → 데크보강, 용접상세, 로프리드각, 조선소 설치조건 등을 확인 후 제작하여야 한다.
• 제조 초점: 주조 건전성, 목재 패턴 또는 손실된 폼 공정 제어, 부드러운 로프 접촉 표면, 50mm 용접 인접 품질 제어 및 선택적 FEA 검토.
주요 기술 매개변수
JIS F 2005 데크 장착형 폐쇄 초크에 대한 기본 웹페이지 선택 데이터입니다. 별도로 명시하지 않는 한 치수는 mm 단위입니다. 자세한 표준 치수는 백엔드 참조 섹션에 나와 있습니다.
|
명사 같은 크기 |
그림 그룹 |
전반적인 길이 |
비 | H1 | T / T1 |
계획된 질량(kg) |
참조 로프 지름 |
| 100 | 100~200 | L2 = 170 | 60 | 141 | 12 / 10 | 8.7 | 와이어 14 / 마닐라 24 / 나일론 18 |
| 150 | 100~200 | L2 = 250 | 90 | 205 | 16/12 | 10.5 | 와이어 16 / 마닐라 30 / 나일론 22 |
| 200 | 100~200 | L2 = 348 | 120 | 280 | 20 / 16 | 24 | 와이어 18 / 마닐라 40 / 나일론 28 |
| 250 | 250~500 | L4 = 434 | 160 | 372 | 24 / 20 | 48 | 와이어 20(6×12) / 마닐라 50 |
| 300 | 250~500 | L4 = 528 | 200 | 464 | 28/22 | 83 | 와이어 22.4(6×12) / 마닐라 60 |
| 350 | 250~500 | L4 = 600 | 220 | 485 | 30 / 22 | 103 | 와이어 24(6×24) / 마닐라 70 |
| 400 | 250~500 | L4 = 672 | 240 | 506 | 30 / 22 | 136 | 와이어 26(6×24) / 마닐라 80 |
| 450 | 250~500 | L4 = 746 | 260 | 528 | 36/28 | 184 | 와이어 30(6×24) / 마닐라 85 |
| 500 | 250~500 | L4 = 820 | 280 | 550 | 40 / 30 | 232 | 와이어 35.5 (6×24) / 마닐라 90 |
참고: 참조 로프 직경은 초기 선택에만 사용됩니다. 최종 선택은 선박 계류 배치, 로프 리드 각도, 데크 보강, 클래스 요구 사항 및 프로젝트 도면을 기준으로 확인되어야 합니다.
선택 및 문의 안내
1단계: JIS F 2005-1975 폐쇄 초크와 필요한 공칭 크기 100/150/200/250/300/350/400/450/500을 확인합니다.
2단계: 선박 사양에 따라 필요한 경우 와이어 로프 구조, 마닐라 로프 또는 나일론 로프와 같은 로프 유형과 직경을 확인합니다.
3단계: 데크 설치 위치, 사용 가능한 데크 공간, 로프 리드 방향, 용접 연결 및 데크 보강 도면을 확인합니다.
4단계: 재료 요구사항 확인: C-Mn강 주조, 스테인리스강 주조 또는 해당되는 경우 쇄빙선 서비스용 특수강.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 광택 스테인레스 스틸, 아연 도금, 검정색 페인트 또는 프로젝트 코팅 시스템.
6단계: 견적 전 인증서 범위 확인: 프로젝트 요구 사항에 따라 메이커 인증서, 재료 인증서, 등급 인증서 또는 입회 검사를 수행합니다.
7단계: 수량, 배송지, 필요한 배송 시간, 설치 도면 및 참고 사진이 있는 경우 제공합니다.
구조
폐쇄형 주강 몸체 | 타원형 로프 개방 | 부드러운 로프 접촉 반경 | 데크 용접 베이스 | 용접부 인접 주조 제어 구역 | 배수구 배치 | 프라이머 또는 특정 표면 처리 구입
주조, 용접 및 엔지니어링 장점
• 폐쇄형 개구부는 데크의 정의된 로프 경로 내에 계류 로프를 유지하는 데 도움이 되며 개방형 가이드 구조에 비해 로프 탈출 위험을 줄여줍니다.
• 로프 접촉 부위는 주조 후 드레싱, 연마 및 매끄러워져 날카로운 국부적 접촉을 줄이고 계류 작업 중 와이어 로프, 마닐라 로프 또는 특정 합성 로프를 보호하는 데 도움이 됩니다.
• 주조 생산에는 크기, 수량 및 치수 요구 사항에 따라 목재 패턴 또는 로스트 폼 공정을 사용할 수 있습니다. 공정 선택이 표면 품질이나 공차에 영향을 미치는 경우 생산 전에 확인해야 합니다.
• 조선소 용접 품질에 영향을 미칠 수 있는 주조 표시를 방지하기 위해 선박 구조 용접 영역에서 50mm 이내의 주조 본체 영역을 제어합니다.
• 데크 용접 설치는 용접 길이, 용접 레그, 주변 데크 보강재 확인, 설치 후 코팅 수리가 필요합니다. 초크 본체는 데크 구조 계산을 대체하지 않습니다.
• FEA 강도 계산 및 국부 구조 검토는 프로젝트에서 로프 하중 기준, 하중 방향, 용접 형상 및 데크 보강 세부사항을 제공할 때 수행될 수 있습니다.
• 육안 검사, 치수 확인, 자재 추적성, NDT 또는 등급 입회는 주문 요구 사항 및 승인 절차에 따라 준비될 수 있습니다.
맞춤 속성
표준: JIS F 2005-1975 → 용기 도면이 JIS 폐쇄 쵸크 치수를 지정할 때 적합합니다.
장착 유형: 데크 장착 용접 구조 → 보루 파이프 개구부보다는 계류 데크 로프 가이드 위치용으로 선택됨.
공칭 크기: 100 ~ 500 → 로프 직경, 데크 공간, 도면 그룹 및 계류 배열에 따라 선택합니다.
재질: C-Mn강 주조/스테인레스강 주조/특수강 → 최종 재료는 프로젝트 사양 및 인증서 요구 사항을 따라야 합니다.
주조 공정 : 목재 패턴 또는 로스트 폼 → 생산량, 치수 요구 사항 및 표면 제어 요구 사항에 따라 선택됩니다.
로프 접촉 표면: 부드러운 지면 반경 → 날카로운 접촉을 줄이고 로프 사용 수명을 지원합니다.
용접 영역 제어: 선박 구조 용접 영역 주변 50mm → 용접 인터페이스 근처의 유해한 주조 표시를 줄이도록 제어됩니다.
엔지니어링 검토: 필요한 경우 FEA 계산 가능 → 확인된 하중 방향, 로프 데이터, 용접 형상 및 데크 보강을 기반으로 합니다.
표면 처리 : Sa 2.5 블라스팅 + 에폭시 숍 프라이머를 표준 참고 → 최종 코팅은 일반적으로 용기 도장 사양에 따라 완료됩니다.
인증서 요구사항 : 프로젝트 요구사항에 따라 사용 가능 → 견적 전 클래스 인증서 또는 입회심사를 확인해야 합니다.
작동 방식
계류 로프가 데크 초크에 접근 → 로프가 닫힌 타원형 개구부를 통과 → 부드러운 주강 접촉 반경이 로프 방향 안내 → 국부 접촉력이 용접 베이스를 통해 데크 구조로 전달 → 설치 후 용접 검사 및 코팅 수리 완료
응용
화물선 | 유조선 | 벌크선 | 예인선 | 작업선 | 바지선 | 선박 계류 데크 | 신조 프로젝트 | 기존 JIS 폐쇄 초크 교체
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

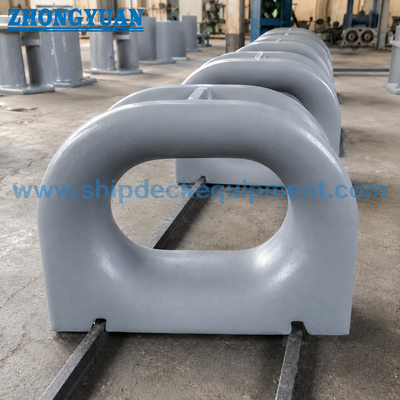

그림 및 사진
FAQ
Q1: 올바른 JIS F 2005 폐쇄 초크 크기를 어떻게 선택해야 합니까?
A1: 선박 도면, 로프 유형 및 직경, 사용 가능한 데크 공간, 로프 리드 방향 및 설치 보강에 따라 공칭 크기를 선택하십시오. 참조 로프 테이블은 초기 선택을 위한 것이며 실제 계류 배치와 비교하여 점검해야 합니다.
Q2: 이 제품은 데크에 설치되나요, 아니면 보루에 설치되나요?
A2: 이 페이지는 데크 장착 용접 JIS F 2005 폐쇄 초크에 대한 것입니다. 프로젝트에 불워크 장착 계류 파이프 또는 불워크 초크가 필요한 경우 표준, 도면 및 설치 구조를 별도로 확인해야 합니다.
Q3: 주강 폐쇄 초크에 중요한 제조 세부 사항은 무엇입니까?
A3: 중요한 사항에는 주조 건전성, 원활한 로프 접촉 마감, 배수구 청소, 치수 관리, 용접 영역 50mm 이내의 용접 인접 품질 관리, 프로젝트에서 요구하는 인증서 또는 검사 범위가 포함됩니다.
