헐워크 탑재 매킹 턱 JIS F 2007 타입 A

헐워크 탑재 매킹 턱 JIS F 2007 타입 A

제품 개요

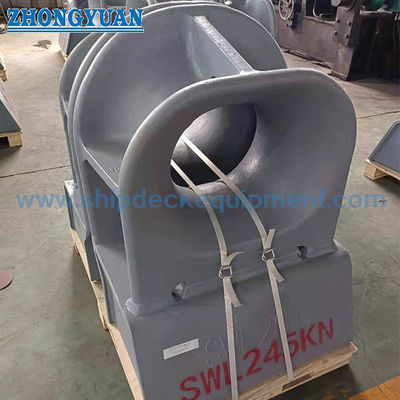

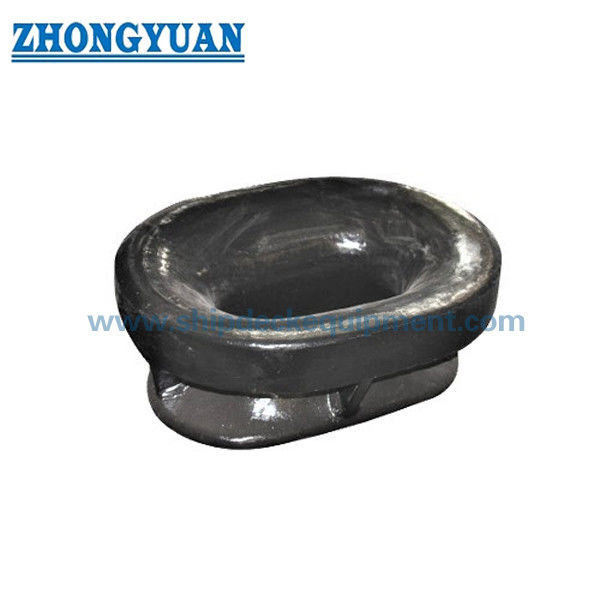

JIS F 2007 타입 A 장벽에 장착된 턱은 타원형 열로 된 주사철 로프 가이드입니다.그것은 선박의 성벽에 용접되어 성벽 구조를 통해 매킹 로프를 안내하고 기착 중에 날카로운 지역 접촉을 줄입니다., 이동 및 항구 매킹 작업.

A형은 150에서 500 사이즈의 nominal 크기를 포함합니다. 배 배열에 더 긴 타원형 로프 오프닝, 더 많은 입구 관용, 그리고 웅덩이 매킹 스테이션에서 명확한 로프 정렬이 필요할 때 적합합니다.표준 이름은 매킹 파이프가 될 수 있습니다, 국제 구매자들은 종종 장벽에 장착 된 턱 또는 타원형 턱을 찾습니다.

빠른 사양

• 타입: JIS F 2007 타입 A 타원형 열기 → 둥지 위에 장착된 매킹 장치에 더 긴 로프 통로

• 명목 크기 범위: 150 ~ 500 → B형보다 더 넓은 크기 범위

• 표준: JIS F 2007-1976 → 차원, 유형 지정 및 표준 재료 기초에 대한 참조.

• 표준 재료: JIS G 5101 → C-Mn 주사철, 스테인레스 스틸 또는 특수 스틸에 따라 SC42 주사철이 논의 될 수 있습니다.

• 계산량: 15.1 ~ 115 kg → 취급, 포장, 설치 및 화물 추정용

• 표면 처리: Sa2.5 블래스팅 + 에포시 가게 프라이머 가철 → 스테인레스 스틸 접촉 표면은 필요에 따라 닦을 수 있습니다.

• 제조 초점: 부드러운 로프 접촉 표면, 제어 된 양질, 웰드 영역 준비 및 차원 제어.

주요 기술 매개 변수

JIS F 2007 타입 A 매킹 턱의 주요 웹 페이지 크기 다른 내용이 명시되지 않는 한 크기는 mm로 표시됩니다.

기준 로프 지름은 배의 매킹 배열과 프로젝트 사양에 따라 확인되어야 합니다.

선택 및 조사 가이드

단계 1: JIS F 2007 A형 타원형 개통과 로프 지름과 용기 도면에 따라 150 ~ 500의 명목 크기를 확인합니다.

단계 2: 생산 전에 장벽 개척, 강화, 용접 길이 및 사용 가능한 설치 공간을 확인합니다.

단계 3: 소재 요구 사항을 확인합니다: SC42 주사철, C-Mn 주사철, 스테인레스 스틸 또는 특수 스틸.

단계 4: 표면 처리를 확인합니다: 작업 프라이머, 최종 코팅 요구 사항 또는 닦은 스테인레스 스틸 접촉 표면.

단계 5: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서 또는 목격자 검사.

단계 6: 수량, 목적지, 필요한 배송 시간, 설치 도면 및 사용 가능한 경우 참조 사진을 제공합니다.

구조

타원형 로프 오프닝 鋳鋼 몸체 성벽에 장착된 용접 구조 매끄러운 로프 접촉 반지름 용접 연결 영역 nominal size에 따라 갈비뼈 샵 프라이머 또는 스테인레스 스틸 마무리

디자인 과 품질 이점

• 타원형 개구는 원형 B형 구형보다 더 긴 로프 통로를 제공하며, 이는 기둥을 따라 매킹 라인 각도가 변하는 곳에서 로프 입구를 촉진합니다.

• 로프 접촉 표면 은 가루 를 냈을 때 가루 를 씌우고 매끄럽게 하여 현지 가늘 은 접촉 을 줄이고 마닐라 로프 나 와이어 로프 를 보호하는 데 도움 이 된다.

• 주름 표시는 허용 된 해상 주름 기준 내에서 제어됩니다. 성능, 용접 품질 또는 검사 수용에 영향을 미치지 않는 수용 가능한 주름 품질에 중점을두고 있습니다.

• 선박 구조 용접 구역에서 50mm 이내의 주조 부피는 용접 품질에 영향을 미치는 유해 표시를 줄이기 위해 특별히 제어됩니다.

• 150~300의 명목 크기에선 조선소 용접 도중 균열 위험을 줄이기 위해 더 얇은 벽과 용접 부근 부위에 특별한 주의를 기울입니다.

• FEA 기반의 검토는 프로젝트가 필요할 때 개척 가장자리, 갈비뼈 및 용접 전환 주위에 스트레스 분포를 확인하는 데 사용될 수 있습니다.

사용자 지정 속성

• 표준: JIS F 2007-1976 → 프로젝트 사양에 따라 JIS 매킹 파이프 / 매킹 턱 크기가 요구되는 경우 사용.
• 타입: A형 타원형 열 → 장벽 열을 통해 더 긴 로프 통과에 적합합니다.
• 명목 크기: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → 로프 지름, 선체 배열 및 도면 요구 사항에 따라 선택하십시오.
• 재료: 표준 참조로 SC42 주철 → 대체 주철 또는 스테인레스 스틸에 대해 논의 할 수 있습니다.
• 표면 처리: Sa2.5 폭발 + 에폭시 샵 프라이머 → 최종 코팅은 설치 후 용기 페인팅 사양을 따르고 있습니다.
• 용접 구역 제어: 용접 인터페이스 주위 50 mm → 조선소 용접 부근에서 유해한 표시를 줄이기 위해 제어됩니다.

인증서 요구 사항:제조자 인증서 또는 클래스 인증서 순서 → 클래스 검사 범위에 따라 표기 전에 확인해야합니다.

어떻게 작동 합니까?

Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

신청서

작은 서비스 선박 拖船 驳船 工作船 화물 선박 탱크 선박 기착역 港口停泊安排 신축 및 교체 프로젝트

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 올바른 A형 턱 크기를 어떻게 선택해야 합니까?

A1: 로프 지름, 타원형 개척 크기, 장벽 배열 및 배 설계 도면에 따라 명목 크기를 선택하십시오. 참조 로프 테이블은 초기 선택을위한 것입니다.

Q2: 왜 B형 대신 A형이 선택되었나요?

A2: 타입 A는 더 긴 타원형 열기를 사용하며 최대 500 크기를 포함합니다. 따라서 로프 경로가 더 많은 입구 길이가 필요하고 배가 더 큰 방벽 매어 배열이있는 경우 더 적합합니다.

Q3: A형 주철 턱에 대해 어떤 품질 점수를 확인해야 합니까?

A3: 주요 사항은 차원 제어, 부드러운 로프 접촉 마무리, 주름 표시 제어, 50mm 용접 구역 준비 및 프로젝트 요구 사항에 따라 인증 범위입니다.
