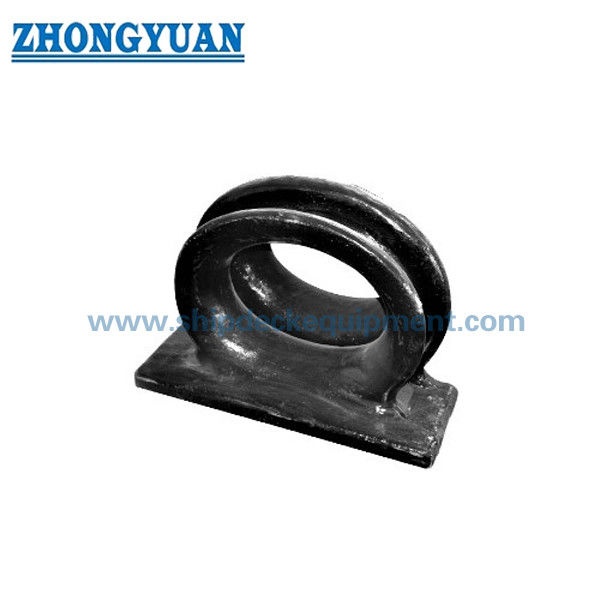

해상선 갑판 웰딩 매킹 턱
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 재료: | C-Mn강 주조, 스테인레스강 주조 | 중량 범위: | 37.5-296kg |
|---|---|---|---|
| 표면 처리: | S2.5에 샌드블라스팅 + 에폭시 프라이머 | 최대 케이블 지름: | 15-43.5mm |
| 최대 아마 둘레: | 125-325mm | 최대 나일론 직경: | 30-90mm |
| 강조하다: | 주사용 강철 갑판 매어 턱,CB 34 C형 매킹 턱 |
||
제품 설명
해양 갑판 용접 계류 초크 | 선박용 CB34 Type C 주조강 로프 가이드
제품개요
CB34 Type C 해양 데크 용접 계류 초크는 계류 로프를 제어된 방향으로 유도하기 위해 데크에 설치된 주강 로프 가이드입니다. 단순한 판형 로프 개구부와 비교하여 이 유형은 둥근 로프 접촉 표면을 가진 주조 본체를 사용하여 소형 선박 계류 작업 중 날카로운 접촉, 국부적인 로프 마모 및 불안정한 로프 안내를 줄이는 데 도움이 됩니다.
이 제품 페이지는 데크 설치, 주조 품질, 부드러운 로프 접촉 형상 및 용접 영역 제어에 중점을 둡니다. 탄소-망간 주강의 경우, 로프 접촉 부위를 드레싱하고 부드럽게 연마한 후 블라스팅 및 프라이머 코팅을 합니다. 스테인리스 스틸 버전의 경우 프로젝트 요구 사항에 따라 접촉 표면을 연마할 수 있습니다. 작은 구멍이나 함유물과 같은 주조 표면 표시는 허용된 해양 주조 검사 한계 내에서 관리되어야 하며 서비스 성능에 영향을 미치지 않아야 합니다. 주조 본체와 데크 구조 사이의 용접 연결 영역 50mm 내에서 용접 품질에 영향을 미치는 결함을 방지하거나 해당 절차에 따라 수리해야 합니다.
이 제품은 CB34-76 Type C 치수를 따릅니다. 유한 요소 분석은 조선소, 설계자 또는 선급 협회에서 요구하는 경우 구조 최적화 또는 프로젝트 검증에 사용될 수 있습니다.
빠른 사양
- 제품 유형: CB34 Type C 데크 용접 계류 초크 → 데크 장착 계류 장치용 주강 로프 가이드.
- 설치: 데크에 용접 → 간벽 설치용이 아닙니다.
- 표준: CB34-76 Type C → 이 제품 시리즈의 표준 치수 기준입니다.
- 재질: C-Mn강 주조 또는 스테인리스강 주조 → 내빙 등급 또는 특수 서비스 선박의 경우 특수강 등급을 논의할 수 있습니다.
- 적용 가능한 로프 크기 : 강철 와이어 로프 15–43.5 mm / 아마 로프 둘레 125–325 mm / 나일론 로프 직경 30–90 mm → 실제 계류 로프에 따라 모델을 선택하십시오.
- 전체 크기 범위: L 150–500 mm / L1 400–880 mm / B 110–350 mm / H 250–589 mm → 데크 공간 및 용접 배치를 확인하는 데 유용합니다.
- 무게 범위: 37.5~296kg → 취급, 포장 및 설치 계획에 영향을 미칩니다.
- 표면 처리: Sa2.5 블라스팅 + 탄소강용 에폭시 숍 프라이머 → 스테인리스강 버전은 필요한 경우 광택 처리할 수 있습니다.
- 품질 초점: 부드러운 로프 접촉 표면, 제어된 주조 표시, 용접 인접 영역 품질 및 선택적 FEA 검증.
주요 기술 매개변수
| 스틸 와이어 로프 최대 직경. (mm) | 아마 로프 최대 둘레 (mm) | 나일론 로프 최대 직경. (mm) | 엘(mm) | L1(mm) | 비(mm) | B1(mm) | 흠) | H1(mm) | R (mm) | R1(mm) | 체중(kg) |
| 15 | 125 | 30 | 150 | 400 | 110 | 170 | 250 | 115 | 48 | 102 | 37.5 |
| 18.5 | 160 | 35 | 200 | 500 | 150 | 190 | 317 | 146 | 65 | 133 | 63 |
| 22.5 | 200 | 45 | 250 | 600 | 220 | 250 | 382 | 177 | 85 | 165 | 97 |
| 28 | 230 | 55 | 300 | 650 | 220 | 250 | 436 | 198 | 95 | 203 | 127 |
| 38.5 | 270 | 70 | 400 | 750 | 290 | 280 | 513 | 240 | 125 | 273 | 210 |
| 43.5 | 325 | 90 | 500 | 880 | 350 | 300 | 589 | 277 | 147 | 350 | 296 |
참고: 이 표에는 웹사이트 사용을 위한 주요 로프 선택 매개변수와 주요 윤곽 치수가 포함되어 있습니다. 생산 도면이나 조선소 설치 도면을 준비할 때 국부적인 벽 두께, 모서리 반경, 작은 필렛 치수 등 세부적인 시공 치수를 표준 도면이나 승인된 GA 도면과 함께 확인해야 합니다.
선택 가이드
1단계: 로프 유형 및 크기 확인: 강철 와이어 로프 직경, 아마 로프 둘레 또는 나일론 로프 직경은 해당 모델 범위와 일치해야 합니다.
2단계: 데크 설치 공간 확인: 사용 가능한 데크 면적 및 주변 구조물을 기준으로 L, L1, B, B1, H, H1을 확인합니다.
3단계: 재료 및 표면 마감 확인: 부식 외관이나 특별 서비스가 필요한 경우 표면이 블라스팅되고 프라이밍된 C-Mn 주강을 선택하거나 접촉 표면이 연마된 스테인리스강을 선택합니다.
4단계: 검사 및 인증서 요구 사항 확인: 필요한 등급 협회, 재료 인증서, 검사 수준 및 FEA 검증이 필요한지 여부를 조언합니다.
구조
- 캐스트 로프 접촉체 | 데크 용접 베이스 | 둥근 로프 통로 | 매끄러운 옷을 입은 접촉면 | 용접부 인접 품질관리 영역 | 스테인레스 스틸 광택 접촉면(옵션)
- 주조, 설치 및 품질 이점
- 주조 본체 형상은 연속적인 둥근 로프 통로를 제공하고 계류 로프와의 날카로운 국부 접촉을 줄입니다.
- 수량, 치수 제어 및 표면 마감 요구 사항에 따라 목재 패턴 또는 로스트 폼 주조 공정을 선택할 수 있습니다.
- 탄소강 버전의 경우 로프 접촉 표면을 다듬고 매끄럽게 연마합니다. 스테인레스 스틸 버전은 필요한 경우 광택 처리가 가능합니다.
- 기공이나 함유물과 같은 주조 표시는 허용된 해양 주조 검사 한계 내에서 관리되며 제품 성능에 영향을 미치지 않습니다.
- 초크 본체와 데크 구조 사이의 용접 품질에 영향을 미칠 수 있는 결함을 방지하기 위해 용접 인접 영역을 50mm로 제어합니다.
- 데크 용접 설치는 적절한 데크 보강 및 승인된 용접 절차와 결합될 때 강력하고 깔끔한 연결을 제공합니다.
- 필요한 경우 구조 최적화 또는 프로젝트 검토를 위해 유한 요소 분석이 제공될 수 있습니다.
맞춤 속성
- 표준: CB34-76 Type C → 선박 도면 또는 조선소 사양에 CB34 Type C 계류 초크가 필요한 경우 이 필드를 사용하십시오.
- 설치: 데크 용접 → 데크 장착 계류 로프 안내에 적합합니다.
- 재질 : C-Mn 강 주조 / 스테인레스 강 주조 / 특수강 확인 예정 → 선박 서비스 환경 및 프로젝트 요구 사항에 따라 선택하십시오.
- 로프 크기 : 강철 와이어 로프 15–43.5 mm / 아마 로프 둘레 125–325 mm / 나일론 로프 30–90 mm → 주요 모델 선택 기준으로 사용됩니다.
- 표면 처리 : Sa2.5 블라스팅 + 에폭시 샵 프라이머 / 스테인레스 스틸 연마 → 견적 전에 확인하십시오.
- 검사 : 제조업체 검사 / 등급 검사 확인 → 인증 범위는 프로젝트 요구 사항을 따릅니다.
- FEA 검증: 필요할 때 사용 가능 → 특수 프로젝트 또는 고객 엔지니어링 검토에 유용합니다.
문의안내
- 필수 표준 및 유형: CB34-76 Type C, 또는 다를 경우 도면 제공.
- 로프 유형 및 크기: 강철 와이어 로프 직경, 아마 로프 둘레 또는 나일론 로프 직경.
- 재료 요구사항: 주조 C-Mn강, 스테인레스강 또는 특수강 등급.
- 표면 처리 요구 사항: 프라이머 코팅, 최종 페인트 시스템 또는 스테인레스 스틸 연마.
- 수량 및 선박 유형: 신조선, 수리선, 소형 선박, 작업선, 예인선, 바지선 또는 기타 용도.
- 가능한 경우 설치 도면 또는 데크 배치 도면.
- 필수 인증서: Maker's Test Certificate, 재료 인증서 또는 클래스 인증서.
- 배송지 및 배송 소요 시간.
작동 방식
- 데크 용접 및 보강 → 로프가 둥근 초크 개구부에 진입 → 접촉면이 계류 로프 방향 안내 → 매끄러운 반경으로 국부적인 로프 마모 감소 → 계류 하중이 용접된 데크 구조를 통해 전달됨
- 응용
- 소형 선박 | 작업선 | 예인선 | 바지선 | 어선 | 서비스 보트 | CB34 Type C 용접 초크가 필요한 갑판 계류 장치
인증 및 장점
인증은 프로젝트 요구 사항, 검사 범위 및 선급 학회 승인 절차에 따라 조정될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.
그림 및 사진
주문
- CB34-76 Type C 모델을 확인하거나 용기 도면 품목 번호를 제공하십시오.
- 모델 선택을 위해 로프 유형과 크기를 확인하십시오.
- 재질, 표면 처리, 스테인레스 스틸 연마 필요 여부를 확인하십시오.
- 수량, 필수 인증서, 검사 범위를 확인하세요.
- 배송지, 포장 요건, 배송 필수 날짜를 확인하세요.
FAQ
Q1: 올바른 CB34 Type C 계류 초크 크기를 어떻게 선택해야 합니까?
A1: 크기는 실제 계류 로프 유형 및 크기에 따라 선택되어야 합니다. 표에는 각 모델의 최대 강철 와이어 로프 직경, 아마 로프 둘레 및 나일론 로프 직경이 나와 있습니다. 데크 공간과 설치 도면도 확인 후 주문하시기 바랍니다.
Q2: CB34 Type C 계류 초크는 스테인리스 스틸로 공급될 수 있습니까?
답변 2: 그렇습니다. 표준품은 C-Mn강 주조품으로 공급 가능하며, 내식성, 외관, 특수한 사용 조건 등이 필요한 경우 스테인리스강 협의 가능합니다. 연마는 일반적으로 지정된 경우 스테인리스강 접촉 표면에만 적용됩니다.
Q3: 주강 데크 용접 계류 초크에 대해 어떤 품질 포인트를 확인해야 합니까?
A3:핵심 사항에는 부드러운 로프 접촉 표면, 허용되는 해양 주조 한계 내에서 제어되는 주조 표시, 50mm 용접 인접 영역 내에서 용접에 영향을 미치는 결함 없음, 올바른 외형 치수, 적절한 표면 처리 및 프로젝트 요구 사항과 일치하는 인증서 범위가 포함됩니다.
중요한 엔지니어링 노트
- 이 제품은 데크 용접 설치용으로 제작되었습니다. 갑판 보강 및 용접 세부 사항은 선박 구조에 따라 조선소 또는 설계자가 확인해야 합니다.
- 주조 표면 표시는 해당 검사 표준 및 등급 요구 사항에 따라 평가되어야 합니다. 허용 가능한 표시는 강도, 용접 또는 서비스 성능에 영향을 주어서는 안 됩니다.
- 탄소강 제품의 경우 접촉면을 드레싱하고 매끄럽게 연마한 후 코팅합니다. 스테인레스 스틸 제품의 경우 필요에 따라 연마를 지정할 수 있습니다.
- 등급 증명서, 자재 증명서, 검사 참석 여부는 증명서 비용 및 소요 시간이 상이할 수 있으므로 주문 전 반드시 확인하시기 바랍니다.
