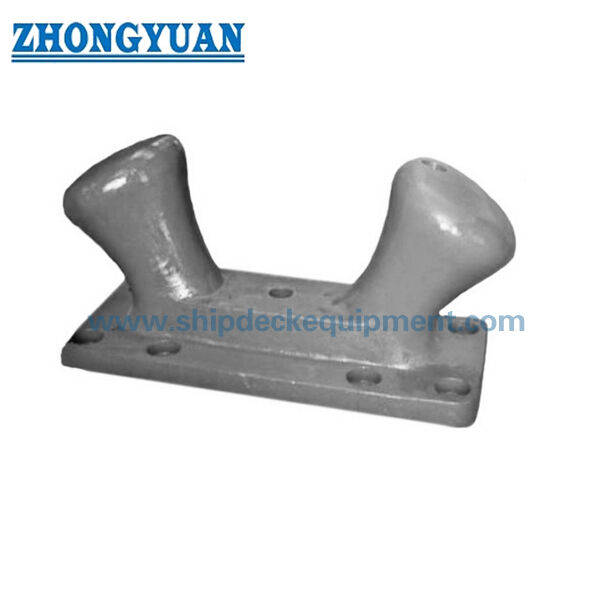

20-200T 볼트 체결형 앵커리지 더블 비트 도크 볼라드 | 주강 / 연성 철 경사 계류 볼라드
제품개요
볼트식 앵커리지 더블 비트 도크 경사형 볼라드는 선박 계류 및 이동 작업을 위해 정박지, 방파제, 부두, 조선소 및 해양 터미널에 사용되는 부두 측 계류 볼라드입니다. 기울어진 이중 비트 모양은 실용적인 로프 고정 배열을 제공하는 반면 둥근 로프 접촉 영역과 볼트로 고정된 베이스는 앵커리지 볼트를 통해 강화된 도크 구조로 계류력을 전달하는 데 도움이 됩니다.
이 볼라드는 프로젝트 요구 사항에 따라 주강 또는 주철/SG 철로 공급될 수 있습니다. 도크 볼라드의 경우 유해한 주조 결함, 날카로운 전환 또는 열악한 앵커리지 세부 사항이 장기적인 계류 신뢰성에 영향을 미칠 수 있으므로 주조 품질은 안전에 중요한 요소입니다. 우리는 일반적으로 주조 건전성을 개선하고 유해한 가스 다공성과 슬래그 포함을 줄이며 로프 접촉 및 하중 전달 영역 주변의 부드러운 반경 전환을 유지하기 위해 제어된 몰딩, 라이저 및 마감 방식을 갖춘 목재 패턴 주조를 사용합니다.
빠른 사양
- 볼라드 용량: 20~200t → 작은 부두부터 대형 해양 터미널까지 일반 부두 및 부두 계류 하중 요구 사항을 충족합니다.
- 볼라드 유형: 경사형 더블 비트 도크 볼라드 → 로프 고정, 라인 리드 각도 및 볼라드 접근이 중요한 안벽 계류에 적합합니다.
- 재료 옵션: C-Mn 강철 주조 또는 연성철 주조/SG 철 → 최종 재료는 정박 설계, 소유자 사양 및 검사 요구 사항을 따라야 합니다.
- 연성철 옵션: 로프 접촉 부위에서 우수한 내마모성 → 반복적인 계류 로프 접촉 및 마모가 예상되는 곳에 유용합니다.
- 앵커리지 시스템: 용융 아연도금 탄소강 앵커리지 볼트 → 향상된 부식 방지 기능으로 도크 구조에 기계적 고정 기능을 제공합니다.
- 볼트 수량 : 용량 크기에 따라 볼트 8~10개 → 앵커 볼트 레이아웃은 토목 기초 및 설치 도면과 일치해야 합니다.
- 로프 리드 각도 기준: 수직 -45° ~ +45° 및 수평 0° ~ 180° → 최종 적용은 부두 계류 배치를 통해 확인해야 합니다.
- 검사 옵션: 요청 시 UT/MT 및 FEA 계산 가능 → 추가 주조 건전성 또는 강도 검증이 필요한 프로젝트에 사용됩니다.
주요 기술 매개변수
| 용량(T) | 에이 | 비 | 기음 | 디 | 이자형 | 에프 | G | 시간 | 볼트 번호 |
| 20 | 685 | 370 | 610 | 150 | 254 | 50 | 369 | 394 | 8 |
| 30 | 825 | 420 | 725 | 180 | 290 | 58 | 445 | 451 | 8 |
| 50 | 945 | 455 | 825 | 200 | 330 | 65 | 510 | 508 | 8 |
| 75 | 1205 | 522 | 1040 | 255 | 405 | 75 | 650 | 622 | 10 |
| 100 | 1390 | 635 | 1200 | 305 | 457 | 82 | 760 | 698 | 10 |
| 125 | 1525 | 675 | 1320 | 330 | 500 | 85 | 840 | 752 | 10 |
| 150 | 1650년 | 720 | 1420 | 355 | 533 | 90 | 910 | 797 | 10 |
| 175 | 1875년 | 840 | 1650년 | 406 | 610 | 105 | 1067 | 909 | 10 |
| 200 | 2030년 | 860 | 1750년 | 432 | 660 | 115 | 1130 | 987 | 10 |
선택 및 문의 안내
1단계: 부두 설계 하중, 선박 크기, 계류 배치 및 토목 기초 설계에 따라 필요한 볼라드 용량을 20~200t로 확인합니다.
2단계: 재료 요구사항 확인: 프로젝트에서 특별히 요구하는 경우 C-Mn강 주조, 연성철/SG주철, 주철 또는 스테인리스강을 주조합니다.
3단계: 볼트 수량, 앵커 볼트 등급, 용융 아연 도금 요구 사항, 템플릿, 그라우트 및 도크 기초 인터페이스를 포함한 앵커리지 세부 정보를 확인합니다.
4단계: 로프 리드 각도, 일반적인 계류 라인 방향, 볼라드 간격, 볼라드 또는 앵커리지 영역에 유한 요소 계산이 필요한지 여부를 확인합니다.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머, 최종 코팅 시스템, 지정된 경우 본체 아연 도금 또는 맞춤형 코팅 요구 사항.
6단계: 견적 전 검사 및 인증서 범위 확인: 재료 인증서, 제조사 인증서, UT/MT, 등급 증인, 제3자 검사 또는 프로젝트별 승인.
7단계: 수량, 배송 목적지, 필요한 배송 시간, 설치 도면, 기초 도면, 교체 또는 개조가 필요한 경우 참조 사진을 제공합니다.
구조
캐스트 볼라드 바디 | 경사진 더블 비트 헤드 | 부드러운 로프 접촉 반경 | 볼트로 고정된 장착 베이스 | 앵커리지 볼트 구멍 | 용융 아연 도금 탄소강 고정 볼트 | 에폭시 숍 프라이머 또는 특정 표면 처리
주조, 앵커리지 및 엔지니어링의 장점
- 이 도크 볼라드에는 일반적으로 목재 패턴 주조가 사용되어 생산 중 외부 형태, 금형 일관성 및 반복되는 치수 품질을 제어하는 데 도움이 됩니다.
- 주조 품질은 유해한 다공성, 슬래그 포함, 수축 위험 및 허용되지 않는 주조 표시를 줄이기 위해 성형, 공급, 청소 및 마무리에 주의를 기울여 안전이 중요한 제조 지점으로 취급됩니다.
- 로프 접촉 및 전환 영역은 국부적인 응력 집중을 줄이고 계류 로프를 손상시킬 수 있는 날카로운 접촉 지점을 피하기 위해 부드러운 반경 변경으로 마감되었습니다.
- 더 강한 내충격성과 견고한 주물체가 요구되는 프로젝트에는 주강을 선택할 수 있으며, 내마모성과 주조 성능이 중요한 프로젝트에는 연성주철/SG주철을 선택할 수 있습니다.
- 볼트 체결식 앵커리지 배열을 사용하면 볼라드를 앵커리지 볼트로 부두나 부두에 고정할 수 있습니다. 토목 기초, 보강재, 그라우트 및 볼트 매립은 정박 설계자가 점검해야 합니다.
- 용융 아연도금 탄소강 앵커리지 볼트는 프로젝트 앵커리지 설계에 따라 설치 시 부식 방지 및 안정적인 체결 성능을 제공합니다.
- UT/MT 비파괴 테스트는 중요한 주조 영역을 확인하고 프로젝트 검사 승인을 지원하기 위해 고객 요구 사항에 따라 준비될 수 있습니다.
- 비트 헤드, 베이스, 반경 전환 및 고정 영역 주변의 응력 분포를 검토하기 위해 요청 시 유한 요소 계산이 제공될 수 있습니다.
맞춤 속성
- 제품 유형: 볼트식 앵커리지 더블 비트 도크 경사형 볼라드 → 정박지, 부두 및 부두용 부두 측 계류 장비.
- 용량 범위: 20 / 30 / 50 / 75 / 100 / 125 / 150 / 175 / 200 t → 정박 계류 설계 및 선박 작동 요구 사항에 따라 선택합니다.
- 재질: C-Mn 주강 또는 연성주철/SG 철 → 최종 재질 등급 및 기계적 특성을 생산 전에 확인해야 합니다.
- 주조 방법: 일반적인 방법으로 나무 패턴 주조 → 제어된 성형, 반복 가능한 형상 및 향상된 주조 품질을 지원합니다.
- 앵커리지 볼트: 용융 아연도금 탄소강 → 부식 방지를 위해 볼라드를 도크 기초에 고정하는 데 사용됩니다.
- 안전계수: 제공된 매개변수의 3배 → 최종 안전계수 및 부하 기준은 프로젝트 사양 및 승인 요구 사항을 따라야 합니다.
- 로프 리드 각도: 제공된 기준에 따라 수직 -45° ~ +45° / 수평 0° ~ 180° → 실제 라인 각도는 정박 배치를 통해 확인해야 합니다.
- 표면 처리 : Sa 2.5 블라스팅 + 단층 에폭시 숍 프라이머 참고 → 최종 코팅 시스템은 현장 환경에 따라 확인됩니다.
- 검사: 요청 시 UT/MT 이용 가능 → 고객 또는 프로젝트 사양에서 요구하는 경우 중요한 주조 건전성 검증에 사용됩니다.
- 엔지니어링 검토: 요청 시 FEA 이용 가능 → 응력 검토 및 앵커리지 설계 논의를 지원하는 데 사용됩니다.
작동 방식
계류 로프는 경사진 이중 비트 헤드 주위에 배치 → 부드러운 로프 접촉 반경은 로프를 안내하고 날카로운 국부적 접촉을 감소시킵니다 → 계류력은 주조 볼라드 본체를 통해 볼트 체결된 베이스로 전달됩니다 → 용융 아연 도금 앵커리지 볼트는 강화된 도크 기초에 힘을 전달합니다 → 프로젝트 요구 사항에 따라 검사 및 코팅이 완료됩니다
응용
상업용 항구 | 부두 및 부두 벽 계류 지점 | 부두 및 부두 계류 위치 | 조선소 신조선석 | 수리 야드 계류장 | 해양 터미널 | 예인선 및 작업선 정박 | 기존 도크 볼라드 교체
인증 및 장점
프로젝트 요구 사항, 검사 범위, 자재 추적성 및 승인 절차에 따라 인증서 및 검사 문서를 정리할 수 있습니다. 견적 및 생산 전 계급사회 검사 또는 제3자 입회검사를 거쳐 확정되어야 합니다.
인증: 제3자 검사 인증서, 당김 하중 테스트 인증서.
