1 ′′20T 배 갑판용 수압 스윙 크레인 ′′ 360° 회전형 직선 붐 해상 크레인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 붐 유형: | 곧은 붐 | 작동 온도: | -40~50°C 등 |
|---|---|---|---|
| 선회 시스템:: | 360° 회전이 가능한 유압 선회 | 표면 처리:: | 샌드블라스팅 Sa2.5 + 에폭시 코팅 |
| 설치 형태 :: | 데크 장착형/플랜지 또는 용접으로 장착형 받침대 | 제어 유형 :: | 로컬 수동 / 원격 제어(유선 또는 무선)/ 객실 제어 |
| 전원:: | 전기 모터 + 유압 시스템 | 안전 장치:: | 과부하 보호 / 리미트 스위치 / 비상 정지 |
| 재료:: | 해양용 강철 | 운영 환경 :: | 해양/해양/항만 |
| 사용자 정의:: | 사용 가능(SWL, 반경, 제어 시스템, 도장, 위험 구역, 인증) | ||
| 강조하다: | 5t 수압 회전 크레인,12.5m 수압 회전 크레인 |
||
제품 설명

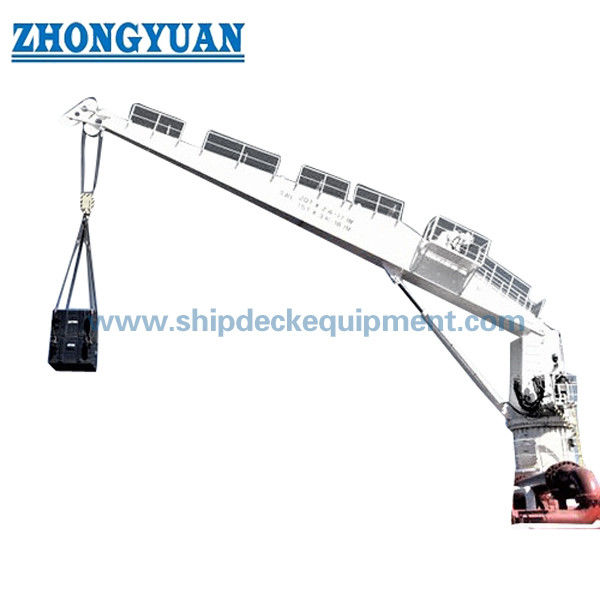

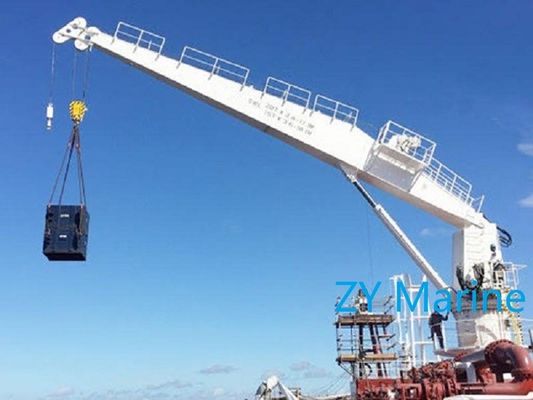

선박 데크용 1~20톤 유압 선회 크레인 | 360° 회전 직선 붐 해양 크레인
제품 개요
유압 선회 크레인은 선박 데크 및 해양 플랫폼에서 화물 취급 및 자재 이송을 위해 설계된 해양 리프팅 장비의 한 종류입니다.
1~20톤 직선 붐 유압 선회 크레인은 안정적인 리프팅 용량, 부드러운 작동 및 완전한 360° 회전을 제공하여 해양 환경에서 효율적인 화물 취급을 보장합니다. 리프팅, 래핑 및 선회 동작을 정밀하게 제어하는 유압 시스템으로 구동됩니다.
너클 붐 크레인과 비교하여 직선 붐 설계는 더 간단한 구조, 더 높은 신뢰성 및 더 낮은 유지 보수 비용을 제공하여 충분한 데크 공간과 표준 리프팅 요구 사항을 갖춘 선박에 비용 효율적인 솔루션이 됩니다.
빠른 사양
• 안전 작업 하중 (SWL): 1~20톤
• 작업 반경: 2~15m
• 선회 범위: 0~360°
• 호이스트 속도: 10~15m/min
• 래핑 시간: 40~80초
• 구동 방식: 유압 시스템
• 모터 출력: 7.5~132kW
• 작업 온도: -40°C ~ +50°C
• 표면 처리: Sa2.5 샌드블라스팅 + 에폭시 코팅
주요 기술 매개변수
| SWL (톤) | 작업 반경 (m) | 선회 속도 (rpm) | 호이스트 속도 (m/min) | 래핑 시간 (초) | 모터 출력 (kW) | 받침대 직경 (Φ mm) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
크레인 선택 가이드
1단계 – 리프팅 용량 (SWL) 선택
• 1~5톤 → 경하중 리프팅 (어선 / 소형 선박)
• 5~10톤 → 중하중 리프팅 및 데크 취급
• 10~20톤 → 중하중 화물 취급 및 해양 작업
2단계 – 작업 반경 확인
• 짧은 반경 (2~6m) → 더 높은 리프팅 효율
• 긴 반경 (6~15m) → 더 넓은 데크 커버리지 및 유연한 작동
3단계 – 크레인 유형 선택
• 직선 붐 크레인 → 간단한 구조, 비용 효율적, 쉬운 유지 보수
• 너클 붐 크레인 → 유연한 작동, 컴팩트한 데크 레이아웃에 적합
4단계 – 유압 시스템 및 동력
• 모터 출력은 SWL 및 작업 빈도에 따라 선택해야 합니다.
• 연속 작동 → 더 높은 출력 범위 권장
엔지니어링 참고:
최종 크레인 구성은 리프팅 요구 사항, 설치 공간, 작업 주기 및 선급 협회 규칙에 따라 선택해야 합니다.
해양 및 특수 응용 분야에 대한 맞춤형 설계가 가능합니다.기술 성능 및 설명
• 1~20톤 리프팅 용량 → 다양한 화물 취급 요구 사항에 적합
• 360° 선회 회전 → 전체 데크 커버리지 및 유연한 작동 보장
• -40°C ~ +50°C 작업 온도 → 열악한 해양 환경에 적합
• Sa2.5 샌드블라스팅 + 에폭시 코팅 → 부식 저항성 및 서비스 수명 향상
구조 및 구성 요소
유압 동력 장치 | 선회 메커니즘 | 직선 붐 어셈블리 | 유압 실린더 시스템 | 윈치 및 와이어 로프 시스템 | 제어 시스템 | 베이스 및 받침대
맞춤형 구성 및 문의 가이드
✔ 1단계 – 리프팅 용량 (SWL): 1~5톤 → 경하중 응용 분야 | 5~10톤 → 중하중 화물 취급 | 10~20톤 → 중하중 해양 작업
✔ 2단계 – 작업 반경: 2~6m → 더 높은 리프팅 효율 | 6~15m → 더 넓은 작업 범위
✔ 3단계 – 설치 유형: 데크 장착 | 받침대 장착
✔ 4단계 – 제어 시스템: 수동 제어 | 원격 제어 | 캐빈 제어
✔ 5단계 – 동력 및 유압 시스템: 전기 모터 + 유압 구동 | 개방 루프 / 폐쇄 루프 시스템
✔ 6단계 – 옵션 기능: 부식 방지 코팅 업그레이드 | 방폭 설계 (옵션) | 저온 설계 (-40°C) | 맞춤형 도색
✔ 7단계 – 작업 환경: 선박 데크 | 해양 플랫폼 | 항구 / 부두
기술 도면, 구성 및 견적을 받으려면 위의 정보를 보내주십시오.
작동 방식
크레인은 유압 시스템을 통해 작동하며, 리프팅, 래핑 및 선회 동작을 제어합니다.
유압 실린더는 안정적인 리프팅 힘을 제공하며, 선회 메커니즘은 부드러운 360° 회전을 가능하게 하여 효율적이고 정밀한 화물 취급을 보장합니다.
응용 분야
선박 데크 화물 취급 | 해양 석유 및 가스 플랫폼 | 어선 및 양식업 | 해양 공학 선박 | 항구 및 부두 작업
인증 및 장점
인증
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
장점
유연한 작동을 위한 완전한 360° 회전 | 안정적인 유압 리프팅 시스템 | 비용 효율적인 직선 붐 설계 | 열악한 해양 환경에서의 신뢰할 수 있는 성능 | 쉬운 유지 보수 및 긴 서비스 수명
도면 및 사진
• 일반 배치 도면
• 제품 사진
• 설치 레이아웃 도면
주문 정보
• MOQ: 1 단위
• 배송 시간: 프로젝트에 따라 다름
• 결제: T/T, L/C
• 맞춤화: 가능
자주 묻는 질문
Q1: 올바른 크레인 용량을 선택하는 방법은 무엇입니까?
A: 리프팅 중량, 작업 반경 및 작동 빈도를 기준으로 합니다.
Q2: 언제 직선 붐 크레인을 선택해야 합니까?
A: 선박에 충분한 데크 공간과 표준 리프팅 요구 사항이 있을 때입니다.
Q3: 직선 붐 크레인과 너클 붐 크레인의 차이점은 무엇입니까?
A: 직선 붐 크레인은 더 간단하고 비용 효율적이며, 너클 붐 크레인은 더 큰 유연성을 제공합니다.
Q4: 크레인을 맞춤 제작할 수 있습니까?
A: 예, 리프팅 용량, 작업 반경 및 유압 시스템은 프로젝트 요구 사항에 따라 맞춤 제작할 수 있습니다.
