스퀴브 타입의 앵커 체인 풀러 ∙ 배 갑판 및 방벽 설치용 방수 케이블 클랜치 (CB 289-81)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB*289-81 | 공칭 체인 직경: | 25mm ~ 122mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | 강철 나사 유형 고정 릴리저,CCS 스크류형 앵커 릴리저,CB 289-81 배 계류설비 |
||
제품 설명
스크류 타입 앵커 체인 릴리스 | 선박 갑판 및 격벽 설치용 방수 케이블 클렌치(CB 289-81)
제품개요
케이블 클렌치 또는 앵커 케이블 릴리스라고도 하는 CB 289-81 나사형 앵커 체인 릴리스는 앵커 체인의 끝 링크를 고정하고 필요할 때 제어된 릴리스를 허용하는 데 사용됩니다. 선박 설계, 설치 공간, 수밀 요구 사항 및 작동 배치에 따라 선박 갑판, 격벽 또는 앵커 체인 로커 경계에 배치할 수 있습니다.
이 나사 작동식 케이블 클렌치는 제공된 매개변수 표에 따라 25mm ~ 122mm의 공칭 체인 직경 범위를 포괄하며 등급 2 및 등급 3 앵커 체인에 대해 명시되어 있습니다. 조선소, 수리소, 선박 소유주 및 엔지니어링 구매자의 경우 주요 확인 사항은 체인 크기, 앵커 체인 등급, 장착 위치, 수밀 기능 테스트, 작동 여유 공간, 재료, 표면 보호, 인증 범위 및 프로젝트 도면에 CB 289-81 또는 다른 확정 개정이 필요한지 여부입니다.
빠른 사양
- 제품 유형: 나사식 앵커 체인 릴리스/케이블 클렌치 → 앵커 체인 끝 링크를 고정하고 선박 절차에 따라 제어된 릴리스를 지원합니다.
- 기술 표준: CB 289-81(제공됨) → 프로젝트 문서가 CB* 289-91을 참조하는 경우 정확한 표준 개정을 확인해야 합니다.
- 공칭 체인 직경 범위: 25mm ~ 122mm → 소형 선박, 예인선, 작업선, 내륙 선박 및 선박 도면이 일치하는 기타 선박 유형에 대한 여러 앵커 체인 크기를 포괄합니다.
- 적용 가능한 체인 등급 : 2등급 및 3등급 앵커 체인 → 체인 등급 및 엔드 링크 치수를 확인하고 선택해야 합니다.
- 설치위치 : 선박갑판, 격벽, 앵커체인로커 경계 → 장착구조, 작동간격, 수밀경계를 도면으로 확인하여야 함.
- 작동: 나사로 작동되는 기계적 배열 → 올바르게 설치 및 유지 관리될 때 실용적인 회전 작동과 안정적인 해제/고정 작업을 위해 설계되었습니다.
- 방수 요구 사항: 방수 기능 테스트가 지정됩니다. → 테스트 방법, 압력, 기간 및 승인 기준은 프로젝트 또는 클래스 요구 사항을 따라야 합니다.
- 재질 및 마감: C-Mn 강철 또는 스테인리스 스틸, Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금 또는 주문에 따라 맞춤형 표면 처리 가능.
주요 기술 매개변수
CB 289-81 나사형 앵커 체인 해제 장치의 기본 웹페이지 선택 치수. 별도로 명시하지 않는 한 치수는 mm 단위입니다. 제공된 전체 치수표는 엔지니어링 참조 섹션에 보관되어 있습니다.
| 공칭 체인 직경 (mm) | 비 | 디 | 엘 | L3 | 시간 | H1 | 대략. 체중(kg) |
| 25~34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37~43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45~53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57~67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72~82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87–102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107~122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
선택 및 문의 안내
1단계: 제품 이름과 표준 참조 확인: 나사형 앵커 체인 릴리스/케이블 클렌치, CB 289-81 또는 정확한 프로젝트 지정 개정판.
2단계: 용기 앵커 체인 사양에 따라 공칭 앵커 체인 직경 범위, 체인 등급, 엔드 링크/비터 엔드 배열을 확인합니다.
3단계: 설치 위치 확인: 사용 가능한 공간, 작동 방향, 개방 위치 및 수밀 경계를 포함하여 데크, 격벽 또는 체인 로커 경계.
4단계: 재료 요구사항 확인: C-Mn 강철, 스테인리스강 또는 기타 지정된 강철 등급과 재료 인증서 요구사항을 확인합니다.
5단계: 표면 처리 및 부식 방지 확인: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금 마감, 최종 페인트 시스템 또는 맞춤형 표면 처리.
6단계: 견적 전 검사 및 인증 범위 확인: 방수 기능 테스트, 제조사 인증서, 재료 인증서, 등급 검사 또는 필요한 경우 입회 검사.
7단계: 수량, 선박 유형, 설치 도면 또는 참조 사진, 배송 목적지, 필요한 배송 시간 및 선급 협회 요구 사항을 제공합니다.
구조
나사식 본체 | 앵커 체인 엔드 링크 클렌칭 인터페이스 | 선박 레이아웃에 따른 수동/원격 운용 연결 | 데크 또는 격벽 장착 인터페이스 | 방수 밀봉 장치 | 검사 및 코팅면 | 선택적인 스테인레스 스틸 실행
디자인, 설치 및 품질 이점
- 나사 작동식 구조는 앵커 체인 끝 링크의 점진적인 기계적 고정 및 해제를 지원하며, 이는 간단하고 견고하며 서비스 가능한 배열이 필요한 경우에 유용합니다.
- 선박 도면에 의해 지지되는 경우 데크 또는 격벽 위치에 설치를 배열할 수 있습니다. 장착 세부 사항, 철근 및 수밀 경계는 조선소 또는 설계 사무소에서 확인해야 합니다.
- 체인 직경이 25mm ~ 122mm인 크기 범위를 통해 소형 보트, 예인선, 작업선, 서비스 선박 및 체인 사양이 일치하는 내륙 선박을 포함한 다양한 선박 크기에 케이블 클렌치를 선택할 수 있습니다.
- 방수 기능 테스트는 제공된 사양에 나열되어 있으므로 밀봉 설계 및 설치 인터페이스가 중요한 구매 및 검사 포인트가 됩니다.
- C-Mn 강철 및 스테인리스강 옵션을 통해 구매자는 부식 환경, 유지 관리 기대치, 선박 페인트 시스템 및 프로젝트 예산을 일치시킬 수 있습니다.
- 과도한 작업 노력을 피하기 위해 제작, 표면 처리 및 최종 조립 후 원활한 작동을 위해 회전 및 나사 접촉 영역을 확인해야 합니다.
- 표면 처리는 프로젝트 코팅 사양에 따라 에폭시 숍 프라이머, 아연 도금 또는 맞춤형 코팅을 사용한 Sa 2.5 블라스팅으로 배열될 수 있습니다.
맞춤 속성
- 표준: CB 289-81(공급됨) → 조선소 또는 소유자 사양에 이 나사형 앵커 해제 장치가 필요한 경우 이 참조 자료를 사용하십시오.
- 제품명 : 나사식 앵커 체인 릴리스 / 케이블 클렌치 → 앵커 체인 엔드 링크를 고정 및 해제하는 데 사용되며 리프팅 서비스에는 사용되지 않습니다.
- 공칭 체인 직경: 25–122 mm → 실제 앵커 체인 직경 및 프로젝트 도면에 따라 선택합니다.
- 앵커 체인 등급 : 2등급 / 3등급 → 제작 전 체인 등급 및 엔드링크 치수를 확인해야 합니다.
- 설치 : 데크/격벽/체인로커 경계 → 설치 경계면 및 수밀구역은 선박 배치도를 따라야 함.
- 작동: 나사 작동식 기계식 해제 → 작동 핸들, 로드 또는 원격 작동 레이아웃은 용기 설계에 따라 확인되어야 합니다.
- 방수 기능 : 제공된 사양에 따라 테스트 필요 → 테스트 방법 및 합격 기준은 프로젝트 요구 사항에 따라 확인됩니다.
- 재질 : C-Mn강 또는 스테인리스강 → 주문 전 정확한 등급 및 인증 범위를 확인하시기 바랍니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금 또는 맞춤형 → 최종 마감은 프로젝트 부식 방지 요구 사항을 따릅니다.
- 인증서 요구사항 : 프로젝트 요구사항에 따라 가능 → 견적 전 클래스 승인, 입회심사, 인증서 수준을 확인해야 합니다.
작동 방식
앵커 체인 끝 링크는 케이블 클렌치로 고정됩니다. → 나사 메커니즘은 정상 서비스 중에 링크를 안전하게 유지합니다. → 해제가 필요할 때 작업자는 지정된 위치에서 나사/제어 장치를 돌립니다. → 끝 링크는 선박 절차에 따라 해제됩니다. → 프로젝트 테스트 요구 사항에 따라 방수 기능을 확인합니다.
응용
소형 선박 | 예인선 | 작업선 | 서비스 보트 | 순찰선 | 정부 선박 | 내륙 선박 | 앵커 체인 사물함 | 데크 앵커 체인 끝 고정 위치 | 격벽 앵커 체인 끝 고정 위치 | 신조 및 수리 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성, 방수 테스트 요구 사항 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

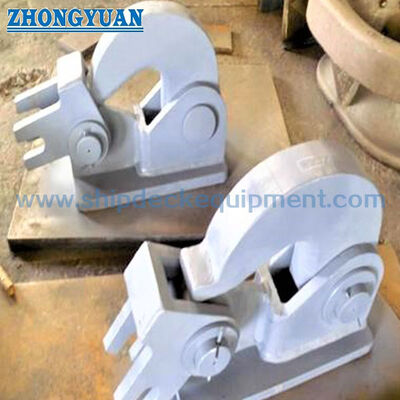

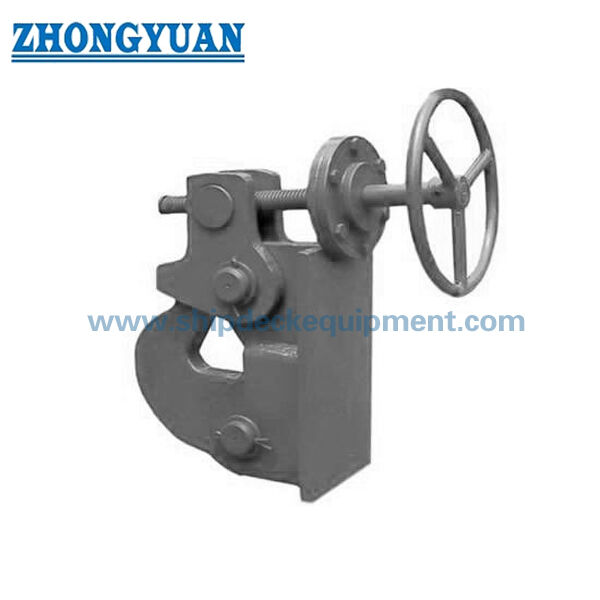

그림 및 사진
FAQ
Q1: 올바른 CB 289-81 나사형 앵커 체인 해제 장치를 어떻게 선택해야 합니까?
A1: 공칭 앵커 체인 직경, 체인 등급, 엔드 링크 배열, 설치 위치, 작동 간격 및 선박 도면에 따라 모델을 선택하십시오. 제공된 테이블에는 25mm에서 122mm까지의 체인 직경이 포함됩니다.
Q2: 이 케이블 클렌치를 데크와 격벽 위치 모두에 설치할 수 있습니까?
A2: 선박 설계가 장착 인터페이스와 방수 경계를 지원할 경우 데크 또는 격벽 위치에 배치할 수 있습니다. 조선소나 설계사무소에서는 철근, 개방 위치, 작업 방향, 검사 요구 사항을 확인해야 합니다.
Q3: 주문할 때마다 클래스 인증서가 자동으로 제공됩니까?
A3: 아니요. 클래스 관련 인증서, 입회 검사, 재료 추적성 및 방수 테스트 문서는 견적 전에 확인되어야 하며 프로젝트 요구 사항 및 클래스 승인 절차에 따라 준비되어야 합니다.
