오스트레일리아 표준 링크 체인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 앵커 체인 | 재료: | 스테인레스 스틸, 합금 등 |
|---|---|---|---|
| 표면 처리: | 연마, 그릿 블라스팅, Gallized, Painted | 특징: | 내열성 |
| 구조: | 플래시 맞대기 용접 체인 | 색상: | 단색 |
| 용법: | 드래그 체인 | ||
| 강조하다: | 닻사슬 오스트레일리아 스텐다드,색칠한 오스트레일리아 스텐다드 링크 고리 |
||
제품 설명
오스트레일리아 표준 링크 체인
제품 개요
이 호주 시장의 용접 된 링크 체인 범위는 해상 용도, 턱, 견인, 억제, 장벽, 농업,및 일반 산업용선택은 nominal chain size, reference working load, link dimensions, required length, surface finish, connected fittings, and the actual duty of the chain에 기초하고 있습니다.
제공된 표는 일반적인 용접된 오픈 링크 체인을 나타냅니다. 그리고 자동으로 클래스에 승인된 선박 앵커 체인, 해상 앵커 체인 또는 리프팅 체인으로 설명되어서는 안됩니다.L급 단선 체인, 70급 운송 체인, 스테인리스 스틸 체인 및 클래스 인증을 받은 해상 앵커 체인은 서로 다른 재료, 시험, 표시 및 인증 요구 사항이 있는 별도의 제품군입니다.이 제품은 자격을 갖춘 장기적인 체인 제조 파트너를 통해 공급됩니다., 각 주문에 대한 사양 일치 및 검사 범위가 확인됩니다.
빠른 사양
- 체인 범위: 짧은 링크, 중간 링크, 긴 링크 → 콤팩트 링크, 균형 잡힌 범용 기하학 및 가벼운 확장 피치 링크를 선택할 수 있습니다.
- 명목 크기 범위: 짧은 링크 5~24mm, 중간 링크 3~24mm, 긴 링크 3~10mm → 가벼운 유틸리티 체인을 더 큰 범용 해상 체인 크기로 덮습니다.
- 기준 작업 부하 범위: 0.05~5.43 t 제공된 표 → 값은 나열된 체인 구성에만 적용되며 다른 등급 또는 재료로 전환되어서는 안됩니다.
- 건설: 전기 용접 된 둥근 강철 링크 → 링크 기하학, 용접 품질, 차원 일관성 및 검증 테스트 범위는 주요 구매 포인트입니다.
- 표면 마감: 검은 마감 또는 핫디프 galvanized → 검은 마감은 경제적입니다; 핫디프 galvanizing은 야외 및 해양 노출에 대한 향상된 부식 보호를 제공합니다.
- 선택 데이터: S, R, F, 매 미터 당 링크 및 100 kg 당 미터 → 연결 청량, 체인 길이 추정, 포장 및 화물 계획에 유용합니다.
- 적용 범위: 일반용 및 해상용 체인 → 상공 승강, 운송 제약, 인증된 선박 앵커링 및 해상 매어링은 별도로 확인된 체인 등급을 요구합니다.
- 공급 모델: 자격을 갖춘 제조 파트너를 통해 공급됩니다 → 공장, 재료, 테스트, 표시 및 인증 범위는 제안 전에 확인됩니다.
주요 기술 매개 변수
| 종류 | 체인 크기 | 작업 부하 | 링크 차원 | Mtr 당 링크 | 100kg 당 길이 | |||
| S | R | F | B.F | H.D.G. | ||||
| mm | 산 | mm | mm | mm | PC | m | m | |
| 짧은 링크 | 5 | 0.24 | 5 | 14.6 | 17.2 | 68.3 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 52.9 | 114 | 108 | |
| 8 | 0.53 | 8 | 24 | 27.5 | 41.7 | 70.5 | 67 | |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 33.9 | 45.2 | 42.9 | |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 26.7 | 29.5 | 28 | |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 25.8 | 26.9 | 26.3 | |
| 16 | 2.31 | 16 | 47 | 54 | 21.3 | 17.6 | 16.7 | |
| 20 | 3.45 | 20 | 59 | 68.5 | 16.9 | 11.3 | 11.1 | |
| 22 | 4.55 | 22 | 64.9 | 77 | 15.4 | 9.5 | 9.2 | |
| 24 | 5.43 | 24 | 71 | 82.2 | 14.1 | 7.8 | 7.6 | |
| 중간 링크 | 3 | 0.06 | 3.15 | 15.7 | 13.1 | 63.8 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 53.9 | 320 | 305 | |
| 5 | 0.19 | 5 | 22 | 19.4 | 45.4 | 203 | 193 | |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 37.8 | 129 | 120 | |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 31 | 77.8 | 74.1 | |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 25 | 48.5 | 47.1 | |
| 12 | 1.35 | 12 | 46 | 44 | 21.7 | 34 | 33.3 | |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 20.3 | 29.7 | 27.7 | |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 16.8 | 20.2 | 18.2 | |
| 20 | 3.67 | 20 | 73.3 | 70 | 13.6 | 12.3 | 11.6 | |
| 24 | 5.31 | 24 | 87 | 83.6 | 11.5 | 8.5 | 8.04 | |
| 긴 링크 | 3 | 0.05 | 3.15 | 22.1 | 15.7 | 45.3 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 39.3 | 345 | 323 | |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 34.1 | 217 | 206 | |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 29 | 135 | 128 | |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 24.3 | 82.2 | 78.1 | |
| 10 | 0.83 | 10 | 49 | 38.7 | 20.4 | 52.8 | 50.2 | |
선택 및 조사 가이드
단계 1: 실제 용도를 지정하십시오: 해상 용도용 앵커링, 매어링, 견인 체인, 장벽 체인, 농업용, 일반 구제체, 들어올림 또는 운송 부하 구제체의무는 필요한 체인 등급과 준수 경로를 결정합니다..
단계 2: 짧은, 중간, 또는 긴 링크를 선택; 명목 크기; 필요한 참조 작업 부하; 및 S / R / F 차원.또는 부적절한 경우 앵커 장착 장치의 차원.
단계 3: 재료와 등급을 확인합니다. 탄소-강철 일반용 체인은 공급 테이블의 기준입니다.클래스 승인된 앵커 체인 및 별도의 기술적 데이터가 필요합니다..
단계 4: 마무리 및 환경을 확인: 검은색 / 자체 색상, 핫 디프 galvanized, 닦은 스테인리스 스틸, 또는 다른 지정 코팅.화학물질 노출, 보관 조건.
단계 5: 공급된 길이, 연속 길이 또는 절단 길이, 끝 연결 요구 사항, 연결 링크, 매듭 또는 갈고리, 식별 표시, 포장 방법그리고 사슬이 코일로 공급되는지, 드럼, 가방, 버킷, 또는 뭉치.
단계 6: 양, 요구되는 표준 및 등급, 시험 및 인증 범위, 제3자 또는 클래스 요구 사항, 배송 목적지, 요구되는 배송 시간,이미 있는 사슬과 일치하는 경우 도면 또는 샘플 사진.
구조
Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order
제조, 마무리 및 검사 고려 사항
- 링크 기하학은 유연성, 미터 당 질량, 연결 클리어런스 및 체인이 피팅을 둘러싼 방식을 제어합니다. 명목 지름만으로는 교체 선택에 충분하지 않습니다.
- 짧은 링크 체인은 콤팩트한 링크 패턴과 일반적으로 더 높은 링크 밀도를 제공하지만 중간 링크 체인은 유연성과 질량을 균형있게합니다.긴 링크 체인은 낮은 링크 수와 더 쉬운 연결을 위해 확장 된 피치를 사용하지만 더 높은 부하에 자동적으로 적합하지 않습니다..
- 용접 위치, 융합 품질, 차원 반복성 및 유해한 균열 또는 심각한 변형이 없는 것은 공장 검사에 포함되어야 합니다.
- 검은색 또는 자색의 사슬은 제한적인 진식 보호를 제공하며 일반적으로 진식 노출이 중요한 경우 적절한 저장, 윤활 또는 프로젝트 코팅이 필요합니다.
- 핫디프 진열은 부식 저항성을 향상시킵니다. 그러나 코팅 두께는 링크 클리어런스, 질량, 표면 외관 및 밀접한 연결 장치 또는 캘리브레이트 장비와의 호환성에 영향을 줄 수 있습니다.
- 스테인리스 스틸 및 합금 스틸 옵션은 자신의 재료 인증서, 부하 테이블, 열 처리 및 테스트 기반을 사용해야합니다. 탄소 스틸 테이블은 다른 재료에 대해 재사용되어서는 안됩니다.
- 검증 시험, 파기 부하 시험, 차원 샘플링, 표시 및 추적성은 제품 이름에서 가정하는 대신 구매 사양에 명시되어야합니다.
- 제공된 설명에는 열에 저항하는 기능이 포함되어 있지만 온도 범위 또는 고온 부하 감소는 제공되지 않았습니다.열 저항은 재료와 허용된 사용 온도가 확인되기 전까지는 공개되어서는 안 됩니다..
사용자 지정 속성
- 제품군: 열연결로 용접된 체인 → 호주 시장의 해상 및 일반용 용도로 공급됩니다.
- 링크 유형: 짧은 / 중간 / 긴 → 소형성, 유연성, 연결 부착 및 사슬 무게에 따라 선택하십시오.
- 명목 크기: 연결 유형에 따라 3~24mm → 실제 바 지름 S와 연결 크기 R / F를 확인합니다.
- 재료: 기준으로 탄소강 → 스테인레스 스틸 또는 합금강은 별도의 확인과 기술적 데이터가 필요합니다.
- 표면 마감: 검은 마감 또는 핫-디프 galvanized → 닦은 마감은 일반적으로 표준 탄소 강철 체인보다는 스테인리스 스틸에 관련이 있습니다.
- 작업 부하: 제공된 표의 기준값 → 단속부하, 파기부하, WLL 들어올림, 앵커 보유 용량 또는 클래스 승인 부하로 다시 표시되지 않습니다.
- L급 옵션: 별도의 단선 체인 가족 → 표준, 설계 요인, 표시 및 인증이 확인되어야 합니다.
- 70급 옵션: 분리된 운송체제 체인 가족 → 부착 용량 및 AS/NZS 4344 준수 사항은 별도로 표기해야 합니다. 들어올리는 것은 아닙니다.
- 해상 앵커 체인 상태: 확인해야 합니다 → 목록에 있는 오픈 링크 체인은 자동으로 클래스에 승인된 선박 앵커 체인 또는 해상 앵커 체인이 아닙니다.
- 공급 상태: 소스 제품 → 합격 파트너 공장을 통해 공급되며 합격 검사, 표시 및 문서 범위가 있습니다.
어떻게 작동 합니까?
힘은 호환된 앵커, 밧줄, 갈고리, or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear부식, 연장, 왜곡 및 용접 손상
신청서
Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching
인증 및 공급 범위
밀리 인증서, 제조사 검사 보고서, 증명 테스트 기록 및 제3자 검사 등은 선택된 체인 유형, 등급, 공장 능력 및 주문 요구 사항에 따라 구성될 수 있습니다.클래스 소사이어티 인증은 이 일반 오픈 링크 체인에 표준이 아니며, 체인이 클래스 제어 해상 애플리케이션을 위해 의도될 때 코팅 전에 확인되어야 합니다..
인증 옵션: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 및 공장 인증서 ∼ 프로젝트가 필요할 때만 사용할 수 있습니다.선택된 공장에서 지원, 그리고 관련 검사 또는 클래스 절차에 의해 승인됩니다.

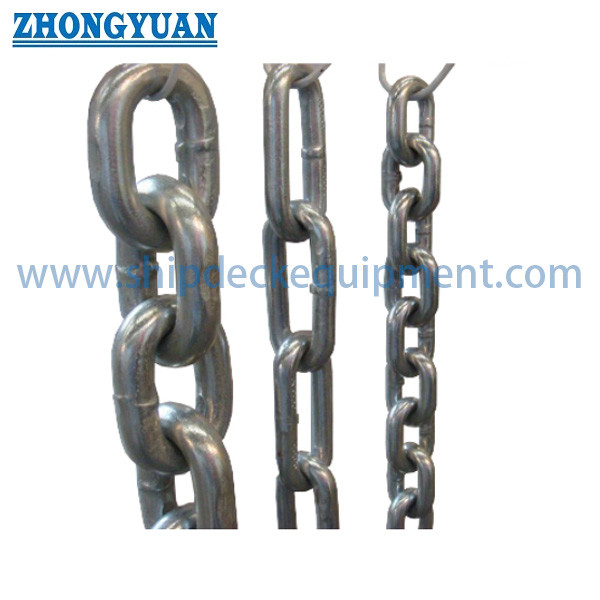

그림 & 사진
FAQ
Q1: 이것은 클래스에 승인된 선박 앵커 체인과 같습니까?
A1: 아닙니다. 제공 된 표는 짧은, 중형 및 긴 링크 패턴으로 용접 된 오픈 링크 체인을 설명합니다. 선박 앵커 체인 주문은 일반적으로 별도로 확인 된 체인 유형, 재료 등급,명목 지름, 견고하고 깨지는 부하, 끝 링크, 결합 체인, 표시 및 클래스 검사.
Q2: 목록 된 사슬은 상공 리프팅 또는 운송 구속용으로 사용될 수 있습니까?
A2: 기본이 아닙니다. 리프팅 체인은 적절한 리프팅 등급과 관련한 표시, 검증 테스트 및 인증으로 공급되어야 합니다.70등급의 운송 사슬은 연결 표준을 준수하는 별도의 제품이며 승강 사슬은 아닙니다.일반 중간 연결 및 긴 연결 체인은 특정 인증 된 제품 사양이 그 사용을 지원하지 않는 한 헤드 리프팅에 권장되지 않아야합니다.
Q3: 정확 한 표결 을 위해 어떤 정보 가 필요 합니까?
A3: 적용을 확인합니다. 링크 유형, 명목 크기, 요구되는 부하 기준, 재료 및 등급, 마무리, 전체 길거리 및 절단 길거리, 끝 장착장치, 적용되는 표준, 시험 및 인증 범위, 표시,양, 포장, 목적지 및 배달 날짜. 교체 체인에는 도면 또는 샘플이 권장됩니다.
