스터드링크 해양 앵커 체인 | 선박 계류용 U1 U2 U3 플래시 버트 용접
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 체인 지름: | 12.5mm~70mm | 샷당 길이: | 25.0~27.5m |
|---|---|---|---|
| 유형: | 스터드 링크 | 건설: | 플래시 맞대기 용접 롤 스틸 바 |
| 등급: | U2; U3 | 시험: | 물성시험, 열처리, 내력시험, 파단하중 시험 |
| 표면 처리: | 그릿 블라스팅, 용융 아연 도금, 검정색 페인트 또는 필요에 따라 | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA 등 |
| 강조하다: | IACS 스터드 링크 닻사슬,U2 스터드 링크 닻사슬,U3 해양 닻사슬 |
||
제품 설명
스터드 링크 해양 앵커 체인 | 선박 앵커링용 U1 U2 U3 플래시 버트 용접
제품 개요
스터드 링크 해양 앵커 체인은 선박 앵커링 시스템에 공급되는 플래시 버트 용접 체인 케이블입니다. 각 일반 링크에는 링크 형상을 지지하고 과도한 변형 및 뒤틀림을 제한하며 윈들리스 케이블 리프터와의 안정적인 결합을 제공하는 중앙 스터드가 포함되어 있습니다. 이 체인은 앵커, 윈들리스, 체인 스토퍼, 호스 파이프, 체인 로커 및 연결 액세서리를 포함한 전체 앵커링 장치의 일부로 선택됩니다.
공급 범위는 U1, U2 및 U3 등급의 12.5~70mm이며, 일반적으로 25.0m에서 27.5m 사이의 샷 길이로 주문됩니다. ISO 1704:2022는 스터드 링크 앵커 체인의 인정된 치수 기준을 제공하며, 적용 가능한 분류 규칙 및 IACS UR W18은 승인된 제조, 재료, 열처리, 인장 시험, 파단 하중 시험, 마킹 및 인증에 대한 요구 사항을 제공합니다. 이 페이지는 선박 앵커 체인에 관한 것이며, R3, R3S, R4 이상의 해양 영구 계류 체인 등급은 별도의 제품이며 다른 사양이 필요합니다.
빠른 사양
- 제품 유형: 스터드 링크 해양 앵커 체인 → 선박의 앵커와 윈들리스 / 체인 로커 앵커링 장치 사이에 사용됩니다.
- 구조: 플래시 버트 용접 압연 강철 링크와 스터드 장착 → 링크 모양과 안정적인 케이블 리프터 결합을 지원합니다.
- 등급 옵션: U1 / U2 / U3 → 최종 등급은 선박 장비 계산, 분류 규칙 및 승인된 체인 작업 범위에 따릅니다.
- 공칭 직경: 12.5~70mm → 승인된 상세 치수 및 질량은 제조업체의 분류 도면을 통해 확인해야 합니다.
- 샷 길이: 주문에 따라 25.0~27.5m → 27.5m는 IACS UR W18에서 분류 인장 시험에 참조되는 표준 체인 길이입니다.
- 시험 기준: 치수 검사, 인장 시험, 파단 하중 시험 및 등급별 기계적 시험 → 조사 범위는 생산 전에 확인됩니다.
- 표면 상태: 프로젝트 및 분류에서 승인한 경우 검정 페인트, 쇼트 블라스팅 또는 열연 아연 도금 → 코팅은 필요한 검사 및 시험 후에 적용됩니다.
- 공급 상태: 분류 승인된 체인 제조업체에서 공급 → 분류 증명서, 제조사 서류 및 재료 추적성은 구매 범위에 따라 준비됩니다.
주요 기술 매개변수
| 공칭 크기 |
L | B | 인장 하중 |
파단 하중 |
인장 하중 |
파단 하중 |
인장 하중 |
파단 하중 |
무게 (KG/27.5M) |
| MM | MM | MM | KN | KN | KN | KN | KN | KN | KG |
| 12.5 | 75 | 45 | 28.75 | 57.81 | 41.2 | 82.6 | 56.4 | 112.8 | 85.41 |
| 14 | 84 | 50.4 | 34.78 | 69.93 | 51 | 101.9 | 70.76 | 141.51 | 106.55 |
| 16 | 96 | 57.6 | 47.1 | 94.72 | 66.2 | 132.3 | 92.42 | 184.83 | 139.43 |
| 17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.1 | 178.35 |
| 19 | 114 | 68.4 | 66.42 | 133.57 | 93.6 | 187.2 | 130.32 | 260.64 | 217.68 |
| 20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.7 | 303.42 | 229.14 |
| 22 | 132 | 79.2 | 89.06 | 179.08 | 125.4 | 250.9 | 174.4 | 349.4 | 264.49 |
| 24 | 144 | 86.4 | 105.98 | 213.25 | 149.9 | 298.9 | 207.9 | 415.8 | 341.82 |
| 26 | 156 | 93.6 | 124.38 | 250.12 | 175.4 | 350.8 | 244 | 488 | 369.94 |
| 28 | 168 | 100.8 | 144.26 | 290.08 | 203.8 | 406.7 | 283 | 566 | 427.04 |
| 30 | 180 | 108 | 165.6 | 333 | 234.2 | 467.5 | 324.9 | 649.8 | 490.98 |
| 32 | 192 | 115.2 | 188.42 | 378.88 | 265.6 | 531.2 | 369.6 | 739.3 | 559.65 |
| 34 | 204 | 122.4 | 212.7 | 427.72 | 299.9 | 599.8 | 417.3 | 834.6 | 671.52 |
| 36 | 216 | 129.6 | 238.46 | 479.52 | 336.1 | 672.3 | 467.8 | 935.7 | 707.85 |
| 38 | 228 | 136.8 | 265.7 | 534.28 | 374.4 | 748.7 | 521.3 | 1042.5 | 788.98 |
| 40 | 240 | 144 | 294.4 | 592 | 414.5 | 829.1 | 577.6 | 1155.2 | 869.36 |
| 42 | 252 | 151.2 | 324.58 | 652.68 | 457.7 | 915.3 | 636.8 | 1273.6 | 959.3 |
| 44 | 264 | 158.4 | 356.22 | 716.32 | 502.7 | 999.6 | 698.9 | 1398 | 1111.25 |
| 46 | 276 | 165.6 | 389.34 | 782.92 | 548.8 | 1097.6 | 763.9 | 1527.8 | 1152.07 |
| 48 | 288 | 172.8 | 423.94 | 852.48 | 597.8 | 1195.6 | 831.7 | 1663.5 | 1256.26 |
| 50 | 300 | 180 | 460 | 926.09 | 648.8 | 1239.6 | 902.5 | 1805 | 1360.41 |
| 52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
선택 및 문의 안내
1단계:선박 스터드 링크 앵커 체인 요구 사항인지 확인한 후 선박 유형, 분류 기관, 장비 번호 또는 앵커링 장치 데이터를 제공하십시오.
2단계:분류 승인된 장비 계산, 앵커 사양 및 윈들리스 케이블 리프터 치수에서 공칭 직경 및 등급 U1, U2 또는 U3를 확인하십시오.
3단계:총 체인 길이, 샷당 길이, 필요한 경우 홀수 링크 배열, 필요한 끝 링크, 확대 링크, 켄터 연결 족쇄, 스위블 또는 앵커 족쇄를 확인하십시오.
4단계:열처리 조건, 표면 마감, 마킹 및 교체 체인이 기존 체인, 와일드캣 포켓 및 선박 액세서리 세트와 일치해야 하는지 확인하십시오.
5단계:검사 및 인증 범위 확인: 지정된 분류 기관, 조사 참석, 재료 추적성, 인장/파단 시험, 기계적 시험 및 추가 NDT 요구 사항.
6단계:수량, 배송지, 필요한 배송 시간, 포장 요구 사항 및 기존 체인 인증서, 도면 또는 명확한 치수 사진(사용 가능한 경우)을 제공하십시오.
구조
플래시 버트 용접 일반 링크 | 중앙 장착 강철 스터드 | 링크 크라운 및 용접 부위 | 체인 샷 | 끝 링크 및 확대 링크 | 켄터 연결 족쇄 | 앵커링 장치에 따른 스위블/앵커 족쇄
제조, 시험 및 추적성 이점
- 이 체인은 주문된 등급, 직경, 제조 경로 및 열처리 조건에 대해 지정된 분류 기관의 승인을 받은 공장에서 공급됩니다.
- 압연 바 식별 및 열 번호 제어는 입고 체인 강철부터 링크 성형, 플래시 버트 용접, 열처리, 시험 및 최종 인증까지 추적성을 유지합니다.
- 링크 직경, 5링크 길이, 스터드 위치, 스터드 끼움 및 치수 허용 오차는 ISO 1704 또는 분류 승인 설계에 따라 제어됩니다.
- 플래시 버트 용접 매개변수 및 플래시 제거는 생산의 중요 지점입니다. 용접 부위는 코팅 전에 육안으로 검사되며, 추가 검사는 지정된 경우에만 준비됩니다.
- 스터드 용접(사용되는 경우)은 승인된 절차를 따르며 최종 열처리 전에 완료됩니다. 스터드 위치 및 끼움은 허용되지 않는 편심 또는 느슨한 안착을 피하기 위해 확인됩니다.
- 각 27.5m 체인 길이는 해당 분류 절차에 따라 인장 시험을 받습니다. 파단 하중 샘플 및 등급별 기계적 시험은 승인된 조사 계획에 따라 채취됩니다.
- 완성된 체인 길이는 분류 인증 시 등급, 인증서 번호 및 기관 스탬프로 표시되어, 납품된 샷을 시험 및 재료 문서와 연결할 수 있습니다.
사용자 정의 속성
- 표준: ISO 1704:2022 / 적용 가능한 분류 규칙 → 구매 사양에 명시된 치수 표준 및 분류 버전을 확인하십시오.
- 등급: U1 / U2 / U3 → 등급은 재료 특성, 열처리 및 인증된 인장/파단 하중을 결정합니다.
- 직경: 12.5~70mm → 최종 크기는 체인 무게만으로 선택되는 것이 아니라 선박 앵커링 장비 요구 사항에 따라 선택됩니다.
- 샷 길이: 25.0~27.5m → 특수 길이 및 끝 링크 구성은 체인 공장 및 분류 확인 대상입니다.
- 표면 마감: 검정 페인트 / 쇼트 블라스팅 / 열연 아연 도금 → 코팅은 필요한 검사 순서 및 프로젝트 사양과 호환되어야 합니다.
- 액세서리: 연결 족쇄 / 끝 링크 / 확대 링크 / 스위블 / 앵커 족쇄 → 필요한 경우 일치하는 등급 및 직경 시스템으로 공급됩니다.
- 인증: 지정된 분류 및 승인된 공장 범위에 따름 → 재고 체인에 대해 당연하게 여겨지는 것이 아니라 주문 전에 인증서 가용성을 확인하십시오.
작동 방식
앵커가 배치됨 → 스터드 링크 체인이 호스 파이프와 윈들리스 케이블 리프터를 통과함 → 스터드가 링크 형상과 안정적인 포켓 결합을 지지함 → 체인 장력은 윈들리스 브레이크와 체인 스토퍼로 제어됨 → 앵커가 회수되고 체인이 세척되어 체인 로커에 보관됨
응용 분야
화물선 | 벌크 캐리어 | 유조선 | 컨테이너선 | 일반 화물선 | 작업선 | 신조 앵커링 시스템 | 교체 앵커 체인 샷 | 예비 체인 길이 및 인증 액세서리
인증 및 이점
분류 인증은 주문된 등급, 직경, 열처리, 시험 범위 및 조사 계획에 따라 승인된 체인 제조업체를 통해 준비될 수 있습니다. IACS는 통합 기술 요구 사항을 수립하며, 개별 분류 기관은 조사를 수행하거나 수락하고 해당 제품 인증서를 발급합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 시험 증명서.

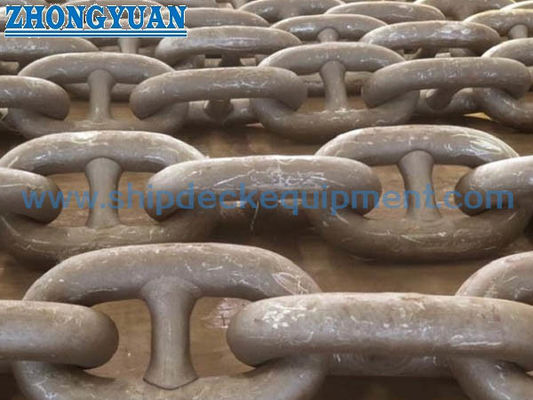

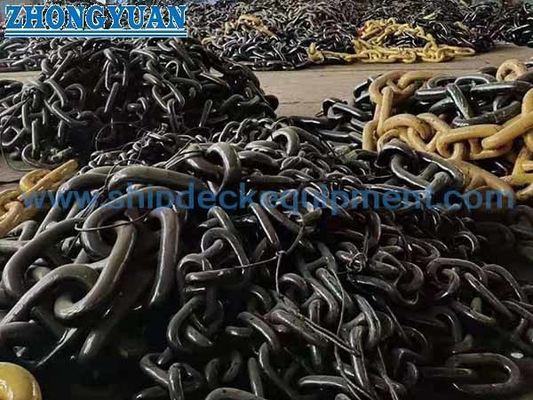

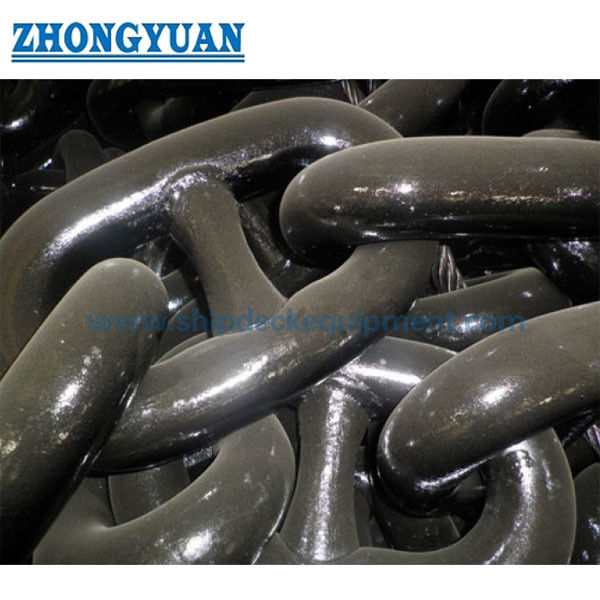

도면 및 사진
자주 묻는 질문
Q1: U1, U2 또는 U3 앵커 체인 등급은 어떻게 선택해야 합니까?
A1: 선박의 분류 승인된 앵커링 장비 계산, 체인 직경, 앵커 사양 및 윈들리스 케이블 리프터 설계를 사용하십시오. 전체 체인, 액세서리, 윈들리스 및 분류 승인이 호환성을 유지해야 하므로 더 높은 등급을 자동으로 대체해서는 안 됩니다.
Q2: 모든 앵커 체인 샷에 UT 및 MT가 수행됩니까?
A2: 보편적인 기본값은 아닙니다. 표준 분류 범위에는 치수 검사, 인장 시험, 파단 하중 시험, 플래시 버트 용접 육안 검사 및 등급별 기계적 시험이 포함됩니다. UT, MT 또는 기타 NDT는 문의 시 명시하고 제조업체 및 분류 기관과 합의해야 합니다.
Q3: 이 U1 / U2 / U3 체인을 해양 영구 계류 체인으로 사용할 수 있습니까?
A3: 별도의 승인된 사양 없이는 사용할 수 없습니다. R3, R3S, R4, R4S 이상의 해양 계류 등급은 재료, 인성, 피로, 제조 및 인증 요구 사항이 다르므로 별도의 제품으로 견적해야 합니다.
분류 승인 U1 U2 U3 플래시 버트 용접 스터드 링크 해양 앵커 체인 도면
