DIN 763 긴 연결 원형 철계열
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | DIN763; | 등급:: | 40학년, U2, U1 등 |
|---|---|---|---|
| 체인 직경:: | 13 밀리미터 내지 32 밀리미터 | 샷당 길이:: | 맞춤형 |
| 건설:: | 플래시 맞대기 용접, | 유형:: | 오픈 링크, 스터드리스 링크; |
| 시험을 받으세요 :: | 내하중시험, 파단하중시험, 물성시험, | 표면 처리:: | 용융 아연 도금, 전기 아연 도금, 부식 방지 페인트; |
| 분류 인증서:: | TUV, ABS, DNV, LR, RINA, BV, 기타 제3자 검사 인증서 및 Mill 인증서. | 물질 등급 :: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| 강조하다: | DIN 763 스터드리스 링크 체인,독일 표준 스터드리스 링크 체인,32mm 스테인레스 스틸 계류 체인 |
||
제품 설명
DIN 763 긴 연결 원형 철계열
제품 개요
DIN 763 긴 링크 둥근 강철 사슬은 더 큰 맑은 링크 개척과 미터 당 낮은 링크 수가 유용한 일반적인 기술적 용도로 용접, 시험, 정렬되지 않은 사슬입니다.긴 피치 는 실용적 인 커넥터 클리어먼스와 유연 한 라우팅 을 제공합니다, 정렬되지 않은 기하학은 주머니 바퀴, 정렬 된 체인 드라이브 또는 일치하는 피치와 인증 된 리프팅 체인 등급을 요구하는 호스팅 시스템에 선택되지 않는 것을 의미합니다.
선박 공급의 경우, 사슬은 일반적인 고정, 안전 장벽, 장비 유지 및 다른 비 승강 작업에 고려 될 수 있습니다. 재료, 진식 보호, 테스트 기초,그리고 프로젝트 수용그것은 해당 제품 표준, 설계 부하, 시험, 또는 시험에 해당하는 경우를 제외하고는 클래스에 승인 된 앵커 체인, 주요 매어 체인, 불어 매어 체인 또는 리프팅 체인으로 설명되어서는 안됩니다.그리고 승인 범위는 별도로 확인됩니다..
빠른 사양
- 표준 기준: DIN 763:1990-12 → 시험된, 정정되지 않은, 긴 링크의 둥근 강철 사슬에 대한 공식 명칭
- 구성: 개방형, 톱니 없는, 용접 된 둥근 링크 체인 → 긴 내부 피치는 커넥터 클리어먼스를 제공하고 미터 당 링크 수를 줄입니다.
- 출판된 DIN 명목 범위: 1990년판에서 4~16mm → 이 범위 밖의 공급된 크기는 DIN 763 패턴/자격 크기로 취급되어야 합니다.
- 주요 선택 차원: 명목 지름 d, 내부 피치 t, 외부 너비 b2 및 미터 당 질량 → 커넥터 크기, 공백 및 필요한 체인 길이를 확인합니다.
- 제조 방법: 플래시 부트 용접 링크 건설 → 용접 일관성, 링크 기하학 및 검증 테스트는 품질 제어 핵심 포인트입니다.
- 재료 옵션: 탄소-만간스 강철 또는 스테인리스 강철 주문에 따라 → Q195, Q235, CM490, 20Mn2, SUS 304 및 SUS 316은 제공된 데이터에 나열되어 있습니다.정확한 등급 동등성은 확인이 필요합니다..
- 표면 처리: 자체 색상, 페인트, 전기 가열, 또는 핫 다이프 가열 → 부식 노출 및 차원 요구 사항에 따라 선택하십시오.
- 부하 용어: 작업 부하, 시험 부하 및 파기 부하는 개별적으로 제공된 값입니다 → 승인 된 근거 없이는 승부 WLL 또는 앵커 체인 등급으로 변환되어서는 안됩니다.
주요 기술 매개 변수
| 체인 크기 | 안쪽 길이 | 바깥 너비 | 작업 부하 | 시험 부하 | 부하 를 꺾는 것 | 1미터 당 무게 | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | 1kg | N | N | 1kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
선택 및 조사 가이드
단계 1: 실제 의무를 확인하고 DIN 763 일반용 사슬이 허용되는지 확인합니다. 사슬이 선박 고정, 장벽, 구속, 정적 매달림용인지 명확하게 표시하십시오.또는 다른 부착 기능.
단계 2: 명목 지름 d, 내부 피치 t, 외부 너비 b2, 총 길이나 총 길이, 끝 링크 배열, 커넥터 크기 및 필요한 차원 허용을 확인합니다.
단계 3: 재료의 종류, 요구되는 기계적 특성, 열처리 상태 및 각 주문 된 크기가 DIN 763에 따라야하는지 또는 DIN 763 패턴 / 사용자 정의 크기로 공급 될 수 있는지 확인합니다.
단계 4: 표면 상태와 노출을 확인합니다: 자체 색상, 부식 방지 페인트, 전자기, 열로 진열 진열 또는 스테인리스 스틸, eventual coating thickness requirement를 포함하여.
단계 5: 견인 전에 검사 및 문서의 범위를 확인합니다: 재료 인증서, 제조업체의 시험 인증서, 증명 부하 테스트, 깰 부하 테스트, 제3자 목격자,또는 클래스 관련 승인을 동의에 따라.
단계 6: 양, 포장 형태, 배송 목적지, 필요한 배송 시간, 신청 도면, 체인 끝 세부 정보 및 사용 가능한 경우 참조 사진.
구조
둥근 강철 연결고리 둥근 내부 피치 둥근 둥지 없는 연결고리 짝짝으로 용접된 관절 비정형 기하학 정해진 표면 완성도
용접, 시험 및 품질 장점
- 긴 링크 기하학은 커넥터 적합성 검증에 따라 비교 가능한 짧은 링크 체인보다 자물쇠, 갈고리, 커넥터 및 라우팅에 더 큰 개방을 제공합니다.
- 플래시 부트 용접은 연속적인 용접 링크를 형성합니다; 생산 통제는 용접 장애, 열에 영향을받는 구역 상태, 링크 모양 및 유해한 날카로운 가장자리를 제거하는 데 중점을 두어야합니다.
- d, t 및 b2의 차원 검사 는 커넥터 호환성 및 미터 당 일정한 질량을 지원하며 DIN 763가 캘리브레이션되지 않은 체인 표준이라는 것을 인정합니다.
- 시험용 부하 및 분해부하 테스트는 합의된 시험 계획에 따라 구성될 수 있습니다. 시험 빈도, 샘플 기반, 수용 기준 및 목격자 범위는 구매 주문에 명시되어야 합니다.
- 소재 선택 및 열 처리는 필요한 기계적 특성에 맞춰져야 합니다.그리고 스테인레스 스틸 변종은 확인되지 않은 로드 테이블을 공유하지 않아야합니다..
- 진료 또는 코팅은 부식 저항성을 향상시킵니다. 그러나 코팅 방법과 두께는 차원 클리어런스, 표면 상태 및 서비스 환경을 고려하여 선택해야합니다.
- 롯데 식별, 재료 추적성 및 테스트 기록은 표준 배송으로 가정하기보다는 합의된 문서 범위에 따라 포함될 수 있습니다.
사용자 지정 속성
- 표준: DIN 763:1990-12 → 검증된, 정렬되지 않은, 일반 기술용 긴 링크 둥근 철 연쇄.
- 표준 상태: DIN 미디어 → DIN 763:2026-03에 의해 현재로 지정된 1990판은 초안이며 최종 출판 표준으로 인용되어서는 안됩니다.
- 타입: 개방형, 톱니 없는, 긴 링크 체인 → 톱니 안에는 톱니가 장착되지 않습니다.
- 명목 지름: 출판 된 1990 표준 범위 내에서 4 ′′ 16 mm → 2 ′′ 32 mm 공급자 범위 사이즈별 확인이 필요합니다.
- 재료: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 제공된 데이터에 나열되어 있습니다 → 정확한 동등한 사양과 기계적 특성이 확인됩니다.
- 열처리: 재료 및 대상 특성에 따라 → 더 높은 강도 등급에 대한 열처리 주기와 수용 값이 명시되어야 합니다.
- 표면 처리: 페인트 / 전기 가열 / 핫 다이프 가열 / 스테인리스 마감 → 노출 및 코팅 사양에 따라 선택하십시오.
- 시험: 합의된 범위 → 시험 기준 및 샘플링 빈도에 따라 재료 시험 / 단속량 시험 / 단속량 시험
- 사용 제한: 일반용 비부착 체인 → 별도의 승인 없이는 부착 체인, 인증된 앵커 체인 또는 클래스 승인된 앵커 체인으로 홍보해서는 안 됩니다.
어떻게 작동 합니까?
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
신청서
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
인증 및 장점
검사 및 문서는 프로젝트 요구 사항, 재료 추적성, 합의된 테스트 계획 및 승인 절차에 따라 정리 될 수 있습니다.가격 및 구매 주문에 포함되지 않는 한 클래스 또는 제3자 인증서가 가정되어서는 안됩니다..
인증/검사 옵션은 사전 확인을 받아야 합니다: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, 제3자 검사 및 제조사 시험 인증서.

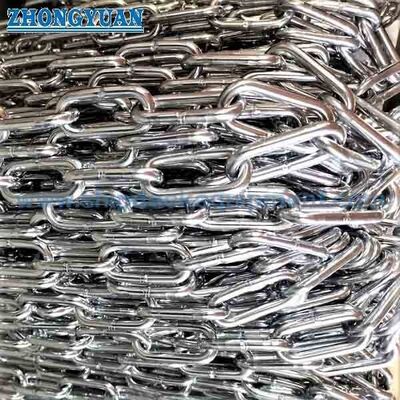

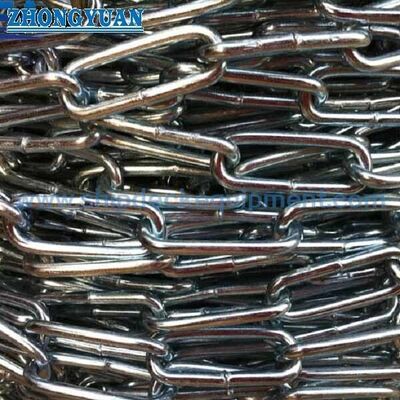

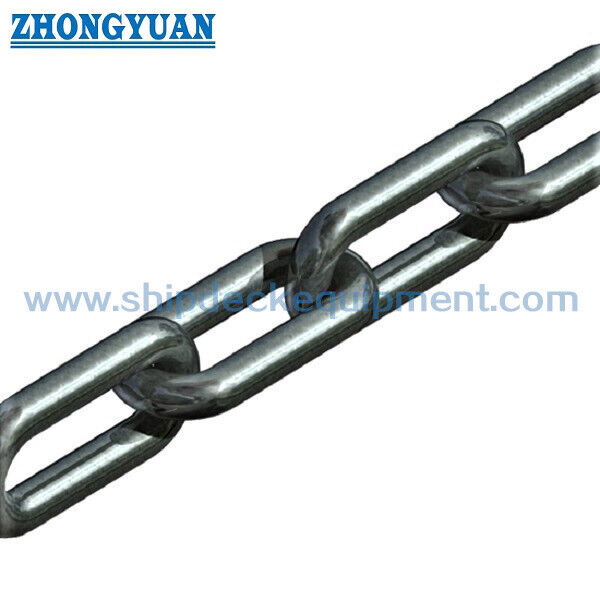

그림 & 사진
FAQ
Q1: DIN 763 긴 링크 체인이 들어올릴 수 있나요?
A1: 그것은 단순히 작업, 시험 및 깨는 부하가 표시되어 있기 때문에 상위 승강장 체인으로 선택되어서는 안됩니다. 승강장 사용은 적용 가능한 승강장 체인 표준, 등급, 설계 요인을 필요로합니다.,표기, 시험 및 인증
Q2: 2mm에서 32mm까지 모든 크기를 DIN 763로 설명 할 수 있습니까?
A2: 출판된 DIN 763:1990-12 범위는 일반적으로 4mm에서 16mm까지의 명목 지름으로 식별됩니다.그 범위 밖의 크기는 DIN 763 패턴 또는 맞춤형 긴 링크 체인으로 설명되어야 하며, 적용 가능한 도면 및 시험 문서에 의해 차원 및 기계적 적합성이 확인될 때까지.
Q3: 신뢰할 수 있는 가격 요약에 필요한 정보는 무엇입니까?
A3: 적용, 명목 지름, 연결 크기, 총 길이나 샷 길, 끝 연결 배열, 재료, 열 처리, 표면 완화, 필요한 작업 / 시험 / 깨기 부하 기초를 확인합니다.검사 범위, 양, 포장, 목적지, 배송 시간
