선박의 앵커링 및 해상 앵커링 시스템용 가조 및 주사철 앵커링 체인 액세서리
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 재료: | 단조, 주조, 압연봉 | 지름: | 12.5mm~162mm |
|---|---|---|---|
| 마치다: | 검정색 페인트 또는 용융 아연 도금 | 등급: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| 해양 증명서: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| 강조하다: | 부표새클 닻사슬 부속물,ISO9001 닻사슬 부속물,CCS 앵커와 닻사슬 |
||
제품 설명
선박의 앵커링 및 해상 앵커링 시스템용 가조 및 주사철 앵커링 체인 액세서리
제품 개요
이 제품군은 선박의 앵커링 및 해상 매어링 시스템에서 체인 집합을 연결, 종료, 회전, 확대 또는 조정하는 데 사용되는 철강 앵커 체인 액세서리를 포함합니다.사용 가능한 품목에는 켄터 쇠사슬이 포함됩니다., 괄목, 끝 괄목, 회전, 회전 괄목, 웅전 괄목, 회전 그룹, 판, 일반적인 링크, 확장 된 링크, 끝 링크 및 프로젝트 특정 연결 구성 요소.
액세서리는 자체 제조 제품으로 제시되는 것이 아니라 자격을 갖춘 앵커 체인 제조 파트너를 통해 공급됩니다. 선택은 사슬의 명목 지름에 따라 이루어집니다.체인 등급, 짝짓기 링크 기하학, 견제 및 깨기 부하 요구 사항, 핀 배치, 재료 경로, 열 처리, 검사 범위 및 분류 문서.조류 가용성 은 급속한 배 수리 또는 교체 의 요청 을 지원 할 수 있습니다., 그러나 실제 품목, 등급, 차원, 표시 및 인증 팩은 공고 전에 확인되어야 합니다.
사용 가능한 액세서리 유형

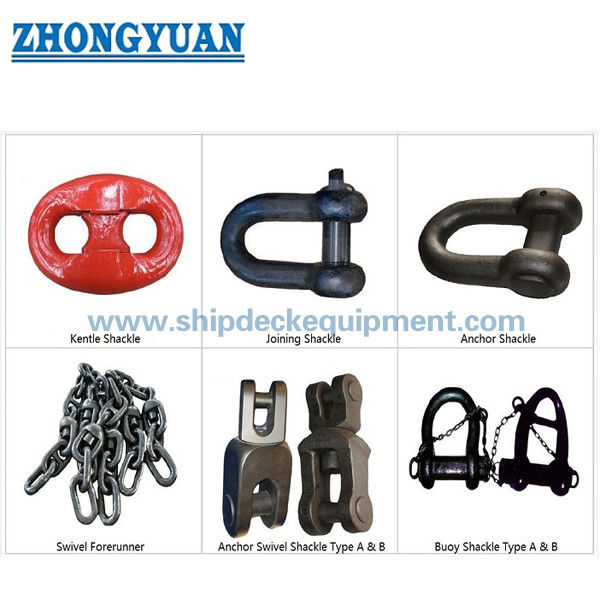

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
빠른 사양
- 제품군: 앙커 체인 및 앙커 체인 액세서리 → 일반적인 리프팅 하드웨어로 사용되지 않고 체인 조립을 완료하거나 교체하는 데 사용됩니다.
- 명목 지름 범위: 12.5~162mm 공급 범위 → 최종 사용 가능성은 액세서리 유형, 품질, 제조업체의 승인 및 재고 상태에 따라 다릅니다.
- 재료 경로: 도장 철강, 주사철강 또는 롤링 막대기 건설 → 허용 된 프로세스는 액세서리 설계 및 적용되는 클래스 규칙에 따라 다릅니다.
- 해상 앵커 체인 등급: 제공된 정보에 명시된 U2/U3 → 각 항목에 대한 정확한 클래스 지정 및 인증 범위가 확인되어야 합니다.
- 해상 매킹 등급: R3 / R3S / R4 가 사용 가능한 것으로 표시됩니다 → 해상 매킹 등급은 별도의 승인 제조, 열처리, 테스트 및 추적성을 요구합니다.
- 표면 보호: 검은 색으로 칠하거나 뜨거운 담전 → 코팅 선택은 체인 서비스, 차원 적합성, 검사 순서 및 프로젝트 사양을 고려해야합니다.
- 세부적인 웅덩이 띠 범위: 사슬의 명목 지름 38~90 mm → 제공된 참조 표에는 M2 / M3 등급의 시험 부하와 A형 / B형 무게가 포함되어 있습니다.
- 공급 및 문서: 재고 또는 프로젝트 주문 → 제조자, 재료, 테스트, NDE 및 클래스 문서는 확인 된 주문 범위에 따라만 제공됩니다.
주요 기술 매개 변수
|
정상 사슬 직경 (mm) |
d | L | L1 | B | B2 | D |
M2급 시험 부하 KN (T) |
M3급 시험 부하 KN (T) |
A형 무게 (kg) |
유형 B 무게 (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1 ((71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5 ((58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.1 (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373 ((140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059 ((108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138 ((116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706 ((174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294 ((132) | 1814 ((185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383 ((141) | 1942년 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187 ((223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844 ((188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991년 ((203) | 2795 ((285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 ((219) | 3011 ((307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 ((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746 ((280) | 3854 ((393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 ((417) | 345 | 332 |
선택 및 조사 가이드
단계 1: 정확한 액세서리를 확인합니다: 켄터 자물쇠, 끝 자물쇠, 회전, 회전 그룹, 보이 자물쇠, 확장 된 링크 또는 다른 연결 항목.
단계 2: nominal chain diameter, chain construction, grade, applicable standard or class rule, 그리고 인접한 체인 링크의 일치 크기를 확인합니다.
단계 3: 필요한 증명 부하, 깨기 부하 또는 인증 된 시험 근거를 제공하십시오. SWL, 증명 부하 또는 MBL를 서로 대체하지 마십시오.
4단계:조각, 주름 또는 롤링 바 구조, 열처리 상태, 핀 및 잠금 장치 및 용접 수리에 대한 제한을 확인합니다.
단계 5: 표면 마감, 표기, NDE, 차원 보고서, 재료 추적성, 제조자 인증서 및 쿼터 전에 클래스 증언을 확인합니다.
단계 6: 수량, 필요한 배송 시간, 목적지, 재고 교체 긴급성, 선박 또는 해상 단위 유형 및 기존 부품의 도면 또는 명확한 사진을 제공하십시오.
구조
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
재료, 제조 및 검사 장점
- 액세서리 기하학은 연결 사슬과 일치합니다. 명목 지름만으로는 매듭, 회전, 끝 링크, 확장 된 링크 및 인접한 체인 케이블 사이의 적합성을 확인하지 못하기 때문입니다.
- 도조된 액세서리는 승인된 설계 및 재료 경로에서 도조가 명시될 때 도조된 부하 경로를 제공합니다.유연한 설계 및 승인에 의해 허용되는 경우에만 주조 또는 롤링 바의 대체가 제공됩니다..
- 열처리는 등급 및 제조 경로에 따라 선택되며 지정된 증명, 파기, 기계 및 검사 단계 전에 완료됩니다.
- 분류된 공급품의 경우, 재료 식별, 열 번호, 등급 표시 및 시험 문서는 승인 된 재료에서 완성된 액세서리까지 추적 할 수 있어야 합니다.
- 해상 R3 / R3S / R4 액세서리는 기존 U2 / U3 선박 앵커 체인 액세서리와 별도의 승인 및 자격 범위로 취급됩니다.
- 차원 검사에는 핀 지름, 짝짓기 구멍, 베어링 표면, 잠금 공백 및 기존 체인 집합체와 연결하는 데 필요한 차원이 포함되어야합니다.
- 선택된 재고 품목은 물리적 검사, 차원 확인, 등급 검증 및 인증 대량 가용성에 따라 수리 수속 시간을 단축 할 수 있습니다.
사용자 지정 속성
- 공급 상태: 공급 제품 → 자격을 갖춘 앵커 체인 제조 파트너를 통해 공급됩니다. 승인된 제조업체는 공고로 확인됩니다.
- 제품군: 표준 및 특수 체인 액세서리 → 선택은 연결, 종료, 회전, 확대 및 불 또는 매킹 인터페이스를 포함합니다.
- 명목 지름: 12.5~162mm 공급 범위 → 승인 된 크기 범위는 액세서리 유형, 등급 및 제조사에 따라 다릅니다.
- 해양용품 등급: U2/U3 → 지정된 선박 안커 체인 등급과 인증서가 확인된 경우에만 사용한다.
- 해상 등급: R3/R3S/R4 → 해상 매킹 체인 승인, 제어 된 재료, 열처리, 테스트 및 추적성을 요구합니다.
- 재료 경로: 가조 / 주사 / 롤 스틸 → 최종 경로는 액세서리 설계, 클래스 요구 사항 및 승인 된 제조 프로세스를 따릅니다.
- 표면 마감: 검은 색으로 칠 / 뜨거운 담전 → 최종 마감은 서비스 환경과 프로젝트 사양을 따르습니다.
- 인증 범위: 주문 요구 사항 → 클래스 인증서에 따라 재료 기록, 테스트, NDE 및 표시가 표준 포함 사항으로 간주되지 않습니다.
어떻게 작동 합니까?
필요한 체인 연결이 확인됩니다 → 액세서리 유형, 명목 지름, 등급 및 짝짓기 기하학이 일치합니다또는 연결 링크가 체인 시스템에 조립됩니다 → 견인 부하가 승인 된 부하 경로를 통해 전달됩니다 → 표시, 검사, 테스트 및 문서가 주문 범위에 따라 완료됩니다.
신청서
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
인증 및 장점
인증서 및 조사 목격은 선택한 액세서리, 등급, 승인된 제조업체, 재료 추적성, 테스트 범위 및 분류 사회 요구 사항에 따라 구성 될 수 있습니다.사용 가능성은 프로젝트 검토에 따라서 주문 전에 확인되어야 합니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

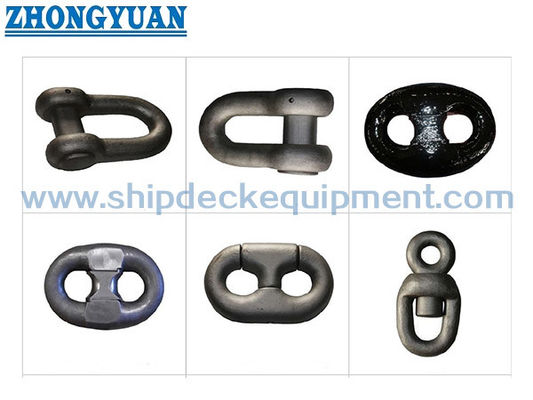

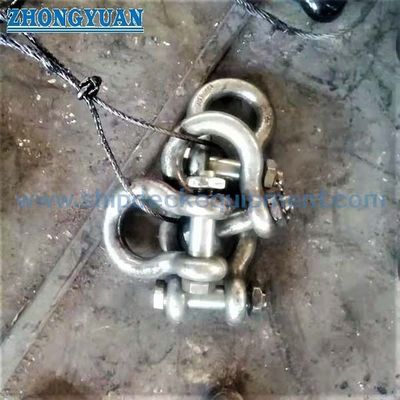

그림 & 사진
FAQ
Q1: 앙커 체인 액세서리를 주문하기 위해 nominal 체인 지름이 충분합니까?
A1: 아니요. 액세서리 유형, 체인 등급, 인접 링크 차원, 핀 배열, 부러지지 않는 부하 기반, 표준 또는 승인된 도면 및 인증 요구 사항도 확인되어야 합니다.
Q2: U2 또는 U3 선박 앵커 체인 액세서리는 R3 또는 R4 해상 앵커 체인 액세서리를 대체 할 수 있습니까?
A2: 자동적으로 아닙니다. 전통적인 선박 안커 체인 등급과 해상 매킹 등급은 다른 재료, 승인, 열처리, 테스트, 피로, 추적성,및 문서 요구 사항대체는 디자인과 클래스 승인을 필요로 합니다.
Q3: 분류된 주문에 대해 어떤 문서를 지정해야 합니까?
A3: 주문에 따라 승인된 제조업체 및 제품 범위를 요청하십시오. 재료 인증서, 열처리 기록, 차원 보고서, 증명 및 깨지기 부하 기록, 기계 시험NDE 보고서, 식별 목록, 및 클래스 인증서 또는 조사 승인.
