한국 표준 링크 체인난그리고 해양 사용

제품 개요

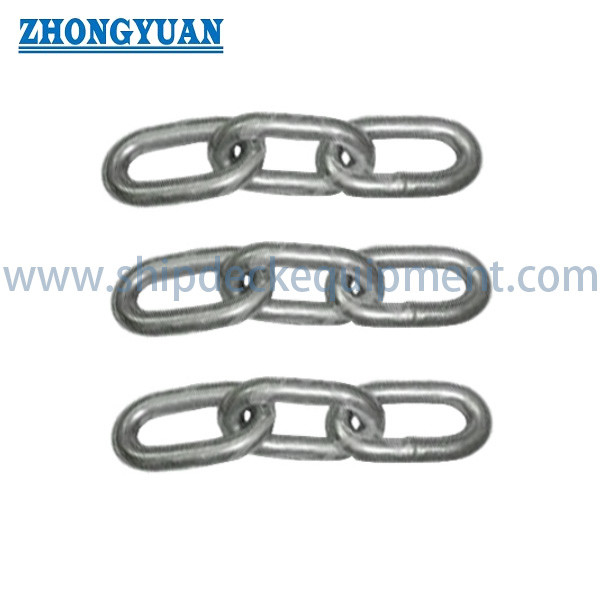

한국 표준 링크 체인은 산업, 해양, 농업 및 어업 관련 애플리케이션을 위해 짧은 링크 및 긴 링크 패턴으로 공급되는 일반 용도의 용접형 원 링크 체인입니다.각 폐쇄 링크는 둥근 강철과 플래시-butt 용접으로 형성됩니다선택은 명목 크기, 실제 재료 지름, 내부 연결 길이, 내부 너비, 공급 된 조각 길이, 마무리 및 의도 된 작동 환경에 기초합니다.

공급되는 범위는 3 ∼19 mm의 명목 크기와 10, 15 또는 30 m의 표준 조각 길이와 대략적인 조각 무게는 4.50 ∼ 78.28 kg를 포함합니다.이 페이지에서는 韓國標準의 숫자가 없기 때문에 韓國標準의 숫자는 상업적인 차원 시리즈로 취급됩니다., 체인 등급 또는 인증 된 기계적 성능이 제공되었습니다. 체인은 들어 올리기, 올리기, 인원 서스펜션, 롤링,부착 또는 부하 고정, 별도로 승인된 체인 등급이 아닌 경우, 작업 부하 제한, 견제 시험 및 최소 파열 힘은 서면으로 확인됩니다.

빠른 사양

• 제품 형태: 휠체어 체인 또는 윙크링크 변속 체인보다는 웰딩 된 둥근 링크 체인 → 유연한 범용 체인
• 링크 패턴: 짧은 링크와 긴 링크 → 컴팩트성, 관절성, 부착 클리어런스 및 응용 기하학에 따라 선택하십시오.
• 명목 크기 범위: 3~19mm → 제공된 테이블의 실제 재료 지름은 3.0~19.0mm입니다.
• 표준 조각 길이: 크기에 따라 10m, 15m 또는 30m → 코일, 펀들, 릴 및 프로젝트 절단 길이 계획에 유용합니다.
• 건설: 플래시 부트 용접 폐쇄 → 용접 일관성 및 부러 제거와 함께 형성 된 둥근 철 링크는 주요 검사 포인트입니다.
• 표면 마감: 공급된 대로 전기 가루화 → 코팅 두께, 부식 환경 및 다른 마감은 제안 전에 확인해야합니다.
• 대략적인 조각 무게: 4.50~78.28 kg → 포장, 취급, 화물 및 재고 계산을 지원합니다.
• 부하 분류: WLL, 증명 부하 및 최소 파열 힘 제공되지 않습니다 → 이 페이지에서는 체인을 승강, 견인 또는 부하 고정 체인으로 분류하지 않습니다.

주요 기술 매개 변수

짧은 링크 대 긴 링크 선택

• 짧은 링크 패턴: 더 컴팩트한 피치와 더 가까운 링크 간격을 제공합니다 → 제어 된 체인 움직임, 컴팩트한 저장 또는 좁은 개장 길이가 선호되는 경우 유용합니다.
• 긴 링크 패턴: 주어진 길이에서 더 큰 내부 개척과 더 적은 링크를 제공합니다 → 고정 해리, 갈고리 또는 링크를 통해 장착을 통과시키는 것이 중요한 경우에 유용합니다.
• 선택에 따라 짝짓기 갈고리, 밧줄, 핀, 톱니 또는 가이드 크기가 고려되어야 합니다. 이러한 크기는 단독으로 가동 변속기 또는 캘리브레이트 된 컨베이어 시스템과의 호환성을 확인하지 않습니다.

선택 및 조사 가이드

단계 1: 단선 또는 장선 기하학을 확인하고 표에서 정확한 명목 크기, 재료 지름, 내부 길거리 및 내부 너비를 선택합니다.

단계 2: 응용 프로그램을 지정하십시오: 일반 연결, 장벽, 매달림, 견인, 컨베이어 보조, 낚시 / 네트워크 장비, 농업 사용 또는 해상 유틸리티 서비스.

단계 3: 사슬이 부하등급이 없는지 또는 문서화된 WLL, 적재부하, 최소 파열력, 사슬 등급, 열처리 또는 피로 성능이 필요한지 확인합니다.

단계 4: 재료 등급 및 부식 환경을 지정합니다. 탄소 철강 또는 스테인레스 스틸, 전기 가연 요구 사항, 코팅 두께 및 소금 물 노출을 확인합니다.

단계 5: 공급된 길이, 조각 수, 절단 길이 허용, 끝 연결 장치, 결합 액세서리 및 코일, 펀들, 릴, 드럼 또는 팔렛과 같은 포장 방법을 확인합니다.

단계 6: 검사 및 문서 범위, 양, 목적지 및 필요한 배송 시간. 교환성이 중요한 경우 도면, 샘플 또는 짝짓기 부품 크기를 제공하십시오.

구조

둥근 강철 막대기. 타원형 링크가 형성되어 있습니다. 플래시 벅스 용접 관절. 짧은 링크 또는 긴 링크 기하학. 전자기 연쇄 표면. 표준 길이 또는 프로젝트 절단 길이 패키지.

제조, 용접 및 품질 관리

• 둥근 막대 지름과 연결 모양 기하학은 명목 크기와 실제 막대 지름, 내부 길이와 내부 폭이 항상 동일하지 않기 때문에 함께 제어되어야 합니다.
• 플래시 부트 용접은 연속적인 닫힌 링크를 만들어야합니다. 로컬 막대기를 과도하게 줄이지 않고 용접 장애, 날카로운 튀김 및 유해한 표면 돌출을 제거해야합니다.
• 링크 모양과 피치 일관성은 부드러운 관절, 포장 및 짝짓기 피팅, 가이드 또는 비 정밀 운송 장치와 호환성이 중요합니다.
• 표면 준비 및 전기 가연은 코팅 두께와 부식 환경과 함께 지정해야합니다. 해양 또는 야외 노출은 다른 보호 시스템을 요구 할 수 있습니다.
• 일상 검사에는 가접 상태, 차원 샘플링, 공급된 길이 검증, 조각 무게 검사 및 코팅 검사 등이 포함될 수 있습니다.
• 기계적 테스트는 합의 된 체인 등급 및 수용 표준을 따라야합니다. 일반 차원 테이블은 WLL, 증명 부하 또는 파열 힘 인증의 대체가 아닙니다.

사용자 지정 속성

• 시장 명칭: 한국 표준 링크 체인 → 상업용 단편 링크 및 긴 링크 차원 시리즈; 정확한 KS 번호는 확인되어야합니다.
• 연결 유형: 짧은 연결 / 긴 연결 → 콤팩트성, 관절성 및 부착 해상도에 따라 선택합니다.
• 명목 크기: 3~19mm → 제공된 표를 참조하십시오. 실제 막대 지름은 명목 표시와 다를 수 있습니다.
• 건설: 플래시 부트 용접 된 둥근 링크 → 용접 연속성 및 완성 된 관절 프로파일은 검사를 필요로합니다.
• 재료: 강철 등급 확인 → 탄소강 또는 스테인리스강 선택은 재료 문서에 의해 뒷받침되어야 합니다.
• 표면 처리: 전기 가루화 → 코팅 두께와 대체 마감은 서비스 환경에 따라 확인해야합니다.
• 공급 길이: 10 / 15 / 30m 표준 조각 → 프로젝트 절단 길이와 패키징은 논의 될 수 있습니다.
• 인증: SGS 또는 요청에 따라 제공되는 다른 제3자 검사 → 범위, 테스트 항목 및 수용 기준은 주문 전에 합의해야합니다.

어떻게 작동 합니까?

최종 연결 고리가 해당 부착 또는 조립 장치에 연결됩니다 → 용접 된 연결 고리가 서로 상대적으로 관절됩니다 → 사슬은 필요한 연결 고리를 따라갑니다.힐링 또는 드래그 경로 → 용량과 마모는 승인된 응용 프로그램 및 체인 등급에 따라 연속적인 링크를 통해 분산됩니다.

신청서

General industrial connection | Barriers and hanging arrangements | Agricultural equipment | Fishing and net accessories | Marine utility service | Non-precision drag or conveyor auxiliaries | Custom fabricated assemblies

검사, 시험 및 문서

차원 검사, 시각 용접 검사, 공급된 길이와 무게 검증, 코팅 검사물자 인증서와 제3자 검사 주문 범위에 따라 정리 될 수 있습니다부하, 파열력, 피로력 또는 들어올림 체인 테스트는 합의된 체인 등급 및 수용 표준을 요구합니다.WLL 표시 또는 클래스 인증은 기본으로 포함되지 않으며 코팅 전에 확인되어야합니다..

그림 & 사진

FAQ

Q1:이 한국 표준 링크 체인은 들어 올리기 또는 롤링에 적합합니까?

A1: 제공된 차원 표에 근거하지 않습니다. 체인 등급, WLL, 증거 부하 또는 최소 파열 힘은 제공되지 않았습니다.매킹 및 로드 고정 사용은 별도로 승인된 사양 및 시험 문서를 필요로 합니다..

Q2: 짧은 링크와 긴 링크 체인의 실질적인 차이점은 무엇입니까?

A2: 짧은 링크 체인은 더 컴팩트한 피치와 더 긴 링크 간격을 가지고 있습니다. 긴 링크 체인은 더 큰 내부 열기를 제공하며 갈고리, 핀 또는 피팅에 고정하는 것을 단순화 할 수 있습니다.선택 전에 짝짓기 구성 요소의 차원 및 이동 경로가 확인되어야 합니다..

Q3: 제안에 필요한 정보는 무엇입니까?

A3: 링크 유형, 명목 크기, 실제 재료 지름, 내부 차원, 재료 품질, 마무리 및 코팅 두께, 공급된 길이, 양, 응용, 요구되는 부하량 또는 테스트를 확인합니다.검사 서류, 포장, 목적지 및 배송 시간
