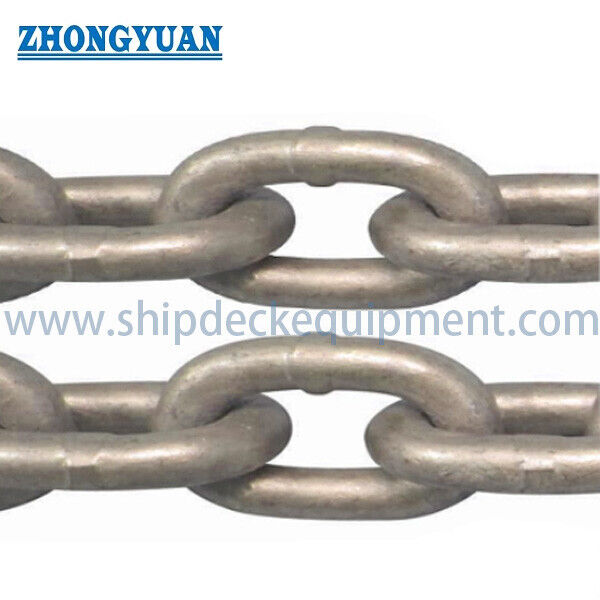

노르웨이 표준 용접형 원형 링크 체인

노르웨이 표준 용접형 원형 링크 체인 (해양 및 산업용)

제품 개요

노르웨이 표준 용접형 원형 링크 체인은 일반적으로 노르웨이 패턴 체인으로 판매되는 치수 시리즈에 따라 공급되며, 공칭 바 직경은 3.5mm에서 19mm까지입니다. 이 체인은 연속 길이로 성형 및 플래시 버트 용접된 상호 연결된 원형 강철 링크로 구성됩니다. 일반적인 해양 용도, 어업, 농업, 임업, 서스펜션, 연결, 장벽 및 지정된 링크 형상과 하중 기준이 적합한 산업용 서비스에 사용됩니다.

제공된 데이터는 링크 치수, 단위 중량, 참조 파단 하중 및 표준 공급 길이를 제공합니다. 정확한 NS 표준 번호, 재료 등급, 사용 하중 한계(WLL), 시험 하중, 열처리 상태 또는 리프팅 체인 인증을 식별하지는 않습니다. 따라서 참조 파단 하중은 WLL로 간주해서는 안 됩니다. 모든 오버헤드 리프팅, 체인 슬링, 호이스트 또는 보정된 전송 애플리케이션에는 별도로 확인된 표준, 등급, 시험 절차, 마킹 및 인증 범위가 필요합니다.

빠른 사양

• 제품 유형: 플래시 버트 용접형 원형 링크 체인 → 일반 연결, 서스펜션 및 유틸리티 서비스용 유연한 상호 연결 링크.
• 공칭 바 직경: 3.5–19mm → 경량 유틸리티 체인부터 대형 범용 사이즈까지 포함합니다.
• 내부 링크 길이: 18–57mm → 관절 작용, 부착 호환성 및 미터당 링크 수에 영향을 미칩니다.
• 내부 링크 폭: 5.5–27mm → 후크, 샤클, 핀 및 기타 연결 부품과 맞춰 확인해야 합니다.
• 단위 중량: 0.25–8.00kg/m → 취급, 포장, 운송 및 총 조립 질량 계산을 지원합니다.
• 참조 파단 하중: 제공된 표에서 500–14,000kgf → 궁극적인 참조 값일 뿐이며 선언된 WLL이 아닙니다.
• 표면 마감: 자체 색상, 전기 아연 도금, 열연 아연 도금 또는 도장 → 부식 노출 및 치수 적합성에 따라 선택하십시오.
• 공급 형식: 크기에 따라 30–100m의 표준 절단 길이 → 견적 전에 맞춤 길이, 끝 링크 및 포장을 확인해야 합니다.

주요 기술 매개변수

하중 등급 및 용도

• 파단 하중은 시험편이 파손될 것으로 예상되는 기준 힘이며, 허용 작동 하중이 아니므로 WLL로 직접 사용해서는 안 됩니다.
• 이 시리즈에 대한 사용 하중 한계, 안전 계수, 시험 하중, 체인 등급, 열처리 상태 또는 승인 표준은 제공되지 않았습니다.
• 구매 사양이 인증된 리프팅, 라싱 또는 하중 지지 용도를 정의하지 않는 한, 표준 제품은 일반 용접 링크 체인으로 취급해야 합니다.
• 오버헤드 리프팅 또는 체인 슬링 용도의 경우, 해당 표준, 등급, WLL, 시험 하중, 파단 시험, 추적성, 마킹 및 검사 증명서 범위를 명시한 별도의 리프팅 체인 사양을 요청하십시오.
• 스프로킷, 포켓 휠, 호이스트 또는 전송 용도의 경우, 링크 피치, 치수 허용 오차, 보정, 경도 및 휠 호환성을 확인해야 합니다. 제공된 치수만으로는 전송 적합성을 확립할 수 없습니다.

선택 및 문의 안내

1단계: 고객 도면, 참조 샘플, 연결 후크, 샤클, 핀 또는 부착물에서 공칭 바 직경과 필요한 내부 링크 길이/폭을 확인하십시오.

2단계: 실제 용도를 명시하십시오: 일반 유틸리티, 어업, 농업, 임업, 서스펜션, 장벽, 고정, 전송, 라싱 또는 리프팅. 하중 등급 용도에는 별도의 기술 사양이 필요합니다.

3단계: 재료 등급, 열처리, 필요한 WLL 또는 시험 하중, 최소 파단력, 치수 허용 오차, 용접 승인 및 추적성을 프로젝트 요구 사항으로 확인하십시오.

4단계: 환경에 따라 자체 색상, 전기 아연 도금, 열연 아연 도금 또는 도장 마감을 선택하십시오. 코팅 두께가 구멍, 후크 또는 휠과의 간섭에 영향을 미칠 수 있는지 확인하십시오.

5단계: 총 길이, 개당 절단 길이, 수량, 끝 링크 또는 피팅 요구 사항, 포장 방법 및 체인이 느슨하게, 코일로, 묶어서 또는 통/케이스에 포장되어 공급되는지 여부를 제공하십시오.

6단계: 검사 및 문서 범위, 배송지, 필요한 배송 시간, 그리고 정확한 노르웨이 패턴 호환성이 필요한 경우 도면, 샘플 또는 사진을 제공하십시오.

구조

원형 강철 바 | 성형된 상호 연결 링크 | 플래시 버트 용접 조인트 | 용접 트리밍 및 드레싱 | 용도에 따른 선택적 열처리 | 표면 코팅 | 절단 길이, 코일, 번들 또는 지정된 포장

제조 및 품질 관리

• 입고 강재 식별 및 바 직경 제어는 주문된 재료 등급과 일치해야 합니다. 일반적인 설명인 "철"은 하중 등급 체인에 충분하지 않습니다.
• 링크 성형은 내부 길이, 내부 폭, 링크 정렬 및 비틀림을 제어하여 인접 링크가 국부적 바인딩 없이 작동하도록 해야 합니다.
• 플래시 버트 용접은 링크 단면 주위에 완전한 조인트를 생성해야 합니다. 용접 업셋, 트리밍 및 국부 드레싱은 필요한 바 단면을 줄이지 않고 제어해야 합니다.
• 치수 검사는 바 직경, 피치/내부 길이, 내부 폭, 전체 절단 길이 및 지정된 경우 단위 중량을 포함해야 합니다.
• 용접 및 링크 표면의 육안 검사는 서비스 또는 취급에 영향을 미칠 수 있는 균열, 불완전한 융합, 날카로운 돌기, 과도한 불일치 및 코팅 결함을 식별해야 합니다.
• 시험 하중, 파단 시험, 경도 시험, 재료 검증 및 제3자 입회는 구매 사양에 명시된 경우에만 준비됩니다.
• 열연 아연 도금 또는 기타 코팅은 부식 노출, 코팅 연속성, 링크 관절 작용 및 연결 부품과의 치수 호환성을 고려하여 선택해야 합니다.

사용자 정의 속성

• 표준 기반: 노르웨이 치수 패턴, 정확한 NS 번호는 확인 필요 → 제공된 표는 추적 가능한 노르웨이 표준 명칭을 식별하지 않습니다.
• 체인 유형: 용접형 원형 링크 체인 → 제공된 형상은 일반적인 원형 링크 패턴이며, 확인된 크랭크 링크 체인이 아닙니다.
• 크기 범위: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19mm → 링크 형상, 서비스 용도 및 필요한 하중 기준에 따라 선택하십시오.
• 재료: 탄소강 또는 합금강 등급은 확인 필요 → 재료 화학 성분 및 열처리는 필요한 용도와 일치해야 합니다.
• 용접 공정: 플래시 버트 용접 → 용접 절차, 용접 승인 및 시험 범위는 프로젝트 사양에 따라 달라집니다.
• 표면 처리: 자체 색상 / 전기 아연 도금 / 열연 아연 도금 / 도장 → 부식 환경 및 연결 부품 간격에 따라 선택하십시오.
• 하중 데이터: 제공된 표의 참조 파단 하중 → WLL이 아니며 리프팅 적합성을 확립하기에 충분하지 않습니다.
• 공급 길이: 표준 조각당 30–100m (크기에 따라 다름) → 맞춤 절단 길이 및 포장은 확인 후 가능합니다.
• 검사: 주문에 따른 제조사 검사 또는 제3자 입회 → 명시되지 않은 경우 SGS 또는 기타 검사는 포함되지 않습니다.

체인 형상 및 하중 경로

끝 연결부가 인장력을 가함 → 인접 링크가 회전하고 서로 지지함 → 힘이 곡선 링크 부분과 용접 조인트를 통과함 → 유연한 관절 작용이 연결 경로를 따름 → 끝 피팅이 연결 장비로 힘을 전달함

응용 분야

해양 유틸리티 연결 | 어업 및 양식업 지원 | 농업 및 임업 장비 | 장벽 및 서스펜션 | 일반 산업 조립 | 리프팅이 아닌 고정 및 연결 | 용도 확인에 따른 맞춤형 체인 조립

검사 및 인증

주문된 용도, 재료 추적성, 시험 계획 및 고객 요구 사항에 따라 검사 및 문서를 준비할 수 있습니다. 가능한 문서에는 제조사 검사 증명서, 치수 보고서, 재료 증명서, 코팅 보고서, 시험 하중 또는 파단 시험 보고서, 제3자 입회 보고서가 포함될 수 있습니다 (명시된 경우).

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 시험 증명서 — 확인된 제품 용도, 검사 범위 및 승인 절차에 적용되는 경우에만 사용 가능하며 기본적으로 제공되지 않습니다.

도면 및 사진

자주 묻는 질문

Q1: 표의 파단 하중이 사용 하중 한계와 같습니까?

A1: 아닙니다. 표는 kgf 단위의 참조 파단 하중을 제공합니다. WLL은 정의된 체인 등급, 안전 계수, 시험 하중 요구 사항, 의도된 용도 및 적용 가능한 표준이 필요합니다. 파단 하중은 작동 하중으로 직접 사용해서는 안 됩니다.

Q2: 이 노르웨이 표준 체인을 오버헤드 리프팅에 사용할 수 있습니까?

A2: 제공된 표만으로는 사용할 수 없습니다. 오버헤드 리프팅 용도에는 별도로 명시되고 인증된 리프팅 체인이 필요하며, 재료 등급, 열처리, WLL, 시험 하중, 최소 파단력, 마킹, 추적성 및 적용 가능한 리프팅 체인 표준 준수가 확인되어야 합니다.

Q3: 정확한 견적을 위해 어떤 정보가 필요합니까?

A3: 공칭 직경, 내부 링크 길이 및 폭, 의도된 용도, 재료 또는 등급, 마감, 총 길이 및 절단 길이, 끝 피팅, 수량, 필요한 하중/시험 기준, 인증 범위, 포장, 배송지, 그리고 정확한 호환성이 필요한 경우 도면 또는 샘플을 제공하십시오.
