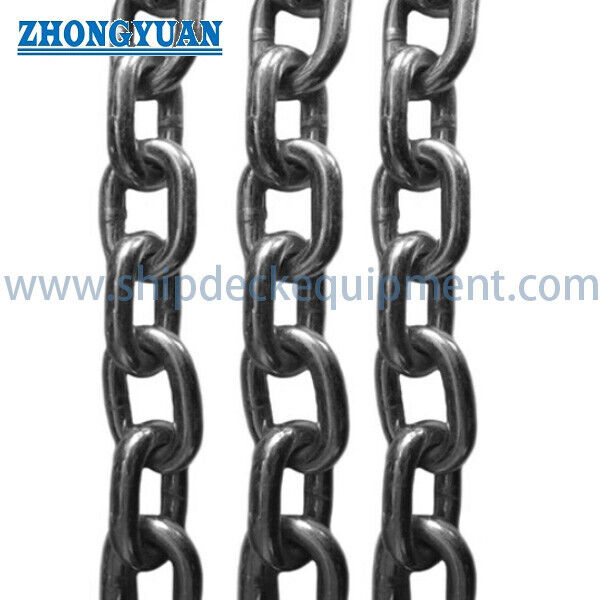

80급 짧은 링크 낚시 체인 | 7-20mm 열처리 합금강 트롤 체인

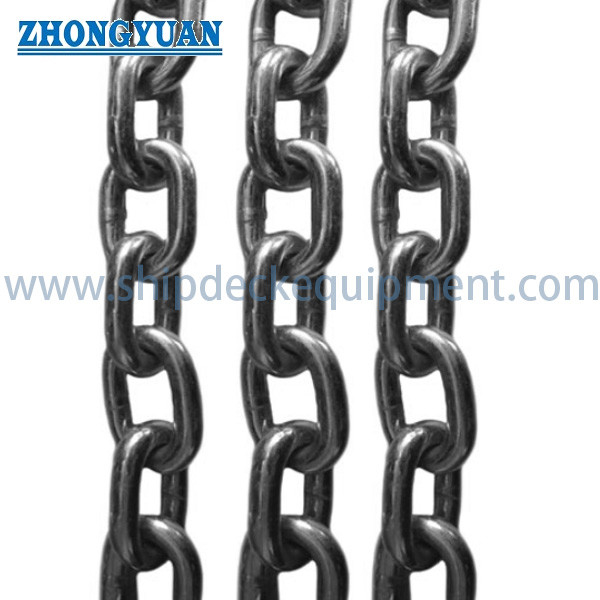

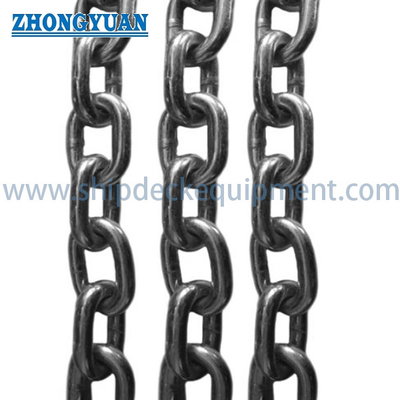

80등급 짧은 링크 낚시 사슬 7-20mm 열처리 합금강 트롤 사슬

제품 개요

80등급의 짧은 링크 낚시 사슬은 상업적 낚시 및 트롤 어구집에 공급되는 밀접한 용접 합금강 사슬로 제어된 링크 기하학, 높은 최소 파열 힘,마모 저항성, 그리고 호환되는 낚시 기구와 신뢰할 수 있는 연결이 필요합니다. 목록 된 크기는 막대 지름의 약 세 배의 짧은 공을 사용합니다.연쇄가 콤팩트하게 유지되고 낚시 기구 배열 내에서 과도한 링크 움직임을 줄이는 데 도움이 됩니다..

이 페이지는 제공된 매개 변수 표에서 확인된 7 × 21 mm ~ 20 × 60 mm 범위를 다루고 있습니다. 선택은 사슬 지름, 사각지대, 내부 및 외부 너비, 미터 당 질량,최소 파열력, 필요한 완장, 끝 연결, 낚시 용량 및 부식 노출 80 등급 낚시 사슬은 인증 된 리프팅 사슬, 앵커 사슬로 설명되어서는 안됩니다.또는 매킹 체인, 별도의 표준이 적용되지 않는 한, 검증 시험 프로그램, 표시 시스템 및 인증 범위가 합의되었습니다.

빠른 사양

• 제품 종류: 상업적 낚시 및 트롤 어구 조립체용 용 용접된 단사슬 → 콤팩트 체인 기하학
• 목록 사이즈 범위: 7 × 21 ~ 20 × 60 mm → 6 개의 검증 된 사이즈, 명목 바 지름은 7 ~ 20 mm입니다.
• 재료: 열처리 된 합금강 → 재료의 종류, 화학 성분, 열처리 상태 및 경화 범위가 확인되어야 합니다.
• 최소 파열 힘: 53 ~ 440 kN → 직전 긴장 상태에서 시험된 새로운 직선 사슬의 팩 선택 값; 허용된 운용 부하가 아닙니다.
• 미터 당 질량: 1.09 ~ 8.85 kg/m → 기어 무게, 처리 부하, 운송 질량 및 전체 체인 양을 계산하는 데 유용합니다.
• 짧은 링크 기하학: 피치 약 3d → 컴팩트 라우팅 및 지정 된 띠, 회전, 고리 또는 낚시 기구 장착장치와 호환성을 지원합니다.
• 표면 마감: 벗은, 검게 된, 페인트 된 또는 다른 승인 된 코팅 → 해양 노출, 경개, 코팅 두께 및 차원 적합성 고려해야합니다.
• 공급 기준: 확인된 주문 범위에 따라 절단 길도, 연속 길도, 끝 장착장치, 표시, 시험 문서 및 제3자 검사

주요 기술 매개 변수

체인 기하학 및 연결 적합성

• 명목 크기는 바 지름 d × 피치 p로 표현됩니다. 모든 6 개의 목록 크기는 p = 3d를 사용합니다. 이 페이지에서 사용되는 정의형 컴팩트 기하학입니다.
• 안쪽 너비: 매듭, 고리, 회전, 갈고리, 커넥터 또는 다른 낚시 기구 구성 요소가 묶어지지 않고 들어갈 수 있는지 관통합니다.
• 외부 너비는 안내기, 주머니, 사슬 상자, 롤러, 네트워크 기어 및 기타 주변 장비에 대한 공백에 영향을 미칩니다.
• 호환 가능한 핑 디아미터, 턱 너비, 관절 요구 사항 및 용량 용량 기준으로 선택해야 하며, 명목 사슬 지름만 선택해서는 안 됩니다.
• 사슬은 왜곡되어서는 안 되며, 옆으로 부착되어서는 안 되며, 부적절한 반지름에 급격히 구부러져서는 안 되며, 부적절한 크기의 장착 장치로 연결되어서는 안 됩니다.
• 사슬이 주머니 바퀴, 지팡이, 캘리브레이드 드라이브 또는 특수 유도체를 통과해야 하는 경우, 차원 허용량 및 캘리브레이션 요구 사항은 별도로 확인되어야 합니다.

낚시 의무, 착용 및 서비스 수명

• 상업적 어획 체인은 반복적인 이동, 충돌, 경사, 소금 물, 갑판 접촉 및 어획 작업으로 인한 오염에 노출됩니다.선택은 최소한의 파열 힘뿐만 아니라 실제 부하를 고려해야합니다..
• 짧은 링크는 컴팩트하고 비교적 안정적인 체인 형태를 제공하지만, 마모는 인터링크 접촉 구역과 매듭, 고리, 회전 또는 네트워크 장착 장치로 연결 지점에 집중 될 수 있습니다.
• 설계는 날카로운 강철 가장자리에 대한 지속적인 마찰, 과도한 충격 부하, 심한 회전 및 평행 체인 다리 사이의 불균형 부하를 피해야합니다.
• 검사 간격은 운영 시간, 잡기 주기, 해저 접촉, 부식 노출 및 관찰 된 마모를 반영해야합니다.또는 지역적으로 착용 된 링크는 서비스에서 제거되어야 합니다.
• 퇴출 기준, 허용 지름 손실, 연장 제한 및 수리 정책은 구매자의 낚시 기구 절차 또는 합의 된 제품 표준을 따라야합니다.손상된 열처리 체인은 제조업체의 승인 절차 없이 현장 용접을 하지 않아야 합니다..
• 바다에서 잃어버린 사슬은 버려진 낚시 기구가 될 수 있습니다.재구성 절차는 배 운영자의 어구 관리 관행과 조율되어야 합니다..

재료, 용접 및 열 처리

• 합금강 막대기는 80등급 성능의 강도와 강도 기반을 제공하지만 정확한 철강 화학과 청결성 요구 사항은 구매 사양에 명시되어야 합니다.
• 각 링크는 전형적인 80등급 체인 생산에서 최종 열처리 전에 형성되고 전기적으로 용접됩니다.실제 공정 경로와 장비 자격은 공급자와 확인되어야 합니다..
• 소화 및 완화 80 등급 합금 사슬에 필요한 강도, 강도, 유연성 및 마모 저항의 균형을 얻기 위해 일반적으로 사용됩니다.
• 용접 구역의 품질은 매우 중요합니다. 왜냐하면 연결 용접이 직접 당기 부하 경로의 일부를 형성하기 때문입니다. 프로세스 제어, 시각 검사, 차원 검사,그리고 기계적 테스트는 기본 재료와 용접 된 링크를 모두 포함해야합니다..
• 용어 "열에 저항"은 일반 서비스 주장으로 사용되지 않아야합니다.최대 및 최소 작동 온도 및 열에 노출된 후 부하 감소는 해당 제품 표준에 대한 확인이 필요합니다..
• 현장 난방, 불꽃 절단, 통제되지 않은 용접 또는 뜨거운 직렬은 열 처리 특성을 변경 할 수 있으며 기술 승인 없이 수행되어서는 안됩니다.

해양 어업 서비스의 표면 보호

• 벗거나 닦은 체인은 원래 링크 크기를 유지하지만 경화 보호가 제한되어 있으므로 적절한 저장, 유지 보수 및 검사를 필요로합니다.
• 흑색 또는 페인트 가공은 경제적인 일시적 보호 및 쉬운 시각적 식별을 제공하지만, 인터링크 접촉 지점에서의 가려움증으로 코팅이 점차적으로 제거됩니다.
• 스프레이 코팅은 코팅 시스템, 건조 필름 두께, 유연성, 충격 저항성 및 연결 클리어런스에 대한 영향을 정의 할 때 논의 될 수 있습니다.
• 핫 디프 진료 및 가전화 는 이 페이지 에서 표준 80 등급 완공 으로 제시 되지 않습니다. 열 처리 된 합금 사슬 은 비클링, 플래팅, 진료 온도,또는 수소 관련 분해.
• 모든 가루화 또는 접착된 80등급 낚시 사슬에는 제조업체가 승인한 과정, 차원 검토, 후처리 검증이 필요합니다.그리고 선언된 파열력 값이 유효한 것으로 확인.
• 선택된 마감은 색상, 제조 등급, 코팅 두께, 수리 방법, 포장 보호 및 코팅되지 않은 접촉 또는 식별 영역을 표시해야합니다.

품질 관리 및 시험 문서

• 들어오는 재료 통제는 철강 등급 검증, 열 / 팩 식별, 화학 조성 및 재료 인증서 검토를 포함 할 수 있습니다.
• 생산 통제는 바 직경, 피치, 내부 너비, 외부 너비, 링크 모양, 용접 위치, 표면 상태 및 완성 된 길이를 포함해야합니다.
• 열처리 기록 및 경직성 검사는 프로세스 일관성을 입증하기 위해 필요한 경우 포함될 수 있습니다.
• 검증 테스트, 샘플 파열 힘 테스트, 구부러진 테스트, 길쭉한 측정, 피로 테스트 또는 금속학적 검사 구매자 또는 규제 제품 표준에 의해 지정되어야합니다.
• 제공 된 최소 파열력은 작동 테스트 부하가 아닌 파괴적 테스트 값입니다. 테스트 방법, 샘플 양, 테스트 주파수 및 수용 기준은 인용 전에 합의해야합니다.
• 문서에는 제조업체의 인증서, 재료 인증서, 차원 검사 보고서, 팩 테스트 보고서, 열처리 기록 및 주문에 따라 제3자 목격자 보고서를 포함 할 수 있습니다.

선택 및 조사 가이드

단계 1: 낚시 기구 내의 적용 위치를 확인합니다. 예를 들어 트롤 리그, 망 기구 연결, 무게 배열, 갑판 핸들링 장치 또는 다른 도출 정의 된 작업.

단계 2: 명목 크기 d × p, 필요한 완공 길이, 양, 사슬 질량, 최소 파열 힘 및 프로젝트 안전 또는 설계 요인을 확인합니다.

단계 3: 모든 짝짓기 장착장치와 공백을 제공하십시오: 밧줄 핀 지름, 턱 너비, 고리 또는 회전 크기, 커넥터 등급 및 가이드, 롤러, 주머니 바퀴 또는 스토킹 제한.

단계 4: 재료의 품질, 열처리, 작동 온도, 부식 환경, 요구되는 표면 완성도, 색상, 코팅 두께 및 포장을 확인합니다.

단계 5: 테스트 및 문서를 확인합니다: 재료 인증서, 증명 테스트, 랩 브레이크 테스트, 피로 테스트, 차원 보고서, 제3자 검사, 표시 및 추적성.

단계 6: 낚시선 유형, 기구 도면, 사진, 필요한 배송 길이가 필요하고, 최종 장착장치, 목적지, 배송 시간그리고 그 사슬이 새 기구를 위한 것인지 아니면 기존 사슬을 교체하기 위한 것인지.

사용자 지정 속성

• 체인 유형: 짧은 링크 용접 된 낚시 체인 → 이 페이지는 컴팩트 3D 피치 기하학만을 다루고 있습니다.
• 등급: 80 → 정확한 규격, 합금강 사양 및 기계적 특성 요구 사항이 확인되어야 합니다.
• 명목 크기: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → 부하, 기어 무게 및 장착 호환성에 따라 선택하십시오.
• 최소 파열력: 53-440 kN → 합의된 직전압 시험에 따른 새로운 체인에 적용됩니다. 서비스 부하 또는 승강 WLL는 아닙니다.
• 안전/설계 요인: 공급자에서 명시한 최소 4 → 최종 허용되는 운용 부하는 낚시 기기 설계자와 승인된 운용 절차에 의해 설정되어야 합니다.
• 표면 마감: 벗은 / 검게 된 / 페인트 칠 / 승인 된 사용자 지정 코팅 → 감전 또는 접착은 별도의 기술 확인이 필요합니다.
• 길이 & 끝 장착: 주문 → 절단 길이, 조각 수, 끝 링크 배열, 커넥터 및 허용 된 길이 관용을 제공합니다.
• 문서: 구매 사양에 따라 → 공급자 QMS 인증서, 제품 테스트 보고서 및 제3자 검사는 별도의 문서입니다.

어떻게 작동 합니까?

Fishing-gear load enters through a compatible connector → Compact short links transmit direct tensile force through the welded alloy-steel chain → Chain mass and geometry contribute to the specified gear arrangement → End connection transfers the load into the next fishing-gear component

신청서

Commercial fishing gear | Trawl gear assemblies | Net rigging and weighting positions | Fishing-vessel deck gear connections | Aquaculture equipment where approved by the system designer | Replacement chain matched to an existing drawing

인증 및 문서

ISO 9001 인증은 공급업체의 품질 관리 시스템과 관련이 있으며 그 자체로 제품 인증서가 아닙니다.CE 문서는 적용 가능한 법률의 범위 내에서 EU 시장에 공급되고 필요한 적합성 평가를 완료했을 때만 적용됩니다.. SGS 또는 다른 제3자가 구매 주문에 포함 된 경우 검사 또는 테스트를 수행 할 수 있습니다. 인증서 유형, 표준, 테스트 범위, 표시,그리고 발급 기관은 표기 전에 확인되어야 합니다..

주문에 따라 사용 가능한 문서: Supplier ISO 9001 QMS certificate | Material certificate | Maker’s certificate | Batch dimensional and breaking-force report | Heat-treatment record | Third-party inspection or SGS test report | CE declaration and supporting documents only where legally applicable

그림 & 사진

FAQ

Q1: 80등급의 낚시 사슬의 크기를 어떻게 선택해야 합니까?

A1: 필요한 낚시 기구 부하, 프로젝트 설계 요인, 최소 파열 힘, 필요한 체인 무게, 링크 크기, 최종 길이를 통해 사슬을 선택하십시오.그리고 모든 커넥터와 가이드와 호환성직경만 선택하지 말고 최소 파열력을 허용 된 작동 부하로 취급하지 마십시오.

Q2: 이 사슬은 오버헤드 리프팅에 적합합니까?

A2: 자동적으로 아닙니다. 이 페이지는 상업적 낚시 사슬을 위한 것입니다. 들어올리기 위해 사용하는 것은 별도로 확인 된 들어올리기 사슬 표준, 인증 된 작업 부하 제한, 검증 테스트 체제, 표시,추적성, 호환되는 리프팅 구성 요소 및 적용 가능한 CE 또는 규제 문서. 제공 된 낚시 체인 테이블만으로 리프팅 준수 사항을 확인하지 않습니다.

Q3: 80등급 낚시 사슬은 핫디프 젤리화 또는 전기 젤리화 될 수 있습니까?

A3: 체인 제조업체의 기술적 인 확인 후 만입니다. 피클링, 플래팅 및 진료는 열처리 된 합금강에 영향을 미치며 차원이나 기계적 성능을 변경할 수 있습니다.과정, 수소 제어 조치, 후처리 테스트 및 최소 깨기 힘의 지속적인 유효성은 공급 전에 확인되어야합니다.
