강관 가공 마린 크로스 비트 | JIS F 2804-1976 선박 계류 비트
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F 2804-1976 | 공칭 직경: | 150 ~ 350mm |
|---|---|---|---|
| 기술 표준: | GB 10106-88 & JIS F2804-76 | 재료: | 연강 ; 스테인레스 강 |
| 무게: | 33~186kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | JIS Ｆ 2804-1976 선박 크로스비트,온화한 강선 크로스비트,녹슬지 않는 강선 크로스비트 |
||
제품 설명
강관 가공 마린 크로스 비트 | JIS F 2804-1976 선박 계류 비트
제품개요
강관 제작 해양 크로스 비트는 JIS F 2804-1976에 의거한 데크 용접 계류 피팅입니다. 수직 메인 파이프와 수평 크로스 파이프를 사용하여 선박 계류 라인에 명확한 로프 리드와 고정 지점을 제공합니다. 본 제품은 일반적으로 계류 데크에 설치되며 선박 계류 배치, 로프 직경, 데크 보강재, 용접 사양, 코팅 시스템 및 검사 요구 사항을 함께 선택해야 합니다.
이 파이프 제작 버전의 경우 제조 초점은 용접 파이프 조립입니다. 데크 연결부는 프로젝트 용접 절차에 따라 깊은 관통 홈 용접을 위한 경사 모서리로 준비되어야 합니다. 수평배관과 수직주관도 베벨 용접이음으로 조립됩니다. 판 압연 파이프 구조와 비교하여 이음매 없는 강관 또는 용접 강관은 더 나은 진원도를 제공할 수 있습니다. 로프 접촉 부위에 가공된 이음새가 있는 경우 국부적인 로프 손상을 줄이기 위해 드레싱하고 부드럽게 연마해야 합니다.
빠른 사양
• 제품 유형 : 강관 가공 해양 크로스 비트 → 로프 고정 및 방향 제어를 위한 데크 계류 피팅.
• 표준: JIS F 2804-1976 → 공칭 직경, 치수, 무게 및 적용 가능한 와이어 로프 직경에 대한 참조.
• 공칭 직경 범위: 150 ~ 350 mm → 제공된 표의 소형 및 중형 선박 계류 데크 배치를 다룹니다.
• 구조: 수직 메인 파이프 + 수평 크로스 파이프 → 용접 파이프 조립체를 갖춘 크로스형 로프 고정 구조.
• 용접 초점: 베벨 처리된 데크 조인트 및 파이프 간 조인트 → 승인된 WPS 또는 프로젝트 요구 사항에 따라 심관용 용접을 지원합니다.
• 로프 보호 초점: 강관 진원도 및 매끄러운 용접 이음매 → 날카로운 국부 접촉 및 로프 마모를 줄이는 데 도움이 됩니다.
• 중량 범위: 33 ~ 186kg → 취급, 데크 설치 계획, 포장 및 화물 견적에 유용합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금, 광택 스테인레스 스틸 또는 맞춤형 마감 → 최종 시스템은 용기 사양을 따라야 합니다.
주요 기술 매개변수
JIS F 2804-1976 강관 제작 해양 크로스 비트의 주요 웹페이지 매개변수입니다. 별도로 명시하지 않는 한 치수는 mm 단위입니다. 로프 직경은 제공된 표의 기준 와이어 로프 직경이며 SWL 또는 MBL로 읽어서는 안 됩니다.
| 호칭 직경(mm) | 치수(mm) |
와이어로프 직경(mm) |
|||||||
| 시간 | 시간 | 비 | 디 | D1 | D2 | D3 | 무게(kg) | ||
| 150 | 480 | 280 | 460 | 165 | 114 | 206 | 158 | 33 | 16 |
| 200 | 560 | 320 | 520 | 216 | 165 | 256 | 206 | 60 | 22 |
| 250 | 640 | 360 | 610 | 267 | 216 | 308 | 256 | 102 | 28 |
| 300 | 680 | 380 | 660 | 318 | 267 | 360 | 308 | 154 | 34 |
| 350 | 720 | 420 | 720 | 355 | 267 | 400 | 312 | 186 | 38 |
선택 및 문의 안내
1단계: 용기 도면에 따라 JIS F 2804-1976 강관 제작 크로스 비트 및 호칭 직경 150~350을 확인합니다.
2단계: 계류 배치, 로프 직경, 로프 리드 방향, 데크 설치 위치 및 주문이 신조인지 교체인지 확인합니다.
3단계: 데크 용접 인터페이스, 베벨 준비, 데크 보강 및 조선소 용접 또는 NDT 요구 사항을 확인합니다.
4단계: 자재 요구 사항 확인: 연강 파이프, 스테인레스 스틸 파이프 또는 기타 프로젝트에 필요한 등급; 또한 지정된 경우 파이프 벽 두께 또는 파이프 일정을 확인하십시오.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 최종 페인트, 아연 도금 마감, 거울/새틴 광택 스테인레스 스틸 또는 맞춤형 마감.
6단계: 견적 전 인증서 범위 확인: 프로젝트 요구 사항에 따라 제작자 인증서, 재료 인증서, 클래스 인증서, 입회 검사 또는 클래스 승인.
7단계: 수량, 배송지, 필요한 배송 시간, GA/설치 도면 및 참조 사진이 있는 경우 제공합니다.
구조
강관 수직 메인 포스트 | 수평 크로스 파이프 | 베벨 준비 파이프 교차 용접 | 데크 용접 베이스 인터페이스 | 부드러운 로프 접촉 표면 | 필요한 경우 접지 용접 이음매 | 프라이머 또는 지정된 표면 마감 처리
파이프 제작, 용접 및 로프 보호의 장점
• 강철 파이프 가공 구조는 판 압연 파이프 구조보다 더 나은 진원도를 제공하여 더 부드러운 로프 접촉 형상을 유지하는 데 도움이 됩니다.
• 데크 연결은 승인된 WPS 및 프로젝트 용접 요구 사항에 따라 깊은 침투 홈 용접을 위한 베벨 모서리로 준비될 수 있습니다.
• 수평 교차 파이프와 수직 메인 파이프는 용접 접근 및 접합 일관성을 개선하기 위해 베벨 준비를 제어하여 조립해야 합니다.
• 로프 접촉 표면 근처에 있는 용접 이음매는 드레싱, 연마 및 매끄럽게 처리하여 로프가 융기된 솔기, 날카로운 모서리 또는 고르지 않은 맞대기 이음새로 인해 손상되지 않도록 해야 합니다.
• 데크 용접 설치를 통해 강화된 데크 구조로 계류력을 전달할 수 있습니다. 데크 보강 및 용접 세부 사항은 조선소 또는 설계 사무소에서 확인해야 합니다.
• 150~350mm의 공칭 직경 범위는 용기 도면이 JIS F 2804-1976 크로스 비트 치수를 지정할 때 명확한 선택 경로를 제공합니다.
• 표면 처리는 지정된 경우 숍 프라이머, 최종 페인트, 아연 도금 마감 또는 스테인리스강 광택을 포함하여 조선소 코팅 요구 사항에 맞게 조정할 수 있습니다.
• 검사 및 인증 범위는 주문 요구 사항에 따라 조정될 수 있지만 견적 전에 등급 인증서 또는 입회 검사를 확인해야 합니다.
맞춤 속성
• 표준: JIS F 2804-1976 → 조선소 또는 선주 사양에서 이 표준 크로스 비트 배열을 요구할 때 사용합니다.
• 제품 구성: 강관 가공 크로스 비트 → 수직 메인 파이프와 데크 계류용 수평 크로스 파이프.
• 공칭 직경: 150 / 200 / 250 / 300 / 350 mm → 선박 도면, 로프 직경 및 데크 배열에 따라 선택하십시오.
• 재질: 공급 사양에 따른 연강 또는 스테인레스 스틸 → 정확한 등급 및 파이프 벽 두께를 생산 전에 확인해야 합니다.
• 설치 : 데크용접 → 데크보강, 용접준비 및 설치위치는 도면을 통해 확인하여야 한다.
• 용접 준비: 베벨 처리된 데크 조인트 및 파이프 교차점 → 승인된 WPS 또는 프로젝트 요구 사항에 따라 심침입 용접.
• 로프 접촉 마감: 필요한 경우 부드러운 강철 파이프 표면 및 접지된 용접 이음매 → 접촉 영역에서 로프 마모를 줄이는 데 도움이 됩니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금, 광택 처리 또는 맞춤형 마감 → 최종 코팅은 용기 사양을 따릅니다.
• 인증서 요건 : 주문 범위에 따라 가능 → 견적 전 클래스 검사 및 인증서 수준을 확인해야 합니다.
작동 방식
계류 로프는 크로스 비트로 유도 → 로프는 계류 계획에 배열된 매끄러운 강관 몸체 또는 크로스 파이프를 회전 → 국부적인 로프 접촉력은 용접된 파이프 조립체에 의해 전달됨 → 힘은 데크 용접 베이스를 통해 보강된 데크 구조로 전달됨 → 프로젝트 요구 사항에 따라 용접 검사 및 최종 코팅 완료
응용
화물선 | 유조선 | 벌크선 | 컨테이너 선박 | 작업선 | 예인선 | 갑판 계류장 | 신조 프로젝트 | JIS F 2804 크로스 비트 대체
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

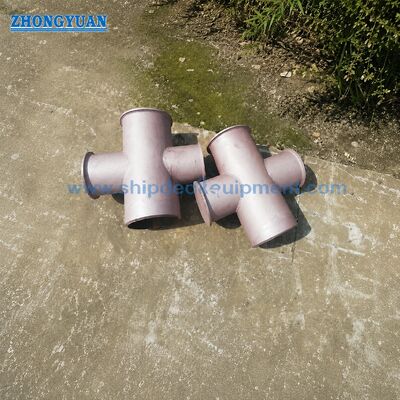

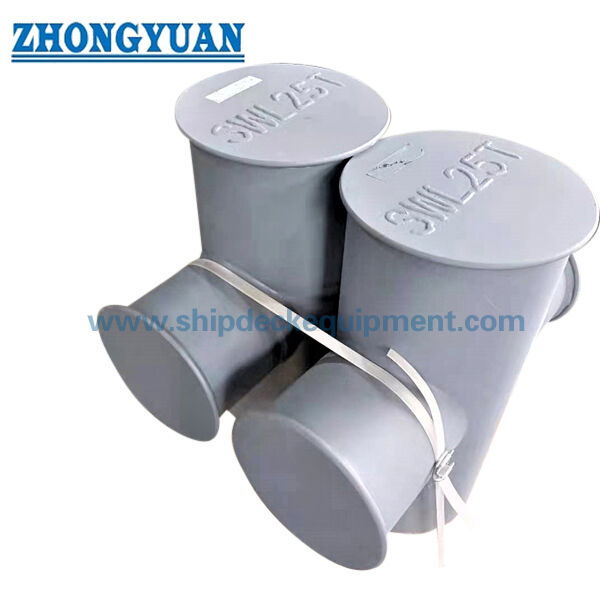

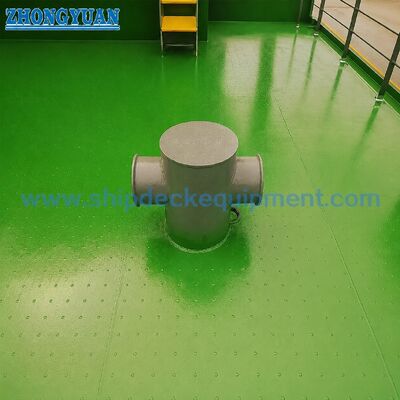

그림 및 사진
FAQ
Q1: JIS F 2804 크로스 비트 테이블은 SWL을 제공합니까?
A1: 제공된 표에는 SWL이 제공되지 않았습니다. 표에는 공칭 직경, 주요 치수, 중량 및 기준 와이어 로프 직경이 나와 있습니다. 와이어 로프 직경을 제품 SWL 또는 MBL로 해석해서는 안 됩니다. 계류 배치, 로프 직경, 설계 하중, 데크 보강, 용접 세부 사항 및 프로젝트 승인 요구 사항에 따라 선택을 확인해야 합니다.
Q2: 이 크로스비트에 판압연관 대신 강관을 사용하는 이유는 무엇입니까?
A2: 강철 파이프는 일반적으로 판 압연 파이프보다 진원도가 더 좋고 로프 접촉 표면이 더 깨끗합니다. 판 압연 파이프에는 세로 이음매 또는 국부적 불균일성이 있을 수 있습니다. 사용하는 경우 솔기 및 맞대기 용접 부위를 부드럽게 연마하여 로프 손상을 줄여야 합니다. 최종 건설은 프로젝트 자재 및 제조 요구 사항을 따라야 합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 표준, 공칭 직경, 재료 등급, 지정된 경우 파이프 벽 두께, 표면 처리, 수량, 인증 범위, 용접/검사 요구 사항, 데크 설치 도면, 배송 목적지 및 필요한 배송 시간을 확인하십시오.
