방벽 밸런트 밸런트 밸런트 밸런트 밸런트 밸런트
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | B형, 볼트형 | 재료: | C-Mn강 주조, 주철, 스테인레스강 주조, 쇄빙선용 특수강 공급 가능 |
|---|---|---|---|
| 기술 표준: | CB 34-76 | 무게: | 22.6-205kg |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| 강조하다: | CB 34-76 계류 초크,유형 B CB 34-76 불워크 초크,CB 34-76 선박 계류 장비 |
||
제품 설명
방벽 밸런트 밸런트 밸런트 밸런트 밸런트 밸런트
제품 개요

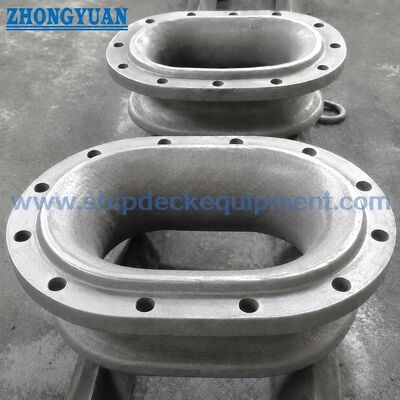

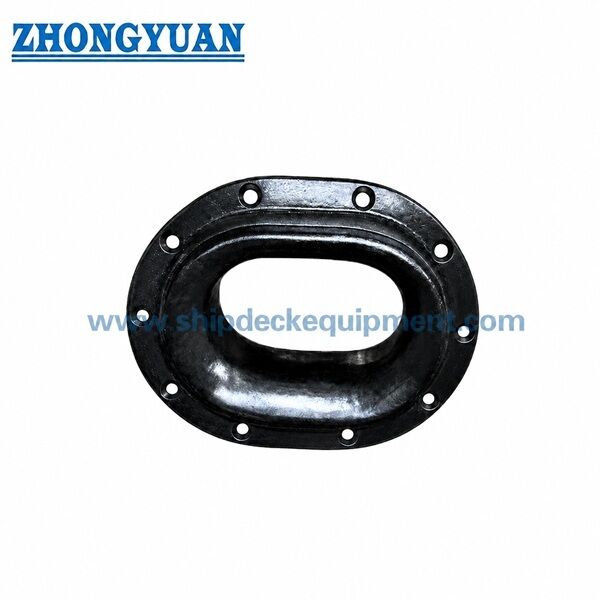

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operation- B형 설계는 장벽에 볼트 장착을 위해 배치되어 있으며 신축에 적합합니다.배의 구조와 볼트 배열이 표준 차원이나 선박 기장 도면과 일치해야 하는 교체 및 수리 프로젝트.
주사체, 매끄러운 로프 접촉 반지름, 표면 완공, 볼트 구멍, 둥지 개척 및 주변 선박 구조는 선택 중에 함께 확인되어야합니다.로프 접촉 표면은 로프 가열을 줄이기 위해 부드럽게 닦아야 합니다턱체와 선박 구조를 둘러싼 50mm 접촉 영역은 펌핑이나 표면 결함이 없어야 하며, 이는 펌핑, 좌석 품질 또는 고정 고정에 영향을 줄 수 있습니다.
빠른 사양
- 표준: CB 34-76 → A형, B형, C형 및 D형의 해상 매어 턱 표준
- 타입: B형 볼트형 → 표준 표와 프로젝트 도면에 따라 리브트 또는 볼트로 장벽에 설치되도록 설계되었습니다.
- 적용 가능한 로프 범위: 케이블 지름 18.6~43.5 mm, 린 둘레 160~325 mm, 나일론 케이블 지름 35~90 mm → 로프 크기와 턱 개통 및 로프 접촉 반지름을 일치시키는 데 도움이됩니다.
- 주요 차원: L 200~480 mm, L1 300~685 mm, L2 400~870 mm → 배열장면과 설치 공간을 맞추기 위한 배열장면
- 방조판 열기 크기: L3 310 ∼ 705 mm, B3 240 ∼ 545 mm → 조선소 열기 준비 및 교체 작업에 중요합니다.
- 볼트 또는 니트: 지름 12~24mm, 양 12 또는 16 → 최종 고정 장치 사양은 배 도면과 클래스 또는 요트 요구 사항과 함께 확인되어야 합니다.
- 무게 범위: 22.6~205 kg → 제안, 취급, 포장 및 배달 계획에 유용합니다.
- 재료 선택: C-Mn 강철, 철강, 스테인리스 강철 또는 빙하 프로젝트용 특수 강철 → 최종 재료 등급은 주문 사양에 의해 확인됩니다.
주요 기술 매개 변수
| 케이블 최대 지름 | 린의 최대 둘레 | 나일론 케이블의 최대 지름 | L | L1 | L2 | B | B1 | B2 | b1 | b2 | b3 | R | R1 | R2 | 장벽 열기 크기 | 리프트 또는 볼트 |
무게 1kg |
||
| L3 | B3 | 지름 | 번호 | ||||||||||||||||
| 18.6 | 160 | 35 | 200 | 300 | 400 | 130 | 230 | 330 | 18 | 110 | 22 | 58 | 15 | 145 | 310 | 240 | 12 | 12 | 22.6 |
| 22.5 | 200 | 45 | 260 | 400 | 520 | 170 | 310 | 430 | 25 | 160 | 28 | 84 | 30 | 190 | 415 | 325 | 16 | 12 | 49.3 |
| 28.0 | 230 | 55 | 320 | 465 | 590 | 200 | 345 | 470 | 28 | 175 | 30 | 95 | 30 | 210 | 480 | 360 | 16 | 16 | 71.2 |
| 33.5 | 270 | 70 | 400 | 572 | 720 | 260 | 430 | 580 | 32 | 200 | 35 | 108 | 33 | 260 | 592 | 450 | 20 | 16 | 118 |
| 43.5 | 325 | 90 | 480 | 685 | 870 | 310 | 525 | 700 | 35 | 240 | 40 | 126 | 44 | 320 | 705 | 545 | 24 | 16 | 205 |
선택 및 조사 가이드
단계 1: 표준 및 유형 → CB 34-76 B형, 벙어리 부러진 매킹 턱을 확인합니다.
2단계: 배의 매어링 배치에 따라 로프 크기 → 최대 케이블 지름, 린 오리 또는 나일론 케이블 지름을 확인합니다.
단계 3: 설치 일치를 위해 주요 차원 → L, L1, L2, B, B1, B2 및 울타리 개통 차원 L3 × B3를 확인합니다.
단계 4: 고정 배치 → 볼트 또는 니트 지름, 양, 구멍 일치 및 기존 방벽 열기가 새로 건설되거나 교체되는지를 확인합니다.
단계 5: 재료 및 발사 과정을 확인 → C-Mn 강철, 철강, 스테인리스 강철 또는 특수 강철 발사목재 패턴 또는 손실 폼 프로세스는 주문량 및 프로젝트 요구 사항에 따라 논의 될 수 있습니다..
단계 6: 표면 처리 및 문서 → 모래 분출 Sa2를 확인합니다.5, 에포시 샵 프라이머, 마른 스테인리스 스틸 표면 마감 또는 사용자 지정 코팅; 프로젝트 요구 사항에 따라 인증서 및 검사 범위.
구조
- 캐스팅 보드 매끄러운 토어 로프 접촉 반지름 막대기 열기 볼트 또는 니트 구멍 앉는 표면 표면 처리
- 鋳造, 설치 및 엔지니어링 장점
- 타입 B 구조물은 볼트 된 방벽 설치를 위해 설계되어 있으므로, 개척 크기, 볼트 구멍 배열 및 좌석 표면은 주문 확인 전에 조선소 도면과 비교해야합니다..
- 밧줄 접촉 반지름은 밧줄 가이딩 도중 밧줄 경직을 줄이기 위해 부드럽게 닦아야 합니다.
- 나무 패턴 또는 손실 된 거품 주름 프로세스는 주문량, 표면 요구 사항 및 프로젝트 스케줄에 따라 선택할 수 있습니다.
- 주사체와 선박 구조를 둘러싼 50mm의 접촉 영역은 부착, 좌석 품질 또는 고정 고정에 영향을 줄 수 있는 표면 결함을 피하기 위해 검사되어야 합니다.
- 유한 요소 강도 계산 및 구조적 최적화는 프로젝트 검토, 조선소 승인 또는 특수 선박 애플리케이션에 필요한 경우 구성 할 수 있습니다.
- 재료, 표면 처리 및 문서의 범위는 용기 유형, 설치 위치 및 분류 요구 사항에 따라 확인되어야 합니다.
사용자 지정 속성
- 제품 유형: B형 밸브 롤링 턱 → 롤링 또는 닛에 설치된 펌프
- 표준: CB 34-76 → 프로젝트에서 CB 해상 매킹 턱을 지정할 때 적합합니다.
- 설치: 장벽에 볼트 장착 → 장벽 열기에 턱이 표준 및 정원 도면에 따라 고정되는 경우 사용됩니다.
- 로프 접촉 표면: 바닥 부드러운 반지름 → 로프 마찰과 지역 경직을 줄이는 데 도움이됩니다.
- 주름 과정: 목재 패턴 또는 손실 된 폼 과정 → 양, 크기 및 표면 요구 사항에 따라 선택됩니다.
- 엔지니어링 검사: 필요한 경우 FEA 검토가 가능합니다 → 프로젝트 특수한 조건에서 강도 검증 또는 최적화를 위해 사용됩니다.
어떻게 작동 합니까?
매킹 로프는 둥지 구멍에 접근합니다 → 바닥 부드러운 턱 표면은 로프를 안내합니다 → 로프 방향은 턱 구멍을 통해 제어됩니다 → 부하는 주사체를 통해 전달됩니다.고정장치 및 강화된 성벽 구조.
신청서
화물선. 대량 운송선. 탱커. 작업선. 바르자. 견인선. 조선 프로젝트.
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
분류 인증서, 재료 인증서, 검사 기록 및 코팅 문서는 프로젝트 요구 사항 및 클래스 승인 범위에 따라 제공됩니다.
그림 & 사진
FAQ
Q1: CB 34-76 타입 B는 용접된 또는 볼트 된 턱입니다.
B형은 장벽 설치용 볼트형입니다. 볼트 또는 니트 지름, 양 및 구멍 배열은 생산 전에 용기 도면으로 확인해야합니다.
Q2: 왜 로프 접촉 표면이 매끄럽어야 합니까?
매킹 로프 는 매킹 및 매킹 작업 도중 턱 을 통과 한다. 땅 이 부드러운 반지름 이면 마찰 과 로컬 로프 가열 을 줄이는데 도움 이 된다.
Q3: 제안에 필요한 정보는 무엇입니까?
표준 및 종류, 로프 크기, 요구 된 차원 또는 도면, 재료, 표면 처리, 고정 장치 요구 사항, 양, 인증 요구 사항배송 목적지 및 필요한 배송 시간.
