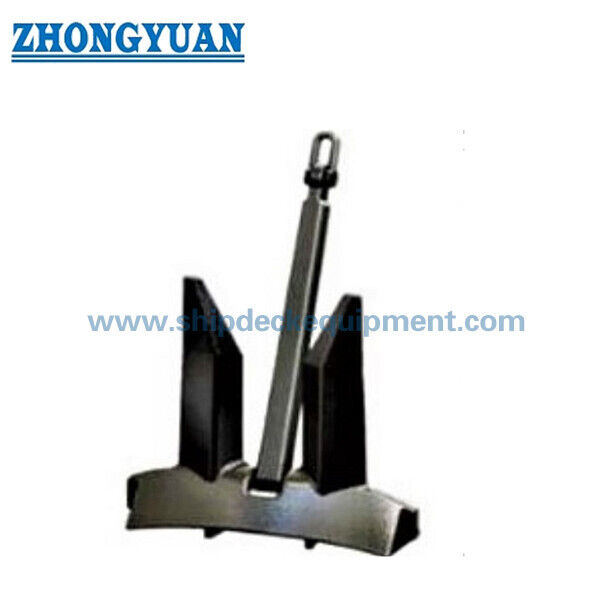

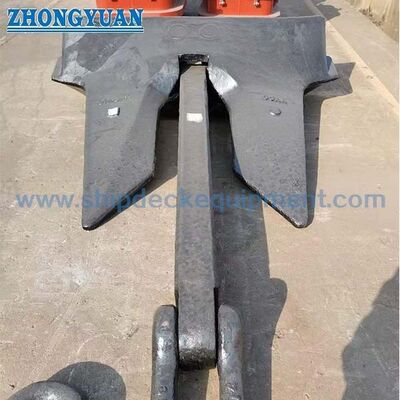

AC-14 스톡리스 높은 보유력 앵커

제품 개요

AC-14는 배 안크링 장치에 사용되도록 설계된 스톡 없는 고지력 (HHP) 앵커로, 승인된 앵커 디자인, 명량, 앵커 체인 케이블, 하우스 파이프, 윈드 라스,및 고정 장치가 하나의 조정 시스템으로 선택됩니다그 넓은 왕관, 긴 잎자루, 그리고 길쭉한 강화 갈비뼈는 AC-14 형태의 특징이며, 스톡 없이 바닷바닥 침투와 안정적인 부하 전송을 지원하기 위한 것이다.

조달에 있어서, 명목 앵커 질량은 배의 종류만 선택해서는 안 됩니다. 배의 장비 번호, 적용되는 분류 규칙,승인된 앵커장치 표, 그리고 선박 특유의 배열 도면 재료 등급, 열처리, 비파괴 검사, 단속량 검사, 표시, 코팅, 인증 범위생산 전에 연쇄 연결 세부 사항에 동의해야합니다..

빠른 사양

• 제품 종류: AC-14 스톡리스 HHP 앵커 → 클래스 승인된 선박 앵커 시스템의 일부로 사용하도록 설계된
• 공급된 차원 표의 명목 질량: 75kg에서 30,000kg → 작은 기준 크기로 큰 보어 앵커 크기를 포함합니다. 프로젝트 선택은 클래스 승인에 따라 계속됩니다.
• 건설: 턱, 왕관, 플루크, 핀 및 앵커 셔클 배열과 함께 주사철 앵커 바디 → 승인 된 도면을 따라 정확한 부품 재료 및 조립 세부 사항.
• HHP 분류 기준:승인된 풀스케일 테스트로 입증된 경우 동일한 질량의 일반 스톡리스 앵커의 유지력 최소 2배입니다 → HHP 상태는 설계 및 승인 특이입니다..
• 질량 이점: 클래스 규칙은 승인 된 HHP 보어 앵커가 일반 스톡리스 앵커 질량의 75%를 허용 할 수 있습니다 → 이것은 모든 프로젝트에 대한 자동 감소가 아닙니다.
• 표면 처리: 검은색 비투미누스 페인트, 반성 페인트 또는 프로젝트 지정 코팅 → 최종 시스템은 저장, 운송, 설치 및 용기 코팅 요구 사항에 적합해야합니다.
• 검사 초점: 재료 추적성, 차원 검사, 주름 품질, NDE, 증명 부하 테스트, 자유로운 이동 및 표시 → 범위는 클래스 및 주문 요구 사항에 따라 다릅니다.
• 인증서 옵션: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS 또는 제조사 문서 → 프로젝트 요구 사항에 따라 사용할 수 있으며 승인 범위에 따라 제공됩니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 배 장비 번호, 요구되는 보어-앵커 질량, HHP 수용, 서비스 표기 및 적용되는 분류 사회 규칙을 확인합니다.

단계 2: AC-14 유형, 명목 질량, 승인 된 도면 또는 표준, 차원 참조 A ∆ J 및 주문이 신축 또는 교체 여부를 확인합니다.

단계 3: 앙커 체인 케이블의 크기와 지름, 앙커 체인 / 결합 배열, 하우스 파이프 기하학, 윈들라스 호환성 및 탑재 고정 배열을 확인합니다.

4단계: 주사철 등급, 열처리, 재료 추적성, NDE 방법 및 범위, 차원 허용량, 증명 부하 테스트 및 조사 목격자 요구 사항을 확인합니다.

단계 5: 표면 처리, 최종 색상 또는 코팅 시스템, 표시, 포장, 양, 배송 목적지 및 필요한 배송 시간을 확인합니다.

단계 6: 배의 앵커 배치, 클래스 승인 장비 테이블, 앵커 주머니 / 하우스 파이프 도면, 기존 앵커 측정 및 사진이 가능하면 제공하십시오.

구조

Anchor shackle | Cast steel shank | Trunnion / pin connection | Broad crown | Twin long flukes | Longitudinal reinforcing ribs | Bills / palms | Stockless rotating head arrangement | Protective coating

보유력, 발사 및 품질 장점

• The stockless configuration allows the anchor head to rotate relative to the shank so that the flukes can orient toward the seabed during deployment and recover into the hawse arrangement without a transverse stock.
• 넓은 왕관과 긴 플룩 기하학은 일반적인 스톡 없는 형태에 비해 토양 포착 영역을 증가시킵니다.실제 보유 성능은 승인된 HHP 테스트와 해저 조건에 의존합니다..
• HHP 지명은 외모에만 근거하지 않습니다. 앵커 디자인은 전체 규모의 보유 힘을 증명하는 것을 승인해야합니다.그리고 프로젝트에서 선택된 승인이 요구되는 질량 범위를 포함하는지 확인해야 합니다..
• 주사철 부품은 승인 된 재료로 생산되어야 하며, 필요에 따라 추적 가능성과 열처리를 받아야 합니다.승인된 절차와 수사관의 승인을 따라야 합니다..
• 중요한 검사점에는 플룩과 크론 표면, 턱과 핀 인터페이스, 앵커 셔클 연결, 차원 적합성, 머리 자유 회전, 표시,그리고 검사 후 검사.
• 견제 부하 테스트, NDE, 기계 테스트 및 인증 내용은 일반적인 인증 목록에서 가정하는 대신 검사 및 시험 계획에서 정의되어야합니다.
• 대체 프로젝트의 경우 기존 하우스 파이프, 앵커 포켓, 스톱, 체인 케이블 및 윈드 라스 리드와 차원의 적합성은 명목 질량과 일치하는 것만큼 중요합니다.

사용자 지정 속성

• 앵커 타입: AC-14 스톡리스 HHP 앵커 → 선택한 클래스에 대한 승인된 설계 및 질량 범위를 확인합니다.
• 명목 질량: 제공된 표에서 75~30,000 kg → 최종 질량은 배 앵커 장비의 요구 사항을 따릅니다.
• 재료: 주름 철강 → 정확한 품질, 열처리 상태 및 부품 재료 스케줄 확인.
• 유지력 카테고리: HHP → 클래스 수용은 설계에 대한 입증된 유지력 성능을 요구합니다.
• 체인 연결: 앵커 체인 / 프로젝트 특정 연결 → 핀 지름, 개척 및 호환성은 도면 확인이 필요합니다.
• 증명 부하 테스트: 적용되는 클래스 규칙에 따라 → 시험 부하, 장착장치, 목격자 및 수용 기준은 표기 전에 확인되어야 합니다.
• NDE 및 검사: 승인된 ITP → 방법에 따르면, 커버리지, 수용 기준 및 조사 유지 포인트는 프로젝트 범위에 달려 있습니다.
• 표면 처리: 비투미누스 검은 색 페인트 / 반성 코팅 / 맞춤 → 코팅 사양 및 준비 등급은 확인됩니다.
• 표기 및 추적성: 클래스 및 순서 요구 사항에 따라 → 명목 질량, 식별, 열 / 추적성 참조 및 인증서 연결.

어떻게 작동 합니까?

Anchor is released through the hawse pipe → Stockless head rotates and flukes orient toward the seabed → Chain pull develops a low lead angle → Flukes penetrate and mobilize soil resistance → Chain catenary and anchor holding resistance restrain the vessel → Windlass recovers the anchor into the hawse or anchor pocket

신청서

보어 앵커 시스템 컨테이너 선박 덩어리 운송수단 탱커 일반 화물 선박 로로 및 차량 운송수단 신축 프로젝트 앵커 교체 및 재구성 프로젝트

인증 및 장점

재료 인증서, 제조자 문서, 검사 기록, 증명 부하 테스트 기록 및 클래스 인증서는 프로젝트 요구 사항, 승인 된 설계 상태, 조사 범위,및 분류 사회 절차.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 올바른 AC-14 앵커 질량은 어떻게 선택됩니까?

A1: 선택은 배 장비 번호와 클래스에 승인된 앵커링 장비 요구 사항에 기초하고, AC-14 승인 범위, 체인 케이블, 하우스 파이프,윙러스차원 표만으로는 완전한 선택 근거가 아닙니다.

Q2: 각 AC-14 앵커는 자동적으로 일반 스톡 없는 앵커보다 25% 가벼워요?

A2: 아니. 분류 규칙은 검증되고 승인된 HHP 보어 앵커가 일반적인 스톱리스 요구 사항의 75%에 해당하는 질량을 가질 수 있습니다.이 감상은 앵커 디자인과 프로젝트 조정이 관련 분류 사회에 의해 승인되었을 때만 적용됩니다..

Q3: 클래스 인증 및 테스트를 위해 무엇을 확인해야합니까?

A3: 클래스 소사이어티, 승인된 도면 또는 타입 승인 상태, 재료 등급, 열처리, NDE, 기계 시험, 견제 부하 시험, 차원 검사, 자유 회전 검사, 표시조사 대기점, 그리고 최종 인증서 목록 요약 전에.
