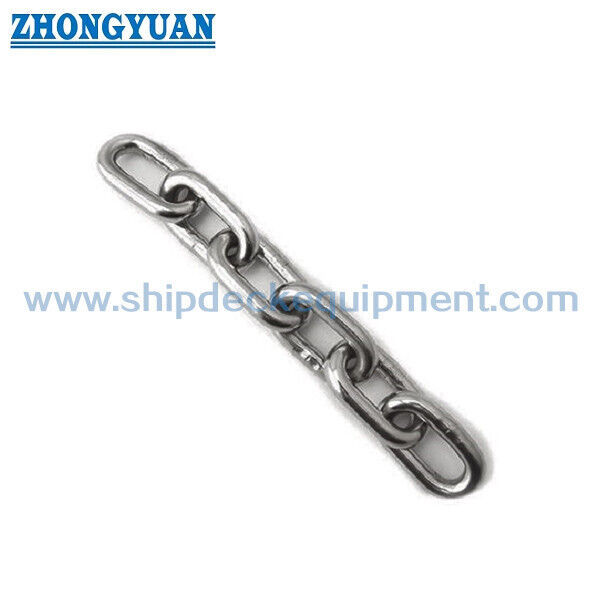

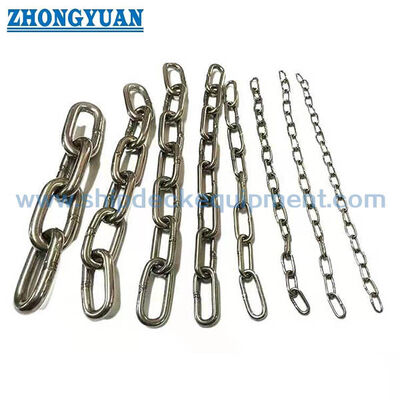

304/316 스테인리스 스틸 오픈 링크 앵커 체인

304/316 스테인리스 스틸 오픈 링크 앵커 체인 | 요트 앵커링용 5~20mm

제품 개요

이 스테인리스 스틸 오픈 링크 앵커 체인은 깔끔한 외관, 내식성 및 부드러운 링크 움직임이 요구되는 요트 및 소형 선박 앵커 로드 배열을 위해 설계되었습니다. 이 페이지는 5mm에서 20mm까지의 공칭 직경으로 플래시 버트 용접된 오픈 링크(스터드리스) 체인을 다루며, SUS 304 또는 SUS 316 스테인리스 스틸로 맞춤형 연속 길이로 공급됩니다.

체인 직경만으로 선택해서는 안 됩니다. 요트 앵커, 선박 크기 및 풍압 면적, 예상 앵커링 조건, 필요한 인장 하중 및 파단 하중, 윈드라스 집시 형상, 체인 파이프 간극, 끝단 피팅, 재질 등급 및 인증 범위는 함께 확인해야 합니다. SUS 316은 일반적으로 염화물 노출이 더 높은 경우에 더 적합한 옵션이며, SUS 304는 사용 환경 및 유지보수를 더 신중하게 고려해야 합니다. 스테인리스 스틸은 내식성을 향상시키지만 해수에서는 부식 방지 기능이 없습니다.

빠른 사양

• 체인 직경: 5~20mm → 하중 및 윈드라스 확인에 따라 소형 요트, 순항 요트 및 일부 대형 요트 앵커 로드 요구 사항을 충족합니다.
• 재질 옵션: SUS 304 또는 SUS 316 → 316은 몰리브덴을 함유하고 있으며 해양 노출 시 304보다 염화물 관련 공식에 대한 저항성이 더 우수합니다.
• 제품 형태: 오픈 링크 / 스터드리스 체인 → 이 페이지는 별도로 판매되는 스터드 링크 체인을 동일한 치수 제품으로 취급하지 않습니다.
• 구조: 플래시 버트 용접 링크 → 용접 일관성, 치수 반복성 및 부드러운 링크 표면은 주요 제조 및 검사 포인트입니다.
• 링크 형상: D, L, B 치수 공급 → 체인 피치 및 링크 폭은 윈드라스 집시, 체인 파이프, 보우 롤러 및 앵커 로커와 대조하여 확인해야 합니다.
• 공급 길이: 맞춤형 → 견적 전에 총 길이, 연속 길이 수, 체인 마킹, 끝단 링크, 샤클, 스위블 및 포장을 확인하십시오.
• 표면 마감: 산세 및 수동화 처리, 지정 시 밝은 광택 처리 → 용접 후 세척은 열 변색 및 탄소강 오염 제거에 도움이 됩니다.
• 검사 범위: 재질 확인, 치수 검사, 인장 하중 및 파단 하중 테스트를 준비할 수 있습니다 → 테스트 값 및 입회 기준은 계약으로 확인해야 합니다.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 앵커 로드 작업 확인: 요트 유형, 전체 길이, 배수량, 풍압 면적, 앵커 유형 및 무게, 운항 구역 및 예상 앵커링 조건.

2단계: 체인 형상 확인: 공칭 직경 D, 링크 길이 L, 링크 폭 B, 필요한 총 길이 및 기존 윈드라스 집시를 통과해야 하는지 여부.

3단계: 윈드라스 제조사/모델, 집시 마킹, 적용 가능한 보정 체인 사양 또는 교체 호환성이 중요한 경우 샘플 링크를 제공하십시오.

4단계: 재질 확인: SUS 304 또는 SUS 316, 재질 표준, 저탄소 등급 요구 사항(있는 경우), 표면 마감 및 부식 유지보수 기대치.

5단계: 가격 책정 전에 필요한 인장 하중, 파단 하중, 테스트 표준, 샘플링 계획, 제3자 입회, 등급 요구 사항 및 인증서 유형을 확인하십시오.

6단계: 확대된 끝단 링크, 앵커 샤클, 스위블, 로프-체인 연결, 마킹, 수량, 배송지 및 필요한 배송 시간을 포함한 끝단 배열을 확인하십시오.

구조

오스테나이트계 스테인리스 스틸 라운드 바 | 오픈 링크 / 스터드리스 체인 패턴 | 플래시 버트 용접 링크 조인트 | 부드러운 링크 크라운 및 내부 접촉면 | 산세 및 수동화 처리 또는 광택 마감 | 맞춤형 연속 길이 | 끝단 피팅은 확인 필요

재질, 용접 및 앵커 로드 선택 장점

• SUS 304 및 SUS 316 옵션을 통해 염화물 노출, 외관 기대치, 유지보수 접근성 및 예산에 따라 재질을 선택할 수 있습니다. SUS 316은 일반적으로 염수 분무, 물보라 또는 간헐적인 해수 접촉이 더 심한 경우에 선호됩니다.
• 플래시 버트 용접은 반복 가능한 폐쇄 링크 구조를 제공합니다. 생산 제어는 바 직경, 링크 피치, 내부 폭, 용접 돌출부, 정렬 및 용접 영역 주변의 부드러운 마감에 중점을 두어야 합니다.
• 산세는 용접 열 변색 및 내장된 오염물을 제거하며, 수동화는 깨끗한 수동 표면 형성을 지원합니다. ASTM A380 / A967 또는 다른 프로젝트 표준이 필요한 경우 정확한 처리 절차와 수락 방법을 명시해야 합니다.
• 오픈 링크 구조는 용접된 스터드를 피하고 많은 요트 앵커 로드 레이아웃에 유연한 관절을 제공합니다. 스터드 링크 대안은 다른 형상과 하중 거동을 가지며 별도의 제품 선택으로 취급해야 합니다.
• 윈드라스 성능은 체인이 집시 포켓 형상과 일치하는지에 따라 달라집니다. 체인 직경만으로는 호환성을 확인할 수 없습니다. 피치, 폭, 공차 및 윈드라스 제조업체의 체인 사양도 필요합니다.
• 인장 하중, 파단 하중 및 작업 선택 기준은 별도로 유지되어야 합니다. 이 페이지는 직경, 재질 이름 또는 제공된 무게 표에서 작업 하중 또는 파단 강도를 추론하지 않습니다.
• 스테인리스 전용 제작 도구, 깨끗한 보관 및 탄소강 연삭 먼지로부터의 보호는 자유철 오염 및 완성된 체인의 조기 녹 얼룩을 줄이는 데 도움이 됩니다.
• 검사 및 유지보수는 여전히 필요합니다. 담수 헹굼, 염분 퇴적물 제거 및 용접부, 마모된 링크, 틈새, 샤클, 스위블 및 혼합 금속 연결부에 대한 주기적인 검사는 안정적인 서비스를 지원합니다.

사용자 정의 속성

• 제품 범위: 오픈 링크 / 스터드리스 앵커 체인 → 치수 표는 이 페이지에 설명된 오픈 링크 제품에 적용됩니다.
• 공칭 직경: 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20mm → 앵커 시스템 및 필요한 하중 기준과 함께 선택하십시오.
• 재질 등급: SUS 304 또는 SUS 316 → 최종 재질 지정, 화학 성분 및 기계적 특성은 구매 사양으로 확인해야 합니다.
• 구조: 플래시 버트 용접 → 링크 형상 및 용접 영역 일관성은 주요 제조 제어입니다.
• 표면 마감: 산세 및 수동화 처리 / 밝은 광택 처리 → 주문 시 필요한 외관 및 용접 후 처리 방법을 정의하십시오.
• 윈드라스 호환성: 확인 필요 → 집시 제조사, 모델, 마킹, 체인 표준 또는 샘플 치수를 제공하십시오.
• 공급 길이: 맞춤형 → 총 길이, 연속 길이 요구 사항, 수량, 마킹 및 포장을 명시하십시오.
• 테스트 및 인증 범위: 프로젝트 요구 사항에 따름 → 인장 하중, 파단 하중, 샘플링, 입회 및 인증서 발행은 생산 전에 합의해야 합니다.

작동 방식

앵커가 배치됨 → 체인이 보우 롤러와 윈드라스를 통해 풀림 / 체인 스토퍼 → 체인 무게와 로드 형상이 앵커링 리드를 유지하는 데 도움이 됩니다 → 용접된 링크가 취급 시스템을 통해 관절 운동합니다 → 앵커, 체인, 피팅 및 선박 앵커링 장비 간에 하중이 전달됩니다 → 체인이 회수되고, 헹궈지고, 서비스 후 검사됩니다

응용 분야

세일링 요트 | 모터 요트 | 순항 요트 | 슈퍼 요트 텐더 및 서비스 선박 | 체인 전용 앵커 로드 | 로프-체인 앵커 로드 어셈블리 | 신규 건조 앵커링 시스템 | 요트 리핏 및 교체 프로젝트

인증 및 장점

재질 인증서, 제조사 테스트 보고서, 독립 검사 및 분류 관련 문서는 합의된 주문 범위에 따라 준비할 수 있습니다. 등급 승인은 관련 규칙, 승인된 재질 및 체인 설계, 확인된 테스트 하중, 입회 요구 사항 및 분류 협회 승인에 따릅니다.

프로젝트 요구 사항 및 등급 승인에 따른 인증 옵션: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

도면 및 사진

자주 묻는 질문

Q1: 요트는 SUS 304 또는 SUS 316 스테인리스 스틸 앵커 체인을 선택해야 합니까?

A1: SUS 316은 몰리브덴 함량이 공식에 대한 저항성을 향상시키기 때문에 염화물 노출이 더 강한 경우 일반적으로 더 안전한 선택입니다. SUS 304는 덜 공격적인 노출 또는 정기적인 헹굼 및 유지보수가 보장되는 경우 고려될 수 있습니다. 최종 선택은 침수, 염분 퇴적물, 틈새, 온도, 유지보수 및 소유자의 서비스 기대치를 고려해야 합니다.

Q2: 동일한 직경의 체인이 기존 윈드라스 집시에 맞을까요?

A2: 반드시 그렇지는 않습니다. 집시 호환성은 체인 직경, 피치, 링크 폭, 치수 공차 및 집시 포켓 설계에 따라 달라집니다. 교체 체인을 주문하기 전에 윈드라스 제조사 및 모델, 집시 마킹, 필요한 체인 표준 또는 물리적 샘플을 제공하십시오.

Q3: 견적에 어떤 테스트 및 인증 정보가 필요합니까?

A3: 재질 등급 및 표준, 필요한 인장 하중 및 파단 하중, 테스트 방법, 샘플링 수량, 열처리 조건(해당되는 경우), 검사 입회, 인증서 유형, 체인 길이, 끝단 피팅 및 분류 요구 사항을 확인하십시오. "등급 1 / 2 / 3"에 대한 제공된 참조는 관련 체인 표준 및 기계적 값이 확인될 때까지 사용해서는 안 됩니다.
