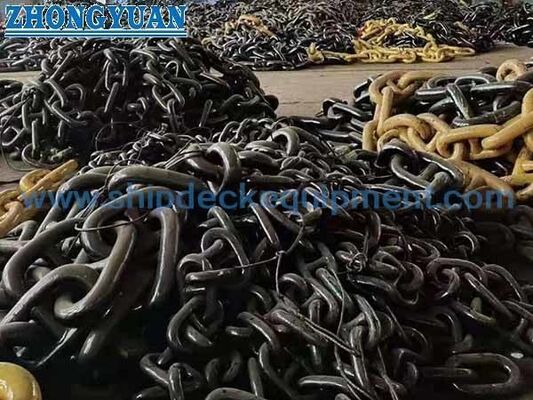

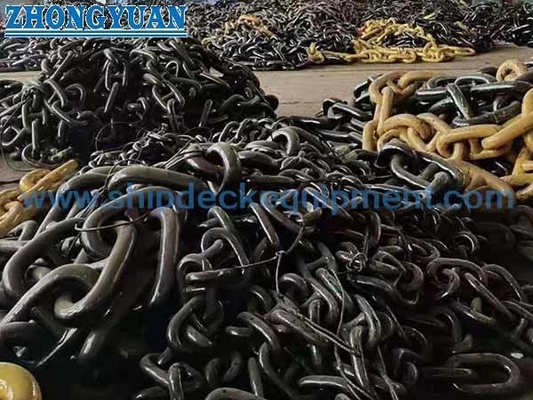

스터드링크 해양 앵커 체인 | 선박 계류용 U1 U2 U3 플래시 버트 용접
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 체인 지름: | 12.5mm~70mm | 샷당 길이: | 25.0~27.5m |
|---|---|---|---|
| 유형: | 스터드 링크 | 건설: | 플래시 맞대기 용접 롤 스틸 바 |
| 등급: | U2; U3 | 시험: | 물성시험, 열처리, 내력시험, 파단하중 시험 |
| 표면 처리: | 그릿 블라스팅, 용융 아연 도금, 검정색 페인트 또는 필요에 따라 | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA 등 |
| 강조하다: | IACS 스터드 링크 닻사슬,U2 스터드 링크 닻사슬,U3 해양 닻사슬 |
||
제품 설명
스터드-링크 해양 앵커 체인 U1 U2 U3 플래시-바트 선박 앵커링에 용접

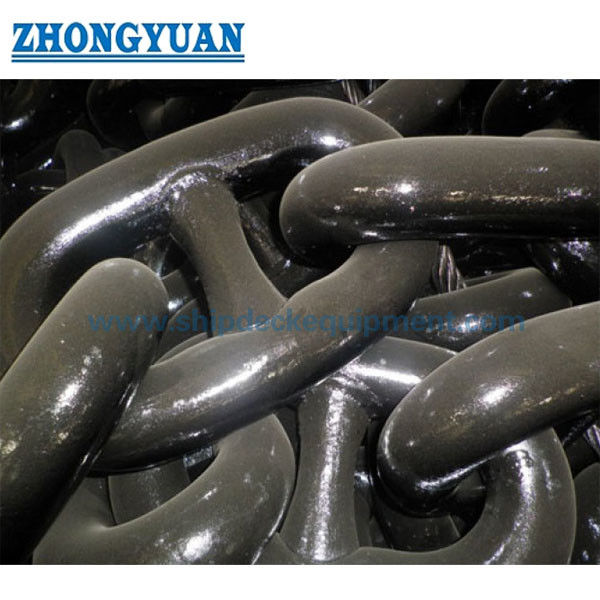

제품 개요

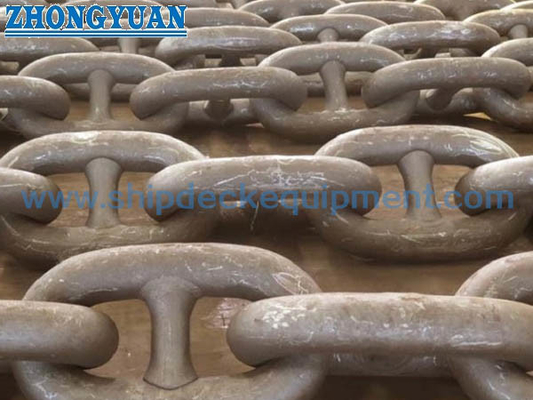

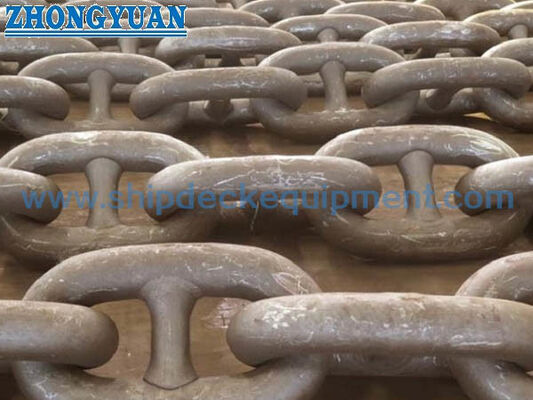

스터드 링크 해상 앵커 체인은 선박 앵커 시스템에 공급되는 플래시 부트 용접 된 체인 케이블입니다. 각 일반적인 링크에는 링크 기하학을 지원하는 중앙에 장착 된 스터드가 포함되어 있습니다.과도한 변형과 왜곡을 제한하는 데 도움이됩니다., 그리고 윙 라스 케이블 리퍼와 안정적인 연대를 제공합니다. 체인은 앵커, 윙 라스, 체인 막대기, 하우스 파이프,체인 로커 및 연결 액세서리.
공급 범위는 U1, U2 및 U3 등급에서 12.5 ∼ 70 mm이며, 촬영 길이는 일반적으로 25.0m에서 27.5m 사이로 주문됩니다. ISO 1704:2022 년은 스터드 링크 앵커 체인의 인정 된 차원 기반을 제공합니다., 적용되는 분류 규칙과 IACS UR W18은 승인된 제조, 재료, 열처리, 견제 시험, 부러진 부하 시험, 표시 및 인증에 대한 요구 사항을 제공합니다.이 페이지는 선박 앵커 체인에 관한 것입니다.; R3, R3S, R4 및 그 이상의 해상 영구 매어링 체인 등급은 별도의 제품이며 다른 사양이 필요합니다.
빠른 사양
- 제품 종류: 선박의 앵커와 윙러스 / 체인 로커 앵커 장치 사이에 사용되는 스터드 링크 해상 앵커 체인 →
- 건설: 꽂힌 스톱과 함께 플래시-부트 용접 된 롤 스틸 링크 → 링크 모양을 지원하고 안정적인 케이블 리퍼 참여.
- 등급 옵션: U1 / U2 / U3 → 최종 등급은 배 장비 계산, 클래스 규칙 및 승인 된 체인 작업 범위를 따릅니다.
- 명목 지름: 12.5~70mm → 제조업체의 클래스 도면에 근거하여 상세한 승인된 차원과 질량을 확인해야 합니다.
- 샷 길이: 순서에 따라 25.0 ∼ 27.5 m → 27.5 m는 IACS UR W18에서 클래스 검증 부하 테스트에 참조되는 표준 체인 길이입니다.
- 시험 기초: 차원 검사, 적재량 테스트, 부러짐 부하 테스트 및 등급에 따라 기계 시험 → 조사 범위는 생산 전에 확인됩니다.
- 표면 상태: 검정색으로 칠하거나, 가루로 불거나, 프로젝트가 허용할 때 고온으로 젤리화하고, 필요한 검사와 테스트를 거쳐 클래스 → 코팅을 적용합니다.
- 공급 상태: 클래스 승인 된 체인 제조업체에서 공급됩니다 → 클래스 인증서, 제조자 문서 및 재료 추적성은 구매 범위에 따라 배열됩니다.
주요 기술 매개 변수
| 명목 크기 |
L | B | 증거 부하 |
휴식 부하 |
증거 부하 |
휴식 부하 |
증거 부하 |
휴식 부하 |
무게 (kg/27.5M) |
| MM | MM | MM | KN | KN | KN | KN | KN | KN | KG |
| 12.5 | 75 | 45 | 28.75 | 57.81 | 41.2 | 82.6 | 56.4 | 112.8 | 85.41 |
| 14 | 84 | 50.4 | 34.78 | 69.93 | 51 | 101.9 | 70.76 | 141.51 | 106.55 |
| 16 | 96 | 57.6 | 47.1 | 94.72 | 66.2 | 132.3 | 92.42 | 184.83 | 139.43 |
| 17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.1 | 178.35 |
| 19 | 114 | 68.4 | 66.42 | 133.57 | 93.6 | 187.2 | 130.32 | 260.64 | 217.68 |
| 20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.7 | 303.42 | 229.14 |
| 22 | 132 | 79.2 | 89.06 | 179.08 | 125.4 | 250.9 | 174.4 | 349.4 | 264.49 |
| 24 | 144 | 86.4 | 105.98 | 213.25 | 149.9 | 298.9 | 207.9 | 415.8 | 341.82 |
| 26 | 156 | 93.6 | 124.38 | 250.12 | 175.4 | 350.8 | 244 | 488 | 369.94 |
| 28 | 168 | 100.8 | 144.26 | 290.08 | 203.8 | 406.7 | 283 | 566 | 427.04 |
| 30 | 180 | 108 | 165.6 | 333 | 234.2 | 467.5 | 324.9 | 649.8 | 490.98 |
| 32 | 192 | 115.2 | 188.42 | 378.88 | 265.6 | 531.2 | 369.6 | 739.3 | 559.65 |
| 34 | 204 | 122.4 | 212.7 | 427.72 | 299.9 | 599.8 | 417.3 | 834.6 | 671.52 |
| 36 | 216 | 129.6 | 238.46 | 479.52 | 336.1 | 672.3 | 467.8 | 935.7 | 707.85 |
| 38 | 228 | 136.8 | 265.7 | 534.28 | 374.4 | 748.7 | 521.3 | 1042.5 | 788.98 |
| 40 | 240 | 144 | 294.4 | 592 | 414.5 | 829.1 | 577.6 | 1155.2 | 869.36 |
| 42 | 252 | 151.2 | 324.58 | 652.68 | 457.7 | 915.3 | 636.8 | 1273.6 | 959.3 |
| 44 | 264 | 158.4 | 356.22 | 716.32 | 502.7 | 999.6 | 698.9 | 1398 | 1111.25 |
| 46 | 276 | 165.6 | 389.34 | 782.92 | 548.8 | 1097.6 | 763.9 | 1527.8 | 1152.07 |
| 48 | 288 | 172.8 | 423.94 | 852.48 | 597.8 | 1195.6 | 831.7 | 1663.5 | 1256.26 |
| 50 | 300 | 180 | 460 | 926.09 | 648.8 | 1239.6 | 902.5 | 1805 | 1360.41 |
| 52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
선택 및 조사 가이드
1단계배의 스터드 링크 앵커 체인이 필요하다는 것을 확인하고 배의 종류, 클래스 사회, 장비 번호 또는 앵커 배치 데이터를 제공하십시오.
2단계클래스에 승인된 장비의 계산, 앵커 사양 및 윙라스 케이블 리프트의 차원으로부터 명목 지름과 U1, U2 또는 U3 등급을 확인한다.
단계 3:전체 사슬 길이를 확인하고, 총에 대한 길이를 확인하고, 필요한 경우 홀수 링크 배열을 확인하고, 필요한 끝 링크, 확대 링크, 켄터 결합 매듭, 회전 또는 앵커 매듭.
단계 4:열처리 상태, 표면 마감, 표시 및 교체 사슬이 기존 사슬, 야생 고양이 주머니 및 탑재 액세서리 세트와 일치하는지 확인합니다.
단계 5:확인 검사 및 인증 범위: 지명 된 클래스 사회, 조사 참석, 재료 추적성, 증거 / 깨기 테스트, 기계 테스트 및 추가 NDT 요구 사항.
단계 6:양, 배송 목적지, 필요한 배달 시간, 포장 요구 사항 및 기존 체인 인증서, 도면 또는 명확한 차원 사진이 제공될 경우
구조
Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement
제조, 테스트 및 추적성 장점
- 사슬은 지정된 분류 협회에 의해 주문 된 품질, 지름, 제조 경로 및 열 처리 조건에 대해 승인 된 공장에서 공급됩니다.
- 롤링 막대기 식별 및 열 번호 통제는 링크 형성, 플래시 부트 용접, 열 처리, 테스트 및 최종 인증을 통해 입출력 체인 스틸에서 추적성을 유지합니다.
- 연결 직경, 5개 연결 길이, 스터드 위치, 스터드 적합성 및 차원 허용값은 ISO 1704 또는 클래스 승인 설계에 따라 제어된다.
- 플래시 부트 용접 매개 변수 및 플래시 제거는 생산에 중요한 포인트입니다. 용접 부위는 코팅 전에 시각적으로 검사되며 추가 검사가 지정 될 때만 제공됩니다.
- 사용 된 경우, 스터드 용접은 승인 된 절차를 따르고 최종 열 처리 전에 완료됩니다. 허용되지 않는 오프셋 또는 느슨한 좌석을 피하기 위해 스터드 위치와 적합성이 확인됩니다.
- 각 27.5m의 체인 길이는 적용되는 클래스 절차에 따라 시험중인량으로 테스트됩니다. 승인된 조사 계획에 따라 분쇄중량 샘플과 등급에 따라 기계적 테스트가 수행됩니다.
- 완성된 사슬 길이는 클래스 인증을 받은 경우 등급, 인증 번호 및 학회 스탬프로 표시되며, 제공된 샷을 시험 및 재료 문서와 연결할 수 있습니다.
사용자 지정 속성
- 표준: ISO 1704:2022 / 적용되는 클래스 규칙 → 구매 사양에 명시된 차원 표준 및 클래스 에디션을 확인합니다.
- 등급: U1 / U2 / U3 → 등급은 재료 특성, 열처리 및 인증 된 부서지지 않는 부하를 결정합니다.
- 직경: 12.5~70mm → 최종 크기는 체인 무게만 고려하지 않고 배 앵커 장비 요구 사항에 따라 선택됩니다.
- 샷 길이: 25.0 ∼ 27.5 m → 특수 길이와 끝 링크 구성은 체인 작업 및 클래스 확인에 따라됩니다.
- 표면 마감: 검은 색 페인트 / 자갈 펌프 / 핫 다이프 galvanized → 코팅은 필요한 검사 순서와 프로젝트 사양에 호환되어야합니다.
- 액세서리: 결합 체인 / 끝 링크 / 확장 링크 / 회전 / 앵커 체인 → 필요한 경우 일치 된 등급 및 지름 시스템으로 공급됩니다.
- 인증: 지명된 클래스와 승인된 작업 범위에 따라 → 인증서의 가용성은 주문 전에 확인되며 모든 주식 체인에서는 가정되지 않습니다.
어떻게 작동 합니까?
Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker
신청서
Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories
인증 및 장점
분류 인증은 승인된 체인 제조업체에 의해 주문된 등급, 지름, 열처리, 시험 범위 및 조사 계획에 따라 조정될 수 있습니다.IACS는 통일 기술 요구 사항을 설정합니다.개별 분류 사회가 조사를 수행하거나 수락하고 해당 제품 인증서를 발급합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: U1, U2 또는 U3 앵커 체인 등급을 어떻게 선택해야 합니까?
A1: 배의 클래스 승인된 앵커 장비 계산, 체인 지름, 앵커 사양 및 윙러스 케이블 리프트 설계를 사용하십시오.더 높은 등급을 자동으로 대체해서는 안 됩니다., 액세서리, 윙러스 및 클래스 승인은 호환되어야합니다.
Q2: 각 앵커 체인 샷에서 UT와 MT가 수행됩니까?
A2: 보편적 기본이 아닙니다. 표준 클래스 범위는 차원 검사, 증명 부하 테스트, 갱신 부하 테스트,플래시 부트 용접의 시각 검사 및 등급에 따른 기계 시험UT, MT 또는 다른 NDT는 조사에 명시되어 제조업체와 계급 사회와 합의되어야합니다.
Q3: 이 U1 / U2 / U3 체인은 해상 영구 매킹 체인으로 사용될 수 있습니까?
A3: 별도의 승인된 사양이 없으면 아닙니다. R3, R3S, R4, R4S 및 그 이상의 해상 매어 등급은 다른 재료, 견고성, 피로,제조 및 인증 요구 사항 및 별도의 제품으로 나열되어야합니다..
