선박의 앵커링 및 해상 앵커링 시스템용 가조 및 주사철 앵커링 체인 액세서리
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 재료: | 단조, 주조, 압연봉 | 지름: | 12.5mm~162mm |
|---|---|---|---|
| 마치다: | 검정색 페인트 또는 용융 아연 도금 | 등급: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| 해양 증명서: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| 강조하다: | 부표새클 닻사슬 부속물,ISO9001 닻사슬 부속물,CCS 앵커와 닻사슬 |
||
제품 설명
선박 계류 및 해양 계류 시스템용 단조 및 주강 앵커 체인 액세서리
제품 개요
이 제품군은 선박 계류 및 해양 계류 시스템에서 체인 어셈블리를 연결, 종단, 스위블, 확장 또는 조정하는 데 사용되는 강철 앵커 체인 액세서리를 포함합니다. 사용 가능한 품목에는 켄터 샤클, 조인트 샤클, 엔드 샤클, 스위블, 스위블 샤클, 부이 샤클, 스위블 그룹, 플레이트, 일반 링크, 확장 링크, 엔드 링크 및 프로젝트별 연결 부품이 있습니다.
액세서리는 자체 제조 제품으로 제시되는 것이 아니라 자격을 갖춘 앵커 체인 제조 파트너를 통해 공급됩니다. 선택은 공칭 체인 직경, 체인 등급, 맞물리는 링크 형상, 시험 및 파단 하중 요구 사항, 핀 배열, 재료 경로, 열처리, 검사 범위 및 분류 문서에 따라 이루어집니다. 재고 가용성은 긴급 선박 수리 또는 교체 문의를 지원할 수 있지만, 견적 전에 실제 품목, 등급, 치수, 마킹 및 인증서 배치(batch)를 확인해야 합니다.

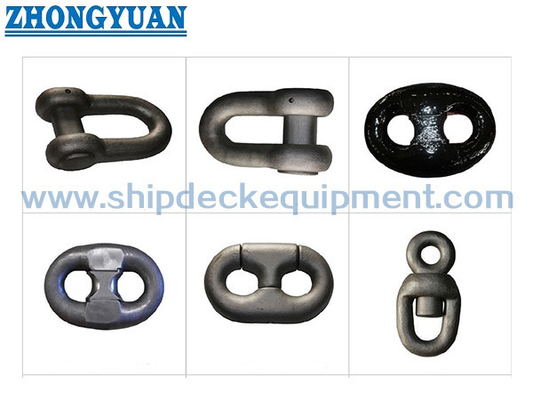

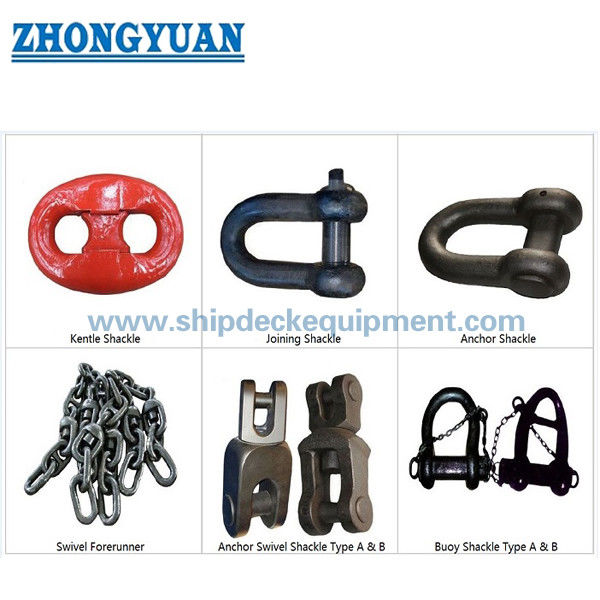

사용 가능한 액세서리 유형
켄터 샤클 | 조인트 샤클 | 엔드 샤클 | 스위블 | 스위블 샤클 | C형 연결 샤클 | 슬림 켄터 샤클 | 포어록 샤클 | 배 모양 샤클 | 부이 샤클 | 스위블 그룹 | 삼각형 플레이트 | 라운드 링크 | 일반 링크 | 엔드 링크 | 확장 링크 | 스터드리스 링크 | 특수 형상 연결 링크
빠른 사양
- 제품 카테고리: 앵커 체인 및 계류 체인 액세서리 → 체인 어셈블리를 완성하거나 교체하는 데 사용되며, 일반적인 리프팅 하드웨어로는 사용되지 않습니다.
- 공칭 직경 범위: 12.5–162mm 공급 범위 → 최종 가용성은 액세서리 유형, 등급, 제조업체 승인 및 재고 상태에 따라 달라집니다.
- 재료 경로: 단조강, 주강 또는 압연봉 구조 → 허용되는 공정은 액세서리 설계 및 적용 가능한 클래스 규칙에 따라 달라집니다.
- 해양 앵커 체인 등급: 제공된 정보에 명시된 U2 / U3 → 각 품목에 대해 정확한 클래스 지정 및 인증서 범위를 확인해야 합니다.
- 해양 계류 등급: R3 / R3S / R4 사용 가능 → 해양 등급은 별도의 승인된 제조, 열처리, 테스트 및 추적성을 요구합니다.
- 표면 보호: 검정색 도장 또는 핫 딥 아연 도금 → 코팅 선택 시 체인 서비스, 치수 적합성, 검사 순서 및 프로젝트 사양을 고려해야 합니다.
- 상세 부이 샤클 범위: 공칭 체인 직경 38–90mm → 공급 참조 표에는 등급 M2 / M3 시험 하중 및 Type A / Type B 무게가 포함됩니다.
- 공급 및 문서: 재고 또는 프로젝트 주문 → 제조사, 재료, 시험, NDE 및 클래스 문서는 확인된 주문 범위에 따라서만 제공됩니다.
주요 기술 매개변수
|
공칭 체인 직경 (mm) |
d | L | L1 | B | B2 | D |
등급 M2 시험 하중 KN (T) |
등급 M3 시험 하중 KN (T) |
TYPE-A 무게 (kg) |
TYPE-B 무게 (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
선택 및 문의 가이드
1단계: 정확한 액세서리 식별: 켄터 샤클, 엔드 샤클, 스위블, 스위블 그룹, 부이 샤클, 확장 링크 또는 기타 연결 품목.
2단계: 공칭 체인 직경, 체인 구조, 등급, 적용 가능한 표준 또는 클래스 규칙, 그리고 인접한 체인 링크의 일치하는 치수를 확인합니다.
3단계: 필요한 시험 하중, 파단 하중 또는 인증된 시험 기준을 제공합니다. SWL, 시험 하중 또는 MBL을 서로 대체하지 마십시오.
4단계: 단조, 주조 또는 압연봉 구조; 열처리 상태; 핀 및 잠금 장치 배열; 용접 수리에 대한 제한 사항을 확인합니다.
5단계: 표면 마감, 마킹, NDE, 치수 보고서, 재료 추적성, 제조사 인증서 및 클래스 입회를 견적 전에 확인합니다.
6단계: 수량, 필요한 배송 시간, 목적지, 재고 교체 긴급성, 선박 또는 해양 설비 유형, 그리고 기존 부품의 도면 또는 명확한 사진을 제공합니다.
구조
단조 또는 주강 본체 | 해당되는 경우 핀/볼트 및 잠금 장치 배열 | 체인 호환 베어링 표면 | 열처리된 하중 경로 | 영구 식별 및 추적성 마킹 | 검정색 도장 또는 지정된 아연 도금 마감
재료, 제조 및 검사 이점
- 액세서리 형상은 연결 체인에 맞춰집니다. 공칭 직경만으로는 샤클, 스위블, 엔드 링크, 확장 링크 및 인접한 체인 케이블 간의 적합성을 확인할 수 없기 때문입니다.
- 단조 액세서리는 승인된 설계 및 재료 경로가 단조를 지정하는 경우 단조된 하중 경로를 제공합니다. 주조 또는 압연봉 대안은 허용되는 설계 및 승인에서 허용되는 경우에만 공급됩니다.
- 열처리는 등급 및 제조 경로에 따라 선택되며 지정된 시험, 파단, 기계적 및 검사 단계 전에 완료됩니다.
- 클래스 공급의 경우, 재료 식별, 열 번호, 등급 마킹 및 시험 문서는 승인된 재료에서 완성된 액세서리까지 추적 가능해야 합니다.
- 해양 R3 / R3S / R4 액세서리는 기존 U2 / U3 선박 앵커 체인 액세서리와는 별도의 승인 및 자격 범위로 취급됩니다.
- 치수 검사에는 핀 직경, 맞물리는 개구부, 베어링 표면, 잠금 간극 및 기존 체인 어셈블리와 연결하는 데 필요한 치수가 포함되어야 합니다.
- 선택된 재고 품목은 물리적 검사, 치수 확인, 등급 검증 및 인증서 배치 가용성에 따라 수리 리드 타임을 단축할 수 있습니다.
사용자 정의 속성
- 공급 상태: 소싱 공급 제품 → 자격을 갖춘 앵커 체인 제조 파트너를 통해 공급됩니다. 승인된 제조업체는 견적 시 확인됩니다.
- 제품 범위: 표준 및 특수 체인 액세서리 → 연결, 종단, 스위블, 확장 및 부이 또는 계류 인터페이스를 포함합니다.
- 공칭 직경: 12.5–162mm 공급 범위 → 승인된 크기 범위는 액세서리 유형, 등급 및 제조업체에 따라 다릅니다.
- 해양 등급: U2 / U3 → 지정된 선박 앵커 체인 등급 및 인증서가 확인된 경우에만 사용합니다.
- 해양 등급: R3 / R3S / R4 → 해양 계류 체인 승인, 통제된 재료, 열처리, 테스트 및 추적성을 요구합니다.
- 재료 경로: 단조/주조/압연강 → 최종 경로는 액세서리 설계, 클래스 요구 사항 및 승인된 제조 공정을 따릅니다.
- 표면 마감: 검정색 도장/핫 딥 아연 도금 → 최종 마감은 서비스 환경 및 프로젝트 사양을 따릅니다.
- 인증서 범위: 주문 요구 사항에 따름 → 클래스 인증서, 재료 기록, 테스트, NDE 및 마킹은 표준 포함 사항으로 간주되지 않습니다.
작동 방식
필요한 체인 연결 식별 → 액세서리 유형, 공칭 직경, 등급 및 맞물리는 형상 일치 → 핀, 샤클, 스위블 또는 연결 링크를 체인 시스템에 조립 → 승인된 하중 경로를 통해 인장 하중 전달 → 주문 범위에 따라 마킹, 검사, 테스트 및 문서화 완료
응용 분야
선박 앵커 체인 케이블 어셈블리 | 체인 로커 및 비터 엔드 연결 | 앵커-체인 연결 그룹 | 부이 및 계류 연결 | 해양 위치 계류 시스템 | SPM 및 터미널 체인 어셈블리 | 신조선 공급 | 선박 수리 및 교체 부품
인증 및 이점
선택한 액세서리, 등급, 승인된 제조업체, 재료 추적성, 테스트 범위 및 분류 사회 요구 사항에 따라 인증서 및 검사 입회가 준비될 수 있습니다. 가용성은 프로젝트 검토에 따라 달라지며 주문 전에 확인해야 합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 시험 인증서.

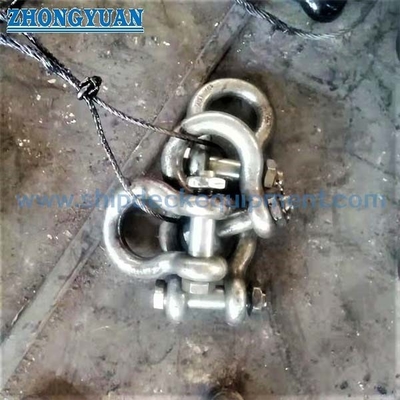

도면 및 사진
자주 묻는 질문
Q1: 앵커 체인 액세서리 주문에 공칭 체인 직경만으로 충분합니까?
A1: 아닙니다. 액세서리 유형, 체인 등급, 인접 링크 치수, 핀 배열, 시험 또는 파단 하중 기준, 표준 또는 승인된 도면, 그리고 인증서 요구 사항도 확인해야 합니다.
Q2: U2 또는 U3 선박 앵커 체인 액세서리를 R3 또는 R4 해양 계류 액세서리로 대체할 수 있습니까?
A2: 자동적으로는 아닙니다. 기존 선박 앵커 체인 등급과 해양 계류 등급은 재료, 승인, 열처리, 테스트, 피로, 추적성 및 문서 요구 사항이 다릅니다. 대체하려면 설계 및 클래스 승인이 필요합니다.
Q3: 클래스 주문에 어떤 문서를 지정해야 합니까?
A3: 주문에 따라 승인된 제조업체 및 제품 범위, 재료 인증서, 열처리 기록, 치수 보고서, 시험 및 파단 하중 기록, 기계적 테스트, NDE 보고서, 식별 목록, 그리고 클래스 인증서 또는 검사 승인을 요청하십시오.
