熱浸鍍鋅無桿錨鏈 | 開環等級 U1, U2 및 U3

스터드리스 앵커 체인 열연 아연 도금 | 개방형 링크 등급 U1, U2 및 U3

제품 개요

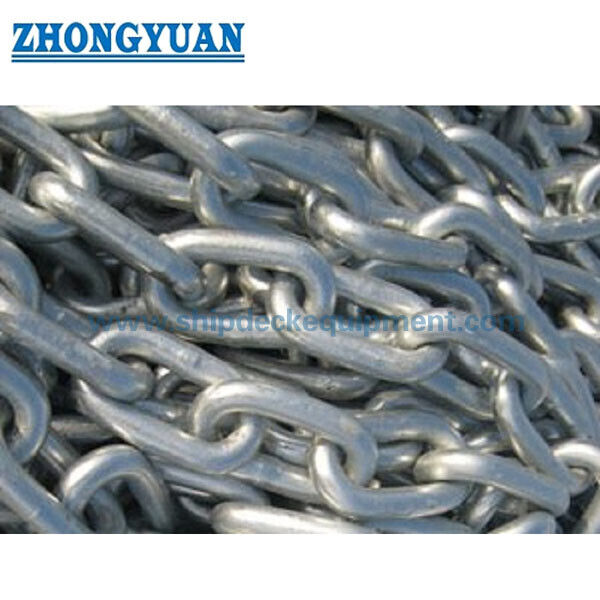

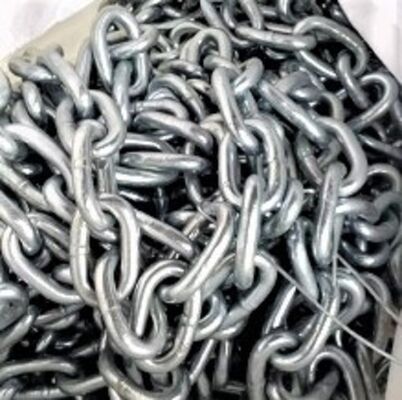

스터드리스 앵커 체인 열연 아연 도금, 개방형 링크 앵커 체인이라고도 하며, 크로스 스터드가 없는 단축 링크 체인이 필요한 해양 앵커링 장치에 공급됩니다. 개방형 링크 형상은 느슨한 스터드의 위험을 제거하고 부품 수를 줄이며, 아연 도금 마감은 보관, 갑판 취급 및 해양 환경에서의 서비스에 대한 추가적인 부식 방지층을 제공합니다.

이 페이지는 12.5mm에서 70mm까지의 공칭 직경으로 U1, U2 및 U3 공급 등급을 다룹니다. 체인은 전문 체인 공장에서 공급되며 거래 제품으로 공급됩니다. 해당 표준, 승인된 작업 상태, 열처리 조건, 시험 하중 및 파단 하중, 아연 도금 사양 및 분류 인증서 범위는 각 주문에 대해 확인해야 합니다. R3 / R3S / R4 또는 동등 등급의 해양 계류 체인은 별도의 기술 및 인증 범위이며 이 페이지의 U 등급 표에서 선택해서는 안 됩니다.

빠른 사양

• 제품 유형: 스터드리스 / 개방형 링크 앵커 체인 -> 크로스 스터드 없음, 스터드 풀림 문제 방지 및 링크 검사 단순화.
• 체인 직경: 12.5mm ~ 70mm -> 기술 표에 표시된 공급 해양 앵커 체인 범위 포함.
• 등급: U1, U2 및 U3 -> 등급 및 열처리 조건은 승인된 선박 또는 프로젝트 사양과 일치해야 합니다.
• 샷 길이: 25.0m ~ 27.5m -> 견적 전에 정확한 완성 길이, 허용 오차, 연결 배열 및 샷 수를 확인하십시오.
• 링크 비율: 공급된 표에서 L = 6D 및 B = 3.6D -> 앵커 윈치, 체인 스토퍼, 체인 로커 및 연결 인터페이스 확인에 유용합니다.
• 구조: 플래시 버트 용접 압연 강봉 -> 용접 공정 제어, 플래시 제거, 치수 검사 및 추적성은 주요 공급 확인 사항입니다.
• 표면 처리: 열연 아연 도금 (페이지 초점) -> 아연 코팅 표준, 코팅 질량 / 두께, 나사 보호 및 보수 절차를 확인해야 합니다.
• 검사 범위: 재료 시험, 시험 하중, 파단 하중 및 지정된 NDT를 준비할 수 있습니다 -> 최종 입회 및 인증서 발행은 승인된 구매 및 선급 검사 계획에 따라 달라집니다.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 서비스 확인: 선박 앵커링, 교체 체인, 특수 단축 링크 배열 또는 별도로 지정된 해양 계류 응용 프로그램.

2단계: 공칭 직경, 등급, 필요한 시험 하중 및 파단 하중, 해당 표준, 장비 번호 기준 및 승인 도면 확인. 직경만으로 선택하지 마십시오.

3단계: 전체 체인 배열 확인: 샷 수 및 길이, 필요한 경우 엔드 링크 / 확대 링크, 연결 샤클, 앵커 샤클, 스위블 및 앵커 윈치 및 체인 스토퍼와의 호환성.

4단계: 재료 및 마감 확인: U1 / U2 / U3, 열처리 조건, 열연 아연 도금 표준 및 필요한 코팅 두께 또는 대안적인 검정색 페인트 / 블라스트 마감.

5단계: 견적 전에 검사 및 인증서 범위 확인: 승인된 체인 공장, 재료 추적성, 시험 및 파단 시험, 치수 검사, UT / MT 요구 사항, 선급 입회 및 인증서 발행자.

6단계: 수량, 선박 유형, 설치 위치, 목적지, 필요한 배송 시간, 승인된 도면 또는 기존 체인 사진, 포장 또는 보존 요구 사항 제공.

구조

플래시 버트 용접 개방형 링크 | 스터드리스 단축 링크 형상 | 용접 및 플래시 제거 구역 | 상호 연결된 링크 베어링 표면 | 아연 도금 외부 표면 | 마킹 및 추적성 식별 | 승인된 체인 배열에 따른 엔드 연결

체인 공급, 시험 및 품질 이점

• 스터드리스 형상은 별도의 크로스 스터드를 제거하여 알려진 스터드 풀림 문제를 제거하고 링크 본체 주위에 간단한 시각적 접근을 허용합니다.
• 스터드가 없으면 비교 가능한 스터드 링크 배열에 비해 무게가 줄어들 수 있습니다. 실제 단위 질량 및 시스템 적합성은 공급된 표와 승인된 설계를 따라야 합니다.
• 개방형 링크 형태는 일부 시스템에서 전용 엔드 링크 없이 선택된 샤클 배열을 수용할 수 있지만, 연결 직경, 베어링 면적, 관절 및 선급 승인은 공급 전에 확인해야 합니다.
• 플래시 버트 용접, 플래시 제거, 링크 형성, 치수 제어 및 해당되는 경우 열처리는 승인된 체인 공장 절차에 따라 수행되어야 합니다.
• 시험 하중 및 파단 하중 시험은 별도의 합격 확인입니다. 두 값 모두 SWL로 제시되어서는 안 되며, 표에 임의의 안전 계수를 적용하여 체인을 선택해서는 안 됩니다.
• 열연 아연 도금은 희생 아연 층을 추가하지만, 코팅 두께, 접착력, 국부 수리, 취급 손상 및 체인 포켓 및 이동 인터페이스와의 호환성은 프로젝트별로 남아 있습니다.
• 공급 제품으로서 견적은 자체 제조를 암시하는 대신 실제 체인 공장, 승인된 제조 범위, 인증서 경로, 마킹, 시험 기록, 액세서리, 보존 및 포장을 식별해야 합니다.

사용자 정의 속성

• 제품 범주: 해양 앵커 체인 공급 -> 이 페이지는 스터드 링크 체인이 아닌 아연 도금 스터드리스 / 개방형 링크 체인을 다룹니다.
• 공칭 직경: 12.5-70mm -> 선박 설계, 취급 장비 및 필요한 시험 하중 표에 대해 확인하십시오.
• 등급: U1 / U2 / U3 -> 등급 지정은 식별된 표준 및 승인된 제조 경로와 연결되어야 합니다.
• 샷 길이: 25.0-27.5m -> 정확한 완성 길이 및 허용 오차는 구매 주문서에 명시되어야 합니다.
• 구조: 플래시 버트 용접 압연 강봉 -> 용접 공정, 플래시 제거, 형성 및 치수 검사는 공급 품질 관리의 일부를 형성합니다.
• 표면 처리: 열연 아연 도금 -> 코팅 표준 및 최소 아연 요구 사항을 확인해야 합니다. 검정색 페인트 또는 기타 마감은 별도로 견적할 수 있습니다.
• 시험: 시험 하중 / 파단 하중 / 재료 시험 / 지정된 NDT -> 빈도, 합격 기준, 입회 및 보고는 주문 및 분류 계획을 따릅니다.
• 공급 상태: 거래 / 유통 제품 -> 전문 체인 공장에서 공급됩니다. 제조업체 신원 및 작업 승인은 주문에 대해 확인됩니다.
• 인증서 요구 사항: 프로젝트 범위에 따라 사용 가능 -> 분류 인증은 자동이 아니며 생산 및 시험 전에 합의해야 합니다.

작동 방식

앵커 또는 종료 지점에 라인 장력 수신 -> 상호 연결된 스터드리스 링크가 체인을 따라 축 방향 하중 전달 -> 링크 형상이 승인된 취급 경로를 통해 관절 허용 -> 하중이 체인 스토퍼, 앵커 윈치 또는 승인된 계류 종료 지점으로 전달 -> 체인 회수 후 검사, 보존 및 보관

응용 분야

선박 앵커링 시스템 | 작업선 및 서비스 선박 | 교체 앵커 체인 어셈블리 | 선택된 선급 협회에서 승인한 특수 단축 링크 배열 | 별도의 R 등급 사양 및 승인 기준에 따른 해양 계류 프로젝트만 해당

인증 및 이점

선급 검사 및 인증은 해당 표준, 승인된 체인 공장, 재료 추적성, 시험 범위 및 프로젝트 요구 사항에 따라 준비할 수 있습니다. IACS는 통일 요구 사항을 발행하지만 제품 인증서를 직접 발행하지는 않습니다. 선택한 선급 협회 또는 제조업체가 해당 인증서를 발행합니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조업체 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: 스터드리스 개방형 링크 체인과 스터드 링크 앵커 체인의 차이점은 무엇입니까?

A1: 스터드리스 링크에는 크로스 스터드가 없으므로 스터드 풀림 문제가 없고 링크 본체를 검사하기 쉽습니다. 그러나 스터드리스 단축 링크 체인은 선박 앵커 체인의 보편적인 대체품은 아닙니다. 선박 배열, 해당 표준, 앵커 윈치 및 스토퍼 형상, 시험 하중 및 선급 승인을 확인해야 합니다.

Q2: 올바른 직경과 등급은 어떻게 선택해야 합니까?

A2: 선박 또는 프로젝트 설계 기준, 해당 체인 표준, 필요한 시험 하중 및 파단 하중, 장비 번호 또는 계류 분석, 앵커 윈치, 체인 스토퍼, 호스 파이프, 앵커 및 연결 액세서리와의 호환성을 사용하십시오. 표 값은 시험 하중이며 SWL이 아닙니다.

Q3: 아연 도금, NDT, 시험 하중 및 선급 인증서가 자동으로 포함됩니까?

A3: 아니요. 견적에는 아연 도금 표준 및 코팅 요구 사항, NDT 방법 및 빈도, 시험 및 파단 시험 범위, 입회, 제조업체 승인, 마킹 및 인증서 발행자가 명시되어야 합니다. 이러한 항목은 확인된 주문 및 프로젝트 검사 계획에 따라 공급됩니다.
