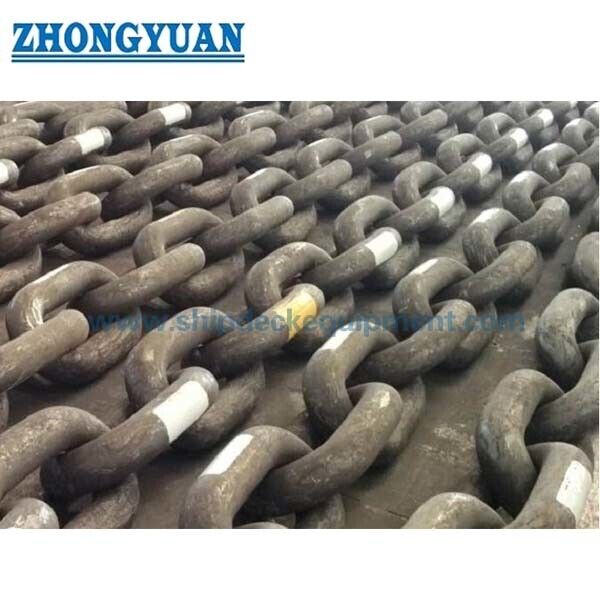

플래시 엉덩이 용접 해상 매어링 체인

플래시 엉덩이 용접 해상 매어링 체인

제품 개요

플래시 부트 용접 해상 매어 체인은 부동 해상 단위 및 해상 부하 시설에서 사용되는 영구 또는 일시적인 위치 매어 시스템에 공급됩니다.전형적인 프로젝트 애플리케이션은 FPSO 및 FSO 매킹 시스템입니다., 떠있는 생산 단위, 모바일 해상 드릴링 단위, 단점 매어링, 해상 봉우리 및 다른 떠있는 해상 구조. 각 체인 순서는 명목 지름에 따라 정의되어야합니다.링크 구성, 등급, 연속 길이, 끝 연결 배열, 지정된 시험 부하, 설계 서비스 및 분류 요구 사항

우리는 자격을 갖춘 체인 제조업체를 통해 체인을 공급하고 기술 및 문서 범위를 조정합니다. 페이지에서는 체인을 내부 제조로 표시하지 않습니다.승인 된 생산 경로는 일반적으로 롤링 된 합금강 막을 사용합니다., 뜨거운 링크 형성, 플래시 부트 용접 및 제어 된 열 처리, 그 다음 차원 검사, 검증 로딩, 샘플 파기 테스트, 기계 테스트,선택된 클래스 규칙과 승인된 제조 절차에 따라 파괴적이지 않은 검사장기적 해수 서비스 또한 부식 용량, 피로, 마모, 비행기 외의 구부러짐, 해저 상호 작용, 카토드 보호 및 검사 전략에 대한 프로젝트별 검토가 필요합니다.

빠른 사양

• 제품 범주: 해상 위치 매킹 체인 공급 → 일반 화물 승강용이 아닌 설계 해상 매킹 시스템 내의 체인 세그먼트용
• 사슬의 명목 지름: 34~200mm → 최종 사용 가능한 지름은 등급, 링크 유형, 승인된 공장 제품군, 시험 기계 용량 및 프로젝트 클래스 요구 사항에 따라 다릅니다.
• 링크 구성: 스터드 링크 또는 스터드리스 공통 링크 → 끝 링크, 확장 된 끝 링크, 연결 링크, 매듭 및 특수 인터페이스는 승인 된 도면에 포함되면 제공됩니다.
• 등급 범위: R3 / R3S / R4 / R4S / R5는 정해진 기준 등급 → R6 및 제공된 ′′RQ3′′ 표시는 선택된 등급 규칙과 공장 승인에 대한 확인을 필요로 합니다.
• 제조 경로: 롤링 스틸 막대, 열형, 플래시 부트 용접 및 제어 열처리 → 용접 및 열처리 기록은 승인된 제조 공정의 일부입니다.
• 시험 범위: 견제 부하 시험, 샘플 파기 부하 시험, 팽창 및 Charpy 충격 시험, 차원 검사, 시각 검사그리고 NDE → 정확한 주파수와 목격자는 선택된 클래스 규칙을 따르고.
• 표면 상태: 빗자루 또는 샷 블래스팅, 검정 페인트 또는 승인 후 지정 된 마무리 → 코팅은 프로젝트 진식 허용, 카토드 보호의 대체가 아닙니다.또는 무결성 관리.
• 인증: 분류 인증은 승인된 제조업체에 의해 정리 될 수 있습니다 → 인증 범위, 조사 참석, 추적 가능성 및 문서는 주문 전에 합의해야합니다.

주요 기술 매개 변수

물품 재산

매킹 체인 선택 및 조사 가이드

단계 1: 해상 응용 프로그램을 정의하십시오: FPSO, FSO, 떠있는 생산 단위, 드릴 단위, 불, 단점 매어링, 일시적 확산 또는 다른 떠있는 구조; 상태 설계 수명, 물 깊이,그리고 체인 세그먼트 위치.

단계 2: 명목 지름, 스터드 링크 또는 스터드리스 구성, 체인 등급, 필요한 연속 길이, 체인 길이 수 및 끝 링크 / 액세서리 배열을 확인합니다.

단계 3: 프로젝트 설계 기초 또는 지정된 증명 및 파기 시험 부하를 제공하십시오. 파기 시험 부하는 제조 용납 값이며 작동 SWL로 사용해서는 안됩니다.

단계 4: 부식 허용량, 코팅 요구 사항, 감도 보호 인터페이스, 해저 접촉, 마모 구역, 피로 또는 플랜 외 구부러진 평가 및 사용 중 검사 철학을 확인합니다.

단계 5: 분류 사회, 적용 가능한 규칙 버전, 승인된 제조업체 요구 사항, 조사 목격, NDE 범위, 표시, 추적성 및 문서 패키지를 확인합니다.

단계 6: 양, 배달 목적지, 필요한 배달 시간, 포장 / 처리 요구 사항, 체인 레이아웃, 인터페이스 도면 및 승인 된 공급자 목록 또는 프로젝트 사양을 제공하십시오.

체인 구성

Rolled alloy-steel bar | Hot-formed common links | Flash butt welded link closure | Stud link or studless geometry | Controlled heat treatment | End links / enlarged end links / connecting accessories to approved drawing | Traceable continuous chain lengths

제조, 시험 및 공급 장점

• 공급은 자격을 갖춘 체인 공장을 통해 조정되며, 제안은 승인 된 지름, 등급, 열처리 경로, 테스트 용량 및 분류 범위에 맞춰집니다.
• 플래시 부트 용접은 체인 링크 자체를 닫습니다. 스터드 장착 장치가 사용되면 별도의 세부 사항이며 승인 된 등급 특정 건설 및 용접 제한을 준수해야합니다.
• 막대기 난방, 플래시 용접 매개 변수, 열처리, 차원 검사 및 시험 결과는 연속 체인 길이 및 인증 패키지로 추적 할 수 있어야합니다.
• 전체 사슬 길이는 적용되는 요구 사항에 따라 검증 로딩되며, 정해진 샘플링 주파수에서 대표적인 표본에 깨짐 테스트를 수행합니다.
• 시각 검사 및 NDE는 링크 표면과 플래시 용접 영역에 초점을 맞추고 있습니다. MT, UT 또는 다른 승인 된 방법, 수용 기준 및 설문 조사는 선택한 클래스 규칙에 의해 정의됩니다.
• 더 높은 재료 등급은 낮은 등급을 자동으로 대체하는 것은 아닙니다. 제조업체의 승인, 재료 사양, 링크 설계, 용접 매개 변수, 열처리 및 테스트는 등급별입니다.
• 영구 매킹의 경우, 선택은 피로, 부식 손실, 상호 결합 마모, 평면 외의 구부러짐, 해저 상호 작용 및 튼튼성 관리 계획보다는 팽창 등급만을 고려해야합니다.
• 인증서 문장과 문서가 생산 전에 합의되어 구매 주문, 승인된 제조업체의 범위, 클래스 조사 계획,및 최종 체인 인증서.

사용자 지정 속성

• 공급 역할: 해상 매어링 체인 상인 및 프로젝트 공급자 → 체인 제조, 열처리, 테스트 및 클래스 조사는 승인된 체인 공장에서 수행됩니다.
• 참조 표준 기초: ISO 20438 및 클래스별 해상 매어 체인 요구 사항 → 최종 계약판 및 클래스 해석이 적용됩니다.
• 지름 범위: 34~200mm → 실제 승인 범위는 등급, 링크 유형, 공장 승인 및 시험 용량에 따라 다릅니다.
• 링크 유형: 스터드 링크 / 스터드리스 공통 링크 → 프로젝트 끝 링크 및 액세서리는 승인 된 인터페이스 도면을 필요로합니다.
• 등급: R3 / R3S / R4 / R4S / R5 → R6 및 제공된 RQ3 명칭은 확인되어야합니다.
• 제조 경로: 열형 + 플래시 부트 용접 + 열처리 → 프로세스 기록은 필요한 경우 검사 문서에 포함되어야합니다.
• 시험 기초: 시험 부하 + 샘플 휴식 부하 + 기계적 시험 + NDE → 값과 주파수는 선택된 클래스 규칙과 승인된 사양을 따릅니다.
• 표면 마감: 폭발 및 검은 색으로 칠하거나 지정된 대로 → 부식 용량 및 카토드 보호는 시스템 설계 항목으로 남아 있습니다.
• 문서: 체인 인증서, 검사 및 시험 보고서, NDE 보고서, 재료 추적성, 표시 및 제조 기록 → 구매 주문에서 합의해야하는 최종 목록.

어떻게 작동 합니까?

Environmental loads act on the floating unit → Mooring-line tension is transferred through each chain link → Chain geometry and the complete mooring system provide restoring force → End links and connectors transfer load to the anchor or mooring foundation → Inspection and integrity management monitor wear, 부식, 변형 및 사용 기간 동안 피로

신청서

FPSO and FSO permanent moorings | Floating production units | Mobile offshore drilling units | Single-point mooring systems | Offshore loading systems | Offshore buoys | Floating offshore structures | Pre-laid mooring systems | Temporary offshore mooring spreads

인증 및 문서

분류 인증 및 조사 문서는 프로젝트 요구 사항, 승인된 제조업체의 범위, 적용되는 규칙 버전 및 클래스 승인 절차에 따라 구성 될 수 있습니다.공인인증서가 포함된다고 가정되지 않습니다. 만약 공고 및 구매 주문에 명시되지 않는다면요..

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 스터드 링크와 스터드리스 해상 매어 체인 사이의 주요 선택 차이점은 무엇입니까?

A1: 정해진 설계 수명 및 설치 계획과 함께 영구 매킹 시스템에 일반적으로 스터드리스 체인이 고려됩니다. 스터드 링크 체인은 처리 안정성,체인 휠 호환성, 또는 승인 된 프로젝트 조치는 점 모양 기하학을 요구합니다. 최종 선택은 기착 설계자가 결정하고 선택 된 분류 사회에 의해 승인되어야합니다.

Q2: 공개 된 휴식 부하를 체인 작동 용량 또는 SWL로 처리 할 수 있습니까?

A2: 아니오. 증명 부하 및 깨기 시험 부하는 제조 및 인증 값입니다. 허용 설계 긴장은 전체 매킹 시스템 분석, 한계 상태 기준,설계 요인, 피로 평가, 부식 허용, 체인 상태 및 적용 가능한 프로젝트 표준.

Q3: 클래스 인증을 받은 코팅에 필요한 정보는 무엇입니까?

A3: 해상 단위 유형, 설계 수명, 명목 지름, 연결 유형, 등급, 연속 길이, 끝 연결 및 액세서리 배열, 지정 된 단절/파괴 로드 기본, 부식 요구 사항계급 사회 및 규칙판, 목격자 및 NDE 범위, 문서 목록, 양, 목적지, 배달 일정.
