영국 표준 중간 링크 체인 | 3.2–25.4 mm 용접 강철 체인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 캔클링 링크 체인 | 재료: | 합금 등 |
|---|---|---|---|
| 표면 처리: | 크롬 도금 등 | 구조: | 플래시 맞대기 용접 체인 |
| 색상: | 고객 요구로 그린 | 표준 또는 비표준: | 기준 |
| 강조하다: | 불순물 중 피치 링크 고리,bs 규격 링크 고리를 도금처리하는 크롬,섬유 기계 링크 고리 |
||
제품 설명

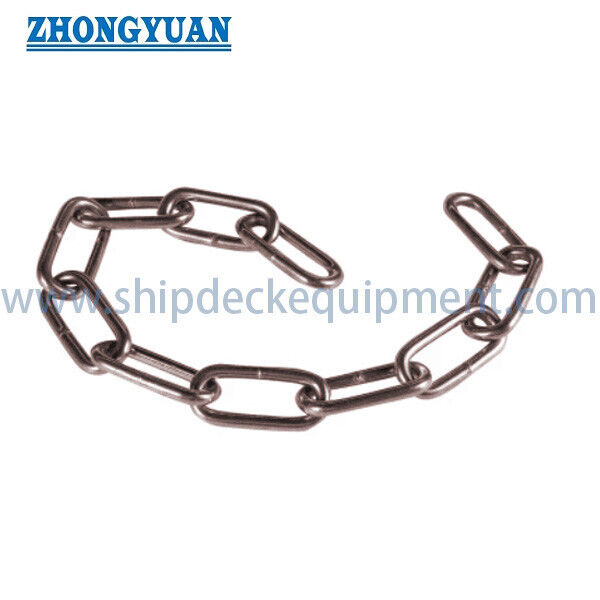

브리티시 표준 중간 링크 체인 3.2~25.4mm 용접 철계열
제품 개요
브리티시 표준 중간 링크 체인은 일반적인 엔지니어링 용도로 일반적으로 제공되는 짧은 링크와 긴 링크 패턴 사이의 링크 비율을 가진 용접 된 둥근 강철 체인입니다.공급 된 범위는 3에서 3까지의 명목 와이어 지름을 포함합니다..20~25.40mm, 검은색 가공과 핫디프 진열된 무게 기준.중간 링크 기하학은 긴 링크 패턴보다 더 컴팩트하게 유지되는 동안 짧은 링크 체인보다 더 많은 내부 클리어를 제공합니다..
이 제품은 일반적인 용도로, 정렬되지 않은 용접 링크 체인처럼 취급되어야 합니다. 정확한 표준, 철강 등급, 제조 클래스, 작업 부하 제한이 없는 한,구매 사양에 확인된 시험 인증서캔크링 링크 컨베이어 체인, 리프팅 체인, 체인 스링, 캘리브레이드 된 리프트 체인, 앵커 체인 또는 인증 된 매킹 체인.제공된 시험 부하 및 분쇄 부하 값은 기계적 기준 데이터일 뿐이고, 작동 부하 한계값으로 표시되어서는 안 됩니다..
빠른 사양
- 제품 형태: 중형 연쇄로 굽힌 원형 강철 → 중간 피치와 실용적인 내부 연쇄 공백을 가진 일반용 연쇄.
- 명목 지름 범위: 3.20 ∼ 25.40 mm (1/8 ∼ 1 in) → 더 큰 일반 엔지니어링 체인을 통해 가벼운 유틸리티 크기를 포함합니다.
- 제공 된 링크 차원: 지름 D, 피치 L 및 외부 너비 W → 공간, 커넥터 및 교체 검사을위한 주요 값.
- 기준 시험 부하: 공급된 200~12,150 kg → 단위 기준 및 시험 절차는 계약 사용 전에 확인되어야 합니다.
- 기준 분쇄 부하: 공급된 대로 400~24,300 kg → WLL, SWL, MWL 또는 들어올림 용량이 없습니다.
- 표면 마감: B.F. 및 H.D.G. 무게 데이터 → 검정 마감 및 핫 디프 galvanized로 해석됩니다. 주문 확인이 필요합니다.
- 공급 길이 기초: 200 피트 (60.96 m) 당 순량 → 코일, 드럼, 화물 및 재고 계산에 유용합니다.
- 용도: 일반 엔지니어링, 구속, 농업, 장벽 및 해상 용도 → 승강 및 인력 지원 응용 프로그램은 별도로 인증되지 않는 한 제외됩니다.
주요 기술 매개 변수
| 사양 | 시험 부하 | 부하 를 꺾는 것 | 200FT (kg) 당 순중량 | ||||
| D | L | W | |||||
| 안쪽 | mm | mm | mm | 1kg | 1kg | B.F. | H.D.G |
| 1/8 | 3.20 | 20 | 12 | 200 | 400 | 10.80 | 11.00 |
| 5/32 | 4.00 | 23 | 15 | 300 | 600 | 17.40 | 18.00 |
| 3/16 | 4.70 | 25 | 18 | 400 | 800 | 24.40 | 25.00 |
| 7/32 | 5.50 | 26 | 19 | 550 | 1100 | 34.00 | 35.00 |
| 1/4 | 6.35 | 26 | 23 | 750 | 1500 | 48.80 | 50.00 |
| 5/16 | 7.94 | 32 | 29 | 1200 | 2400 | 76.00 | 78.00 |
| 3/8 | 9.50 | 35 | 35 | 1700 | 3400 | 111.00 | 114.00 |
| 7/16 | 11.11 | 38 | 38 | 2300 | 4600 | 154.00 | 158.00 |
| 1/2 | 12.70 | 50 | 45.5 | 3000 | 6000 | 194.00 | 200.00 |
| 5/8 | 15.80 | 60 | 56.7 | 4700 | 9400 | 303.00 | 312.00 |
| 3/4 | 19.00 | 76 | 69 | 6800 | 13600 | 432.00 | 445.00 |
| 7/8 | 22.20 | 90 | 80 | 9250 | 18500 | 586.00 | 603.00 |
| 1 | 25.40 | 105 | 95 | 12150 | 24300 | 770.00 | 792.00 |
선택 및 조사 가이드
단계 1: 요청된 제품을 영국식 중형 링크 용접 체인으로 확인하고 필수 표준 번호, 도면, 등급 또는 교체 샘플을 제공하십시오.
2단계: 명목 지름 D를 선택하고 사각지대 L, 외부 너비 W, 필요한 내부 공백, 연결 장치 크기 및 전체 사슬 길이를 확인합니다.
단계 3: 실제 용량, 정적 또는 동적 부하, 환경 노출, 그리고 사슬이 구속, 묶기, 장벽, 농업, 해상 용도로 사용되는지 설명하십시오.또는 다른 일반 공학 목적.
단계 4: 철강의 종류, 열처리 요구 사항, 용접 과정, 차원 허용, 표면 완화 및 체인이 바퀴 또는 메커니즘에 맞게 캘리브레이션되어야하는지 확인합니다.
단계 5: 필요한 문서를 정의하십시오: 재료 인증서, 차원 보고서, 팩 테스트 인증서, 파기 테스트, 코팅 보고서, 제3자 검사 또는 구매자의 목격.
단계 6: 수량, 코일 / 덩어리 / 드럼 당 길이, 포장, 표시, 목적지, 배달 시간 및 접합 장치의 사진 또는 도면을 제공하십시오.
체인 건설
둥근 강철 연결자리 중간 연결자리 각 연결자리에 용접된 관절 지정된 경우 플래시 정조 용접 구역 확인되지 않은 경우 정렬되지 않은 기하학 검정 피니쉬 또는 지정된 아연 코팅 코일뭉치, 드럼, 또는 절단 길이 공급
제조 및 품질 관리 고려 사항
- 와이어 또는 막대 지름, 피치 및 링크 너비는 단 3 차원뿐만 아니라 연결 장치의 적합성과 체인 질량에도 따라 달라지기 때문에 함께 제어되어야합니다.
- 용접 된 관절은 중요한 제조 영역입니다. 용접 침투, 플래시 제거, 지역 프로필, 균열 및 열에 영향을받는 구역 상태는 생산 검사에 포함되어야합니다.
- 증명 또는 시험 부하가 필요한 경우, 부하 수준, 샘플링 주파수, 시험 기계 정렬, 영구 연장 기준 및 인증서 문서는 생산 전에 합의되어야 합니다.
- 파열 테스트는 파괴적인 샘플 테스트입니다. 목록 된 파열 부하는 규격, 등급, 설계 요인, 의도된 임무 및 추적 가능한 테스트 기초없이 작업 부하 한도를 설정하지 않습니다..
- 정렬되지 않은 중간 연결 사슬은 주머니 바퀴, 사슬 바퀴, 지팡이 또는 승강기 장치에서 올바르게 작동한다고 가정해서는 안 됩니다. 피치와 차원 허용량은 장비에 일치해야합니다.
- 열 담전 은 용접 및 표면 준비 후 적용되어야 합니다. 코팅 축적 은 질량을 증가시키고 가벼운 크기를 줄일 수 있습니다.밀접한 부착 장치에 대해 고려해야하는 것.
- 절단 끝 및 연결 부품은 동일한 목적 용량과 호환 가능한 차원을 선택해야합니다. 가장 약한 연결 장치 또는 결합 방법은 전체 조립을 지배 할 수 있습니다.
부하 데이터 및 사용 제한
- 제공된 시험 부하 값은 나열된 깨지기 부하 값의 정확히 절반이지만, 확정된 표준, 등급, 의무 없이 WLL, SWL, MWL 또는 설계 인수를 정하지 않습니다.그리고 시험 기준.
- 충격 부하, 측면 부하, 회전, 매듭, 마모, 부식, 작은 반지름에 구부러짐 및 호환되지 않는 커넥터는 사용 가능한 강도를 줄일 수 있습니다.
- 이 사슬은 리프팅 체인, 체인 스링, 리프트 로드 체인, 낙하 방지 체인, 인력 지원 체인 또는 상공 로드 핸들링 장비로 제공되지 않습니다.
- 부착장이나 부하제한장에는 허용 용량, 호환 가능한 끝장, 팽창장치, 검사 기준 및 적용 가능한 프로젝트 또는 운송 규칙을 지정해야 합니다.
표면 마감 옵션
- 블랙 피니쉬 (B.F.): 건조 또는 보호 된 일반 사용을위한 자색 또는 검은 피니쉬 체인 → 정확한 기름, 흑화 또는 코팅 상태를 확인해야합니다.
- 핫 디프 젤바니제 (H.D.G.): 탄소로 코팅된 체인, 대기성 진식 저항을 향상시키기 위해 → 코팅 표준, 최소 코팅 요구 사항, 외관,그리고 진압 후 검사.
- 페인트, 전자기 전열 또는 특수 접착: 합의된 경우에만 사용할 수 있습니다 → 프로세스, 코팅 두께, 색상, 환경 적합성 및 포장 보호 사항을 정의하십시오.
사용자 지정 속성
- 제품 이름: 영국 표준 중형 링크 체인 → 일반적인 시장 이름; 정확한 지배 표준은 확인되어야합니다.
- 체인 형태: 웰딩 된 둥근 링크 체인 → 윙크 링크 컨베이어 체인이 아닙니다.
- 명목 지름: 3.20~25.40mm → 피치, 너비, 직무 및 커넥터 기하학과 함께 선택하십시오.
- 캘리브레이션: 달리 명시되지 않는 한 캘리브레이션되지 않은 → 톱니바퀴, 주머니 바퀴 또는 리프트에 자동적으로 적합하지 않습니다.
- 재료: 확인해야 할 강철 종류 → 탄소 강철은 일반적인 기초입니다. 합금 강철은 정의 된 품질과 기계적 특성을 요구합니다.
- 마감: B.F. / H.D.G. 기본 테이블 옵션 → 대체 코팅은 별도의 확인이 필요합니다.
- 공급 길이: 절단 길이, 코일, 펀들 또는 드럼 → 상태 길이 허용량 및 포장 요구 사항.
신청서
일반 엔지니어링 제약. 농업 및 농장 용품. 문, 장벽,그리고 울타리. 산업용 안전. 건설 및 작업실 용기.
검사 및 문서
검사 및 문서는 확인 된 표준, 등급, 팩, 테스트 범위 및 코팅 요구 사항에 따라 정리 될 수 있습니다. 제조업체의 테스트 인증서, 재료 기록, 차원 보고서,코팅 보고서, 또는 제3자 목격자 기록은 인용 전에 지정되어야 합니다; 기밀 인증은 가정되지 않습니다.
그림 & 사진
FAQ
Q1: 이 제품은 캔클링 링크 체인인가요?
A1: 아니. 제공 된 차원은 지름 D, 진도 L, 너비 W의 용접 된 둥근 링크를 설명합니다. 캔클링 링크 밀 또는 드래그 체인은 서로 다른 관절 된 사이드 링크 기하학으로 컨베이어 체인입니다.부속물, 그리고 휠체어 요구 사항
Q2: 상기된 시험 부하 또는 파기 부하를 들어올리기 용량으로 사용할 수 있습니까?
A2: 아니요. 표에는 WLL, SWL, 리프팅 등급, 설계 요인, 수용 표준 또는 호환 가능한 리프팅 구성 요소가 없습니다.승강 작업에 적용되는 승강 체인 표준을 준수하는 별도로 인증된 승강 체인이 필요합니다..
Q3: 정확 한 표결 을 위해 어떤 정보 가 필요 합니까?
A3: 지름, 위치, 너비, 총량, 패키지 길이, 목적 용량, 재료 등급, 검은색 또는 진료, 시험 및 인증의 범위, 포장, 목적지, 배송 시간그리고 상호 교환성이 필요한 경우 정확한 표준 샘플 또는 기준 샘플.
