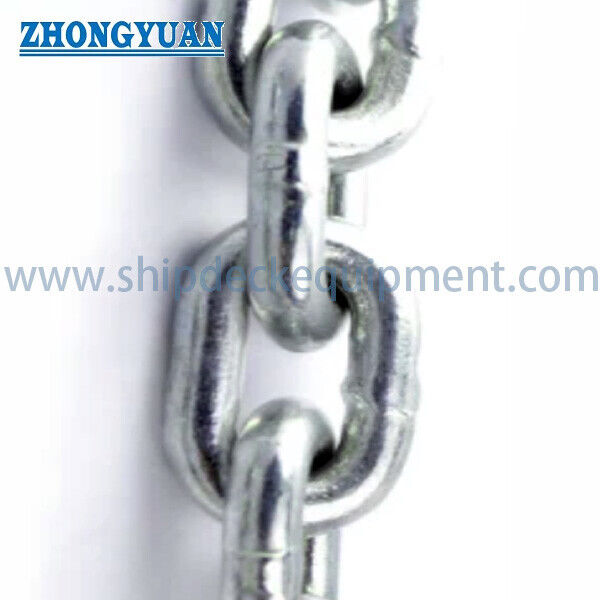

영국 표준 단축 연결 용접 체인 3.2~25.4mm
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 캔클링 링크 체인 | 재료: | 합금 등 |
|---|---|---|---|
| 표면 처리: | 크롬 도금 등 | 구조: | 플래시 맞대기 용접 체인 |
| 색상: | 고객 요구로 그린 | 표준 또는 비표준: | 기준 |
| 강조하다: | 영국 표준 （규격） 링크 고리,섬유 기계 짧은 피치 링크 고리,GB 표준 짧은 피치 링크 고리 |
||
제품 설명
영국 표준 단축 연결 용접 체인 3.2~25.4mm
제품 개요
브리티시 스탠다드 쇼트 링크 용접 체인은 1/8 인치에서 1 인치 (3.20-25.40 mm) 까지의 명목 크기로 공급되는 컴팩트 둥근 강철 링크 체인입니다. 공급 된 차원 시스템은 막대 지름 D,연결 길이 L 및 연결 너비 W, 분리된 시험 부하, 분쇄 부하 및 기준 질량 값과 함께 일반 엔지니어링, 산업, 농업 및 해상 비 승강용 용도로 사용됩니다.최종 및 로드 기반은 실제 서비스에 대해 확인됩니다..
이 제품은 굽힌 원통 체인이고, 굽힌 원통 변속 체인 또는 영국 표준 롤러 체인이 아닙니다. 제공된 데이터는 체인 등급, WLL/SWL, 안전 요인,확인된 영국 표준 번호, 열처리 또는 캘리브레이드 체인 상태. 이 항목, 그리고 철강 등급, 용접 과정, 시험 방법 및 인증 범위는 제안 및 사용 전에 확인되어야합니다.
빠른 사양
- 제품군: 웰딩 된 원형 철근 짧은 링크 체인 -> 일반용 체인 집합체에 대한 컴팩트 링크 형태, 롤러, 부시 및 캔클링 전송 체인과는 구별됩니다.
- 명목 크기 범위: 1/8에서 1 in. / D 3.20에서 25.40 mm -> 바 지름 및 기존 체인 크기로 선택을 지원합니다.
- 주요 연결 크기: D, L 및 W -> 연결 구성 요소, 샘플 또는 승인 된 도면에 대한 막 직경, 연결 길이 및 연결 폭을 확인하십시오.
- 공급된 시험 부하: 200~12,150 kg -> 별도의 시험 값으로 유지된다. 힘 단위 기준과 시험 절차를 확인해야 한다.
- 공급된 분쇄 부하: 400~24,300 kg -> WLL, MWL 또는 SWL가 아닌, 승부 능력도 없습니다.
- 기준 질량: B.F.의 경우 200 피트 당 11.40 ~ 870 kg, H.D.G.의 경우 200 피트 당 11.74 ~ 896 kg -> 포장, 취급 및 화물 추정에 유용합니다.
- 용접 된 구조: 제공된 데이터 -> 용접 절차, 열처리 및 수용 기준에 명시된 플래시 부트 용접 된 체인
- 표면 옵션: B.F. / 자체 색상 참조, 장장, 뜨거운 담전 또는 지정 된 바와 같이 칠 -> 정확한 마무리 코드 및 부식 환경은 주문 전에 합의해야합니다.
주요 기술 매개 변수
| 사양 | 시험 부하 | 부하 를 꺾는 것 | 순중량 200ft ((kg) | ||||
| D | L | W | |||||
| 안쪽 | mm | mm | mm | 1kg | 1kg | B.F. | H.D.G |
| 1/8 | 3.20 | 16 | 12 | 200 | 400 | 11.40 | 11.74 |
| 5/32 | 4.00 | 18.5 | 14.5 | 300 | 600 | 18.60 | 19.00 |
| 3/16 | 4.70 | 19 | 17 | 400 | 800 | 26.20 | 27.00 |
| 7/32 | 5.50 | 20 | 19 | 550 | 1100 | 36.80 | 38.00 |
| 1/4 | 6.35 | 22 | 21 | 750 | 1500 | 50.00 | 51.50 |
| 5/16 | 7.94 | 26.5 | 27.2 | 1200 | 2400 | 80.00 | 82.40 |
| 3/8 | 9.50 | 30 | 32 | 1700 | 3400 ` | 122.00 | 125.70 |
| 7/16 | 11.11 | 34 | 36 | 2300 | 4600 | 164.00 | 169.00 |
| 1/2 | 12.70 | 39 | 43 | 3000 | 6000 | 210.00 | 216.00 |
| 5/8 | 15.80 | 45 | 53 | 4700 | 9400 | 334.00 | 344.00 |
| 3/4 | 19.00 | 55 | 63 | 6800 | 13600 | 485.00 | 499.00 |
| 7/8 | 22.20 | 64 | 74 | 9250 | 18500 | 656.00 | 675.00 |
| 1 | 25.40 | 73 | 84 | 12150 | 24300 | 870.00 | 896.00 |
선택 및 조사 가이드
단계 1: 요구되는 제품이 영국식 용접형 원형 강철 단절 연쇄인지 확인하고 정확한 표준 번호를 입력합니다.상호 교환성이 필요한 경우 승인된 도면 또는 물리적 샘플.
단계 2: 명목 크기, D / L / W 차원, 각 조각 당 체인 총 길거리, 길이의 수, 길이 허용, 끝 링크 배열 및 모든 액세서리를 확인합니다.
단계 3: 일반 산업, 해상, 농업, 고정, 장벽 또는 OEM 장비 사용, 정적, 동적, 충격,피로 및 환경 조건.
단계 4: 부하 기반 및 제한을 확인합니다. 시험 부하 및 분쇄 부하는 WLL/SWL이 아닙니다.인력 지원 또는 안전에 중요한 다른 사용은 별도의 인증 사양이 필요합니다..
단계 5: 강철의 품질, 열처리, 용접 과정, 차원 허용, 표면 처리, 코팅 두께, 진화 노출 및 서비스 온도를 확인합니다.
단계 6: 재료 인증서, 팩 테스트 인증서, 제3자 또는 클래스 요구 사항, 표시, 추적성, 포장, 양, 목적지 및 요구되는 배송 시간을 확인합니다.
구조
둥근 강철 막대 연결자 콤팩트한 짧은 연결자 기하학 접속 연결자 결합자 융통형 연쇄 B.F. 자체 색상 또는 지정된 코팅
용접, 시험 및 선택 장점
- 짧은 링크 기하학은 중간 및 긴 링크 상용 체인보다 더 컴팩트한 링크 봉투를 제공하며, 조립 공간과 링크 참여가 제어되어야하는 데 도움이 될 수 있습니다.
- 명목 지름만으로 선택하는 것은 충분하지 않습니다; D, L 및 W는 갈고리, 매듭, 안내, 주머니, 끝 링크 또는 대체 샘플과 일치해야합니다.
- 용접 품질은 합의 된 생산 과정, 차원 검사 및 시험 계획에 의해 통제되어야합니다. "플래시 부트 용접" 자체는 완전한 수용 기준이 아닙니다.
- 시험 부하 및 분쇄 부하는 별도의 값으로 유지됩니다. 작업 부하, 설계 요인 및 허용되는 서비스 조건은 책임 엔지니어 또는 적용 가능한 제품 표준에 의해 설정되어야합니다..
- 표면 처리 는 실제 환경 에 맞게 선택 해야 합니다. 핫 디프 진료 는 완성 된 질량 을 변화 시키고, 코팅 두께 와 차원 맑음 을 확인 할 수 있습니다.
- 200피트당 기준 질량은 가격, 포장 및 화물 기획을 지원합니다. 최종 운송 질량은 실제 공급 된 길이, 마무리 및 포장에 기초해야합니다.
- 절단 길이, 연속 길이, 확장 또는 특수 끝 링크, 표시 및 포장 사항은 확인 된 생산 사양에 따라 논의 될 수 있습니다.
사용자 지정 속성
- 제품군: 일반용 용접형 둥근 연결망 -> 롤러, 부시 또는 캔클링 연결 송전망이 아닙니다.
- 시장 이름: 영국 표준 단편 링크 체인 -> "단편 링크"는 선호되는 제품 용어입니다. "단편 피치"는 중차 검색 문구로만 유지 될 수 있습니다.
- 표준 참조: 영국 표준 패턴, 정확한 지정 확인 -> 등급, 클래스, 차원, 허용도, 표시 및 테스트가 확인되기 전까지 특정 BS 번호를 주장하지 마십시오.
- 명목 크기: 1/8에서 1 in. / D 3.20-25.40 mm -> L와 W와 함께 D를 일치합니다.
- 재료: 강철 등급 확인 -> 제공 된 "연금" 문장은 비교 가능한 상업 탄소 / 온화 강철 테이블과 충돌합니다.
- 제조: 제공된 데이터에서 표시된 플래시 부트 용접 구조 -> 용접 과정, 열처리 및 검사 범위는 확인해야합니다.
- 부하 데이터: 시험 부하 및 단절 부하만 -> WLL, SWL, MWL 또는 들어올림 등급이 표시되지 않습니다.
- 표면 처리: B.F. / 자체 색상 참조, 전압, H.D.G. 또는 페인트 -> 크롬 플래팅은 특정 기술 요구 사항으로 확인되어야합니다.
- 공급 기간: 확인 -> 연속 또는 절단 길이, 허용도, 최종 링크, 포장 및 양을 지정합니다.
- 인증 범위: 프로젝트 요구 사항에 따라 -> 제조자, 재료, 랩 테스트, 제3자 또는 클래스 범위는 제안 전에 합의해야합니다.
어떻게 작동 합니까?
Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection
신청서
General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies
인증 및 장점
검사 및 인증은 확인된 제품 표준, 합의된 시험 범위, 재료 추적성 및 요청된 조직의 승인 절차에 따라 정리 될 수 있습니다.클래스 인증은 제품 적용 가능성과 주문 전에 확인됩니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 이 사슬은 들어 올리기 또는 오버 헤드 호스팅에 사용할 수 있습니까?
A1: 제공된 데이터에 근거하지 않습니다. 표에는 시험 부하와 분쇄 부하가 있지만 WLL/SWL, 들어올림 등급, 설계 요인, 표시 또는 검증된 들어올림 체인 표준은 없습니다.별도의 인증된 리프팅 체인 사양이 합의되지 않는 한 제품을 리프팅이 아닌 것으로 취급합니다..
Q2: 브리티시 스탠더드 쇼트 링크 용접 체인은 브리티시 스탠더드 롤러 체인과 동일합니까?
A2: 아닙니다. 이 제품은 D, L 및 W로 정의된 서로 연결된 용접 된 원형 강철 체인입니다. 영국 표준 롤러 또는 부시 체인은 판, 핀, 부시 / 롤러 및 톱니를 사용합니다.다른 차원 및 부하 시스템으로.
Q3: 제안에 필요한 정보는 무엇입니까?
A3: 정확한 표준 또는 샘플, 명목 크기 및 D / L / W, 필요한 길이와 양, 실제 서비스 및 부하 기반, 철강 등급, 열 처리, 마무리,인증서 및 시험 요구 사항, 표시, 포장, 배송 목적지 및 필요한 배송 시간
