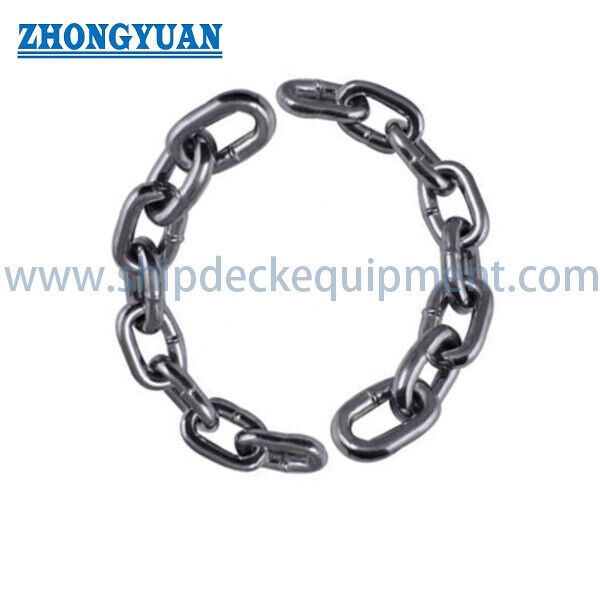

DIN 5685 용접형 강철 체인 | 짧은 링크 및 긴 링크 범용 체인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 캔클링 링크 체인 | 재료: | 합금강, 고장력, 열처리. |
|---|---|---|---|
| 표면 처리: | 아연 도금, 검정색 페인트, 자체 색상, 연마, 분말 코팅 | 구조: | 플래시 맞대기 용접 체인 |
| 특징: | 내열성 | 용법: | 드래그 체인 |
| 색상: | 셀프 컬러, 레드, 그린 또는 귀하의 요청에 따라 | 애플리케이션: | 선박, 철강 산업, 석유 화학 산업, 탄광 |
| 강조하다: | DIN 5685 짧은 기간 링크 사슬,독일의 기준 짧은 기간 링크 사슬 |
||
제품 설명
DIN 5685 용접형 강철 체인 | 일반용 단축 및 장축 체인
제품 개요
DIN 5685 용접형 강철 체인은 유연한 강철 체인이 필요한 일반 용도, 비 리프팅 용도로 사용되며, 울타리, 느슨한 부품 고정, 분실 방지 장치, 작업장 정리 또는 유사한 유틸리티 서비스에 사용됩니다. 이 체인은 용접된 둥근 강철 링크로 구성되며, 단축 또는 장축 기하학적 형태로 공급될 수 있으며, 링크 직경, 내부 길이, 외부 폭, 마감 및 배송 길이는 설치에 맞게 선택됩니다.
선박 또는 산업용으로 이 제품은 해상 리프팅, 앵커링, 견인, 계류, 화물 고정 또는 호이스트 장비가 아닌 유틸리티 체인으로 취급해야 합니다. 현재 DIN 5685 시리즈는 비 검증 하중 용접형 둥근 강철 체인을 포함합니다. 따라서 적합성은 의도된 비 리프팅 기능, 환경 노출, 치수 호환성 및 구매 사양에 따라 달라집니다.
제품 범위 및 안전 제한
- 비 검증 하중 체인 → 이 표준은 이 제품군에 대한 검증 하중 테스트를 요구하지 않습니다.
- 리프팅용 아님 → 체인 슬링, 호이스트 체인, 리프팅 매체 또는 하중 지지 서스펜션으로 사용하지 마십시오.
- 앵커 체인, 견인 체인, 래싱 체인, 컨베이어 체인, 광산 체인 또는 기타 특정 용도 테스트 체인을 대체할 수 없습니다.
- 공급업체 참조 하중 수치는 인증된 WLL, SWL, 검증 하중 또는 리프팅 용량으로 제시되거나 해석되어서는 안 됩니다.
빠른 사양
- 표준군: DIN 5685-1 장축, DIN 5685-2 반장축, DIN 5685-3 단축 → 구매 주문 시 적용 가능한 현재 부품을 확인하십시오.
- 구조: 용접형 둥근 강철 링크 → 체인 휠용 보정 없는 간단한 일반 용도 체인 기하학적 구조.
- 공급 데이터의 크기 범위: 2~13mm 링크 직경 → 경량 유틸리티 및 일반 고정 장치를 포함합니다.
- 공급 표의 상업적 링크 명칭: A형 단축 및 C형 장축 → 요구되는 DIN 판본 및 도면과의 동등성을 확인하십시오.
- 근사 질량 범위: 100m당 6~345kg (직경 및 링크 피치에 따라 다름) → 취급, 포장 및 운송과 관련이 있습니다.
- 마감 옵션: 자체 색상, 검정색 페인트, 아연 도금, 열간 아연 도금 또는 프로젝트별 코팅 → 노출 및 액세서리 적합성에 따라 선택하십시오.
- 표준 하중 상태: 비 검증 하중 → 치수 및 재료 적합성은 리프팅 승인을 생성하지 않습니다.
링크 유형 및 표준 선택
공급 일정의 A형은 더 짧은 내부 링크 길이를 사용합니다. 이는 더 컴팩트한 링크 패턴과 단위 길이당 더 많은 링크를 생성합니다. C형은 공급 일정에서 동일한 공칭 직경에 대해 더 긴 내부 링크 길이와 100m당 더 낮은 질량을 사용합니다.
신규 주문의 경우, 명칭은 A 또는 C만으로 의존해서는 안 됩니다. 요구되는 링크 도면 및 적용 가능한 DIN 5685 부품을 확인하십시오: 장축 체인의 경우 DIN 5685-1, 반장축 체인의 경우 DIN 5685-2, 단축 체인의 경우 DIN 5685-3. 역사적인 단일 번호 DIN 5685 판본은 부품 기반 시리즈로 대체되었습니다.
주요 기술 매개변수
| 크기(d) | 내부 길이(t) | 외부 폭(b) | 100m당 무게 | 작업 하중 |
파단 하중 | 링크 유형 |
| mm | mm | mm | kg | n | n | |
| 2 | 12 | 8 | 7 | 500 | 1250 | A |
| 22 | 6 | C | ||||
| 2.5 | 14 | 10 | 11 | 750 | 2000 | A |
| 24 | 10 | C | ||||
| 3 | 16 | 12 | 16.5 | 1120 | 2800 | A |
| 26 | 15 | C | ||||
| 3.5 | 18 | 14 | 22.5 | 1500 | 3850 | A |
| 28 | 20 | C | ||||
| 4 | 19 | 16 | 30 | 2000 | 5000 | A |
| 32 | 27 | C | ||||
| 4.5 | 20 | 18 | 39.5 | 2500 | 6300 | A |
| 34 | 35 | C | ||||
| 5 | 21 | 20 | 50 | 3150 | 7750 | A |
| 35 | 43 | C | ||||
| 5.5 | 23 | 22 | 60.5 | 3800 | 9500 | A |
| 38.5 | 52 | C | ||||
| 6 | 24 | 24 | 73 | 4500 | 11500 | A |
| 42 | 63 | C | ||||
| 6.5 | 26 | 26 | 86 | 5400 | 13500 | A |
| 45.5 | 74 | C | ||||
| 7 | 28 | 28 | 100 | 6000 | 15000 | A |
| 49 | 86 | C | ||||
| 8 | 32 | 32 | 130 | 8000 | 20000 | A |
| 52 | 110 | C | ||||
| 8.5 | 34 | 34 | 149 | 9000 | 22500 | A |
| 56 | 125 | C | ||||
| 9 | 36 | 36 | 165 | 10000 | 25000 | A |
| 59 | 141 | C | ||||
| 10 | 40 | 40 | 205 | 12500 | 31000 | A |
| 65 | 175 | C | ||||
| 11 | 44 | 40 | 250 | 15000 | 38000 | A |
| 72 | 211 | C | ||||
| 12 | 48 | 48 | 290 | 18000 | 45000 | A |
| 78 | 255 | C | ||||
| 13 | 52 | 52 | 345 | 21200 | 53000 | A |
| 82 | 295 | C |
재료, 용접 및 표면 보호
- 기본 재료: 주문 시 확인될 용접 가능한 강철 등급; 정확한 등급 및 배송 조건은 필요한 경우 견적서, 도면 및 재료 인증서에 명시되어야 합니다.
- 체인 강철 참조: DIN 17115는 용접형 둥근 링크 체인 및 체인 부품에 사용되는 강철에 대한 현재 DIN 기술 배송 표준입니다. 적용 가능성 및 등급 선택은 주문된 체인 사양에 따라 달라집니다.
- 제조 형태: 용접형 둥근 강철 링크; 용접 공정, 용접 수용 기준 및 검사 범위는 제조업체에서 확인해야 합니다.
- 자체 색상 또는 검정색 페인트 마감은 부식 방지 요구 사항이 제한적인 건조 또는 제어된 유틸리티 서비스에 적합합니다.
- 아연 도금 또는 열간 아연 도금은 내식성을 향상시키지만, 코팅 두께와 내부 간격은 체인이 눈, 브래킷 또는 피팅을 통과할 때 확인해야 합니다.
- 스테인리스강, 합금강, 고장력강, 열처리, 분체 도장 또는 특수 색상은 고유한 DIN 5685 속성이 아니며 별도의 프로젝트 요구 사항으로 취급해야 합니다.
검사 및 공급 제어
- 치수 검사: 링크 직경 d, 내부 길이 t, 외부 폭 b 및 주문 길이.
- 육안 검사: 링크 모양, 용접 연속성, 유해한 날카로운 모서리, 표면 상태 및 해당되는 경우 코팅 범위.
- 배송 확인: 수량, 질량 또는 길이, 마감, 포장, 식별 및 주문 문서.
- 재료 인증서, 치수 보고서, 코팅 보고서 또는 추가 테스트는 구매 주문에 따라 준비될 수 있습니다. 자동으로 포함되지 않습니다.
- 추가 테스트는 DIN 5685 유틸리티 체인을 인증된 리프팅 체인으로 전환하지 않습니다. 단, 전체 제품이 적용 가능한 리프팅 체인 표준에 따라 설계, 제조, 테스트, 표시 및 인증된 경우를 제외하고는 그렇습니다.
선택 및 문의 가이드
1단계: 실제 용도를 확인하고 체인이 비 리프팅, 비 호이스트, 비 앵커 및 비 안전 관련 기능용임을 명확히 명시하십시오.
2단계: 필요한 표준 부품 및 링크 기하학적 구조를 확인하십시오: 단축, 반장축 또는 장축; A/C 상업적 명칭을 사용하는 경우 해당 도면을 제공하십시오.
3단계: 링크 직경 d, 내부 길이 t, 외부 폭 b, 필요한 총 길이, 절단 길이 허용 오차 및 연결 액세서리를 지정하십시오.
4단계: 재료 등급, 마감, 색상, 노출 조건 및 아연 도금 또는 열간 아연 도금이 별도의 코팅 요구 사항을 준수해야 하는지 여부를 지정하십시오.
5단계: 검사 및 문서 범위를 확인하십시오: 치수 보고서, 재료 인증서, 코팅 보고서, 샘플 승인 또는 필요한 경우 제3자 입회.
6단계: 수량, 포장 방법, 배송지, 필요한 배송 시간 및 참조 도면 또는 사진을 제공하십시오.
호환성 및 사용 참고 사항
- 샤클, 링, 브래킷, 패드 아이 또는 고정 핀의 개구부를 완성된 링크 치수와 비교하여 확인하십시오.
- 아연 도금된 링크를 너무 작은 피팅에 강제로 끼우지 마십시오. 코팅 손상은 기본 강철을 노출시키고 부식 방지를 감소시킬 수 있습니다.
- 보정된 체인 표준이 지정되지 않은 한 스프로킷 또는 포켓 휠 위에서 연속적으로 작동하는 응용 프로그램은 피하십시오.
- 심한 부식, 균열 용접, 왜곡된 링크, 과도한 마모 또는 의도된 유틸리티 기능과 일치하지 않는 손상이 보이는 체인은 교체하십시오.
사용자 정의 속성
- 제품 범주: 일반 용도 용접형 둥근 강철 체인 → 리프팅 또는 하중 지지 서비스보다는 유틸리티 및 고정 기능에 사용.
- 표준군: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → 장축, 반장축 또는 단축 링크 기하학적 구조에 따라 현재 부품을 선택하십시오.
- 상업적 유형: A형 단축 / C형 장축 → 도면 및 판본 확인이 필요한 고객 제공 명칭.
- 공칭 직경: 공급 일정에서 2~13mm → 링크 개구부 및 액세서리 호환성과 함께 선택하십시오.
- 구조: 용접형 둥근 강철 링크 → 보정되지 않은 유틸리티 체인 구조.
- 표면 마감: 자체 색상 / 검정색 페인트 / 아연 도금 / 열간 아연 도금 / 지정 코팅 → 부식 노출 및 치수 간격에 맞추십시오.
- 하중 상태: 비 검증 하중 → 인증된 WLL, SWL, 리프팅, 견인, 앵커링 또는 화물 고정 체인이 아닙니다.
응용 분야
산업용 울타리 | 느슨한 부품의 분실 방지 | 기계 및 작업장 보호 | 창고 유틸리티 장치 | 농업 일반 용도 | 리프팅, 앵커링, 견인, 계류, 화물 고정 또는 안전 관련 하중이 없는 해상 갑판 유틸리티 서비스
문서
사용 가능한 문서는 생산 전에 합의되어야 하며, 상업적 적합성 인증서, 재료 인증서, 치수 검사 보고서, 코팅 보고서, 포장 목록 및 추적성 식별을 포함할 수 있습니다. 리프팅 인증서 또는 선급 협회 승인은 이 비 검증 하중 제품에 대해 암시되지 않습니다.

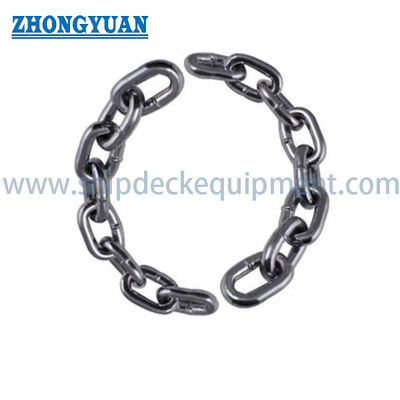

도면 및 사진
자주 묻는 질문
Q1: DIN 5685 체인을 리프팅 또는 체인 슬링으로 사용할 수 있습니까?
A1: 아니요. 현재 DIN 5685 계열은 비 검증 하중 용접형 둥근 강철 체인을 포함합니다. 리프팅 매체, 슬링 체인, 호이스트 체인 또는 하중 지지 서스펜션으로 사용해서는 안 됩니다.
Q2: 공급 표의 A형과 C형의 차이점은 무엇입니까?
A2: A형은 더 짧은 내부 링크 길이를 사용하고, C형은 더 긴 내부 링크 길이와 동일한 공칭 직경에 대해 100m당 더 낮은 질량을 사용합니다. 주문 시 적용 가능한 현재 DIN 5685 부품 및 승인된 링크 도면도 식별해야 합니다.
Q3: 실외 또는 해양 환경에 적합한 표면 마감은 무엇입니까?
A3: 아연 도금 또는 열간 아연 도금은 일반적으로 자체 색상 또는 검정색 페인트보다 부식 노출에 대해 고려되지만, 최종 선택은 서비스 환경, 코팅 사양, 필요한 외관 및 결합 피팅을 통한 간격에 따라 달라집니다.
