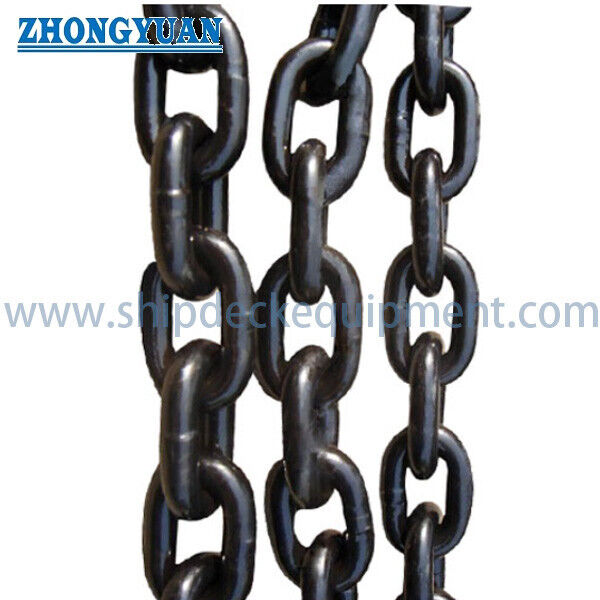

어업 장비용 해양 트롤 체인 | G80 짧은, 중간 및 긴 링크 체인

낚시 기구용 해상 트롤 체인 G80 짧은, 중간, 긴 링크 체인

제품 개요

해상 트롤 체인 (Marine Trawl Chain) 은 트롤 토어 어드, 그레이터 웨이팅, 톤네트 싱커 라인, 리드,및 관련 연결 구간, 실제 낚시 시스템 설계에 따라 제품군에는 단선, 중선, 긴선 구성이 포함됩니다. 링크 기하학은 매미터 당 사슬 질량, 관절,커넥터 클리어런스, 그리고 사슬이 네트워크 또는 리거 배열에 맞게 되는 방법, 따라서 선택은 사슬 지름만 아닌 승인 된 기어 도면을 기반으로해야합니다.

공급된 범위는 7~28mm의 사슬 지름, 0.83~14.3kg/m 단위 무게, 53~860kN의 최소 파열 부하를 포함합니다. G80, 최소 안전 인수는 4,그리고 분쇄량 값은 제조업체가 공급한 제품 명칭입니다.그들은 자동으로 인증 된 리프팅 체인 작업 부하 한도, 앵커 체인 등급 또는 클래스 인준 매킹 용량을 설정하지 않습니다.연결 세부 정보각 주문에 대해 재료 등급, 완성도 및 시험 범위를 확인해야 합니다.

체인 구성

• 짧은 링크 체인: 콤팩트한 링크 기하학과 비교 가능한 지름의 미터 당 상대적으로 더 큰 질량 → 더 긴 링크 간격, 콤팩트한 움직임 또는 집중 된 네트워크 가중이 필요한 경우 적합합니다.
• 중간 링크 체인: 중간 링크 길이와 단위 무게 → 콤팩트성, 유연성 및 연결 클리어먼스 사이의 실용적인 균형을 제공합니다.
• 긴 링크 체인: 더 개방된 링크 기하학과 일반적으로 비교 지름의 미터 당 질량이 낮습니다 → 부착 클리어, 더 큰 관절,또는 1m 당 낮은 체인 무게가 선호됩니다..
• 최종 선택: 링크 유형, 지름, 공급된 길거리, 끝 배치 및 연결 장치가 낚시 기구 도면과 실제 부하 경로와 일치해야 합니다.

빠른 사양

• 제품군: 해상 트롤 / 톤 / 낚시 체인 → 낚시망 및 트롤 어장 집합용 용접형 원 링크 체인
• 링크 구성: 짧은, 중간, 긴 링크 → 체인 컴팩트성, 단위 무게, 움직임 및 연결 클리어런스에 따라 선택 할 수 있습니다.
• 체인 지름 범위: 7~28mm → 제공된 테이블 내의 더 큰 낚시 기구 연결을 통해 가벼운 그물 무게 조정을 포함합니다.
• 최저 파열 부하 범위: 53~860 kN → 제조업체가 제공하는 튼력 기준; 선언된 승강 WLL가 아닙니다.
• 단위 무게 범위: 0.83~14.3 kg/m → 순중량, 취급, 전체 기어 질량, 포장 및 화물 계산에 중요합니다.
• 건설: 플래시 부트 용접 된 둥근 링크 → 용접 품질, 열 처리 경로 및 차원 일관성은 주요 생산 제어 요소입니다.
• 재료: 공급자가 명시한 합금강 또는 탄소강 → 정확한 등급, 화학, 열처리 및 기계적 특성이 확인되어야 합니다.
• 완성 및 배달: 색상 또는 정해진 완성도; 주문에 따라 팔렛과 함께 접착판 상자, 나무 케이스, 가방 또는 철 인 드럼.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 실제 기능 및 설치 위치를 확인합니다: 트롤 지대 기구, 체인 윙어, 그물 무게, 톤 닛 싱커 라인, 릴, 연결 구간 또는 다른 낚시 기구 사용.

2단계: 짧은, 중간 또는 긴 링크를 선택하여 명목 지름, 1m 당 필요한 사슬 질량, 이동 요구 사항, 연결 장치의 공백, 그리고 승인된 네트워크 또는 기구 도면을 선택합니다.

단계 3: 설계 부하 기반을 확인합니다: 사용 중 팽창, 견인 또는 회수 부하, 충격 및 동적 효과, 해저 접촉, 최소한의 부식 부하 요구 사항, 설계 요인 및 예상 마모.

단계 4: 재료의 종류, 열처리 요구 사항, 플래시 부트 용접 품질 통제, 표면 마무리, 부식 보호, 바닷물에 노출 및 모든 운영 온도 요구 사항을 확인합니다.

단계 5: 전체 길이 또는 체인 길이, 끝 링크, 결합 링크, 사슬 또는 피팅, 표시, 차원 검사, 시험 보고서 및 필요한 경우 수업 증언을 확인합니다.

단계 6: 수량 또는 총 수피량, 낚시 방법, 배의 종류, 목적지, 요구되는 배달 날짜, 포장 방법 및 참조 도면 또는 기존 체인 사진.

구조

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

낚시 기구 선택 및 엔지니어링 장점

• 세 개의 링크 기하학은 사슬 레이아웃을 막 직경으로 선택하는 대신 네트워크 디자인, 질량 분포, 구부러진 움직임 및 연결 간격에 맞추도록 허용합니다.
• 제공된 무게/미터 값은 순중량, 취급, 저장, 포장 및 배량 심사를 위해 전체 체인 질량의 예비 계산을 지원합니다.
• 최소한의 갱신 부하 값은 튼튼한 튼튼성 선택 참조를 제공하며, 페이지는 갱신 부하를 작업 부하와 분리하고 지원되지 않은 올림 부하를 피합니다.
• 플래시 부트 용접은 연속 둥근 연결 생산에 적합하지만 용접 장애 제거, 용접 일관성, 연결 크기 및 열 처리 프로세스는 제어되고 문서화되어야합니다.
• 대체 사슬은 기존 링크 기하학과 커넥터 인터페이스와 일치해야합니다. 동일한 지름이지만 다른 링크 길이의 사슬은 무게, 움직임 및 연결 호환성을 변경할 수 있습니다.
• 재료 추적성, 차원 검사, 파기 부하 검증 및 제3자 목격은 합의된 검사 및 시험 계획에 따라 정리 될 수 있습니다.

제조, 검사 및 품질 관리

• 원자재: 생산 전에 강철 등급, 열 번호, 화학 성분 및 재료 인증서를 확인합니다. 특히 G80 기계 성능이 필요한 경우입니다.
• 링크 형성 및 용접: 제어 막대 지름, 형성 기하학, 플래시 부트 용접 매개 변수, 용접 정렬 및 유해한 용접 돌출 제거.
• 열처리: 요구되는 프로세스, 팩트 추적성, 단단성 또는 기계적 특성 검사 및 선택한 재료 및 강도 등급에 적용되는 기록을 확인합니다.
• 차원 검사: 사슬 지름, 연결 길이, 내부 너비, 외부 너비, 단위 무게, 공급 된 전체 길거리 및 핑싱 또는 기존 장비와의 호환성을 확인합니다.
• 부하 테스트: 예고 전에 증명 부하, 최소 파열 부하, 연장, 샘플링 빈도, 시험 부품 선택 및 목격자 요구 사항을 정의하십시오.
• 최종 검사 및 포장: 납품 조건에 따라 표면 상태, 식별, 강성 보호, 사슬 길이 표시, 패키지 무게 및 항해 용품 포장 확인.

재료 및 표면 처리

공급된 사양은 합금강과 탄소강을 나열합니다. G80 성능은 실제 재료 등급, 용접 절차, 열처리 및 테스트 결과에 따라 다르기 때문에,철강의 최종 명칭은 일반 탄소 철강으로만 묘사되는 것이 아니라 확인되어야 합니다..

표준 공급은 색상 또는 고객과 합의 된 다른 마무리 될 수 있습니다.또는 다른 진식 보호 시스템은 재료와 열 처리 경로와 함께 확인되어야 합니다고강도 합금강의 경우, 코팅 준비 및 수소 융통성 통제는 특별한 주의가 필요할 수 있습니다.스테인리스 스틸은 테스트를 통해 확인되지 않는 한 자체 기계적 특성과 부하 테이블을 가진 별도의 재료 옵션으로 취급해야합니다..

사용자 지정 속성

• 제품 유형: 해상 트롤 / 낚시 / 톤 체인 → 실제 낚시 시스템에 따라 설명을 선택하십시오.
• 링크 타입: 단기 / 중기 / 길기 → 링크 기하학, 단위 무게, 움직임 및 커넥터 클리어런스를 변경합니다.
• 명목 지름: 7~28mm → 연결기 유형과 최소 부식 부하 요구 사항과 함께 선택합니다.
• 강도 지정: G80 공급자가 명시한 → 정확한 규격, 재료 등급 및 시험 기준이 확인되어야 합니다.
• 안전 요인: 공급자가 명시한 최소 4 → 선언된 승강 WLL가 아니며 응용 설계 기초가 없으면 충분하지 않습니다.
• 표면 마감: 자체 색상 또는 요청에 따라 → 코팅 사양 및 부식 보호 사항은 구매 주문에 포함되어야 합니다.
• 공급 양식: 절단 길이, 연속 길이, 드럼, 상자, 가방 또는 팔레티화 된 패키지 → 전체 길이와 끝 배열이 확인됩니다.
• 문서: 제조자 인증서, 재료 인증서, 차원 보고서 및 부하 테스트 문서 → 합의된 주문 범위에 따라 제공됩니다.

어떻게 작동 합니까?

낚시 장비가 배치됩니다 → 사슬은 지정 된 질량을 제공합니다, 연결,또는 리깅 기능 → 링크 기하학은 기어 사이클을 통해 이동을 허용 → 긴장 및 접촉 부하는 둥근 링크와 용접 된 관절을 통과 → 기어가 검색됩니다, 청소 및 착용, 변형, 부식 및 용접 손상을 검사

신청서

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

인증 및 문서

제조사 시험 인증서, 재료 인증서, 차원 검사 보고서, 부러진 부하 시험 보고서 및 제3자 목격자 문서는 주문 범위에 따라 배치 될 수 있습니다.분류회사 인증은 해당회사의 적용 규칙에 따라 이루어집니다., 제품 범위, 승인된 시험 계획, 검사 수용; 표준 공급으로 가정되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

포장 및 배달

• 포장 옵션: 대리판 상자, 목재 케이스 또는 가방, 가방, 철기 드럼 및 연쇄 길이, 단위 무게 및 고객 요구 사항에 따라 팔레티화 수출 포장.
• 패키지 식별: 제품 이름, 링크 유형, 명목 크기, 공급 된 길이, 열 또는 팩 참조, 순량, 총량 및 필요한 경우 구매 주문 번호.
• 운송 보호: 저장 및 해상 운송에 적합한 합의 된 일시적 퇴색 보호, 배수, 포장 및 해상 용력 강화를 적용하십시오.
• 배달 데이터: 전체 미터, 패키지 수, 최대 패키지 무게, 들어올림 및 취급 제한, 목적지 및 필요한 배달 일정을 확인합니다.

그림 & 사진

FAQ

Q1: 짧은, 중간, 긴 링크 트롤 체인 사이의 실질적인 차이점은 무엇입니까?

A1: 짧은 링크는 컴팩트 기하학과 일반적으로 비교 지름의 미터 당 더 높은 무게를 제공합니다. 중간 링크는 중간 배열을 제공합니다. 긴 링크는 더 열린 기하학을 제공합니다.더 큰 연결 클리어링, 일반적으로 비교적 직경의 미터 당 무게가 낮습니다. 올바른 선택은 네트워크 도면, 필요한 질량 분포, 움직임, 커넥터 및 부하 케이스에 달려 있습니다.

Q2: 공급된 G80 트롤 체인을 들어올리기 위해 사용할 수 있습니까?

A2: 이 표에만 근거하지 않습니다. 제공된 G80 지정, 안전 요인,그리고 최소한의 갱신 부하는 낚시 사슬 제품 데이터이며, 자동으로 리프팅 사슬 표준에 대한 준수를 입증하지는 않습니다.들어올림 또는 오버헤드 핸들링은 별도로 지정되고 인증된 WLL, 검증 테스트, 표시 및 문서가 표시된 들어올림 체인을 필요로합니다.

Q3: 정확 한 표결 을 위해 어떤 정보 가 필요 합니까?

A3: 낚시 방법 및 사슬 기능, 짧은/중간에 있는/길린 링크의 종류, 명목 크기, 총 길이나 양, 필요한 최소 파기 부하, 재료 및 마무리, 끝 링크 또는 부착장,시험 및 인증의 적용 범위, 포장 요구 사항, 배송 목적지, 필요한 배송 시간 및 기존 도면 또는 사슬 샘플 세부 사항
