주강 대형 더블 비트 볼라드 | 내륙 바지선 계류에 대한 ASTM A27-70-36
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 크고 무거운 더블 비트 볼라드; | 유형: | 12인치, 14인치(혼 포함 또는 제외); 10인치도 사용 가능; |
|---|---|---|---|
| 재료 등급: | ASTM A27-70-36 C-Mn 주조강 또는 이에 상응하는 것; | 품질 관리: | 필요한 경우 재료 기계적 테스트, 열처리, X-Ray, 마그마틱 검사 또는 염료 침투 테스트; |
| 표면 처리: | 샌드블라스팅, 샵 프라이머 페인팅 가능; | 자격증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서. |
| 주조 솜씨:: | 잃어버린 거품, 모래 곰팡이; | ||
| 강조하다: | astm a27 선박 계류 볼라드,주조 강철 선박 계류 기둥,astm a36 선박 볼라드 |
||
제품 설명

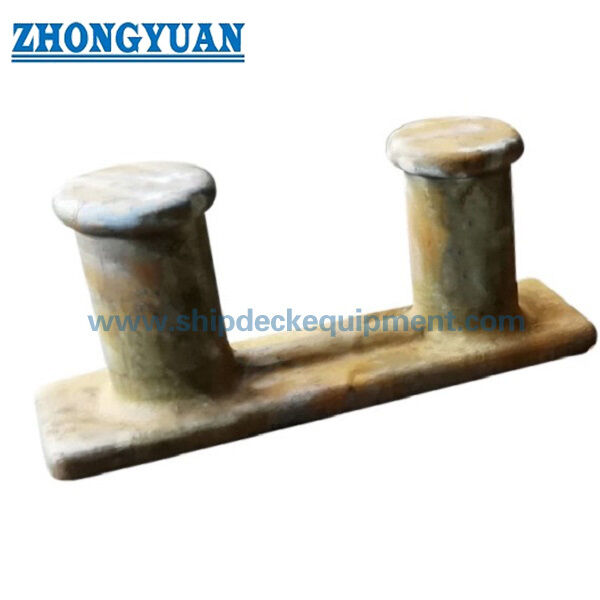

주강 대형 더블 비트 볼라드 | 내륙 바지선 계류에 대한 ASTM A27-70-36
제품개요
주강 대형 더블 비트 볼라드는 내륙 바지선, 강 선박, 작업선, 예인선 및 선박 계류 스테이션의 고정 로프 고정 지점으로 사용되는 데크 계류 피팅입니다. 혼이 있거나 없는 12인치 및 14인치 크기로 제공되며, 10인치 가용성은 도면 및 프로젝트 요구 사항에 따라 확인됩니다. 볼라드 본체는 ASTM A27 등급 70-36 C-Mn 주강 또는 이와 동등한 재료로 제작되며 구매 사양에 따라 열처리, 기계적 특성 테스트 및 표면 마감 처리가 이루어집니다.
이 볼라드는 구매자가 신뢰할 수 있는 주강 품질, 경쟁력 있는 배치 공급, 검사 추적성 및 실용적인 데크 설치 지원을 요구하는 미국, 브라질, 칠레, 콜롬비아, 아르헨티나를 포함한 미주 지역의 내륙 바지선 및 하천 함대 프로젝트에 특히 적합합니다. 강화된 베이스 설계, 부드러운 로프 접촉 반경, 선택적인 비파괴 검사, FEA 검토 및 하중 테스트 배열은 선박 도면, 계류 하중 기반, 데크 보강 및 인증 범위와 함께 확인되어야 합니다.
빠른 사양
- 제품 유형: 대형 이중 비트 주강 볼라드 → 바지선 및 선박 계류 준비를 위한 고정 갑판 계류 지점.
- 공칭 크기: 12인치 및 14인치 → 대형 내륙 바지선 및 선박 계류 용도에 주로 공급되는 크기.
- 선택적인 구성: 혼 유무에 관계없이 → 혼 배열은 선박 도면 및 로프 취급 관행을 따라야 합니다.
- 재질 등급: ASTM A27 등급 70-36 C-Mn 주강 또는 이와 동등함 → 주문 출시 전에 재질 동등성 및 테스트 값을 확인해야 합니다.
- 기초 보강 : 중앙 보강재 추가 → 프로젝트 하중 기준 및 데크 구조 확인 시 국부 강도 및 하중 전달을 향상시킵니다.
- 부드러운 로프 접촉 표면: 둥근 비트 반경 및 부드러운 단면 전환 → 로프 절단 위험 및 국부적 응력 집중을 줄이는 데 도움이 됩니다.
- 대략적인 무게: 12인치의 경우 1045lb/474kg, 14인치의 경우 1596lb/724kg → 취급, 설치 계획, 포장 및 화물 견적에 유용합니다.
- 검사 옵션: 기계적 테스트, 열처리 기록, DPT, MT/MPI, 로컬 RT, FEA 검토 및 부하 테스트 → 프로젝트 요구 사항 및 승인 범위에 따라 배열됩니다.
주요 기술 매개변수
| 설명 | 인치 단위의 치수(mm) | 파운드 | |||||||||||
| 에이 | 비 | 기음 | 디(영형) | 이자형 | 에프(영형) | G | 시간 | 나 | 제이 | 케이 | (KGS) | ||
| 더블비트 12인치 | 60” | 18” | 25.5” | 15” | 13.5” | 12” | 5.4” | 3” | 1” | 1.25” | 3” | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| 더블비트 14인치 | 66” | 21” | 26.25” | 17.5” | 13” | 14” | 5.7” | 3.5” | 1” | 1.5” | 3.5” | 1596년 | |
| (1676) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | (724) | ||
선택 및 문의 안내
1단계: 필요한 공칭 크기(12인치 또는 14인치, 혼 포함 여부)를 확인합니다. 10인치 공급의 경우 견적 전 도면, 치수, 수량을 확인하세요.
2단계: 내륙 바지선 갑판, 하천 선박 계류장, 예인선 갑판 또는 교체용 볼라드 위치 등 적용 선박 유형 및 설치 위치를 확인합니다.
3단계: 계류 하중 기준, 필요한 SWL/사용 가능한 경우 설계 하중, 로프 배열, 로프 랩 각도, 데크 보강 및 용접/장착 인터페이스를 확인합니다.
4단계: 재료 및 표면 처리 확인: ASTM A27 Grade 70-36 또는 이에 준하는 열처리 요구 사항, 샌드블래스팅, 숍 프라이머, 최종 코팅 또는 특수 부식 방지.
5단계: 견적 전 검사 및 인증서 범위 확인: 재료 시험 보고서, 열처리 기록, DPT, MT/MPI, 로컬 RT, FEA 계산, 부하 테스트, 제3자 검사, ABS/등급 승인, 형식 승인 또는 필요한 경우 설계 승인.
6단계: 수량, 배송 목적지, 필요한 배송 시간, 선박 도면, 기존 볼라드 사진, 조선소 또는 소유자 사양을 제공합니다.
구조
주강 더블 비트 바디 | 트윈 로프 접촉 비트 | 선택적 혼 구성 | 중앙 보강재로 강화된 베이스 | 데크 용접/마운팅 인터페이스 | 열처리 ASTM A27-70-36 주조 | 블라스팅 및 샵 프라이밍 마감
주조, 검사 및 계류 엔지니어링의 장점
- ASTM A27 등급 70-36 또는 이와 동등한 주강은 주조 강도, 인성 및 추적 가능한 기계적 특성이 요구되는 바지선 및 선박 계류 장치에 적합합니다.
- 로스트 폼 주조 또는 모래 주형 주조는 크기, 배치 수량, 치수 요구 사항 및 생산 배열에 따라 선택할 수 있습니다.
- 베이스 중앙에 있는 추가 보강재는 부분적인 구조적 연속성과 비트에서 데크 연결 영역으로의 하중 전달을 개선하는 데 도움이 됩니다.
- 부드러운 로프 접촉 표면, 둥근 반경 및 곡선 섹션 전환은 날카로운 국부적 접촉을 줄이고 계류 작업 중 불필요한 로프 손상을 방지하는 데 도움이 됩니다.
- 납품 전 열처리는 반복적인 바지선 볼라드 공급을 위해 안정적인 기계적 특성과 보다 일관된 주조 성능을 지원합니다.
- 응력 집중 또는 주조 표시 제어가 필요한 중요한 영역에 대해 염료 침투 탐상 시험, 자분 탐상 검사 및 국부 방사선 촬영 시험을 실시할 수 있습니다.
- FEA 기반의 강도 계산 및 하중/당김 시험은 프로젝트 요구 사항, 도면 승인 범위 및 검사 계획에 따라 배열될 수 있습니다.
- 비용 효율적인 주강 생산은 불필요한 과잉 사양 없이 신뢰할 수 있는 주조 품질이 요구되는 내륙 바지선 함대 및 교체 프로젝트에 적합합니다.
맞춤 속성
- 제품 카테고리: 주강 더블 비트 볼라드 → 선박, 바지선 및 해양 갑판 계류 장치용 고정 계류 피팅.
- 재질 : ASTM A27 Grade 70-36 또는 동등성 → 최종 재질의 동등성, 화학적 조성, 기계적 성질은 주문사양을 통해 확인되어야 합니다.
- 공칭 크기: 12인치 / 14인치 → 선박 도면, 로프 배열, 필요한 하중 기준 및 사용 가능한 데크 공간에 따라 선택합니다.
- 혼 옵션: 혼 유무 → 로프 취급 방법 및 기존 볼라드 배치에 따라 확인하십시오.
- 주조 기술: 손실된 폼 또는 모래 주형 → 생산 방법은 배치 수량, 크기, 패턴 가용성 및 검사 요구 사항에 따라 다릅니다.
- 베이스 보강: 중앙 보강재 추가 → 데크 보강 및 승인된 설계 기반과 일치할 때 향상된 하중 전달 및 국부 강성을 지원합니다.
- 검사범위 : 기계적 시험 / 열처리 / DPT / MT / RT / 하중시험 → 검사항목은 생산 및 견적 전 명시되어야 합니다.
- 인증서 요구 사항: 요청 시 제3자 또는 분류 승인 가능 → 인증서 유형은 주문 범위 및 클래스 승인 절차에 따릅니다.
- 표면 처리: 샌드블라스팅 및 샵 프라이머 → 최종 코팅 시스템은 용기 페인팅 사양 또는 고객 요구 사항을 따라야 합니다.
작동 방식
계류 로프가 볼라드에 접근 → 로프가 이중 비트 및 선택적 혼 영역 주위로 회전 → 부드러운 주조 반경이 로프 접촉을 지원 → 계류 힘이 주조 본체 및 강화된 베이스를 통해 전달됨 → 데크 보강 및 용접/장착 인터페이스가 하중을 선박 구조에 분산
응용
내륙 바지선 | 강 바지선 | 작업선 | 예인선 | 푸시 보트 | 화물선 갑판 계류장 | 조선소 교체 프로젝트 | 미국 내륙 바지선 함대 | 브라질, 칠레, 콜롬비아, 아르헨티나 하천 선박 프로젝트
인증 및 장점
인증서 및 승인 문서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다. 승인된 프로젝트 범위에 포함되면 제3자 검사 인증서, 선급협회 형식 승인 인증서 및 선급 설계 승인을 제공할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

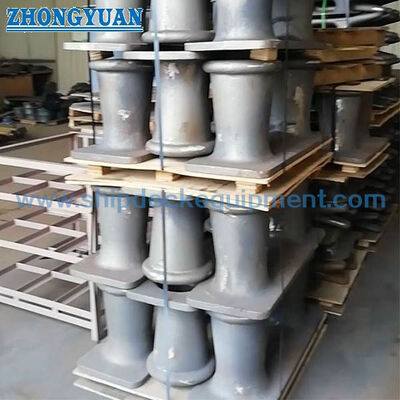

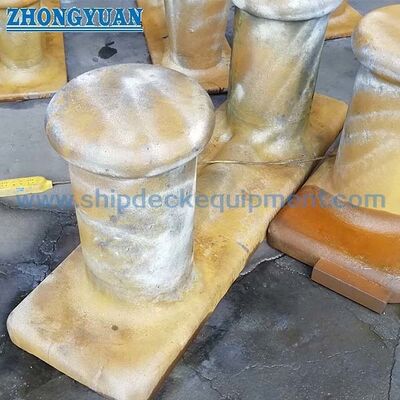

그림 및 사진
FAQ
Q1: 올바른 12인치 또는 14인치 볼라드 크기를 어떻게 선택해야 합니까?
A1: 선박 도면, 필요한 계류 하중 기준, 로프 배열, 데크 공간, 로프 랩 각도, 혼 요구 사항 및 데크 보강에 따라 크기를 선택하십시오. 14인치 볼라드는 주요 치수가 더 크고 대략적인 무게도 더 높지만 최종 SWL 또는 설계 하중은 여전히 프로젝트 확인이 필요합니다.
Q2: 제공된 치수표에 SWL이 정의되어 있습니까?
A2: 아니요. 제공된 표에는 치수와 대략적인 무게만 나와 있습니다. SWL, 설계하중, 보증하중, 합격기준은 프로젝트 사양, FEA 계산, 등급/제3자 승인, 필요 시 하중 테스트 계획을 통해 확인되어야 합니다.
Q3: 어떤 검사 및 인증 문서를 제공할 수 있나요?
A3: 재료 특성 테스트 보고서, 열처리 기록, 제조업체 인증서, DPT, MT/MPI, 로컬 RT, FEA 계산 보고서, 하중 테스트 보고서, 제3자 검사 인증서, ABS/클래스 승인, 형식 승인 또는 설계 승인은 주문 범위 및 프로젝트 요구 사항에 따라 배열될 수 있습니다.
