ISO 8146 단조 재료 타원형 아이플레이트 리프팅 아이 플레이트 배 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | ISO 8146-1990 | 공칭 크기: | 0.4-50mm |
|---|---|---|---|
| 유형: | A형, B형 | 허용하중: | 4~500KN |
| 재료: | 연강, 스테인레스강 C-Mn강 단조 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 샵 프라이머 1층 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | SO 8146-1985 타원형 아이 플레이트,타원형 아이 플레이트,ISO 8146 선박 계류 장비 |
||
제품 설명

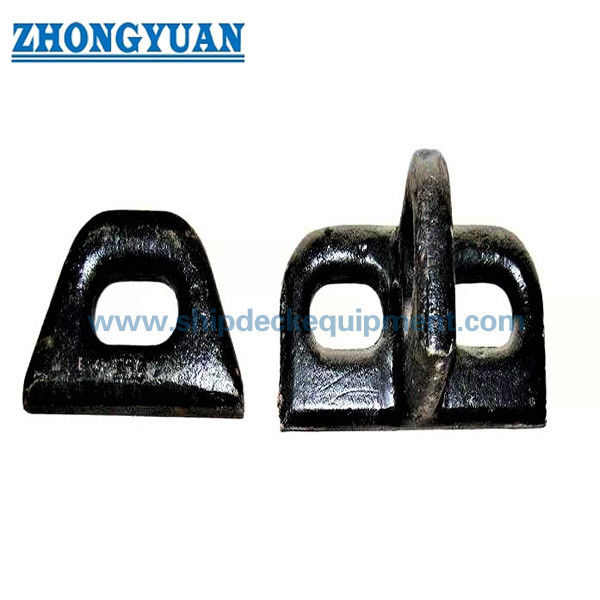

선박 갑판 고정용 타원형 눈판
제품 개요
ISO 8146 타원형 눈판은 로프 터미널, 사슬, 롤리 블록, 램핑 장치 및 다른 승인된 선박 구조 연결을 고정하는 데 사용되는 용접 된 선박 눈판입니다.일반적으로 배 갑판 또는 구조적 기초에 설치됩니다.용기 도면과 함께 용접 크기, 기지 강화 및 검사 범위를 확인해야합니다.
이 페이지는 고객이 제공 한 ISO 8146 데이터에 따라 공급되는 위조 / 강철 타원형 안경에 대해 준비되었습니다. 제공 된 정보는 0.4~50와 허용 부하 4kN~500kN. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; 정확한 ISO 발행 연도는 최종 발매 전에 확인되어야 합니다.
빠른 사양
- 제품 종류: 타원형 눈판 / 갑판 눈판 → 로프 터미널, 사슬 및 롤리 블록과 같은 승인된 선박 구조 고정 포인트에 사용됩니다.
- 표준 참조: ISO 8146 → 제공 된 데이터 는 ISO 8146-1990; 온라인 ISO 정보 는 ISO 8146 를 보여줍니다:1985, 그래서 프로젝트 표준 에디션은 확인되어야 합니다.
- 타입 범위: 타입 A와 타입 B → 타입 선택은 용기 도면, 장착 형태 및 부하 방향을 따라야합니다.
- 명목 크기 범위: 0.4 ~ 50 → 허용 부하 클래스인 4 kN ~ 500 kN에 해당하는 지정 범위
- 허용된 부하: 4 ~ 500 kN → 이 용어를 조심스럽게 사용하며 프로젝트 승인없이 SWL, MBL, 파기 부하 또는 시험 부하로 다시 작성하지 마십시오.
- 제공 된 장착 데이터: A형 용접 s / g 최소 값 → 용접 세부 사항 및 주변 갑판 강화 사항은 조선소 또는 설계 사무실에 의해 확인되어야합니다.
- 재료 선택: 부드러운 강철, C-Mn 강철 가조, 스테인리스 강철 또는 프로젝트 지정 재료 → 최종 등급 및 인증 범위는 표출 전에 확인되어야합니다.
- 표면 처리: Sa 2.5 폭발 + 참조로 1층 에포시 샵 프라이머 → 최종 코팅, 진료 또는 스테인리스 스틸 마무리 프로젝트 요구 사항에 따라.
주요 기술 매개 변수
| 명목 크기 |
허용 부하 kN |
a | b | C | d | e | f | h | 난 | r1 | r2 | 장착 A형 용접 s 미니 |
A형 장착장 용접 g 미니 |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
선택 및 조사 가이드
단계 1: ISO 8146 타원형 안경 타입을 확인합니다: 용기 도면 및 장착 배치에 따라 A형 또는 B형
단계 2: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50에서 명목 크기 및 허용 부하 클래스를 확인합니다.
단계 3: 부하 방향, 연결 부분 및 응용을 확인합니다: 로프 단말, 밧줄, 롤리 블록, 부착점, 갑판 고정점 또는 승인 된 화물 처리 / 남자 눈판 사용.
단계 4: 갑판 또는 구조적 기초, 용접 길이, 용접 크기, 지역 강화 및 항목이 신축 또는 교체용인지 확인합니다.
단계 5: 재료의 종류, 조형 요구 사항, 표면 처리, 코팅 시스템, 양, 인증 범위 및 클래스 증인 검사 요구 사항을 확인합니다.
단계 6: 설치 도면, 부하 계산 또는 유효한 경우 승인 메모, 배달 목적지, 필요한 배달 시간 및 참조 사진.
구조
Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment
도장, 용접 및 공학 이점
- 타원형 눈 모양은 ISO 8146 차원을 지정하는 용기 도면에서 쇠사슬, 로프 터미널 및 롤리 블록에 대한 정의 된 연결 지점을 제공합니다.
- 가조 또는 철강 재료 옵션은 허용 된 부하, 재료 인증서 요구 사항, 부식 환경 및 클래스 검사 범위에 따라 선택해야합니다.
- 눈 개척 및 접촉 반지름은 매듭, 핀, 로프 종점 또는 연결 피팅을 손상시킬 수있는 날카로운 지역 접촉을 줄이기 위해 매듭을 매고 검사해야합니다.
- 타입 A 용접 차원 s 및 g는 제공된 표에 나열되어 있지만 실제 용접 세부 사항 및 지역 갑판 강화는 조선소 또는 설계 사무실에 의해 확인되어야합니다.
- 부하 방향은 안경 사용에 매우 중요합니다. 제품은 승인 된 당기 방향, 각 범위, 갑판 지원 또는 검사 범위 밖에서 사용해서는 안됩니다.
- 가공, 가공, 썰기 및 표면 준비 후 완성 된 표면은 눈에 띄는 균열과 껍질이 벗겨지는지 검사해야합니다.
- 허용된 부하는 SWL, MBL, 파기 부하, 증명 부하 및 테스트 부하와 분리되어 잘못된 엔지니어링 해석을 피합니다.
사용자 지정 속성
- 표준: ISO 8146 → 조선소, 소유자 또는 도면이 ISO 타원형 안경 크기를 지정 할 때 사용하십시오.
- 타입: 타입 A / 타입 B → 장착 형태와 용기 도면에 따라 선택; 타입 A 용접 값은 현재 표에서 제공됩니다.
- 명목 크기: 0.4 ~ 50 → 허용 부하급과 설치 공간에 따라 선택됩니다.
- 허용된 부하: 4~500 kN → 제공된 데이터에 의한 부하 클래스; SWL, MBL, 검증부하 또는 분쇄부하를 자동으로 적용하지 않습니다.
- 재료: 경미한 강철 / C-Mn 강철 조조 / 스테인리스 강철 → 최종 재료 등급 및 인증서 요구 사항은 표기 전에 확인해야합니다.
- 표면 처리: Sa 2.5 폭발 + 에폭시 샵 프라이머 → 최종 코팅은 용기 페인팅 사양 또는 고객의 요구에 따라됩니다.
- 검사 초점: 눈 개척, 가조 된 몸, 용접 준비, 가시적 균열 / 껍질을 벗기, 차원 제어 → 조선소 수용에 중요합니다.
- 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증서 수준은 제안 전에 확인해야합니다.
어떻게 작동 합니까?
Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds, 재료 추적성, 코팅 및 검사 프로젝트 요구 사항에 따라 확인됩니다.
신청서
Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 이 ISO 8146 타원형 안구판은 올리는 안구판으로 사용할 수 있습니까?
A1: 승인을 받지 않으면 일반 승부 눈판으로 취급해서는 안 됩니다.ISO 온라인 정보는 타원형 눈판이 선박 갑판에 장착되고 화물 처리 목적으로 선박 화물 처리 부름에 남자 눈판으로 사용되도록 되어 있다고 명시합니다.실제 들어올림 또는 화물 취급 사용은 배 설계, 화물 방향, 용접 세부 사항, 갑판 강화 및 클래스 승인 요구 사항을 준수해야합니다.
Q2: 허용된 부하는 SWL, MBL, 파기 부하 또는 시험 부하와 동일합니까?
A2: 아닙니다. 제공 된 테이블은 허용 부하를 사용합니다. 그것은 SWL, MBL, 깨기 부하, 증명 부하,또는 시험 부하, 프로젝트 도면 또는 승인 문서에서 부하 관계가 명확하게 정의되지 않는 한.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: ISO판, A형 또는 B형, 명목 크기, 허용 부하, 재료 등급, 표면 처리, 양, 인증서 요구 사항, 설치 도면, 부하 방향배달 목적지, 그리고 필요한 배달 시간.
