제품 개요

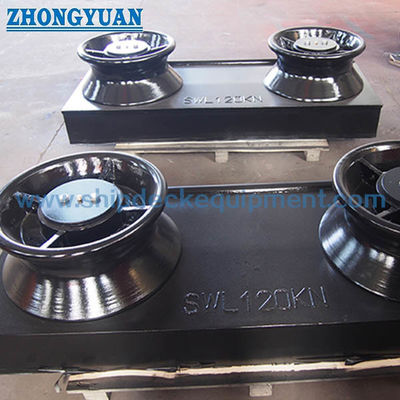

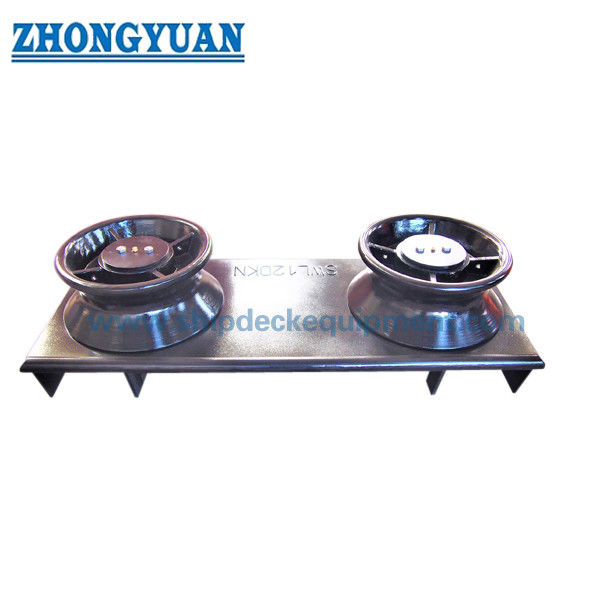

ISO 13767 선박용 두 롤러 페어리드 (boat-side two-roller fairlead) 는 선박의 내면에서 외면으로 밧줄을 이끌기 위해 껍질 또는 둥지 구멍에 설치된 선박의 밧줄 장착장이다.두 개의 수직 롤러 는 배 옆 열기 를 통해 로프를 안내 하며, 용접 된 좌석 은 그 결과 로드 를 주변 선체 구조 와 갑판 아래 강화 에 전달 한다.

이 페이지는 ISO 13767에서 2 롤러 구성만을 다루고 있습니다.2020, nominal roller outer diameters Dn from 150 mm to 500 mm. 선택은 로프 리드 방향, 상대 로프 각도, 참조 SWL, 껍질 또는 방벽 열을 고려해야합니다.롤러 유지보수 면허, 좌석 용접 세부 사항 및 승인 된 견인 및 고정 계획. ISO 13767:2020는 현재 두 번째 버전이며 ISO 13767을 대체합니다.2012.

빠른 사양

• 제품 종류: 용접 된 좌석과 함께 배 옆의 두 롤러 페어리드 → 배 내부와 외부 사이 사이 로킹 로프를 안내합니다.
• 현재 표준: ISO 13767:2020, 2 롤러 타입 → 2012년판은 철회되어 2020년판으로 기술적으로 개정되었습니다.
• 명목 롤러 크기: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm → 명목 크기는 롤러 외부 지름에 기초합니다.
• 참조 SWL 범위: θ = 90°에서 26~195t, θ = 20°에서 19~140t → 최종 탑재 SWL은 실제 로프 부하 상태와 지지 구조에 따라 달라집니다.
• 좌석 재료 기본: 235 N/mm2 이내의 굴착점 → 재료 등급과 추적성을 가진 용접 가능한 철판은 생산 전에 확인되어야 합니다.
• 롤러 참조: ISO 13755 → 롤러 구조, 축, 베어링 또는 부시 배열 및 재료 세부 사항에 따라 승인 된 도면을 따라
• 설치 인터페이스: 선박 껍질 또는 장벽에 용접 된 좌석 열기 → 열기 크기, 롤러 수리 공간, 용접 세부 사항 및 강화 도면 검토가 필요합니다.
• 표면 요구 사항: 매끄러운 로프 접촉 표면과 외부 항 경화 보호 마무리 → 로프 경색을 줄이고 해상 코팅 내구성을 지원합니다.

주요 기술 매개 변수

ISO 13767:2020 2 롤러 타입의 주요 차원. 차원은 mm입니다. Dn는 롤러의 명목 외부 지름입니다.

ISO 13767의 SWL 참조 값:2020. θ는 fairlead에서 로프 방향의 상대 각입니다.이 값은 기준 경계이며 프로젝트 특정 구조 검증을 대체 할 수 없습니다.

선택 및 조사 가이드

단계 1: ISO 13767:2020 및 2 롤러 구성을 확인합니다. 이 페이지를 별도의 3 롤러 타입과 결합하지 마십시오.

단계 2: 매어 로프 긴장, 상대 로프 각도 θ, 그리고 승인된 선박 당기 및 매어 계획에 따라 명목 크기 Dn 및 예비 SWL를 선택한다.

단계 3: 껍질 또는 장벽 열기, 로프 리드 방향, 롤러 제거 및 유지 보수 공백 및 사용 가능한 설치 공간을 확인합니다.

단계 4: 좌석 용접 세부 사항, 지원 철강 배열 및 갑판 아래 강화 도면을 제공하십시오.실제 탑재된 SWL은 지지 구조를 고려해야 하며 표준 기준값을 초과해서는 안 됩니다..

단계 5: 좌석 재료 등급 및 롤러 구조를 확인. 주사철, 스테인레스 스틸, 노들러 주사 철, 또는 특별한 얼음 클래스 재료 옵션은 별도의 도면, 재료, 강도,그리고 승인 확인.

단계 6: 표면 처리, SWL 표시, 재료 추적성, 제조자 인증서, 클래스 검사 범위, 양, 목적지 및 필요한 배송 시간을 확인합니다.

단계 7: 배의 종류, 설치 위치, 분류회사의 요구 사항, GA 도면 및 대체 프로젝트의 기존 제품 사진을 제공하십시오.

구조

Two vertical steel rollers | Roller axles and bearing / bush arrangement | Welded steel seat | Shell or bulwark opening interface | Rope-contact surfaces | Supporting hull structure | Anti-corrosion protective finish

롤러, 설치 및 엔지니어링 장점

• 두 롤러 배열은 3 롤러 유형에서 사용되는 추가 중앙 롤러 없이 배 배 배열이 수직 롤러 안내를 필요로 하는 경우 콤팩트한 배 옆 로프 경로를 제공합니다.
• 회전 롤러 는 로프 와 고정 된 가장자리 사이 의 미끄러지는 접촉 을 줄여 로프 방향 이 선박 앞 개통 을 통해 변화 할 때 경각 을 제한 하는 데 도움 이 된다.
• Dn 150에서 Dn 500까지의 ISO 크기 시리즈는 로프 긴장과 배 고정 장치에 따라 선택을 지원하며 nominal 크기의 기준으로 롤러 외부 지름을 유지합니다.
• 껍질 또는 장벽의 열기는 롤러 제거 및 유지보수를 위해 충분한 수리 공간을 허용해야 합니다. 열기는 외부 페어리드 너비에서만 선택되지 않습니다.
• 용접 된 좌석 및 주변 선체 강화는 하나의 부하 전송 시스템을 형성합니다. 따라서 용접 세부 사항, 지역 판 두께, 강화제 및 갑판 아래 강화는 함께 검토해야합니다.
• 실제 탑재된 SWL는 승인된 설치 및 로프 로딩 조건에 따라 적용되며, 선택된 크기와 로프 각도에 대한 표준 참조 SWL를 초과해서는 안 됩니다.
• ISO 13767:2020는 유한 요소 방법 평가에 대한 기술적 정보를 추가합니다. 프로젝트 요구 사항에 따라 FEM 검토가 제공되지만 기본 인증서로 제시되어서는 안됩니다.

사용자 지정 속성

• 표준: ISO 13767:2020 → 선박용 롤러 페어리드를 위한 현재 2판
• 구성: 2 롤러 타입 → 용접된 배변 좌석에 2 개의 수직 롤러
• 명목 크기: Dn 150 ~ Dn 500 → 롤러 외부 지름에 따라
• 기준 SWL: Dn 및 로프 각도에 따라 19~195t → 최종 표시된 SWL은 승인된 부하 및 설치 조건을 준수합니다.
• 좌석 재료: 용접 가능한 강철판, 양력점 ≥ 235 N/mm2 → 정확한 등급 및 인증 범위 확인이 필요합니다.
• 롤러 표준: ISO 13755 → 롤러 세부 사항은 승인된 현재판 도면과 일치해야합니다.
• 설치: 선박 껍질 / 성벽 용접 된 좌석 → 개척, 용접, 지원 구조 및 롤러 개정 공간은 확인이 필요합니다.
• 표면 처리: Sa 2.5 블래스팅 + 공급업체 참조로 에팟시 샵 프라이머 → 최종 시스템은 용기 코팅 사양을 준수합니다.
• 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 승인, 증인 검사 및 문서 패키지는 프로젝트 합의에 따라 제공됩니다.

어떻게 작동 합니까?

Mooring rope approaches from the inboard side → Rope enters the shell or bulwark opening → Two rotating rollers guide the rope toward the outboard side → Roller reactions pass through the welded seat into the reinforced hull structure → Approved SWL and inspection requirements are recorded in the vessel towing and mooring plan

신청서

Shipside mooring stations | Bulwark or shell rope openings | Cargo ships | Bulk carriers | Tankers | Container vessels | Newbuilding projects | Replacement and retrofit projects | Towing lead positions only when specified in the approved vessel plan

인증 및 장점

인증서와 검사는 프로젝트 요구 사항, 재료 추적성, 합의된 검사 범위 및 분류 사회 승인 절차에 따라 정리 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: ISO 13767:2012 또는 ISO 13767:2020을 지정해야 합니까?

A1: ISO 13767:2020는 현재 두 번째 판이며 철회 된 2012판을 대체합니다. 대체 프로젝트는 여전히 오래된 배 도면을 참조 할 수 있습니다.그러나 적용되는 에디션과 차원 호환성은 생산 전에 합의되어야합니다..

Q2: 표준 SWL는 탑재된 SWL로 직접 사용할 수 있습니까?

A2: 아닙니다. 테이블 값은 명목 크기와 로프 각도와 관련된 기준값입니다. 실제 탑재된 SWL은 로프 로딩 상태, 용접 된 좌석, 껍질 또는 방벽 구조를 고려해야 합니다.그리고 갑판 아래 강화, 적용되는 표준값을 초과해서는 안 됩니다.

Q3: 전체 ISO 13767 페어리드는 주철 제품입니까?

A3: 공개 된 ISO 13767 재료 요구 사항은 좌석을 열 수 있는 강철 판으로 식별하고 강철 롤러에 대한 ISO 13755 참조또는 특별한 얼음 클래스 버전은 실제 롤러 도면을 확인해야합니다, 강도 평가, 재료 인증 및 승인 요구 사항
